Solid Edge 「網格體」應力分析時, 如何定義負載與約束面 – 2024/07/18
18
七月
Solid Edge Premium以上版本的Simulation有支援「網格體」分析，但在進行「網格體」分析時，往往會遇到負載面、約束面無法選取的問題，
本篇將介紹如何創建出負載面、約束面的方式。
步驟1 步驟2 方法一 方法二 步驟4

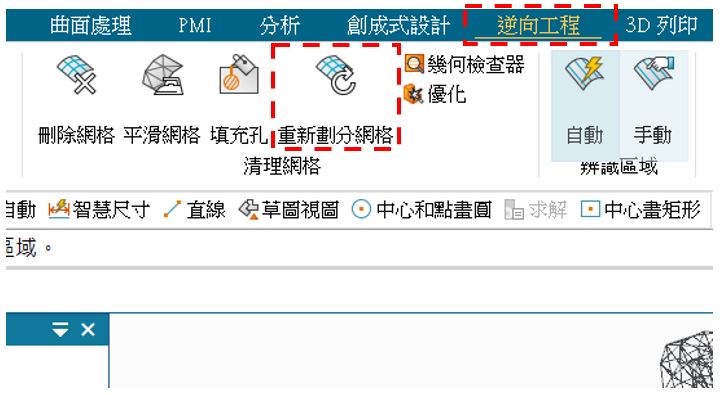

開啟「網格體」後，建議先點擊「逆向工程」標籤並執行「重新劃分網格」，調整至適當的網格大小與網格密度有助於分析時的網格成功率。
※「重新劃分網格」的操作方式，請參考「技術專欄」→「逆向」→「網格體如何快速重新劃分網格」
※「重新劃分網格」的操作方式，請參考「技術專欄」→「逆向」→「網格體如何快速重新劃分網格」

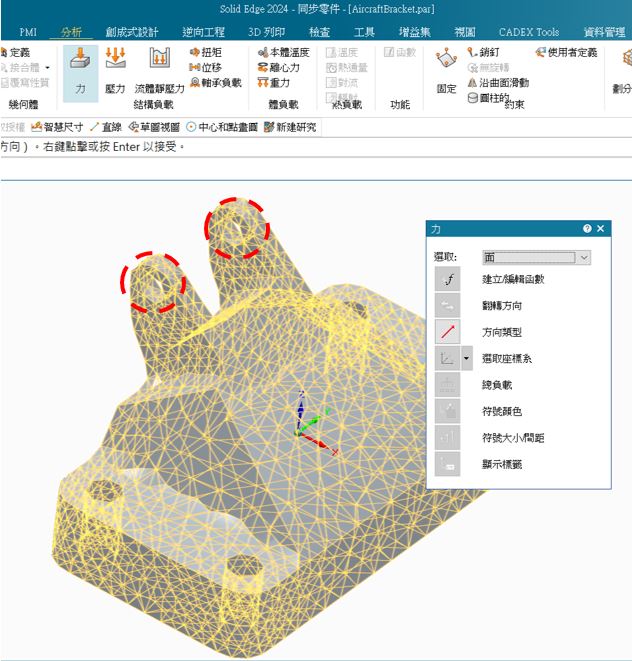

建立一個「分析研究」後，可發現在設定負載、約束時，無法選取到目標面，
例如：底下紅框位置，此時可以利用下述兩個方法創造出可選取的面。
例如：底下紅框位置，此時可以利用下述兩個方法創造出可選取的面。

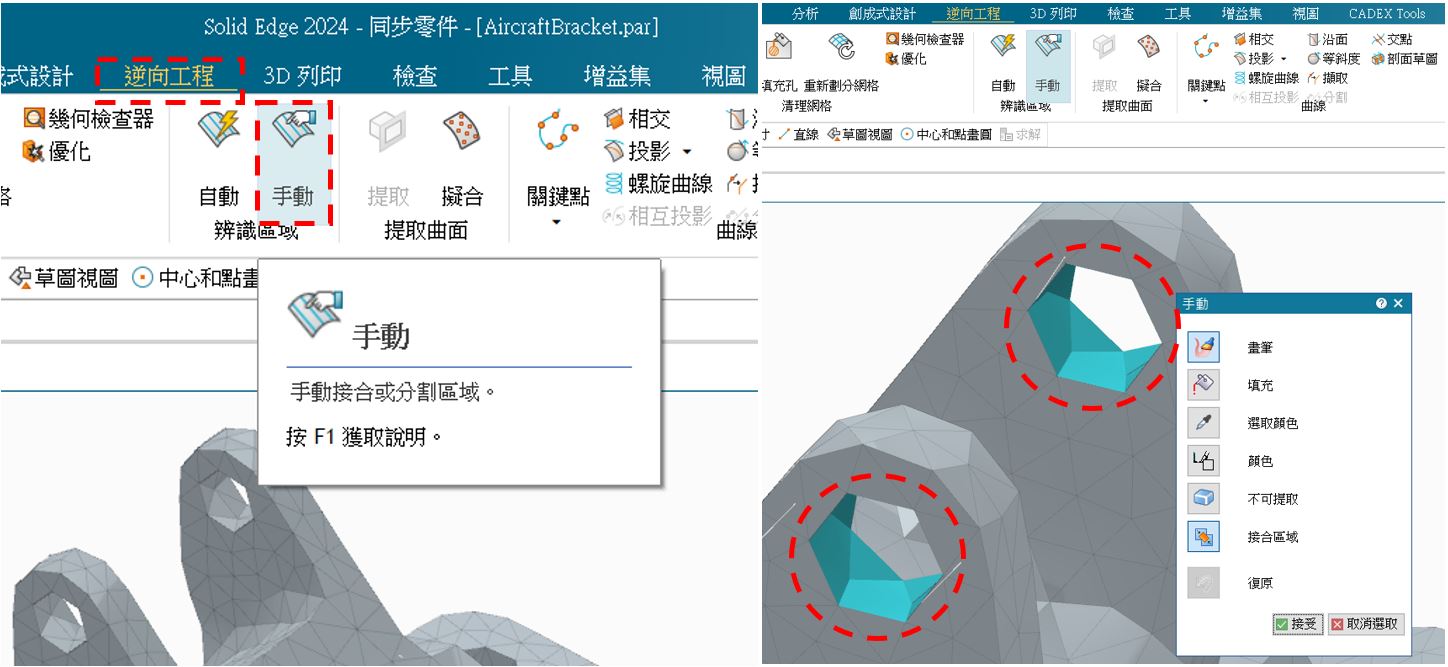

方法一，使用逆向工程：
點擊「逆向工程」標籤，並執行「辨識區域」裡的「手動」，利用手動塗色功能塗色，
按住滑鼠左鍵可將目標區域上色，
按住 Ctrl+滑鼠左鍵則可取消上色，
這些塗色面就會另外視為一組面。

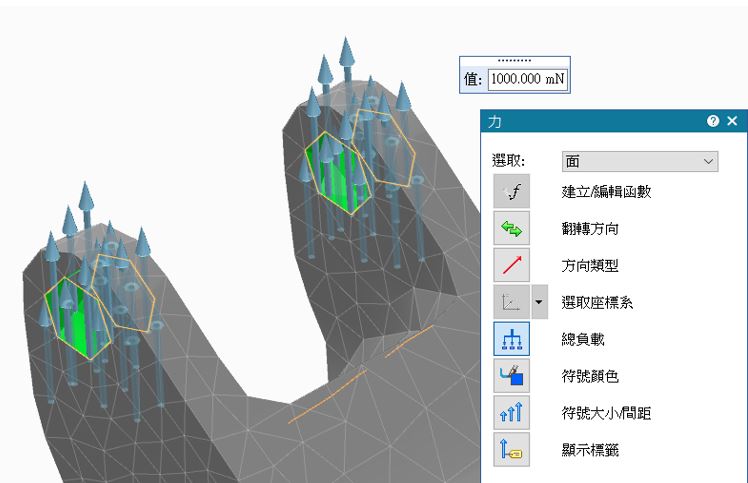

回到「分析研究」此時，可發現塗色面已經可以設定負載、約束了。
點擊「逆向工程」標籤，並執行「辨識區域」裡的「手動」，利用手動塗色功能塗色，
按住滑鼠左鍵可將目標區域上色，
按住 Ctrl+滑鼠左鍵則可取消上色，
這些塗色面就會另外視為一組面。
回到「分析研究」此時，可發現塗色面已經可以設定負載、約束了。

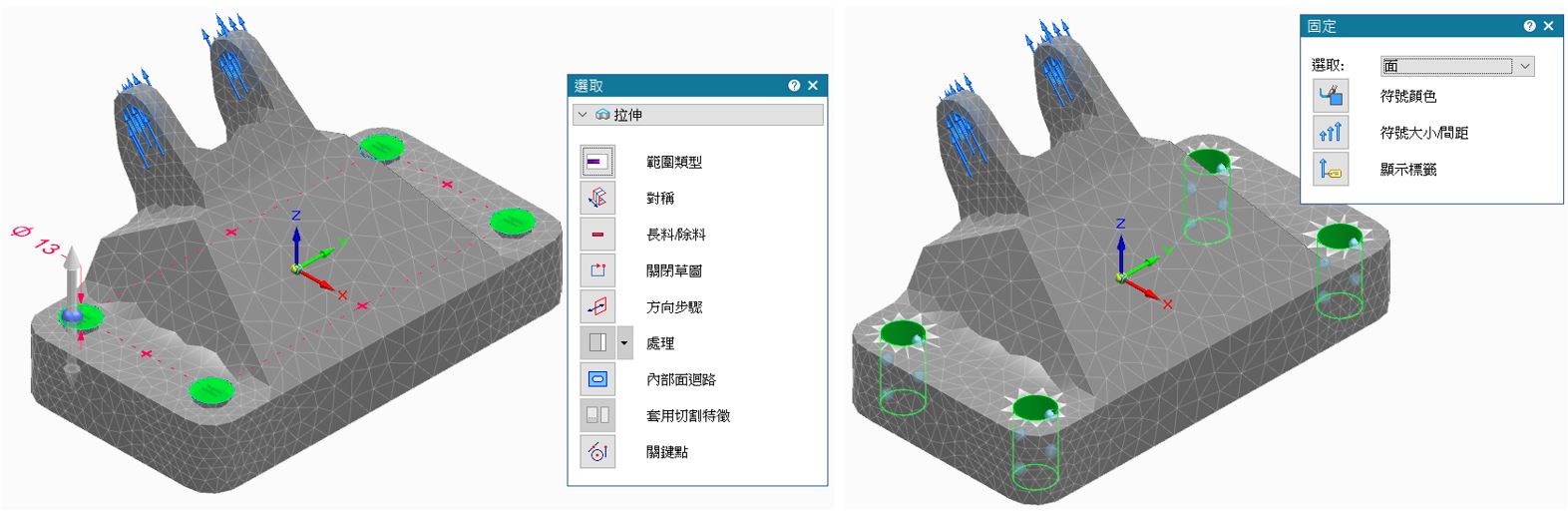

方法二使用同步建模：
利用同步建模可直接對「網格體」進行修改，而修改出來的特徵面，能被辨識出來，
此時特徵面就可用來設定負載、約束了。
利用同步建模可直接對「網格體」進行修改，而修改出來的特徵面，能被辨識出來，
此時特徵面就可用來設定負載、約束了。

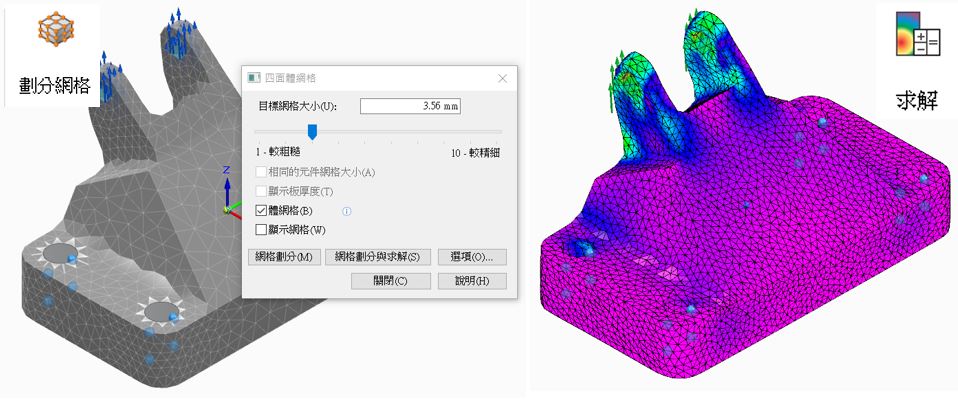

使用「網格體」進行「分析研究」，建議使用「體網格」來切分析網格，這種方式的求解成功率會比較高。...(完成)
許宏安 Angelo Hsu
