Solid Edge組立件環境中，如有發生無法直接選取到零件，但在導航者卻能選取到的問題，能如何排解？

在Solid Edge組立件環境中，直接點選零件，發現無法選取，如下圖。

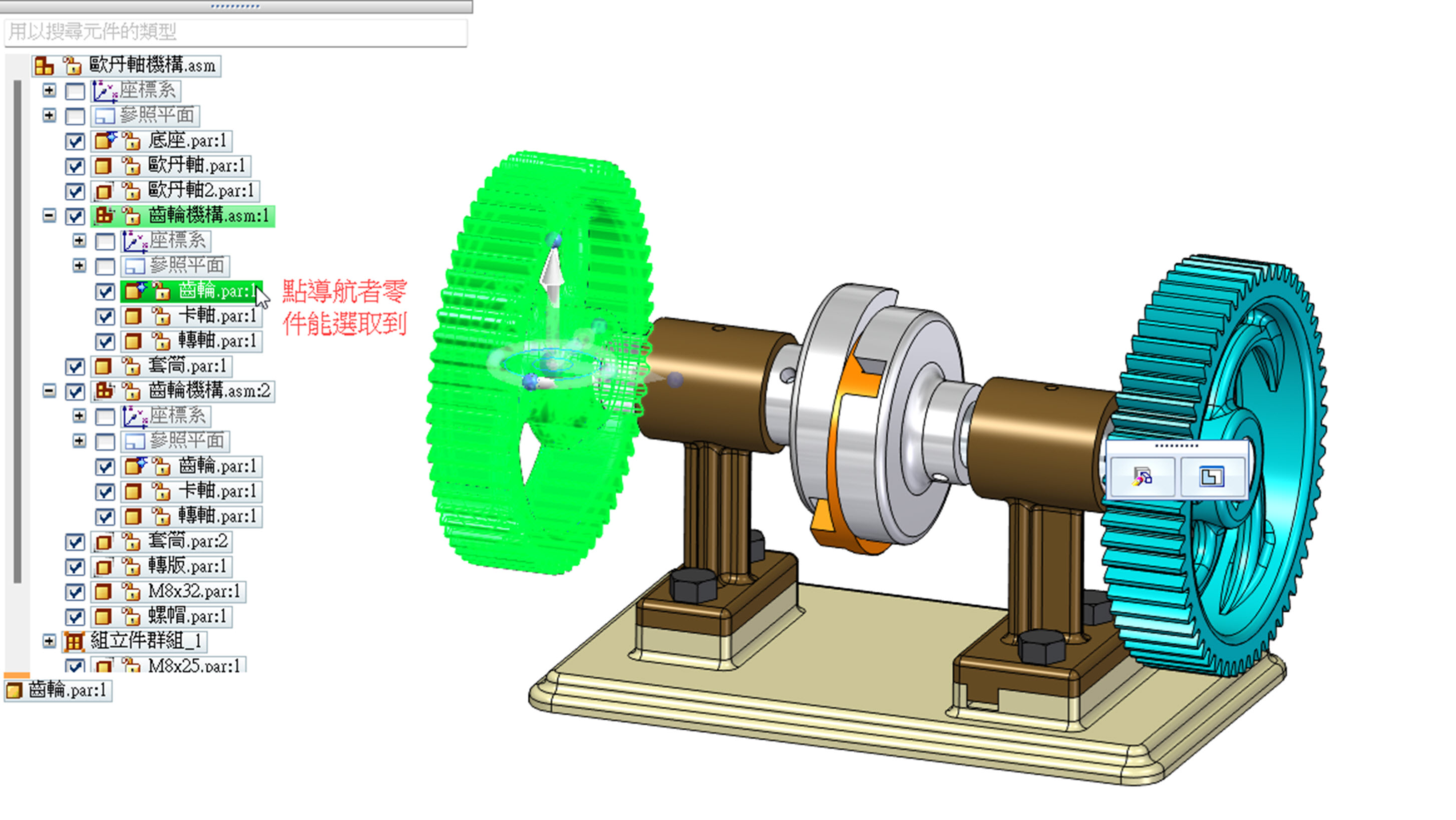

從Solid Edge「導航者」內直接選取零件能選擇到，如下圖。

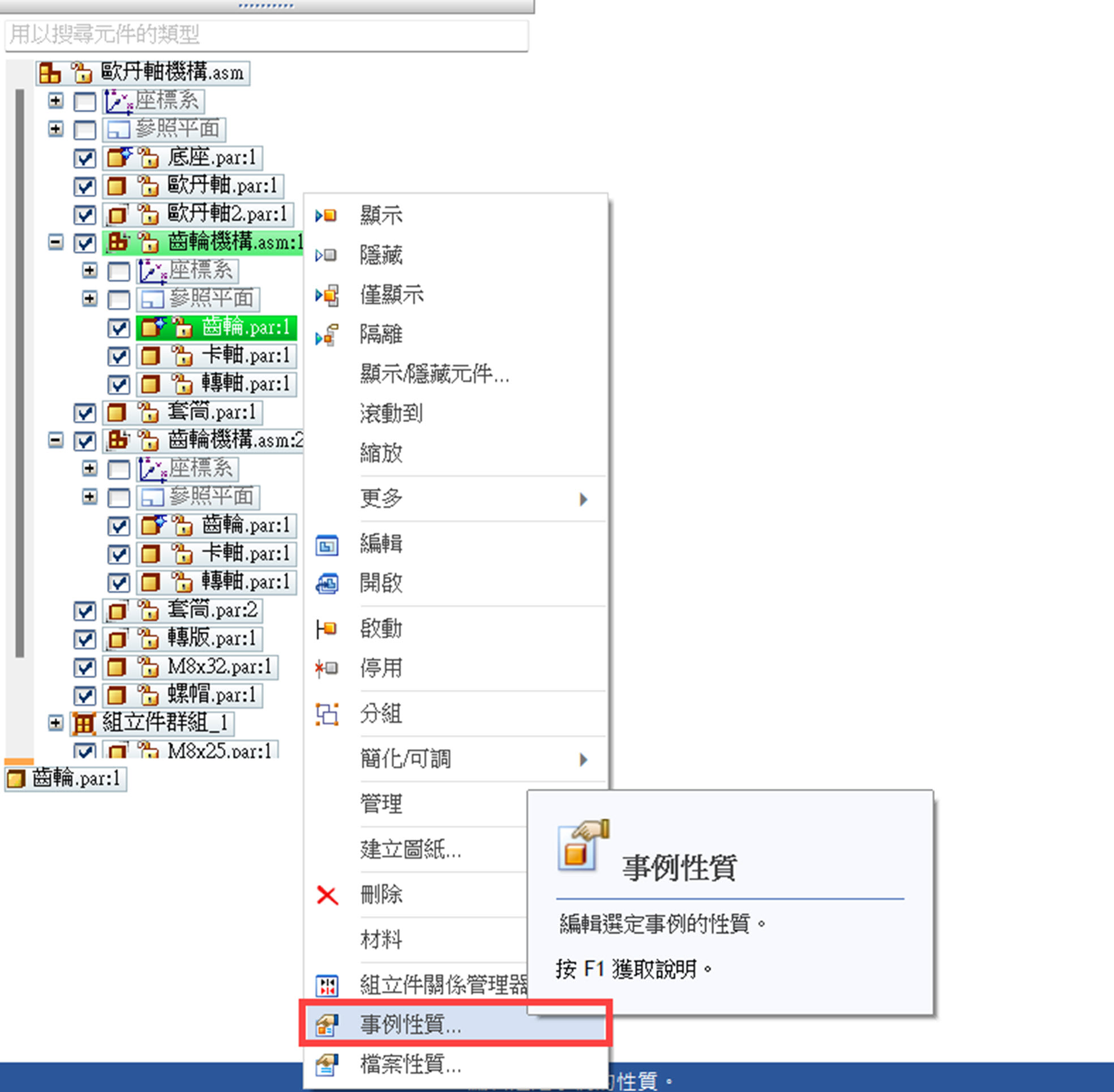

將無法直接選取零件，於「導航者」內選取後，點擊「滑鼠右鍵」後選取「事例性質」。
(※也可在空白處直接點選右鍵)

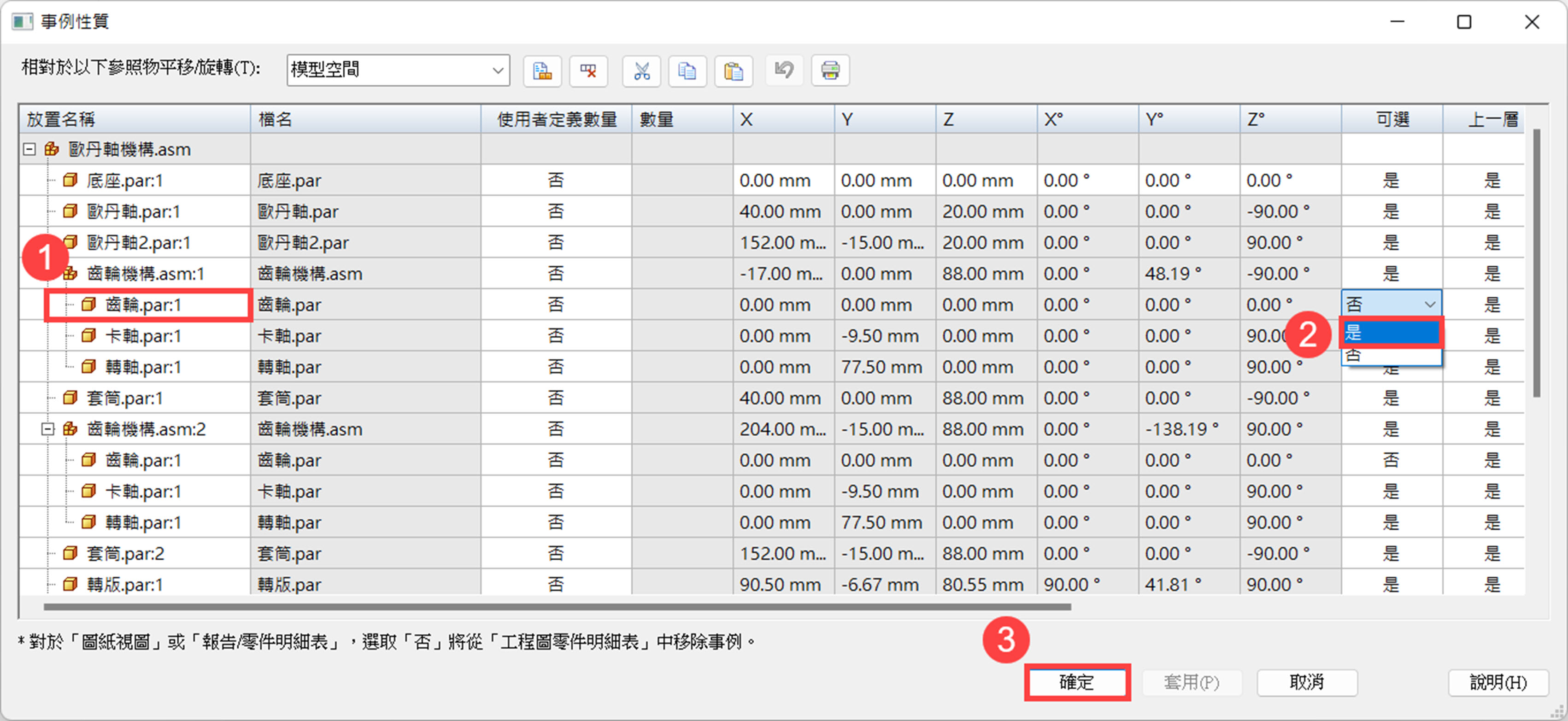

進到「事例性質」內後即可看到「可選」，將可選由「否」改為「是」後，點擊「確定」即可。
(選擇零件後點右鍵進入事例性質)。

(空白處點右鍵進入事例性質)。

修改後即可在畫面內直接選取到零件，如下圖所示。…(完成)
