在組立件中，當使用者繪製管路時，若管路是有分支管的話，以往都要反覆的減去跟除料作業，對使用者而言，動作上相對比較多。

在Solid Edge 2024當中，使用者可以透過「修剪管件」，一下子就可以達到需求。

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6

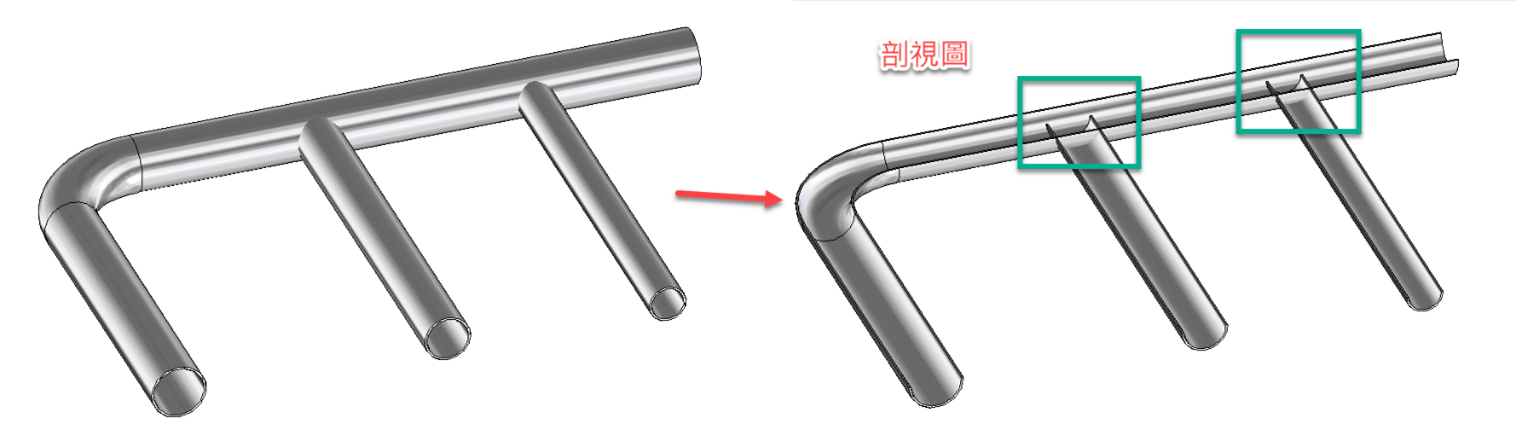

首先，使用者繪製出所需的管路以及分支管。
(從下圖綠框處也可以看到，管路有干涉情況，也不符合實際上的需求。)

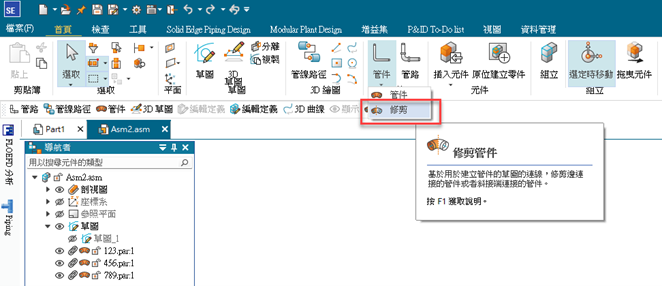

接著點選管件當中的指令，並且選擇「修剪管件」。

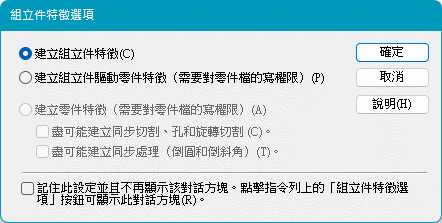

如果需要管件檔案開啟時就已經修剪了，則可以選擇「建立組立件驅動零件特徵」，以便用於機台。
但如果管路經常性修改變更，則可以選擇「建立組立件特徵」。

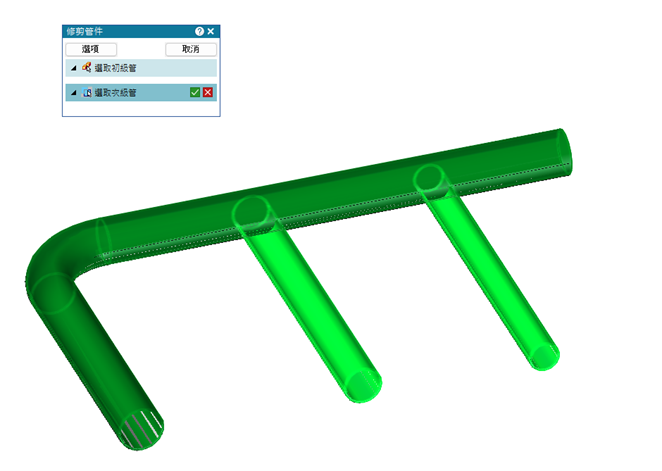

先選擇主管線，主管線僅只能點選一條。

再選擇分支管，分支管的數量並無限制，但必須跟主管線有重疊，如下圖中亮綠色的兩隻分支管。

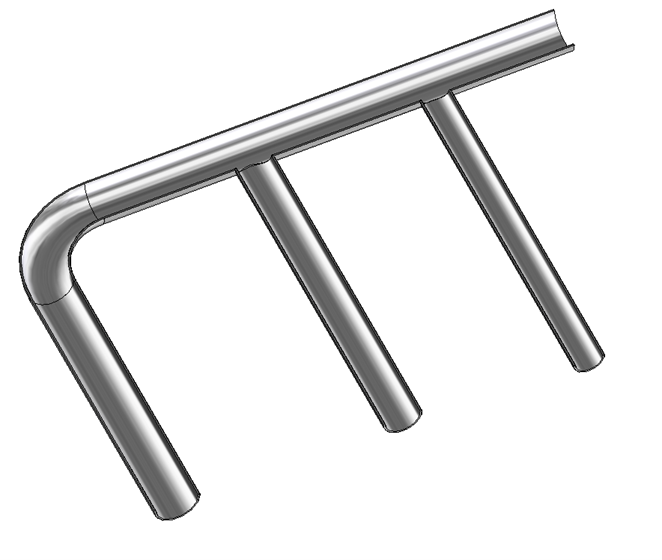

這樣管路就會自動切割處理完成。…(完)
