在 Solid Edge 工程圖中，當製圖者繪製「剖面視圖」後，希望將剖面視圖「手動轉正」以方便，更好的理解圖面，

使用以下方法，可將「視圖轉正」並保持與視圖之間連結的關係。

請參考以下說明：

步驟1 步驟2 步驟3 步驟4 步驟5 影片

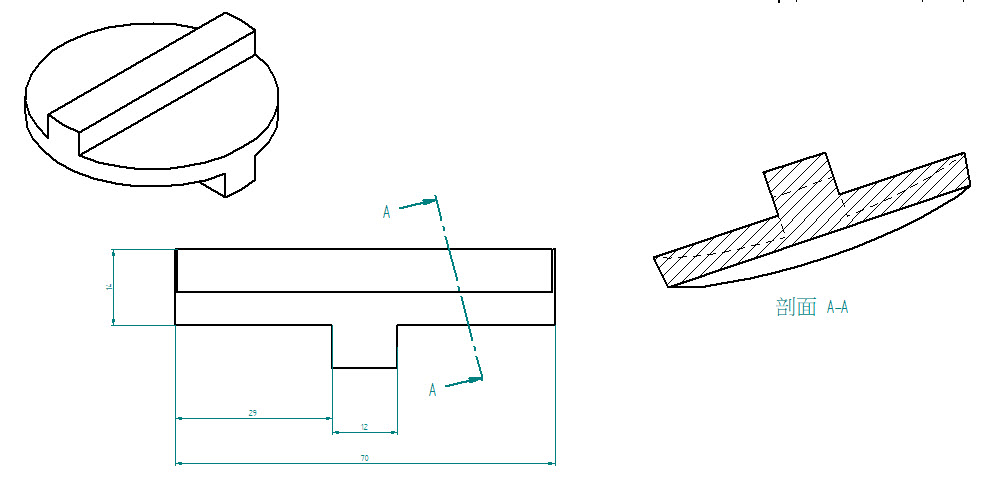

在 Solid Edge 工程圖中，可使用「剖視圖」的功能來繪製剖面視圖，如果剖面線是有角度的，可以透過「旋轉」的功能，將剖面視圖手動轉正。

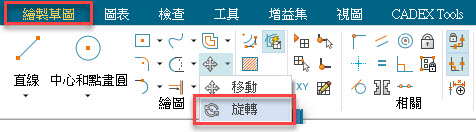

在「繪製草圖」的區域中，左鍵點擊「旋轉」的功能。

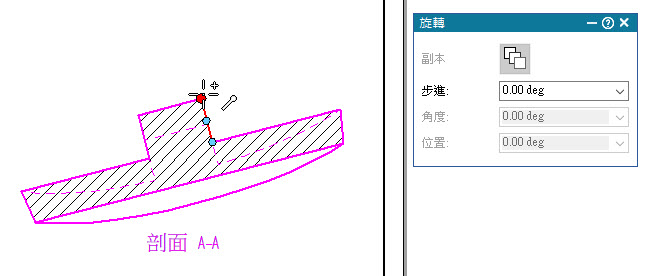

此時會出現旋轉的功能視窗，左鍵點擊「視圖」後並決定「基準點」。

接著在旋轉功能視窗中的「角度」欄位輸入要旋轉的角度。

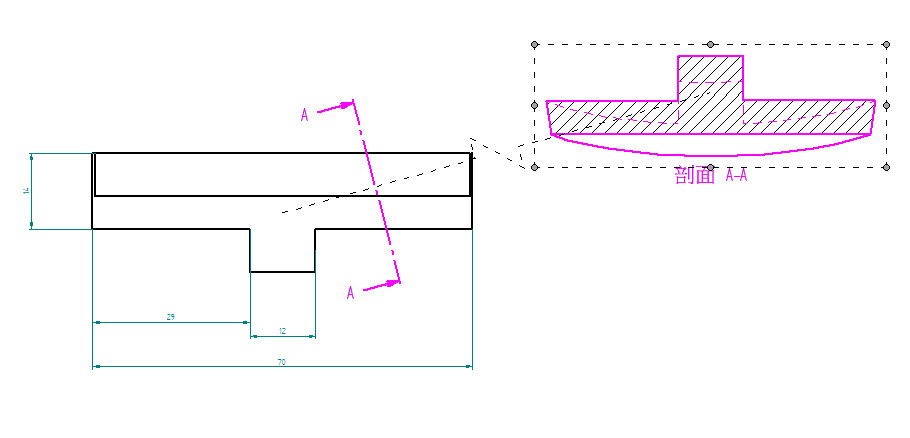

完成後，即會呈現轉正後的視圖，並且會保持與視圖間的連結關係。…(完成)。
