Solid Edge – 匯出DWG / DXF檔嵌入圖片的方法 – 2024/09/20

九月

Posted by Monica

Category:

當工程圖包含圖片時，匯出DWG / DXF檔案會自動生成相應的圖片檔。如果圖片較多，就會產生多個圖片檔，這在與客戶交流時可能會造成不便。

此外，如果忘記將圖片一起打包，對方開啟工程圖時就會缺少圖片，導致資訊不完整。

因此，若能將圖片包含在DWG / DXF檔案中，交流時將更為方便，無需擔心遺漏圖片檔，可參考以下操作方式：

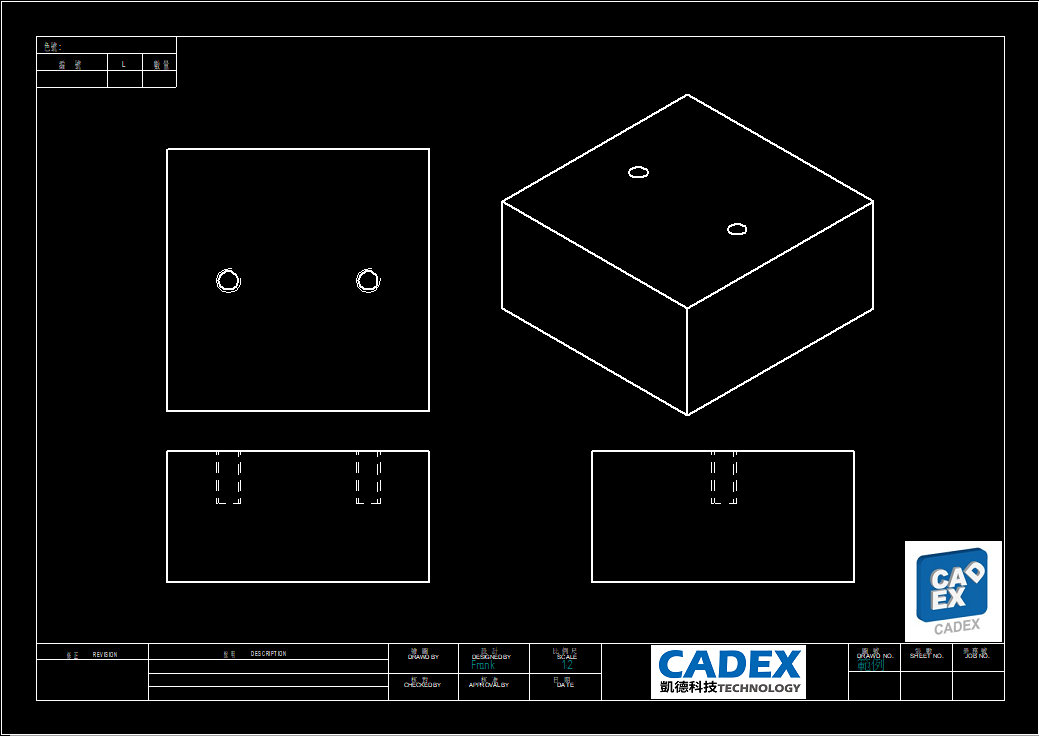

一般工程圖完成後，匯出 DWG / DXF檔案會自動生成相應的圖片檔。

若只想要匯出一個dwg檔案，可透過以下方式，將圖檔嵌入工程圖中。

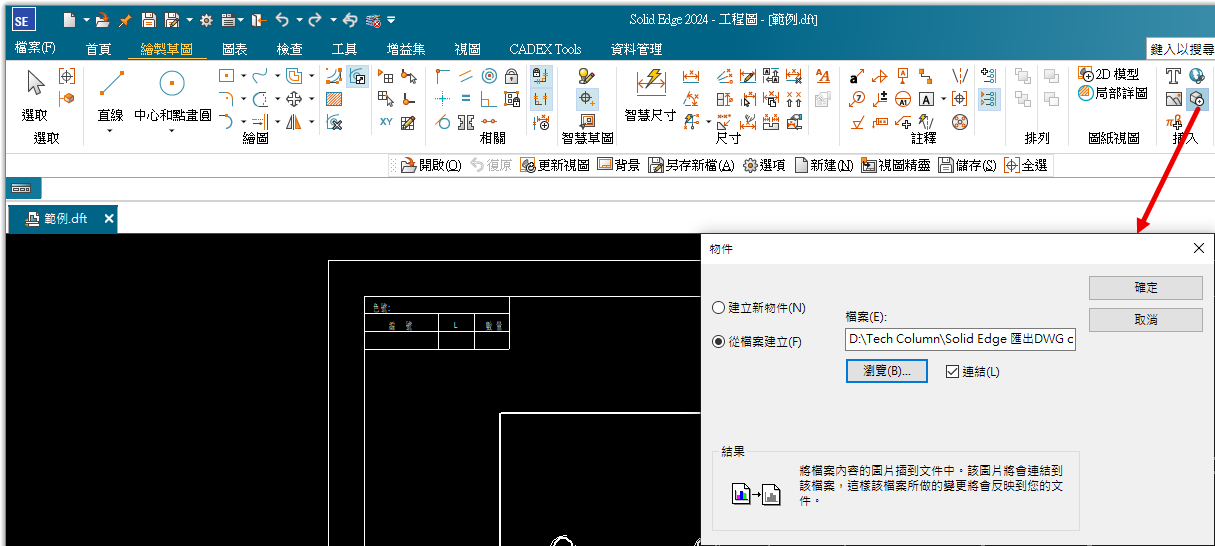

首先，把圖片插入至Word檔案中並儲存，接著，將該Word檔拖曳至Solid Edge工程圖裡放置。

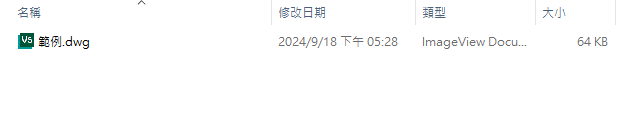

接著，另存DWG / DXF檔後，將不會再自動產生相對應圖片檔，僅會有一個dwg檔案。…(完成)

吳習 Frank Wu
