Solid Edge 固定草圖尺寸，不隨視圖比例縮放 – 2025/10/17

十月

Posted by Monica

Category:

在 Solid Edge 的「工程圖」中繪製草圖時，若以原有視圖的比例作為參考進行繪製，當視圖比例變更時，尺寸標註會隨之放大或縮小。

若希望尺寸保持原始大小（不受視圖比例變化影響），可依照以下步驟進行設定。

1 2 3 4 5

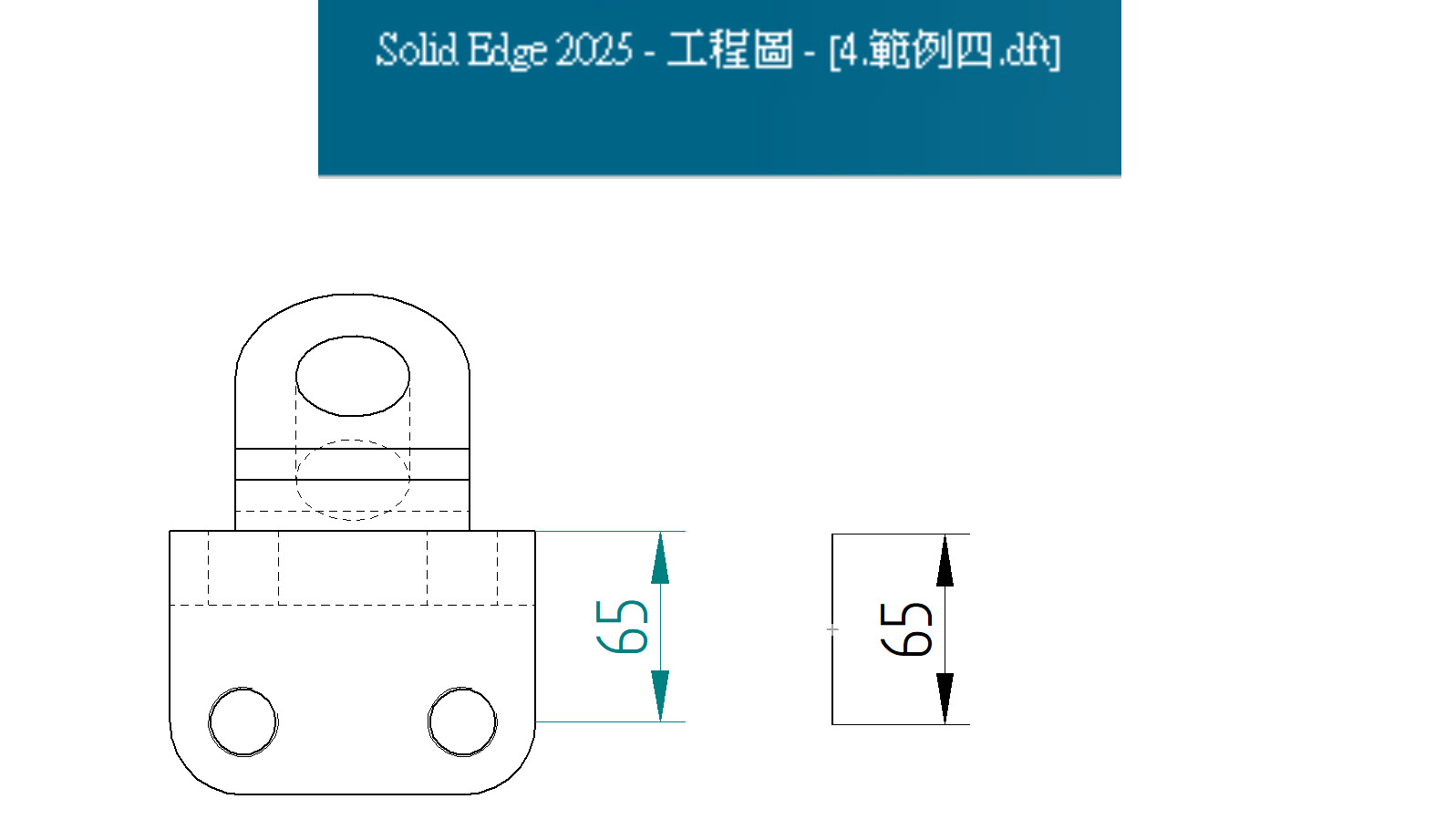

若依據視圖的比例進行草圖繪製，草圖中的尺寸將完全依照該比例呈現。

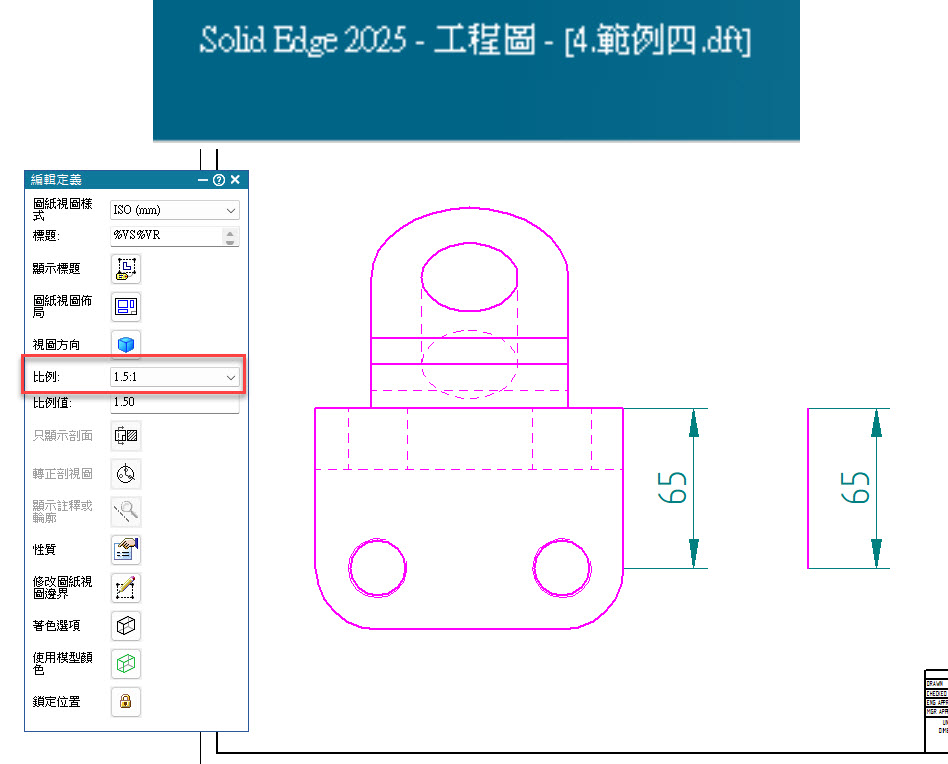

視圖比例變更時，草圖的尺寸將依比例自動放大或縮小。

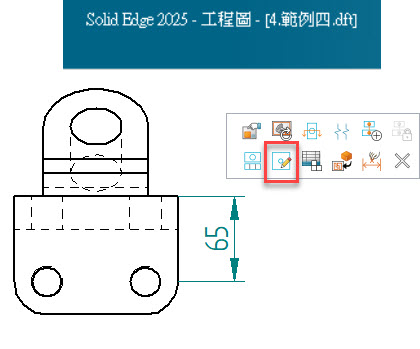

若不希望草圖隨視圖比例變化，可先左鍵點擊視圖，再選擇「在視圖中繪圖」。

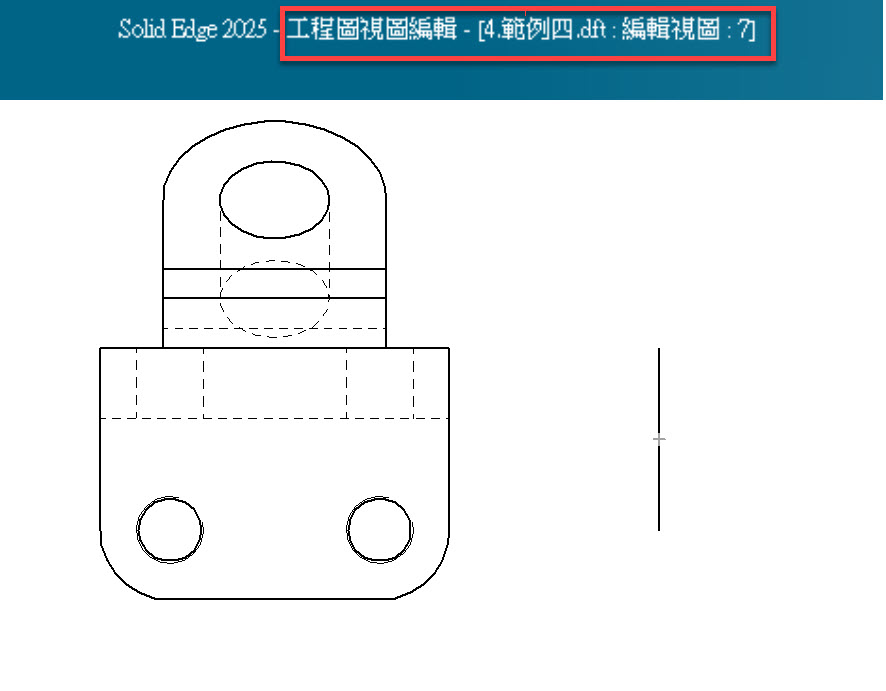

進到「工程圖視圖編輯」環境，即可以參考視圖進行草圖繪製。
※進入視圖編輯，視窗說明會更改。

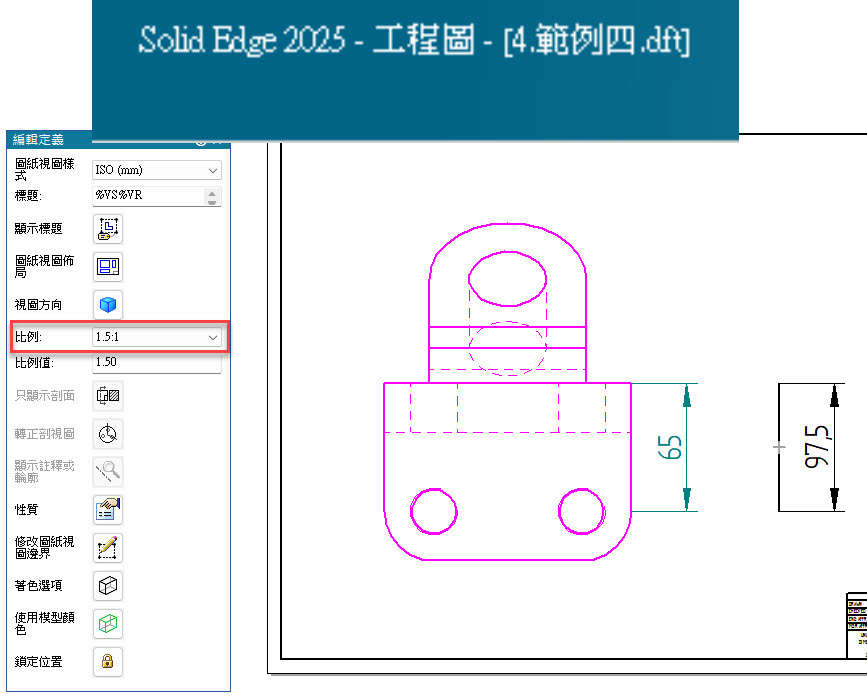

返回「工程圖」環境後，即可確認即使修改視圖比例，草圖的實際尺寸仍維持不變，不會隨比例自動調整。
