Solid Edge – 在視圖中繪製並標註「P.C.D直徑」 – 2024/03/14
14
三月

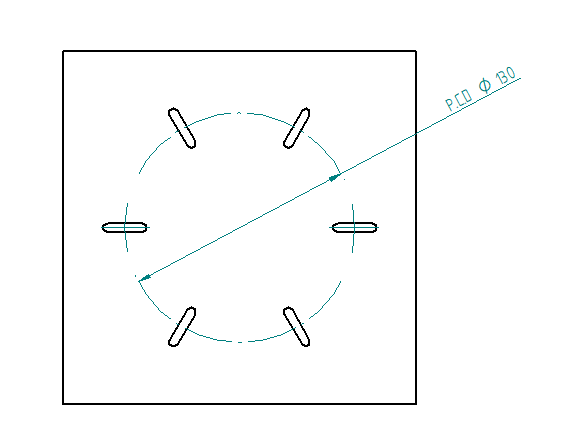

在先前的技術專欄「註釋–螺栓孔圓用法」有提到螺栓孔圓的功能，但有時我們的標註目標不一定是圓形，而是長條孔或者是橢圓，
也可能需要建立「P.C.D 直徑」的標註，配合視圖可能會縮放，運用在視圖中繪製並標註「P.C.D 直徑」的話就可以避免縮放視圖造成的尺寸錯誤的情況。
圖示 步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8 步驟9

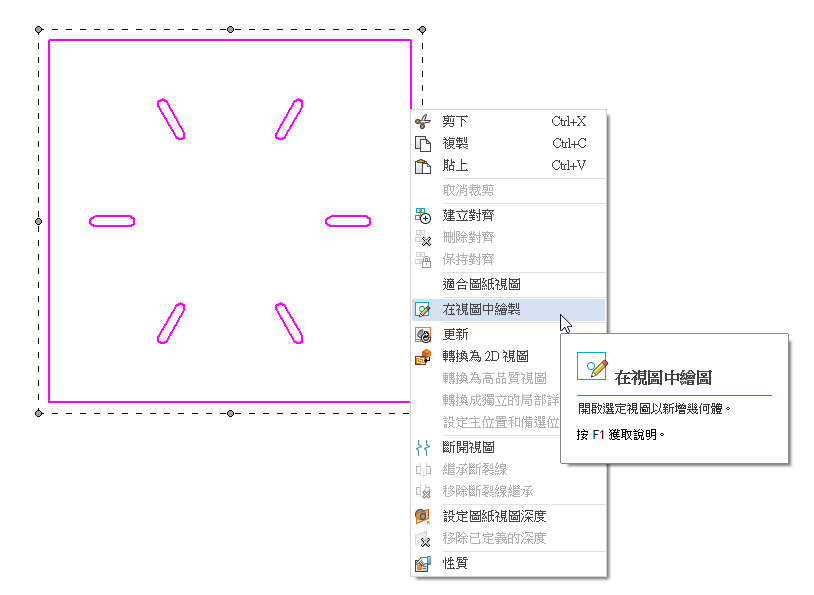

首先，建立完視圖後，於視圖右鍵點擊，選擇「在視圖中繪製」。

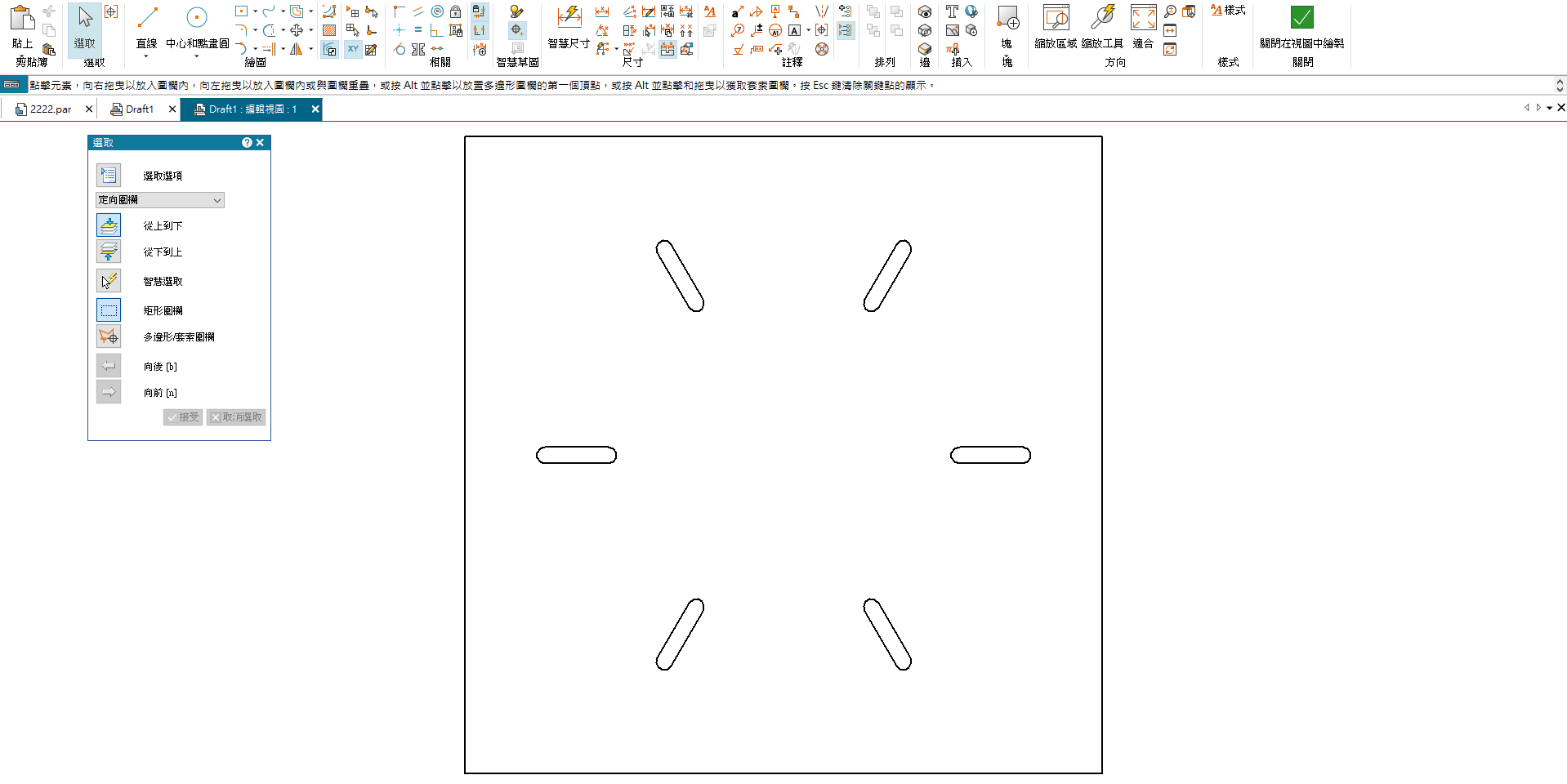

接著，我們會進到草圖繪製的環境中，在此時就可以建立我們所需要的草圖。

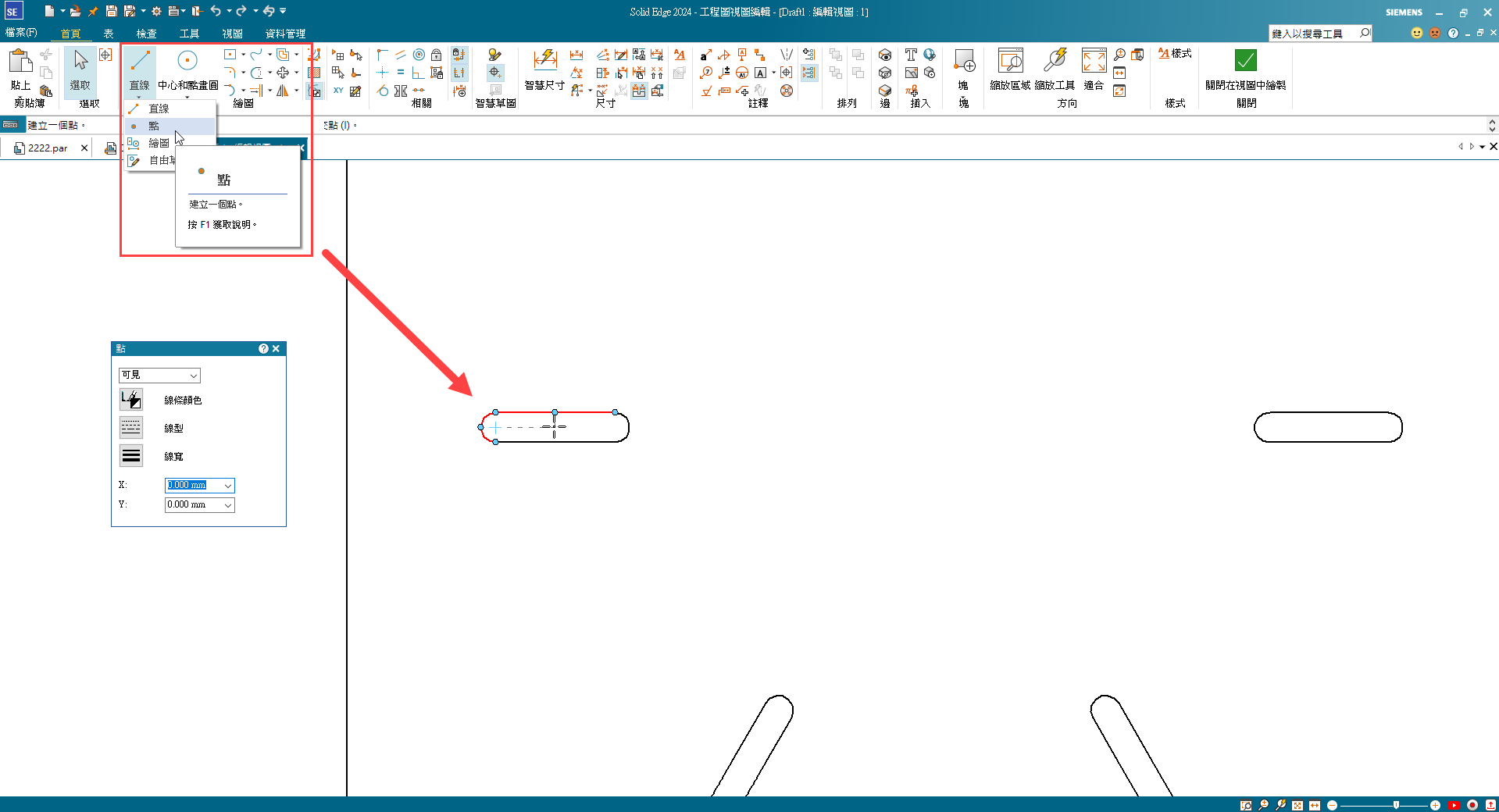

點選「點」的繪製，並在長條孔的中心位置放置點。

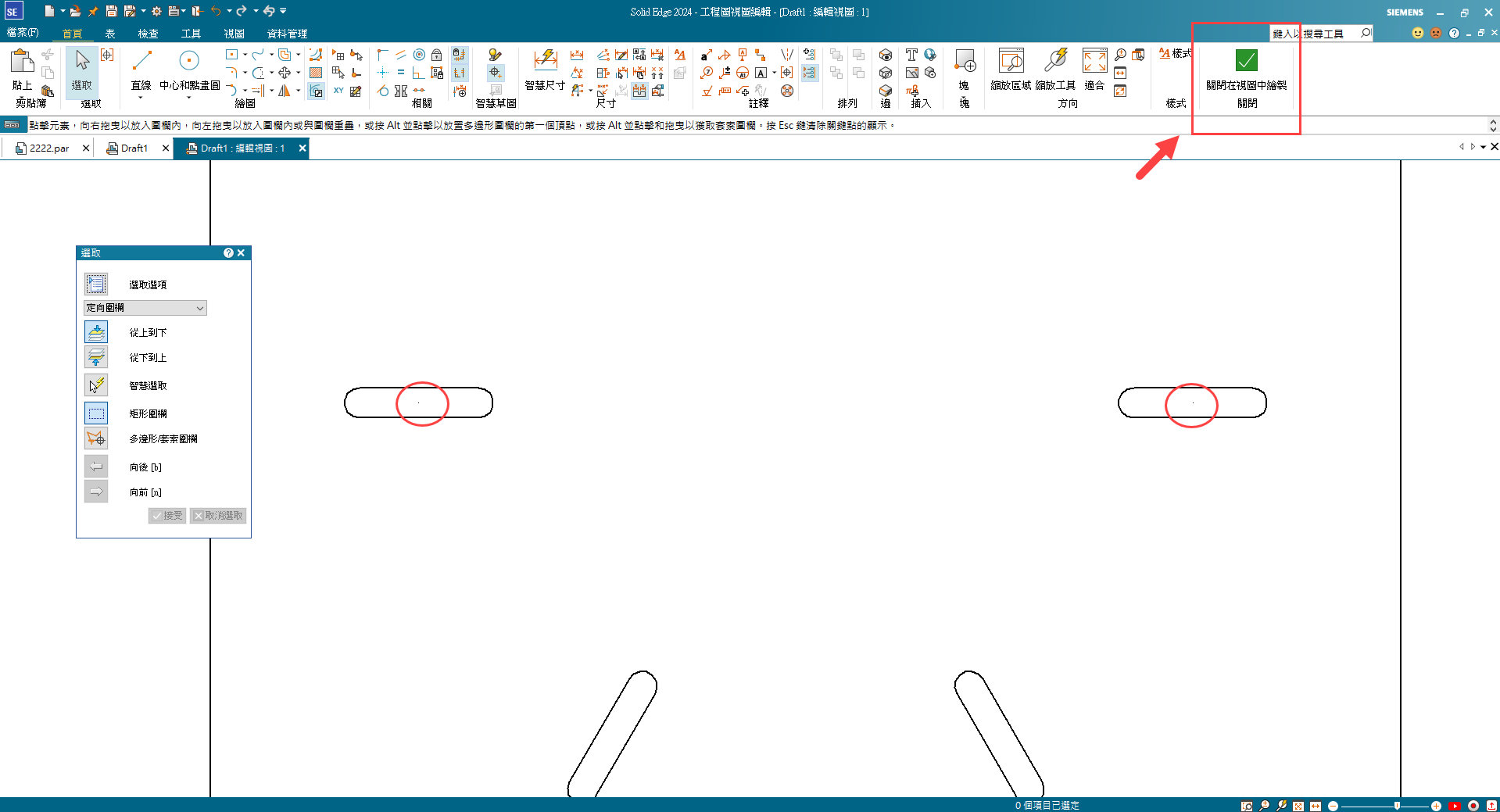

繪製完成如下，兩側的長條孔中心都已繪製完點(紅圈處)，完成後點選「關閉在視圖中繪製」離開草圖繪製環境。

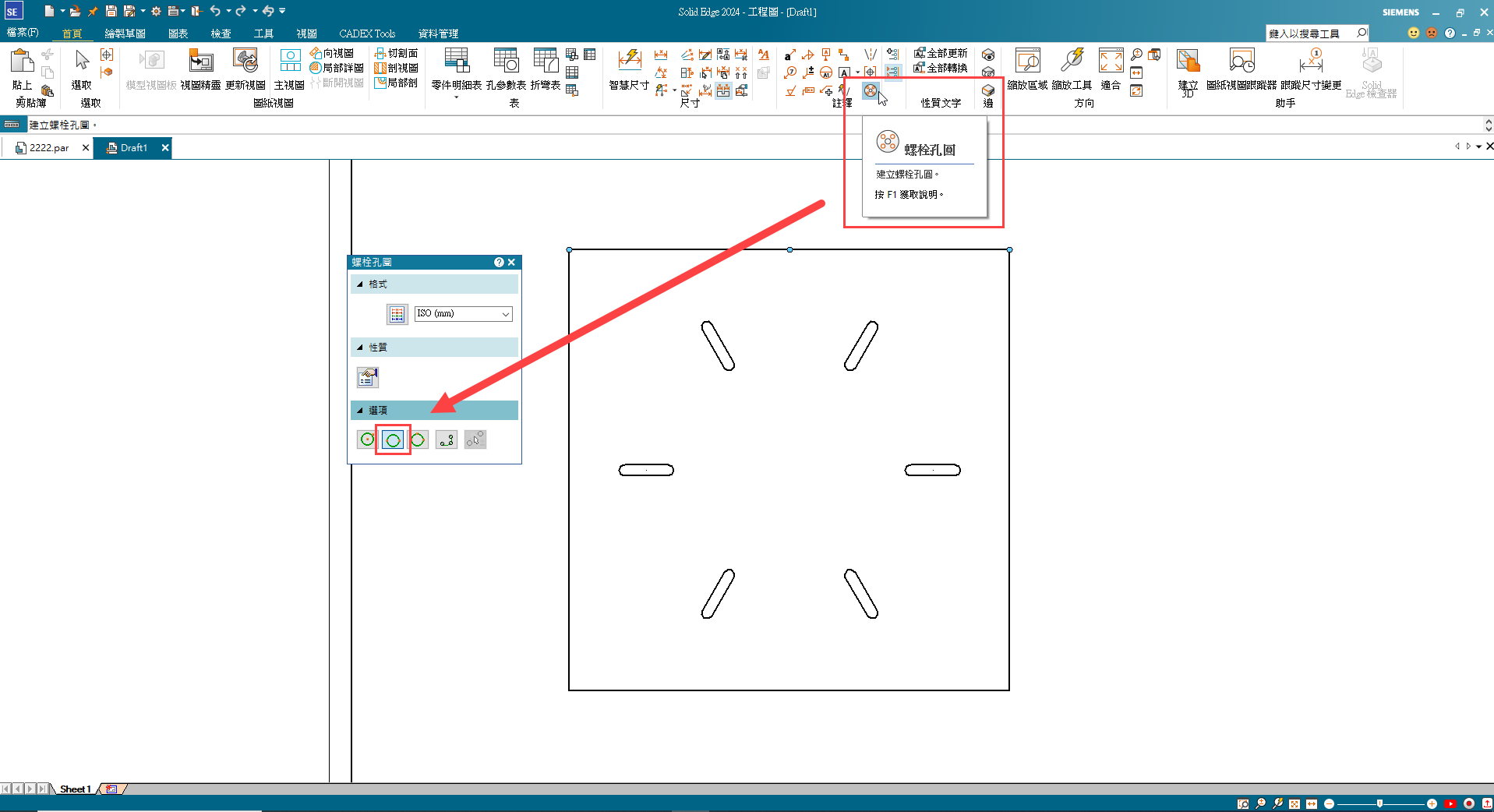

回到原本工程圖環境後，點選「螺栓孔圓」，並使用「用兩點」。

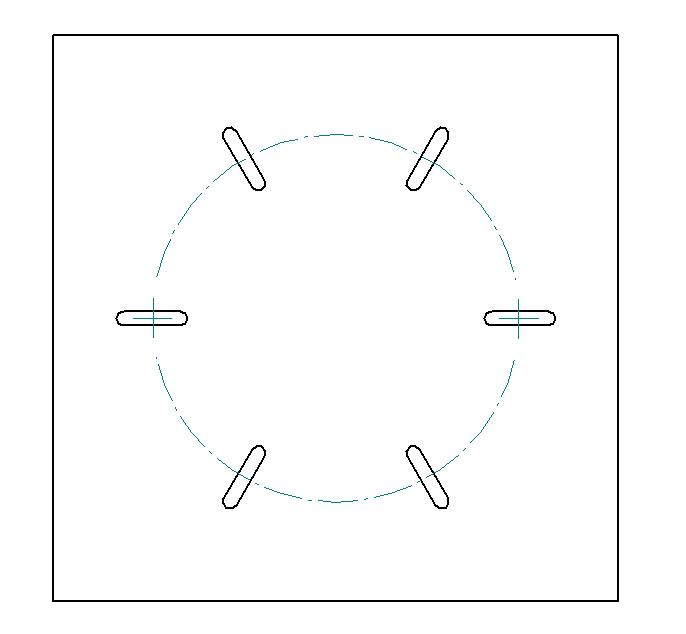

點選剛剛繪製的兩個點進行標註，完成後如下。
接下來使用智慧尺寸標註，量取圓的直徑，並且利用字首功能，在數值前方加入文字，完成後點選確定。

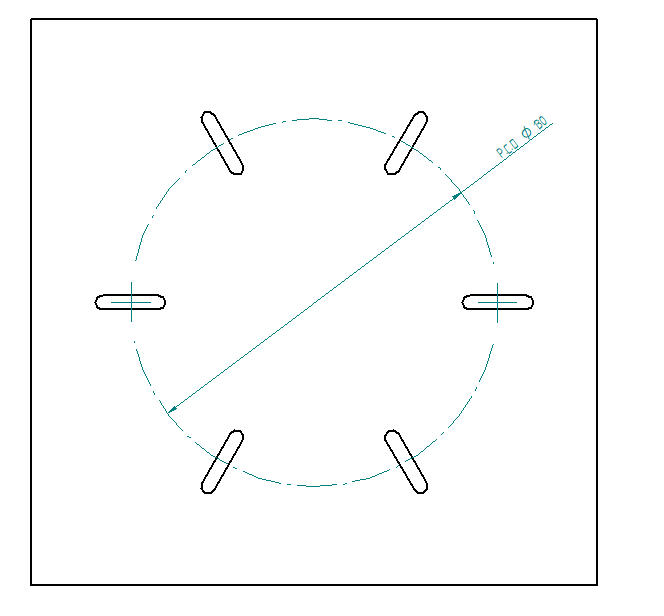

完成後如下。

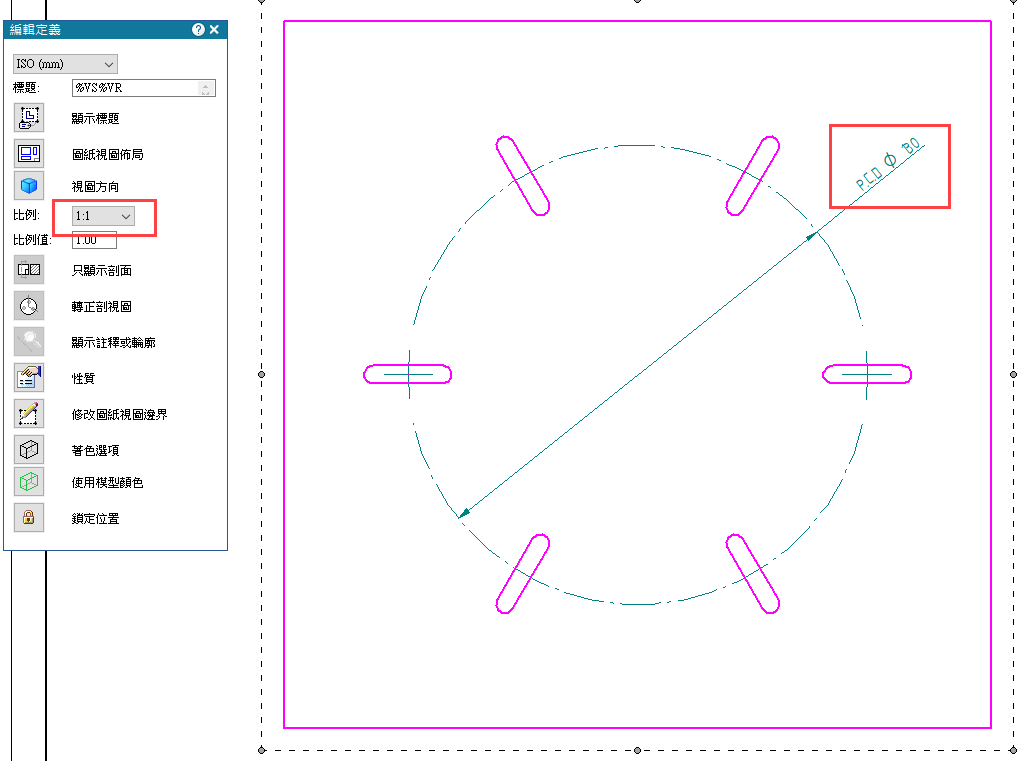

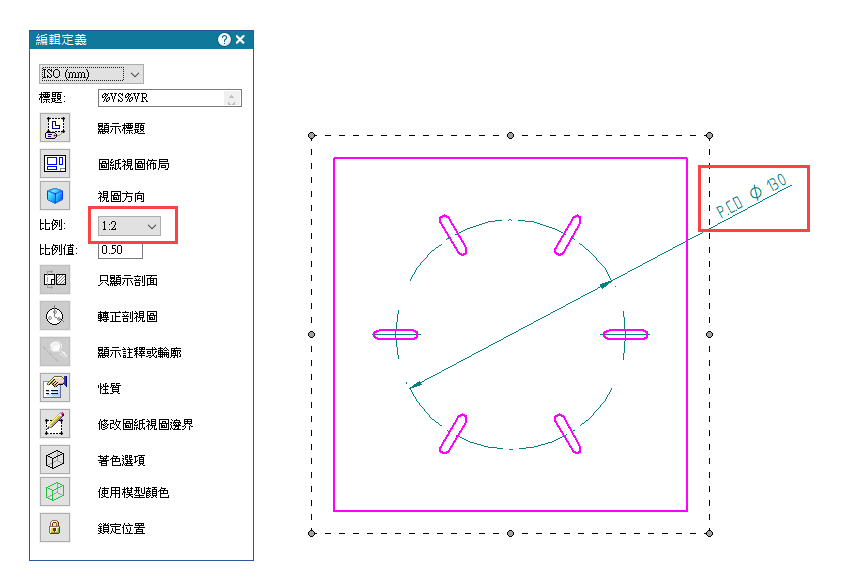

若後續想修改視圖比例，皆不會影響到「P.C.D 直徑」的標註尺寸。…(完成)。
林庭郁 Tina Lin
