Solid Edge 在視圖中繪製角焊 – 2021/03/12

12
三月
Posted by Monica
Category:
無迴響

在Solid Edge內，若我們希望焊道區域在2D內呈現時，顯示為著色填滿，可以透過在視圖中繪製完成。

範例 步驟1 步驟2 步驟3

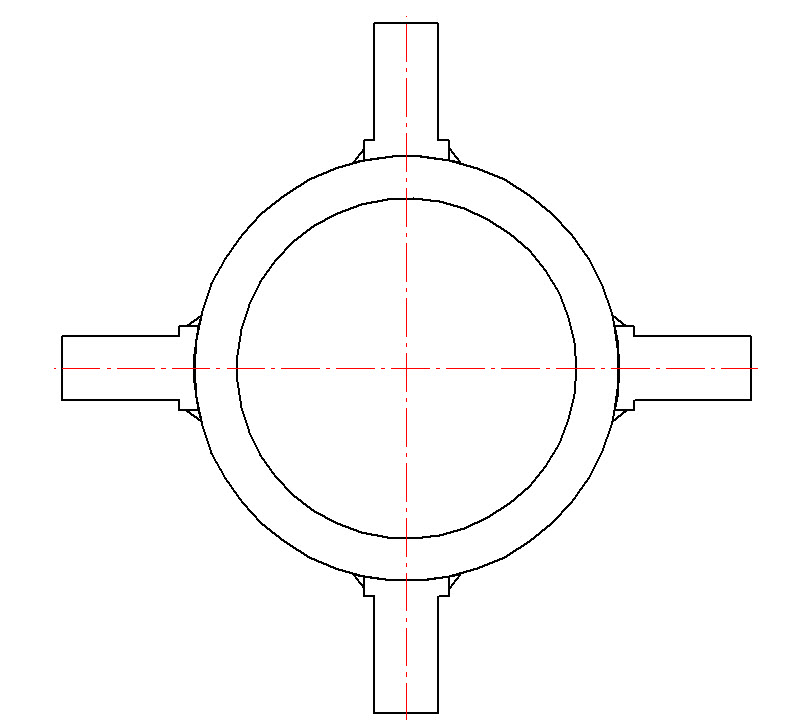

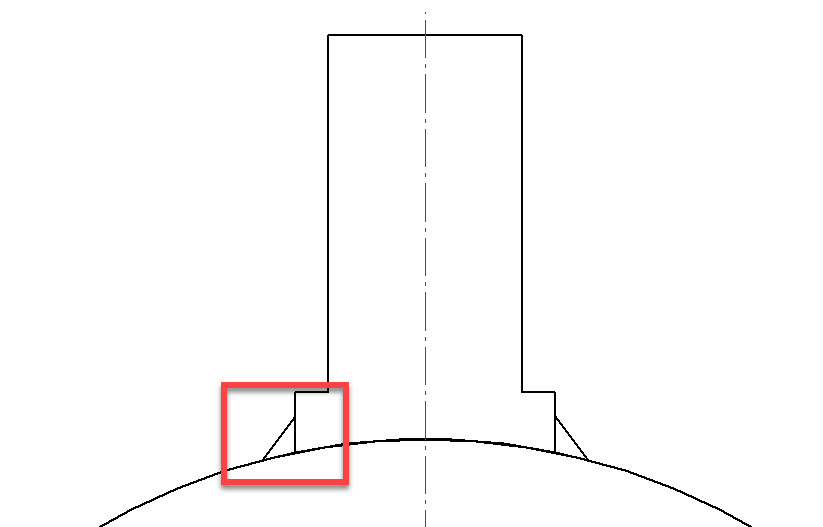

首先，將模型帶入工程圖內，可以看到預設的焊接區域內未填滿。

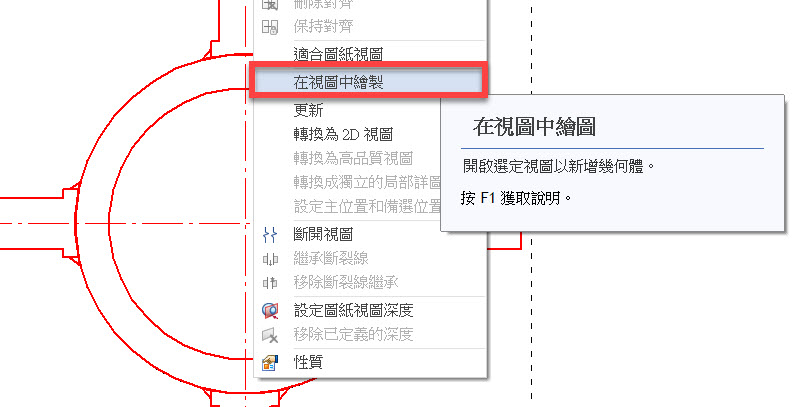

選定視圖後按滑鼠【右鍵】 → 【在視圖中繪製】。

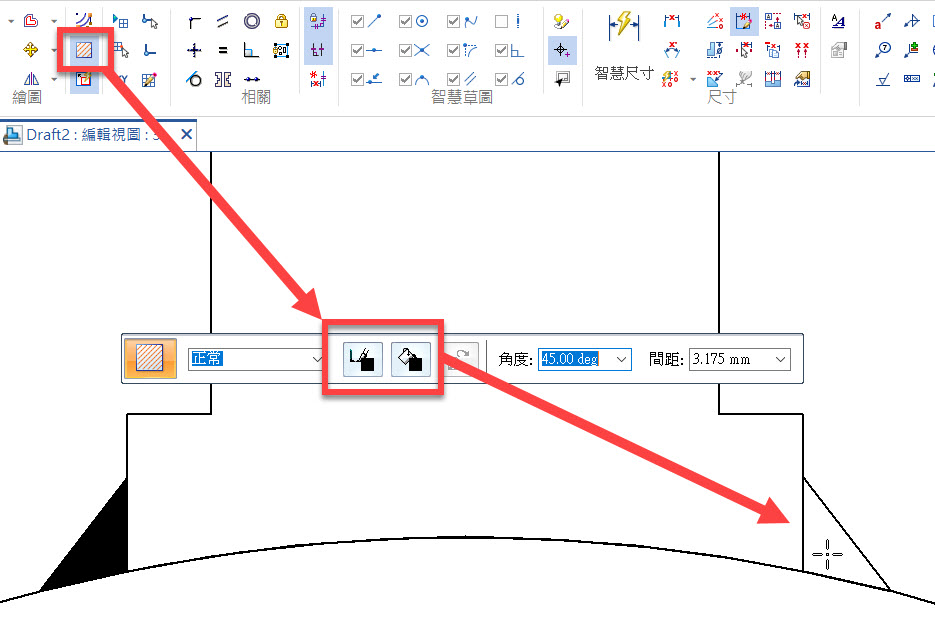

選擇【填充】，選擇【顏色】及【填充類型】，點選填充區域。

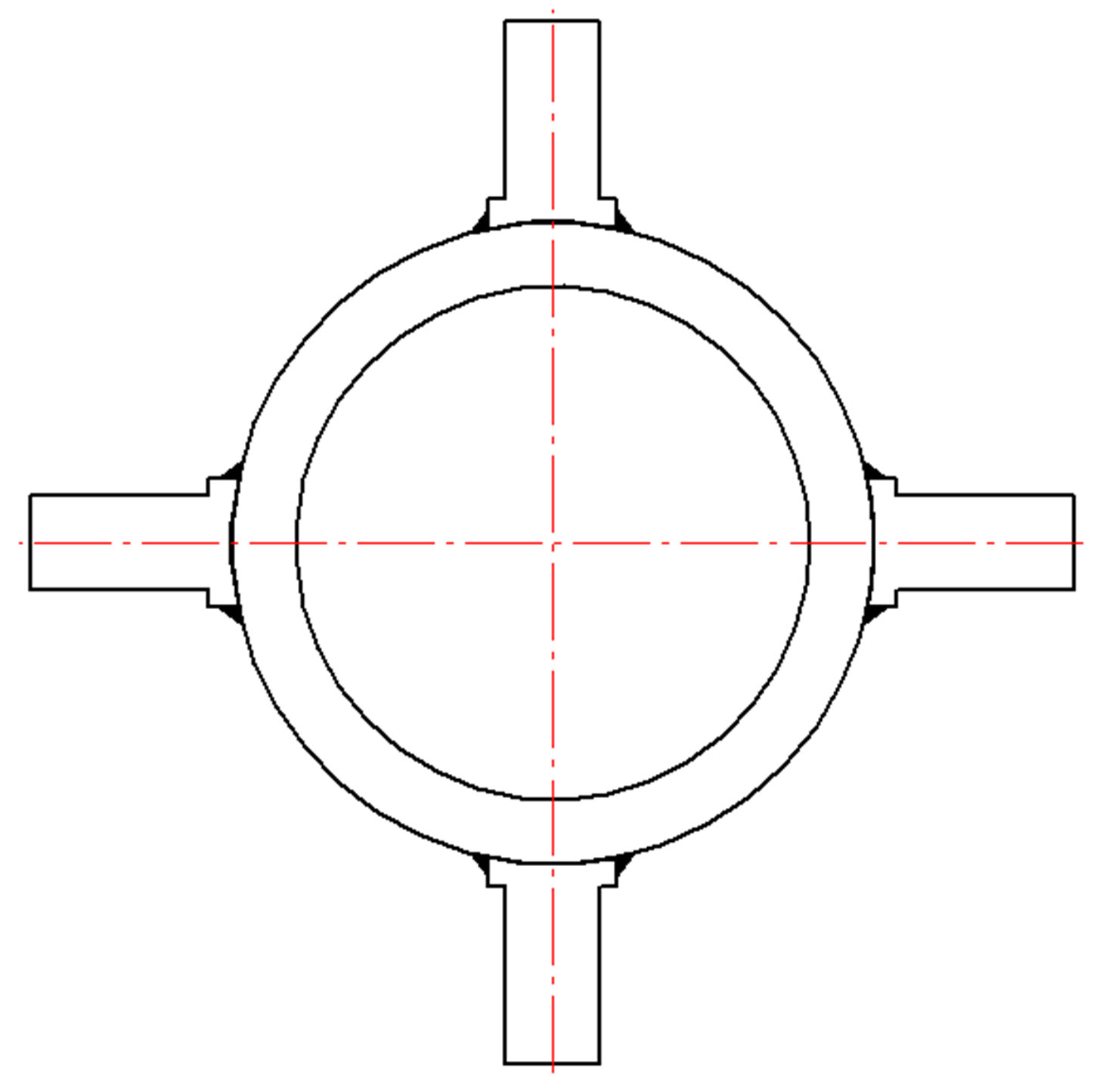

完成。
