Solid Edge 基準框依序編碼 – 2025/03/28
28
三月
在工程圖中是否遇到需要放置多個「基準框」，想要放置新的基準框時會依照前一個編碼依序編號，
可在Solid Edge選項設定中的「遵循已定義物件序列」設定，即可達到此目的，請參考以下說明。
步驟1 步驟2 步驟3 步驟4 步驟5

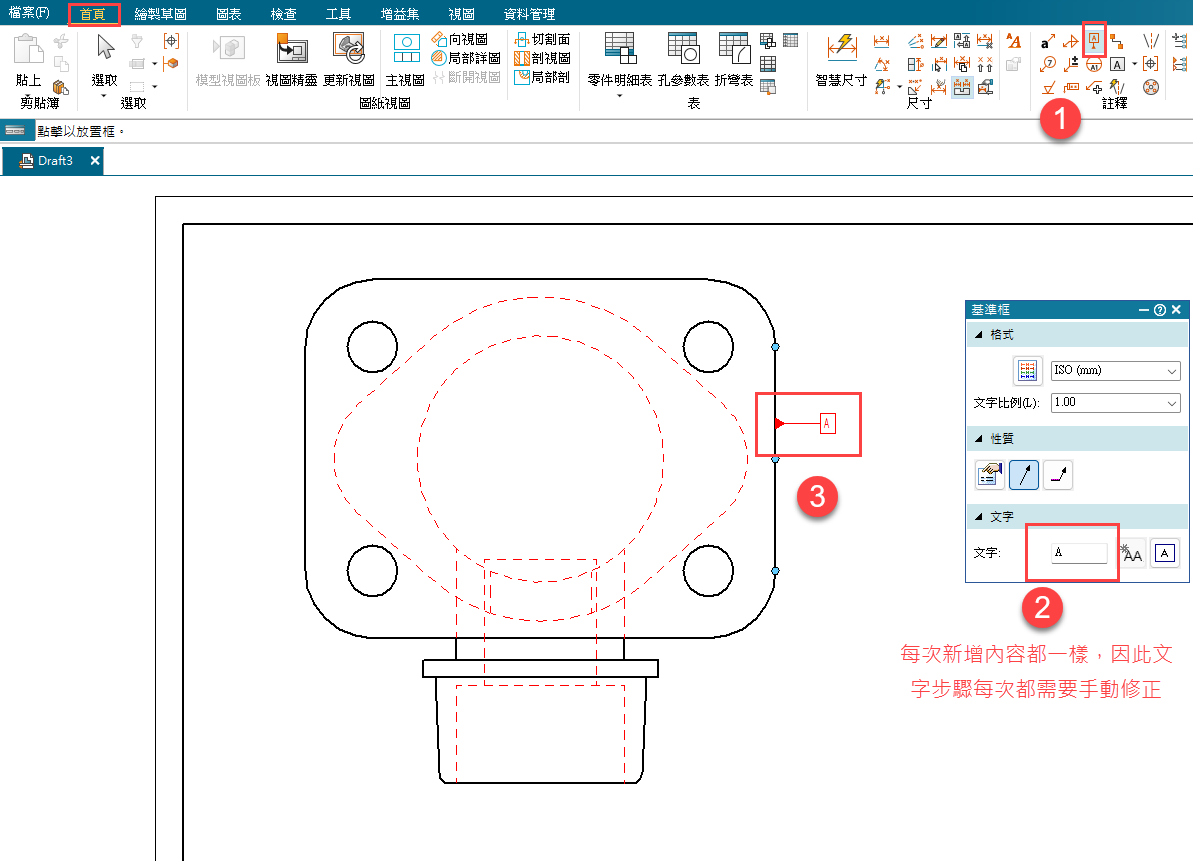

如圖，一般標註「基準框」，「文字」處可自行輸入文字，但每次新增「基準框」文字預設內容是相同的，因此需要手動修正。

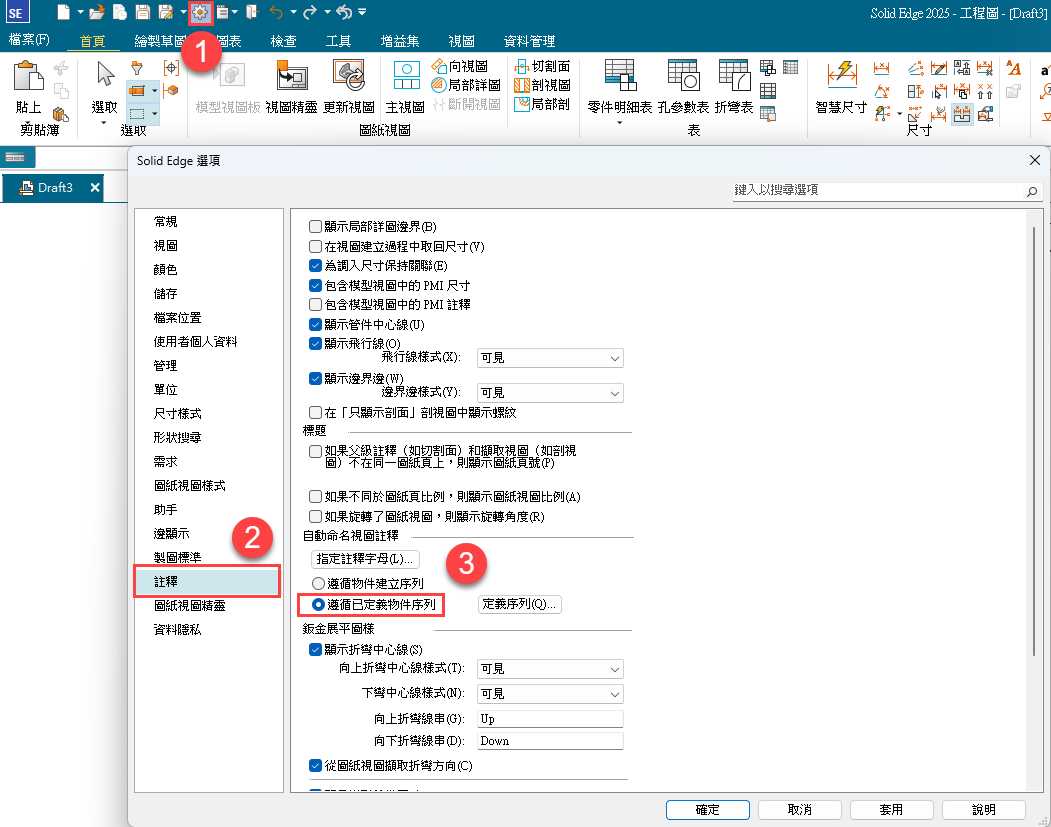

如需要「基準框」文字內容會依照序列排序，則須至選項 → 註釋 → 選擇「遵循已定義物件序列」，此排序方式。

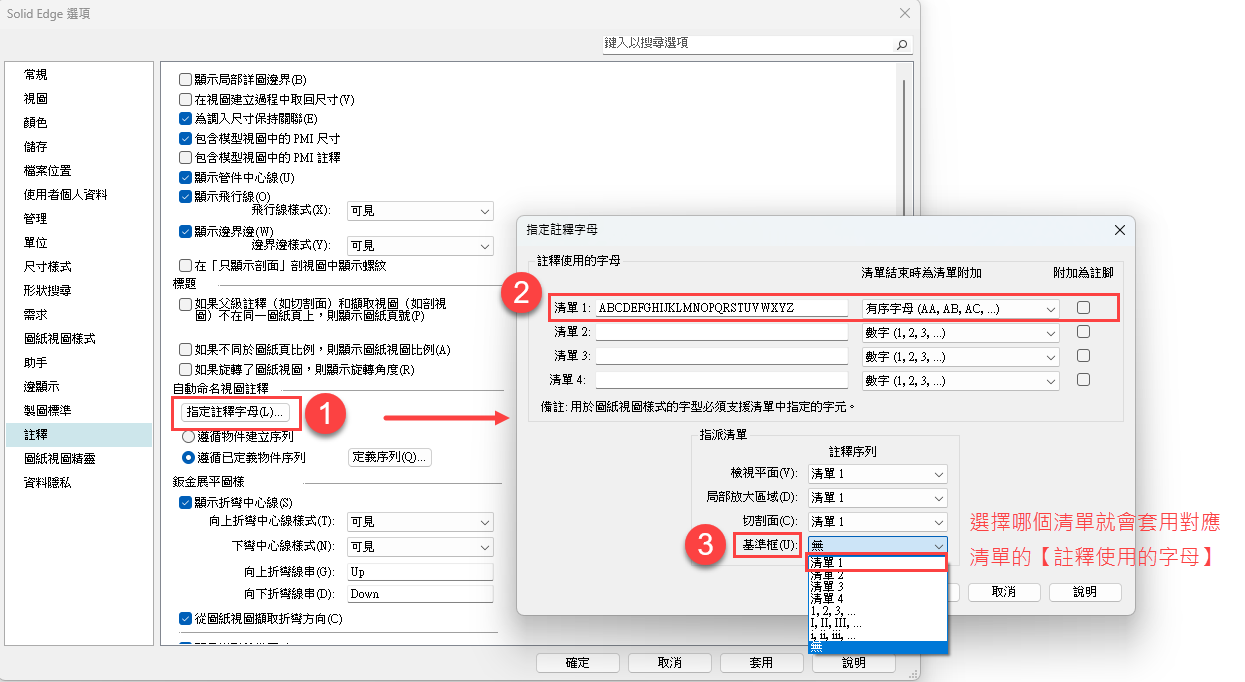

之後，選擇「指定註釋字母」，編輯「註釋使用的字母」內容，選擇「有序字母」，最後至「指派清單」選取「基準框」對應「註釋序列」
(ex: 範例選擇清單1)。
(ex: 範例選擇清單1)。

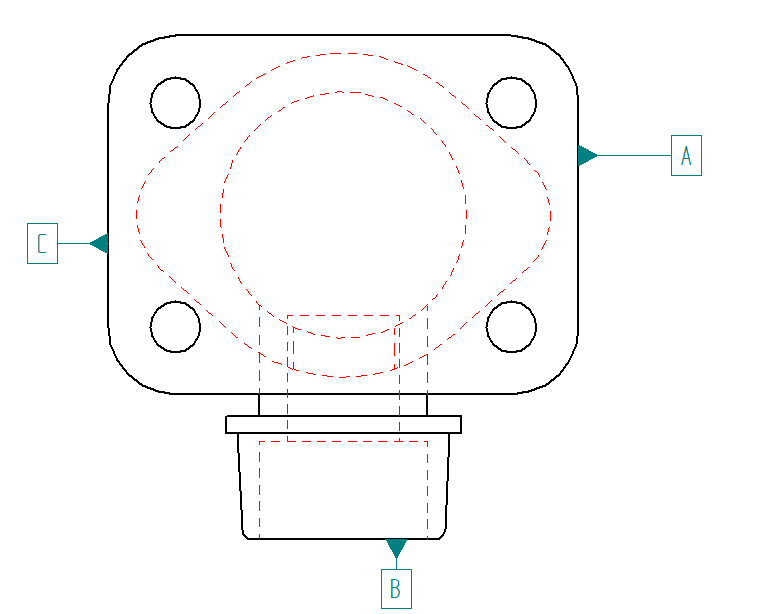

完成設定後，回到工程圖，標註「基準框」，則會依序自動排列文字內容，如影片所示。
完成樣式

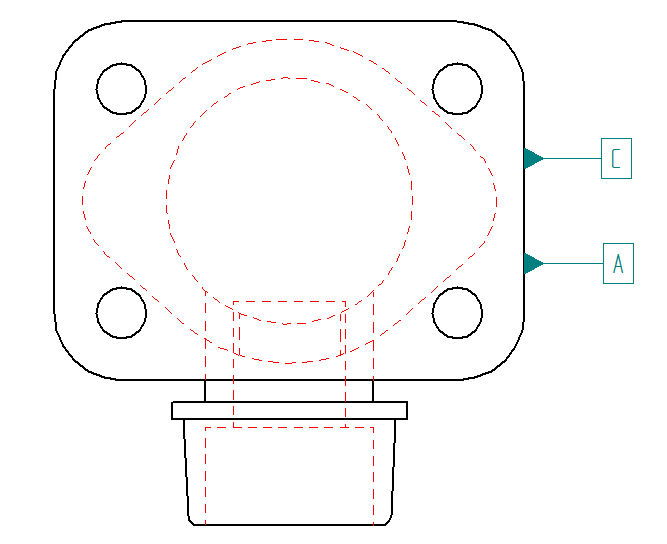

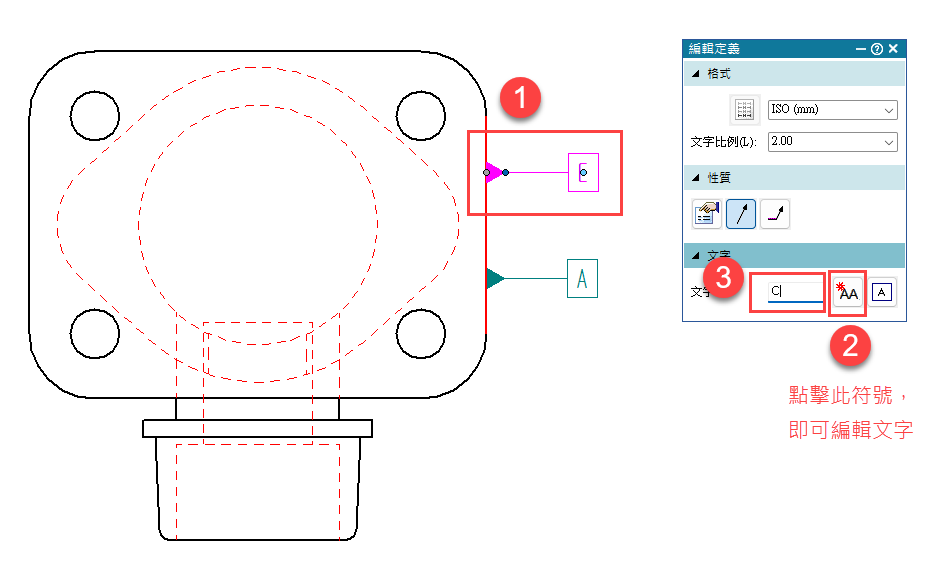

補充，如點選「基準框」指令內「文字」旁的 AA 圖示，則可自行輸入內容，但是此時內容文字就沒有「遵循已定義物件序列」，關聯性則會沒有，
如影片所示。…(完成)
完成樣式
如影片所示。…(完成)
向珊融 Sandy Xiang
