Solid Edge 塊標籤應用 – 2022/06/02
2
六月
在設計完成後要轉成工程圖時，有的時候產品會有固定規格的表格，那這個時候就可以利用我們的「塊標籤」進行規格表的快速生成，以下就是利用塊標籤製作固定格式「規格表」的方式。

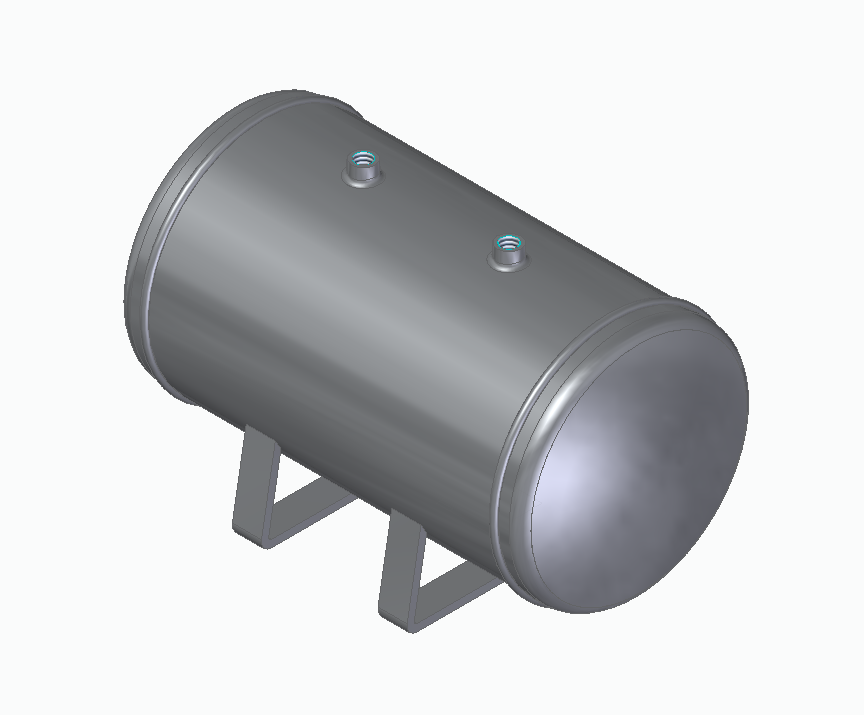

※ 本則使用儲氣罐當範例
圖示 步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8

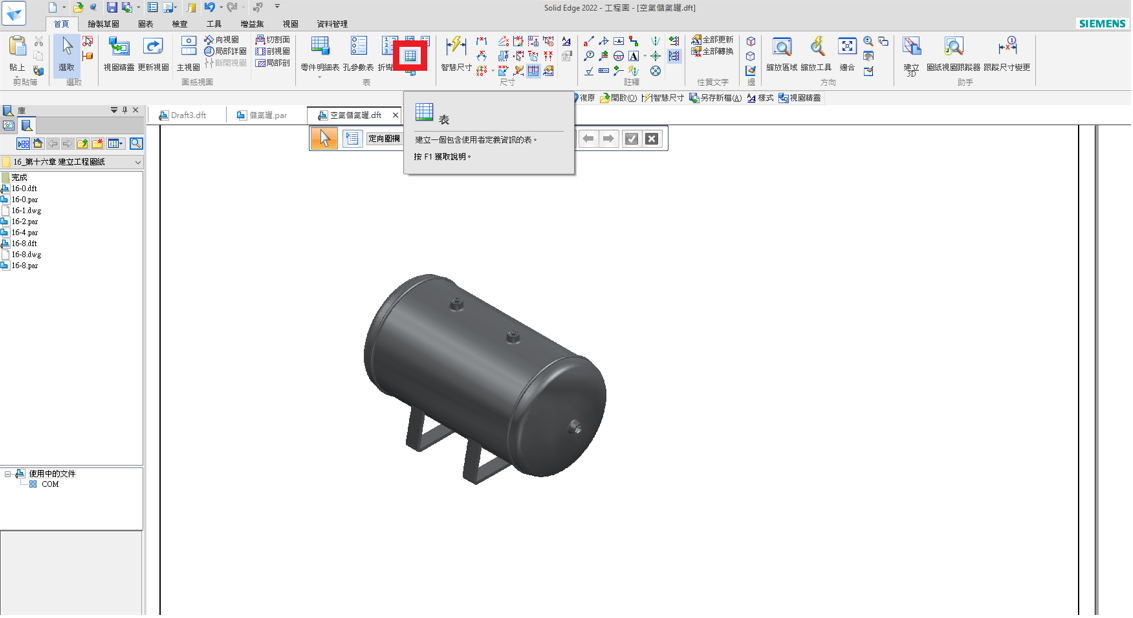

首先，要轉成工程圖再建立一個表格，利用功能區裡面的「表」。

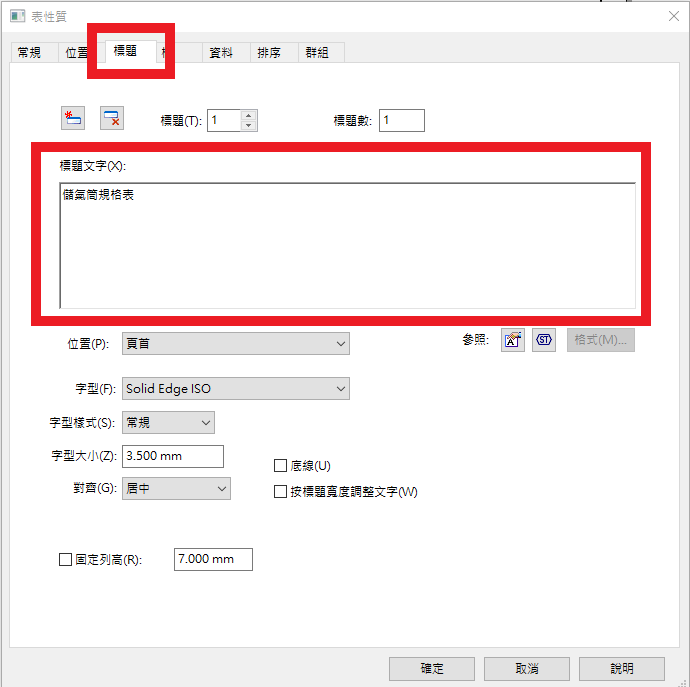

進入到「表」，可以輸入「標題」。

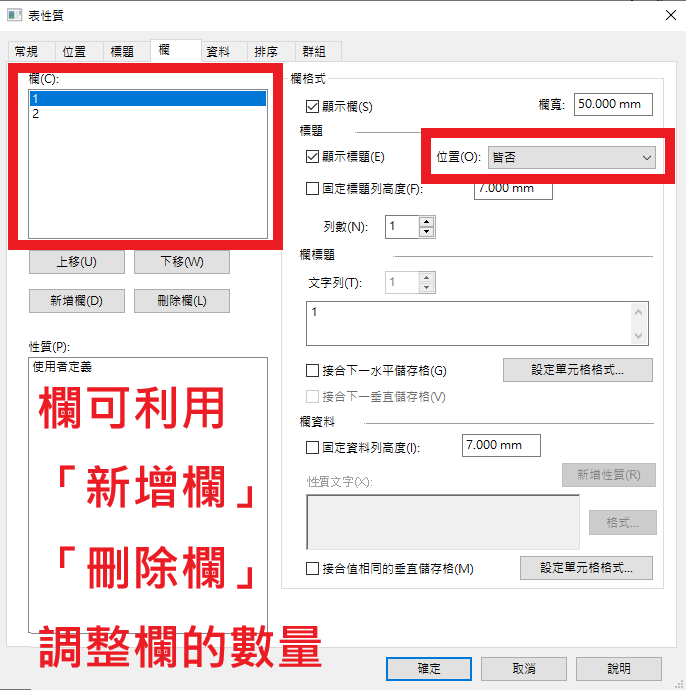

進入到「欄」調整表格，位置調整到「皆否」，這樣就可以在資料的頁面使用像是excel的方式，去調整表格。

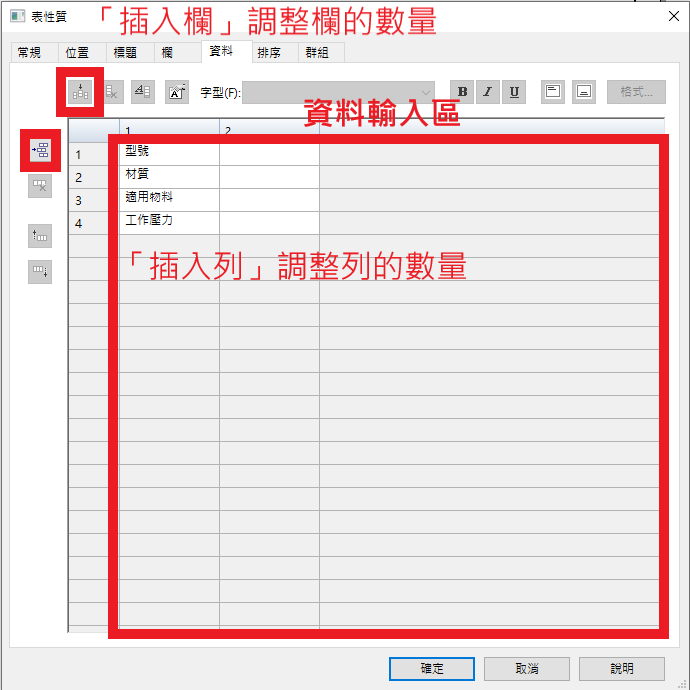

在「資料」的頁面，去調整我們要的格式。

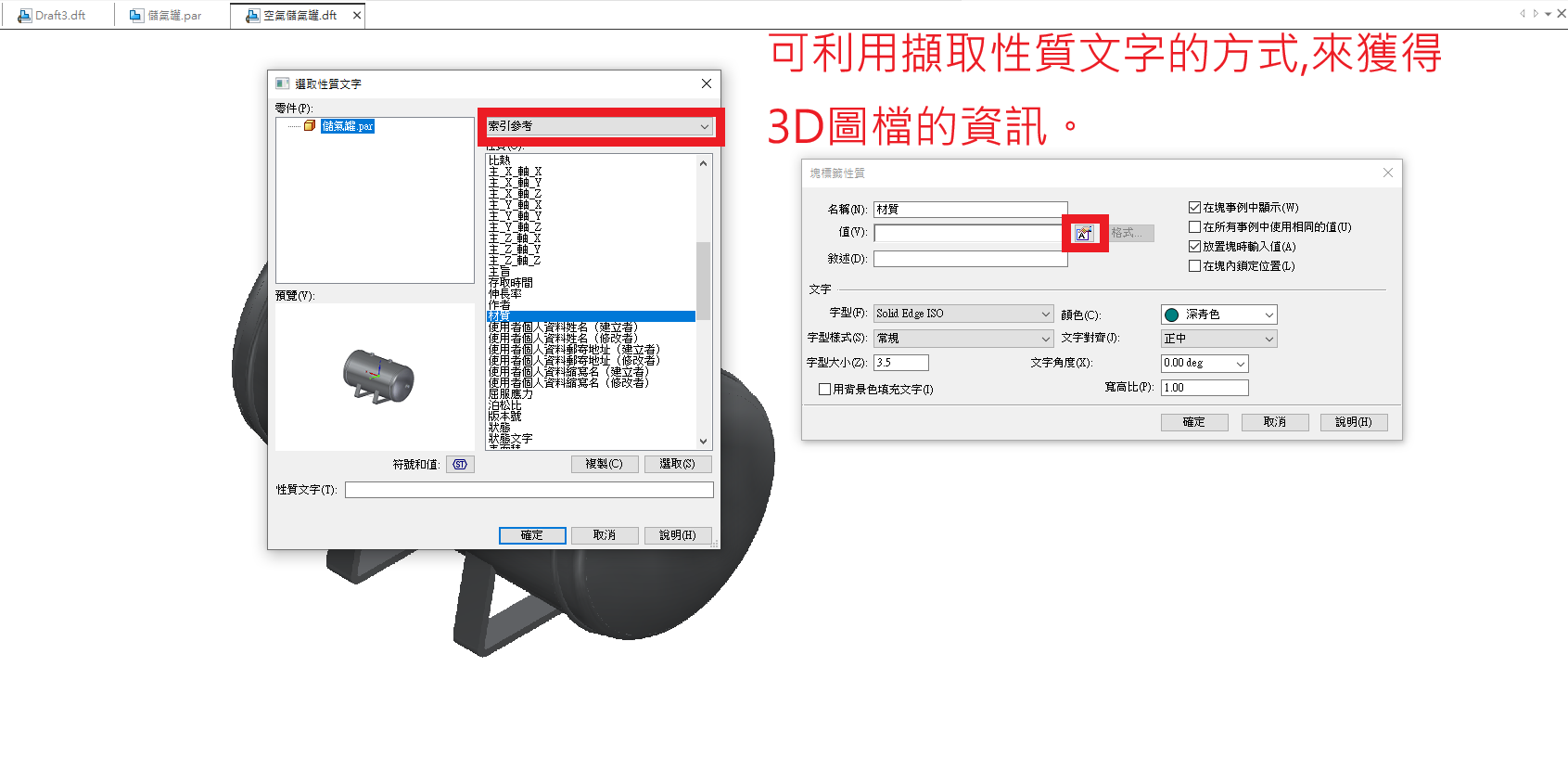

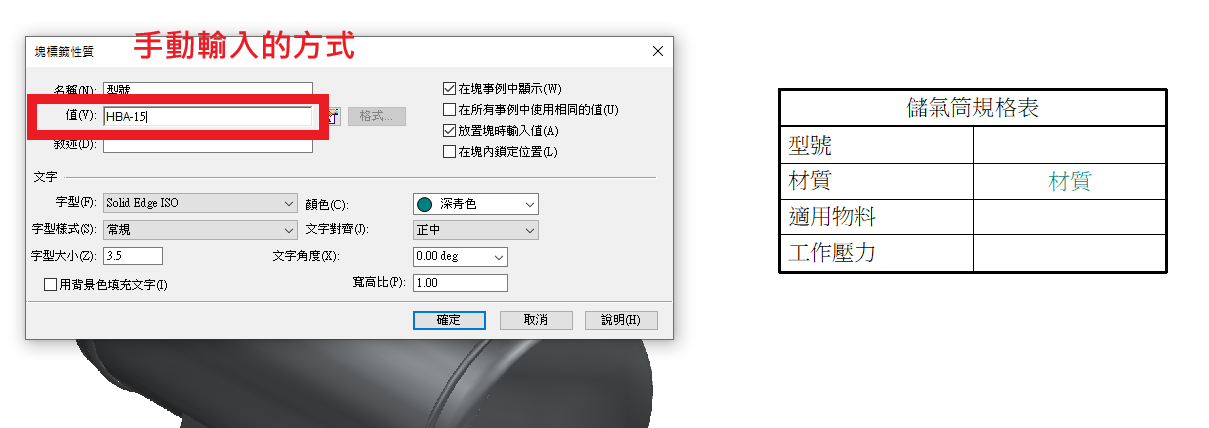

接著建立完表格後，可以利用「塊標籤」，放置規格表所需要的資訊，在「值」的部分，利用「性質文字」-「索引參考」的方式獲得3D圖檔的資訊，或是使用手動輸入的方式。

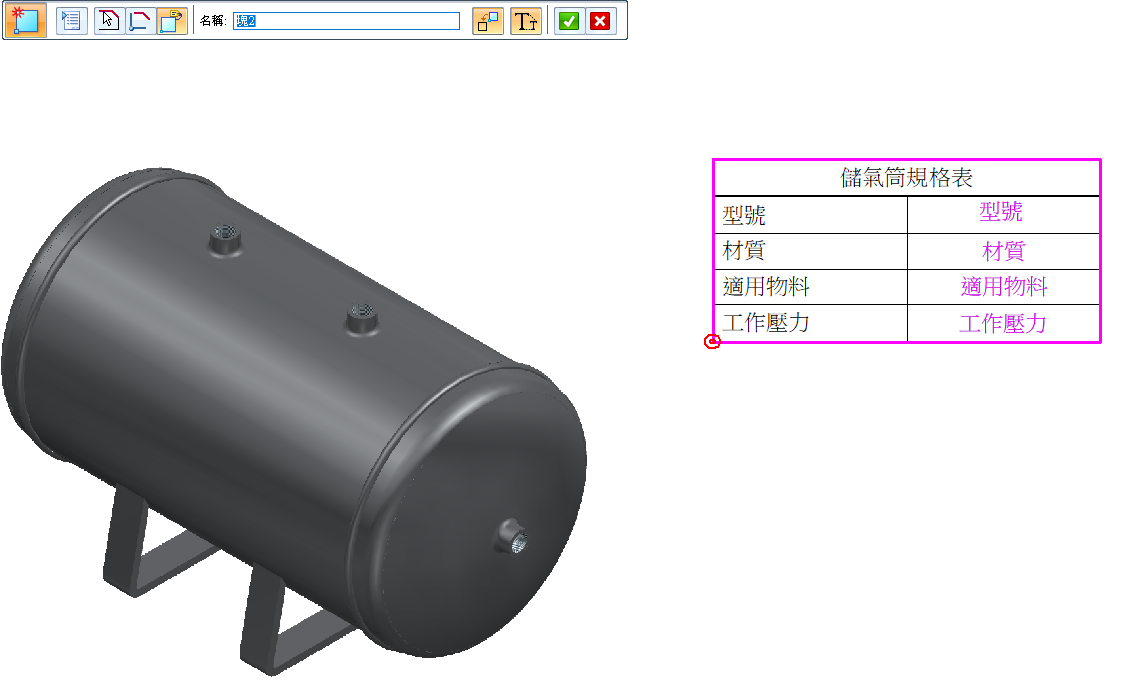

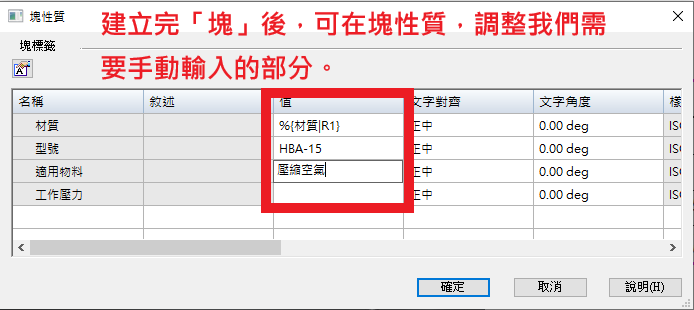

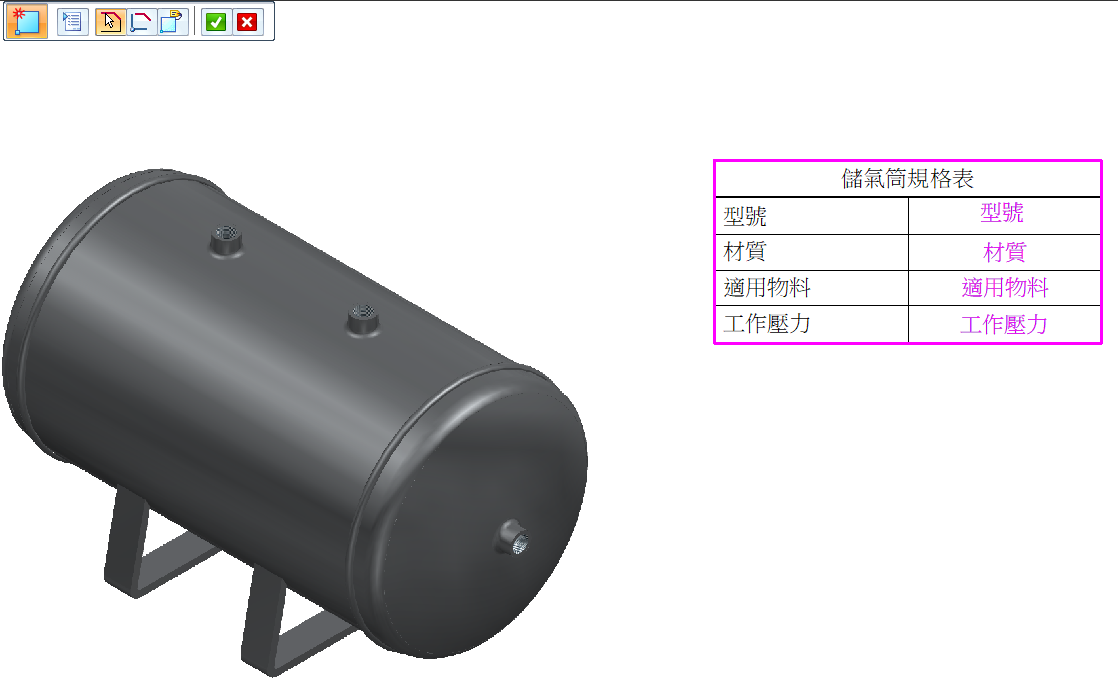

接下來，製成圖塊，輸入規格表所需要的資訊。
* 製成塊標籤時可先行輸入資訊，或是在製成圖塊時在輸入都可以。
* 製成塊標籤時可先行輸入資訊，或是在製成圖塊時在輸入都可以。

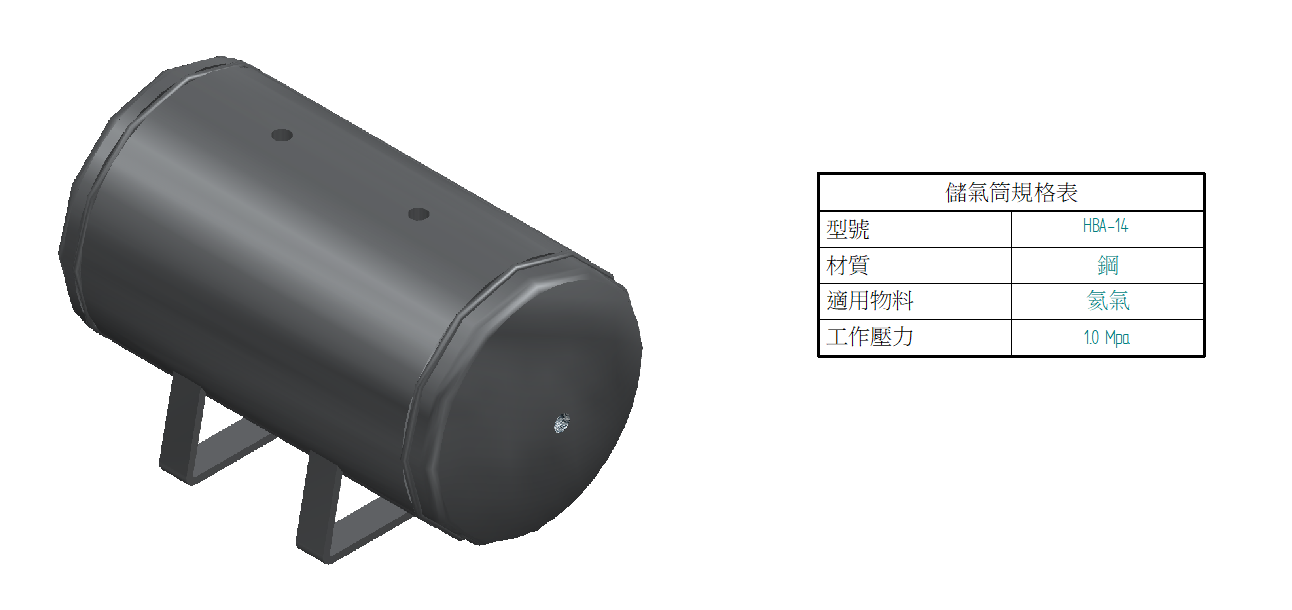

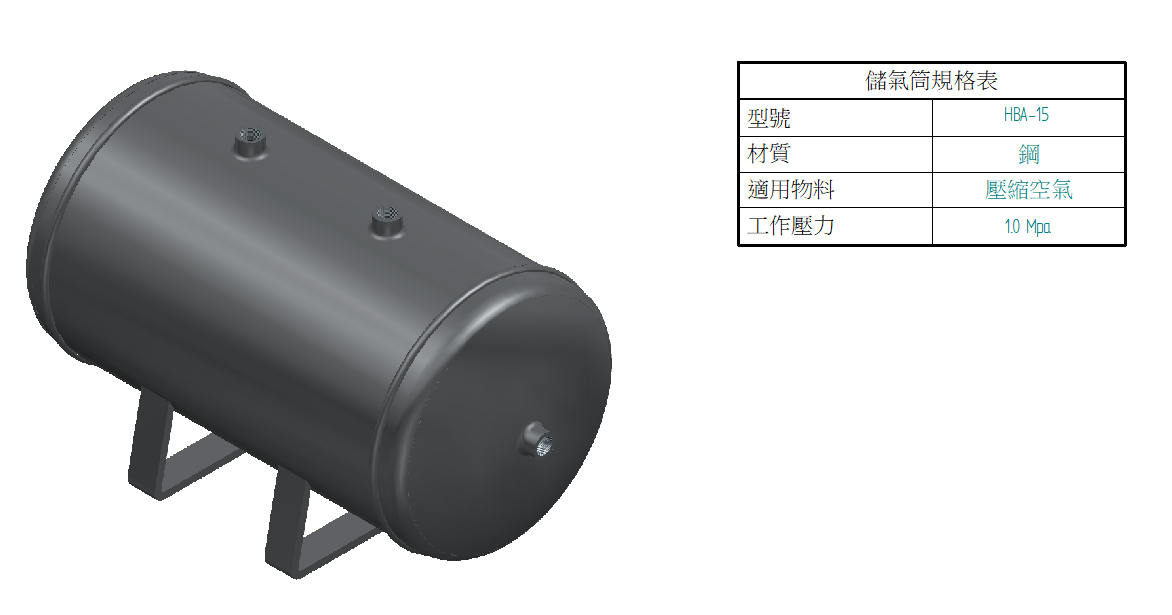

這樣就完成利用塊標籤來製作規格表的應用了。

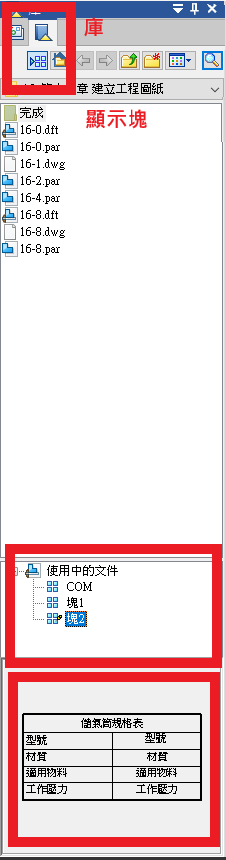

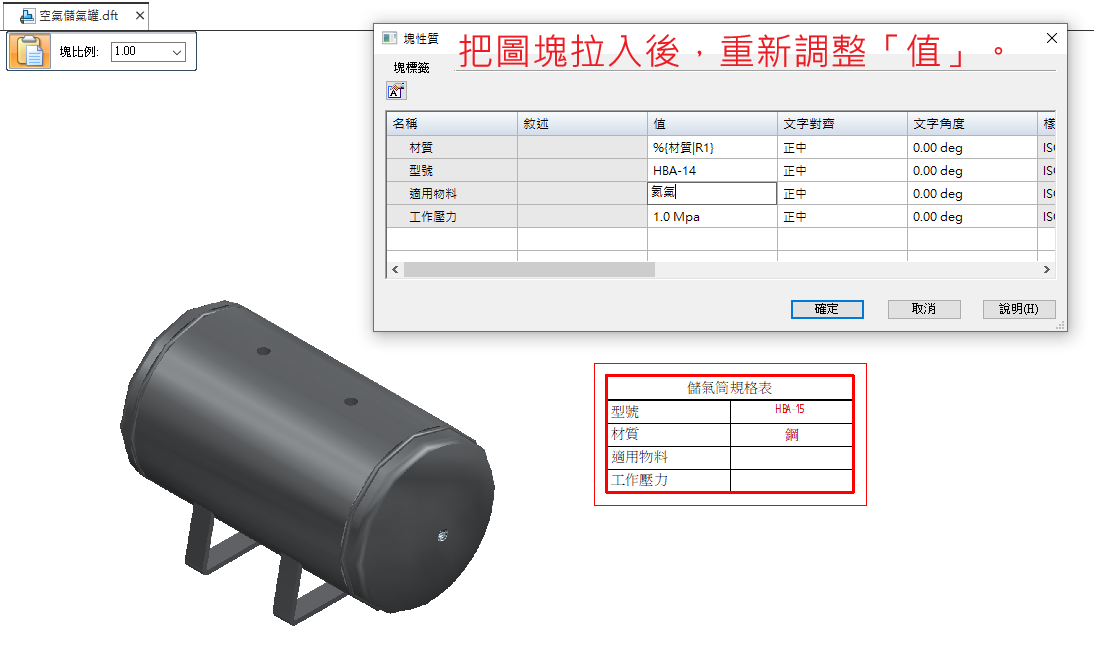

補充：圖塊可以一併在建立範本時建立，這樣我們可以從「庫」→「顯示塊」，從這裡直接拉入建立好的圖塊到工程圖，根據不同的產品，都能利用同樣格式的規格表，快速的建立起來。…(完)。
