Solid Edge 外來檔開啟先優化 – 2023/07/26

七月

Posted by Monica

Category:

許多公司之間的檔案交流都使用STP、IGES或是其他中繼檔案格式，開啟檔案後對於模型的判讀會有誤判，

有些直線可能判斷成弧線等等，甚至使得智慧尺寸都無法標註。針對外來檔案開啟後建議都先執行【優化】功能，

將幾何調整為正確的性質。

步驟1 步驟2 步驟3 步驟4 步驟5

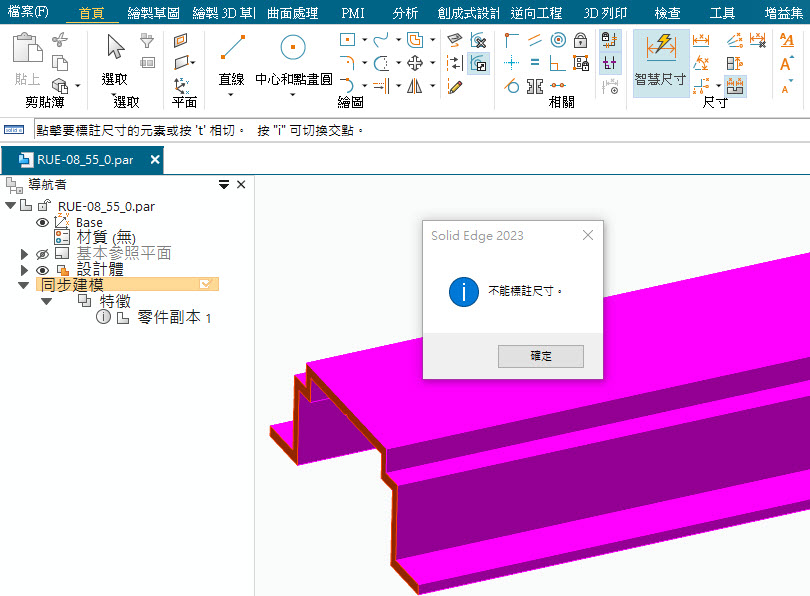

開啟外來檔案，卻無法使用【智慧尺寸】，而無法修改模型，還跳出錯誤「不能標註尺寸」。

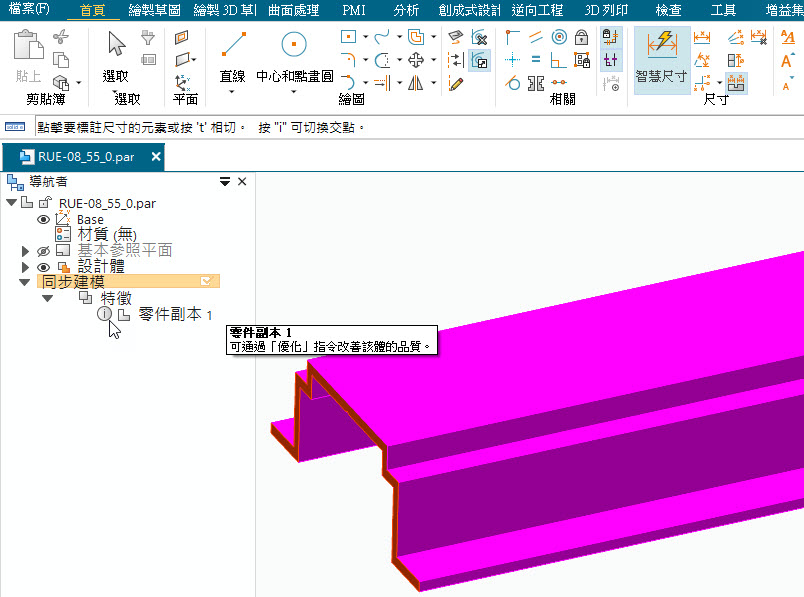

導航者也會有一個驚嘆號圓圈的符號，提醒模型可以透過「優化」指令改善該體的品質。

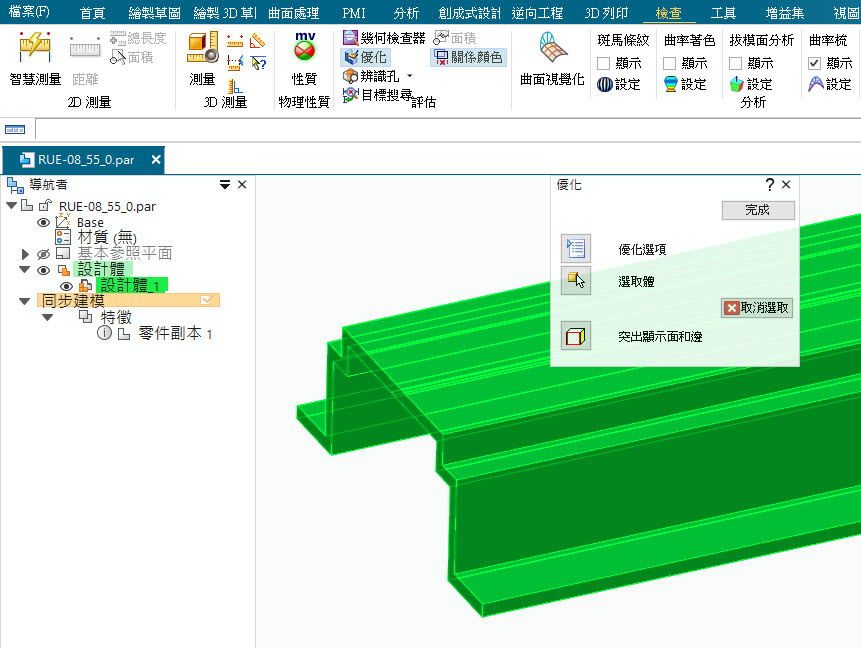

【檢查】→【優化】→【完成】。
可以將整體模型都執行優化。

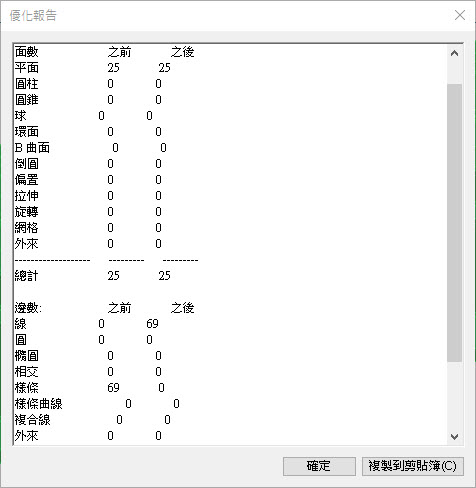

幾何性質就會自動變化成更合適的性質。
如：樣條 → 線

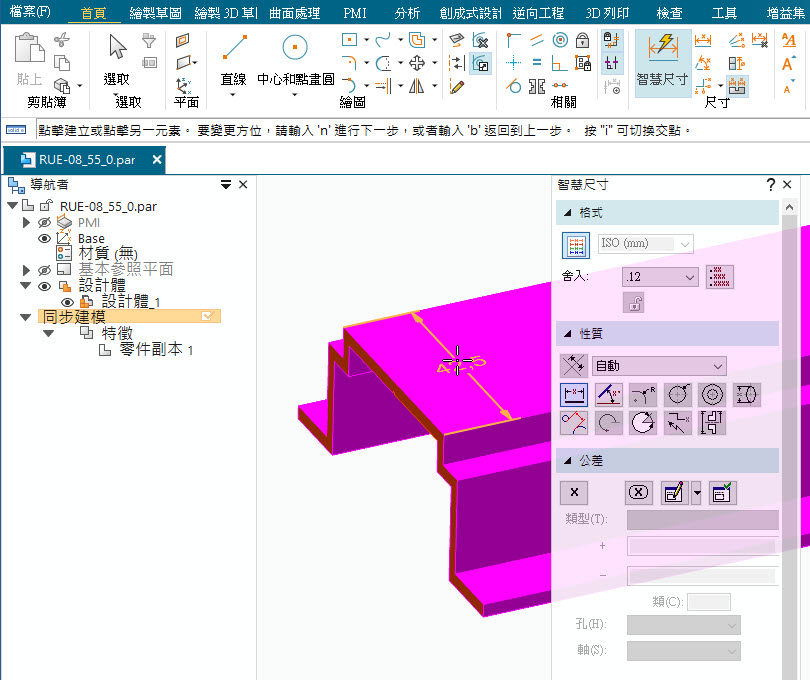

接著就可以標註或是一些動作了！（導航者的驚嘆圓圈符號就消失）...完。
