Solid Edge 多分頁建立零件清單套用不同設定 – 2022/07/08

七月

Posted by Monica

Category:

在工程圖內帶入組立件後，加入零件明細表並顯示 頂層清單，若希望將次組件拉出另外呈現在不同分頁中，並且需要顯示為 爆炸清單，這時會發現2個分頁的清單顯示同動，僅能 全部顯示頂層清單 或 全部顯示爆炸清單。

這時其實只要在帶入零件明細表之前 先做一個設定 即可達到需求。

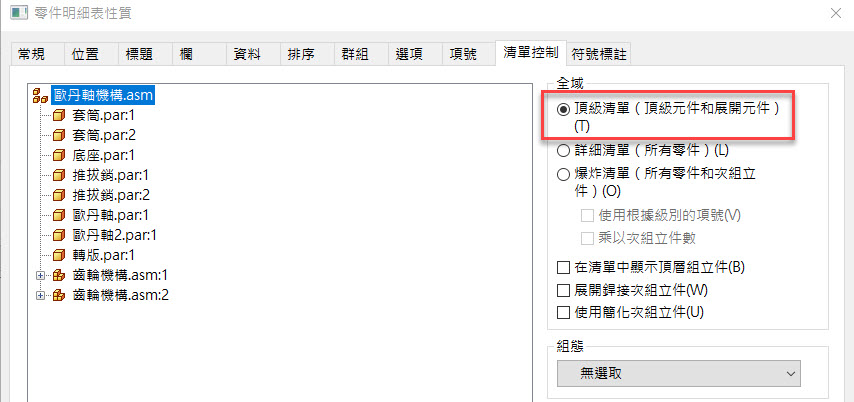

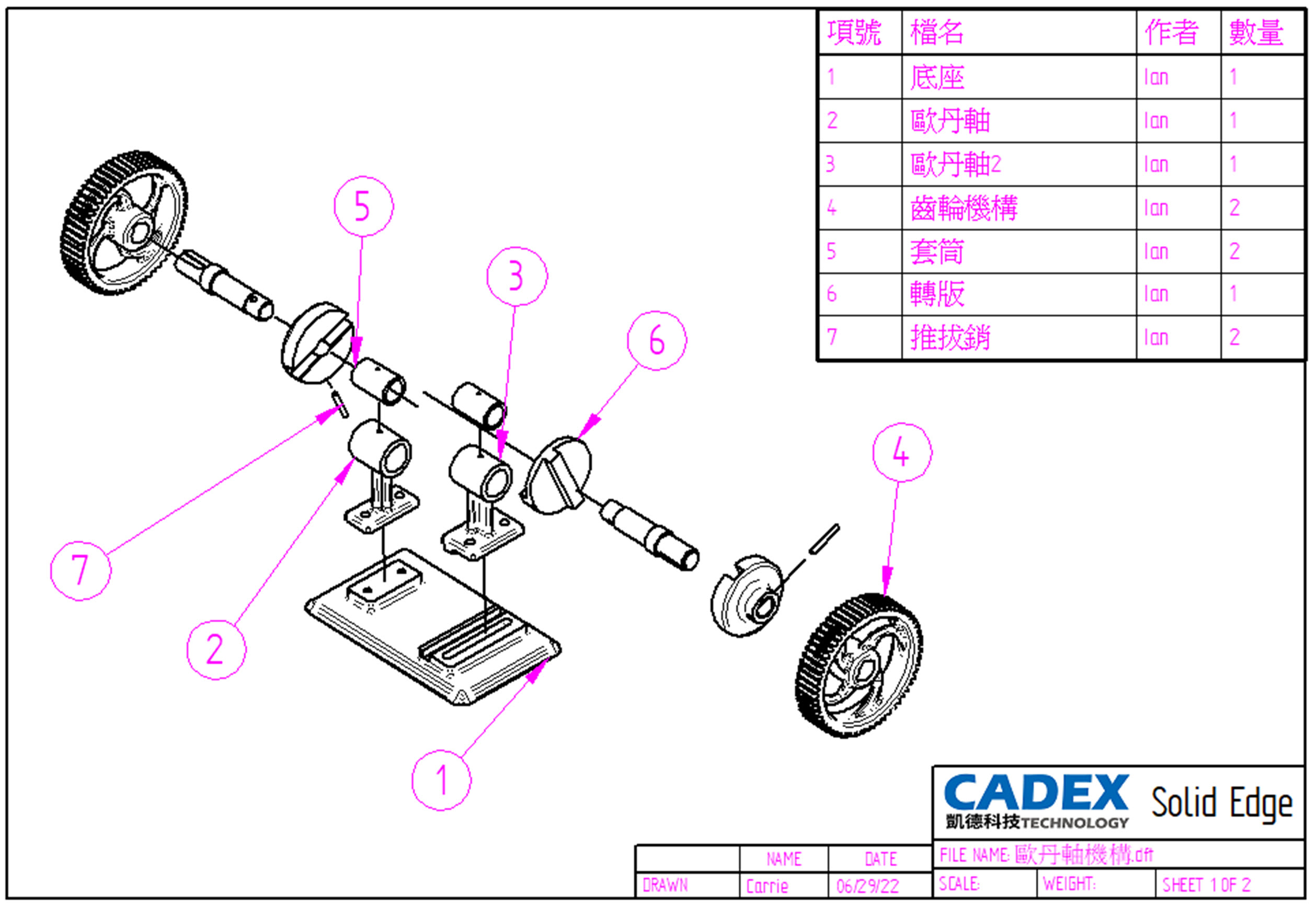

首先帶入組立件後加入零件明細表並在性質內選擇「頂級清單」。

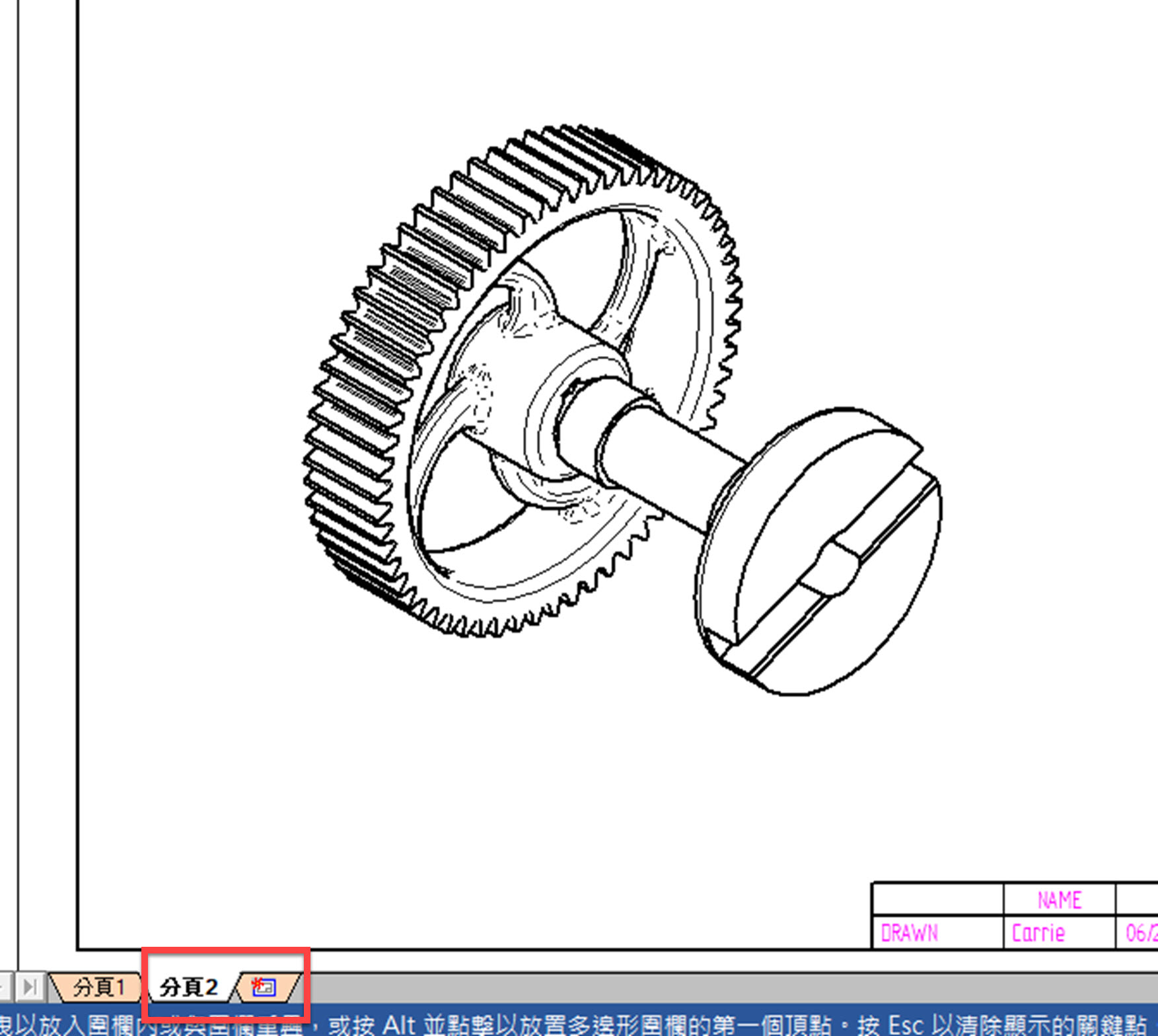

點選圖紙下方的「插入工作圖紙」，並將次組件帶入圖框內。

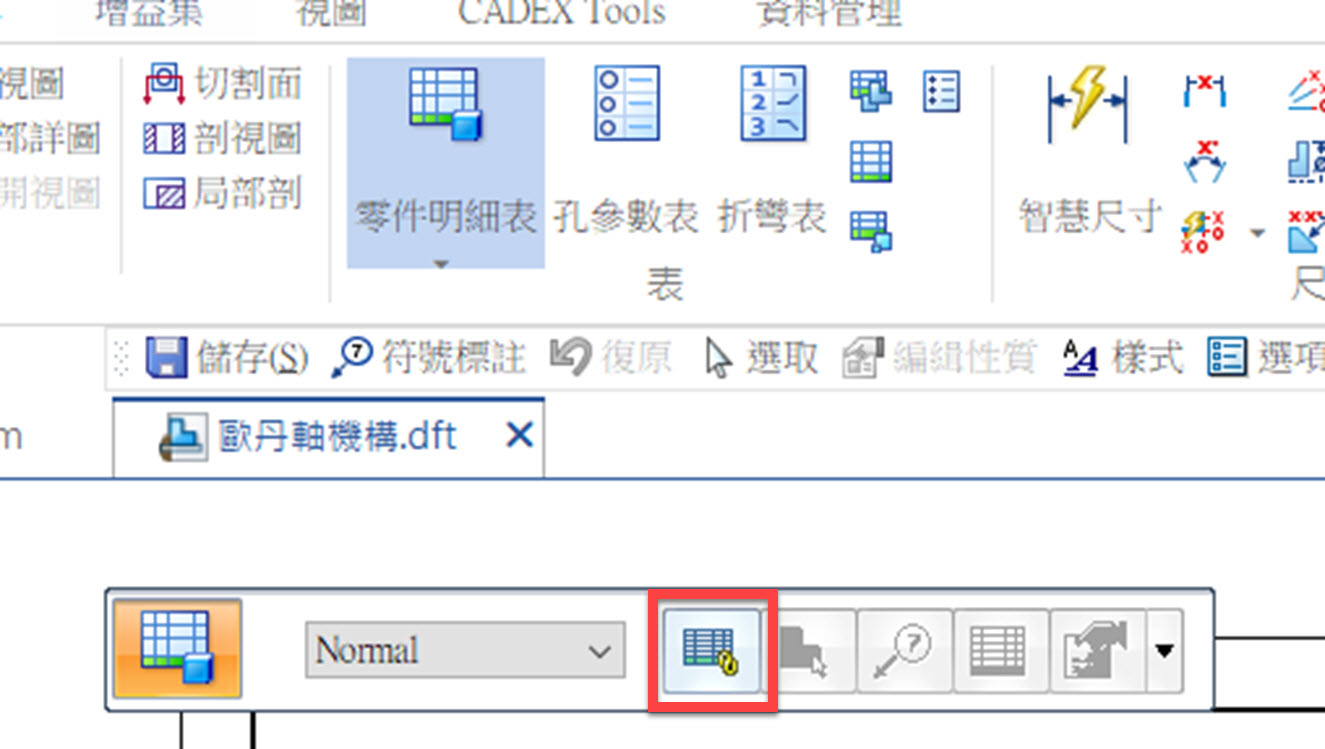

選擇「零件明細表」，在點選視圖之前先將「連結到使用中項」取消選取。

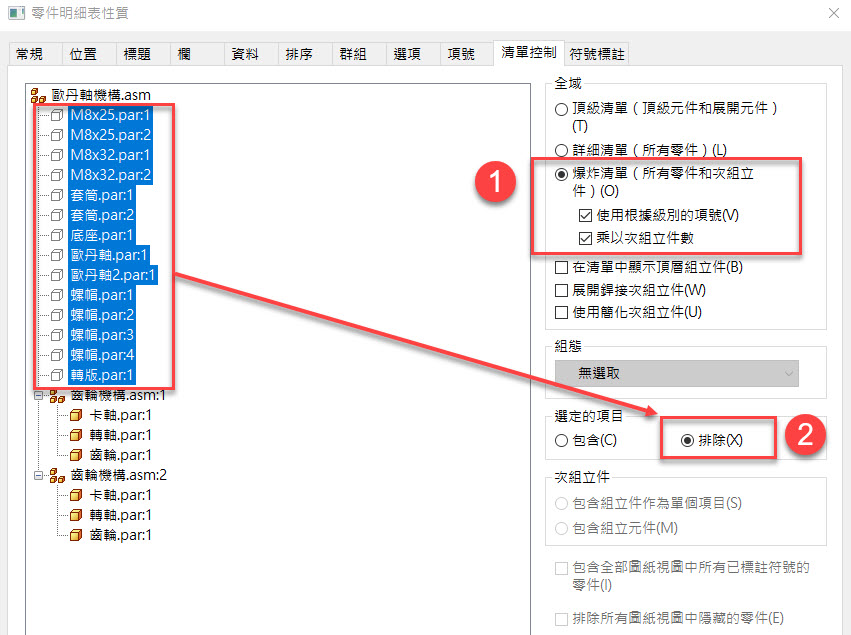

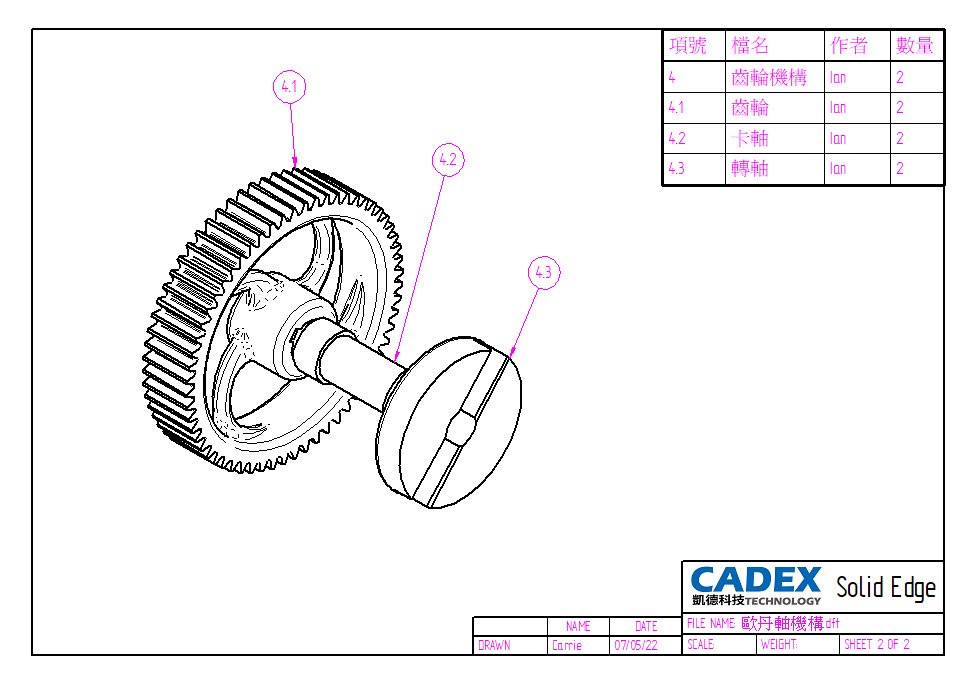

加入次組件的零件明細表，在性質內清單控制改為「爆炸清單」，並將不顯示的零件複選後將選定的項目勾選「排除」。

這樣就可以完成在多個分頁中套用不同清單控制的零件明細表了。…(完成)
