Solid Edge 工程圖儲存的設定 – 2023/05/05

5
五月
Posted by Monica
Category:
無迴響

在工程圖使用中，使用者會有很多頻繁用到的BOM、註記…等等，可以透過儲存設定將設定好的類型於下次使用，

就能節省使用者在繪製工程圖的時間。

而在更換電腦或是軟體版本升級之後，應該備份哪些資料讓設定依然保留？

步驟1 步驟2 步驟3

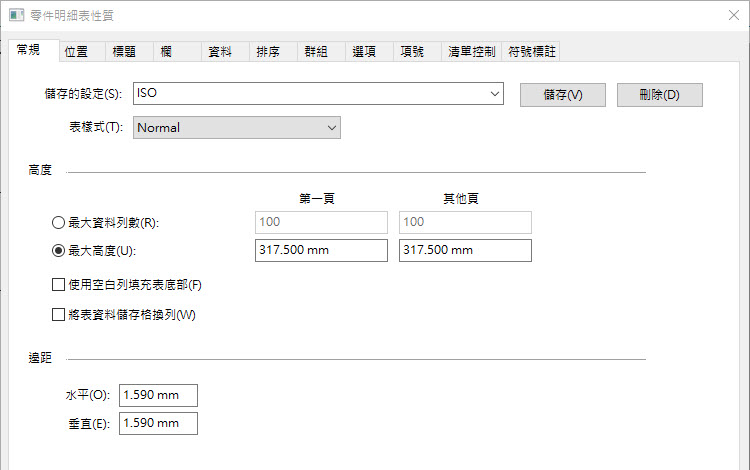

工程圖的使用中，很多功能在【常規】頁籤中，都可以在【儲存的設定】這裡輸入一個名稱按下【儲存】，
將現階段設定的功能情況和數值記錄下來。
以提供下一次重複使用！

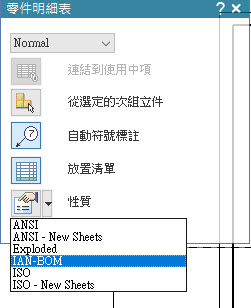

後續重複利用，只需要在功能介面中，【性質】右側下拉選單，即可選到曾經設定好的值。

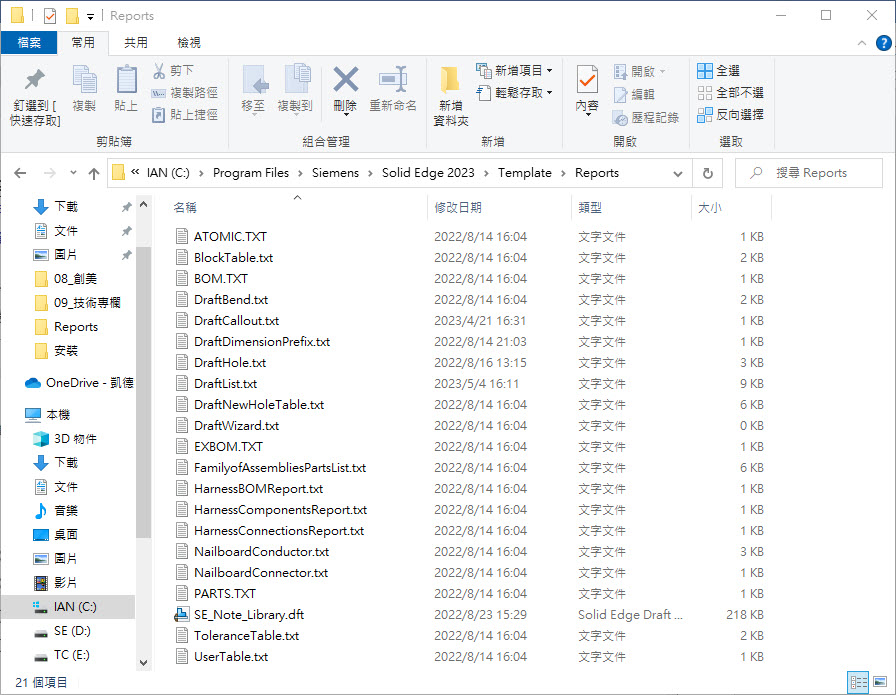

儲存下來的資訊會放到Template的Reports　(預設路徑：C:\Program Files\Siemens\Solid Edge 2023\Template\Reports)中，
因此若更換電腦或是軟體升級時，需要將此資料夾覆蓋到新的電腦或是版本資料夾中。...(完)
※ 此路徑以Solid Edge 2023版本做為示範。

蔡義智 Ian Tsai
