Solid Edge – 工程圖號球流水號設定 – 2024/10/11

十月

Posted by Monica

Category:

若在Solid Edge工程圖中，已經建置好「BOM表」與「符號編號」(號球)了，如果後續要隱藏零件及更改編號，

會發現「項目號」並沒有更著連動，類似情況，可透過「零件明細表」的設定，幫助我們排除零件與重新編號。

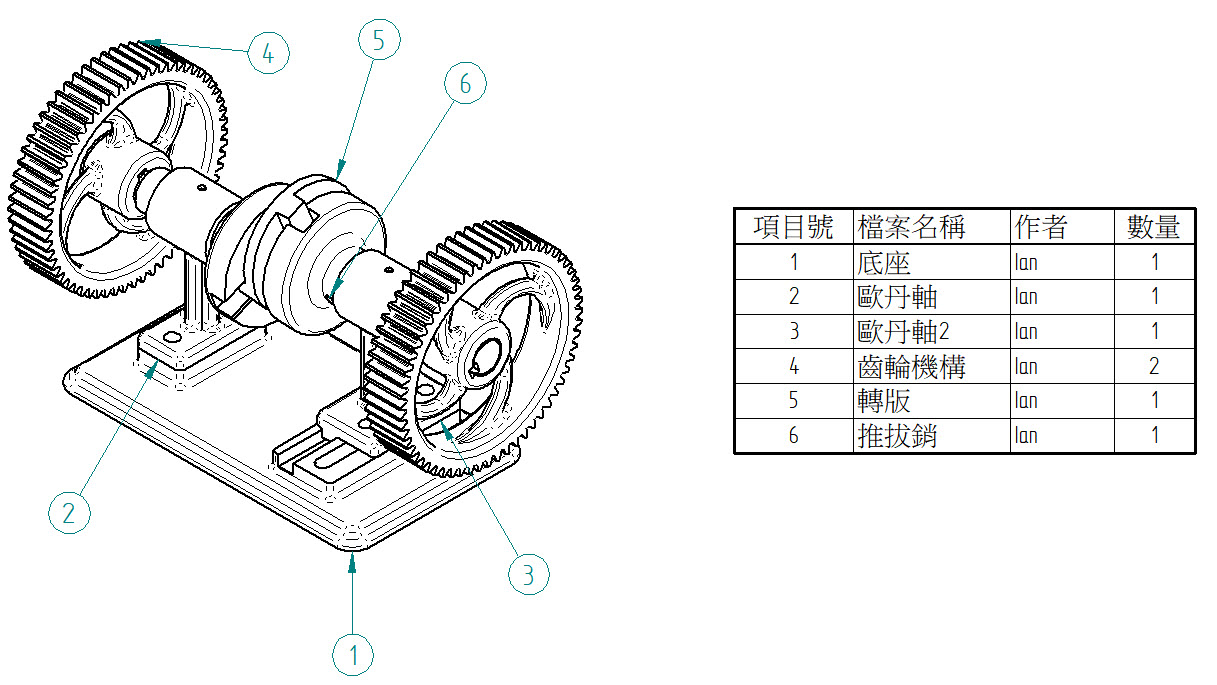

如下所示，圖紙視圖中，“BOM表” 的設定與 “編號” 已經完成。

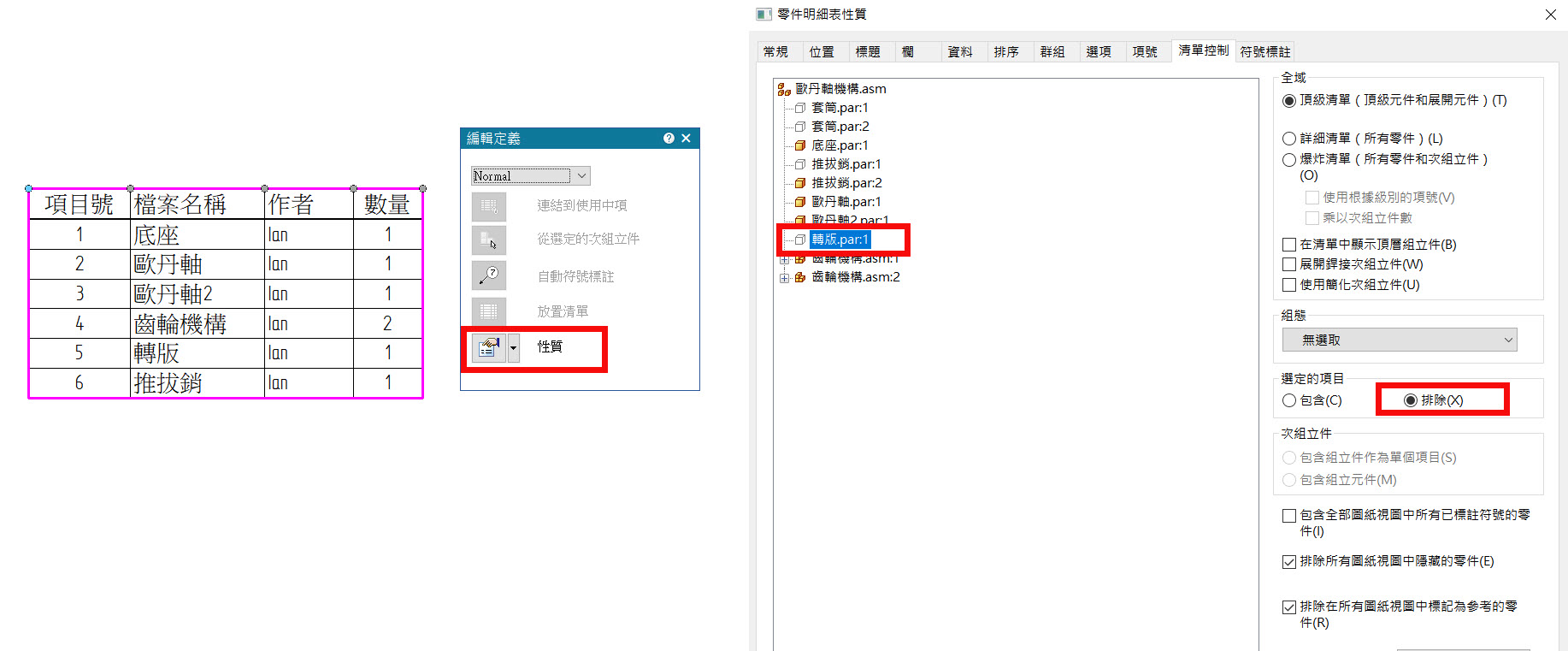

如果要對 “號球5”，進行零件上的 “排除”，可進到「零件明細表性質」，在清單控制中，對翻版元件，勾選「排除」。

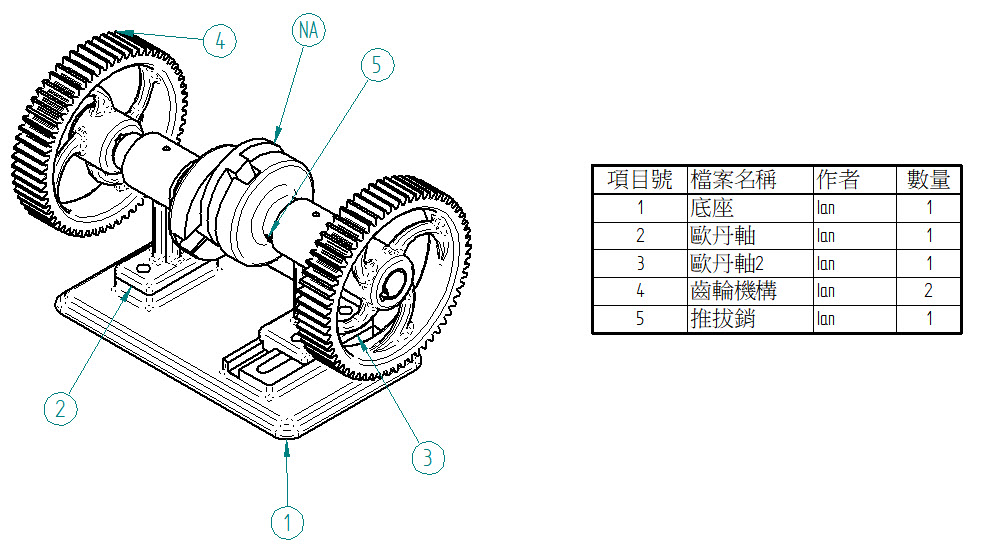

完成後，觀察BOM表，會發現原本在 “號球5” 的編號上，不會進行 “進位” 動作，號球會保留原本的編號，做 “讓位” 動作。

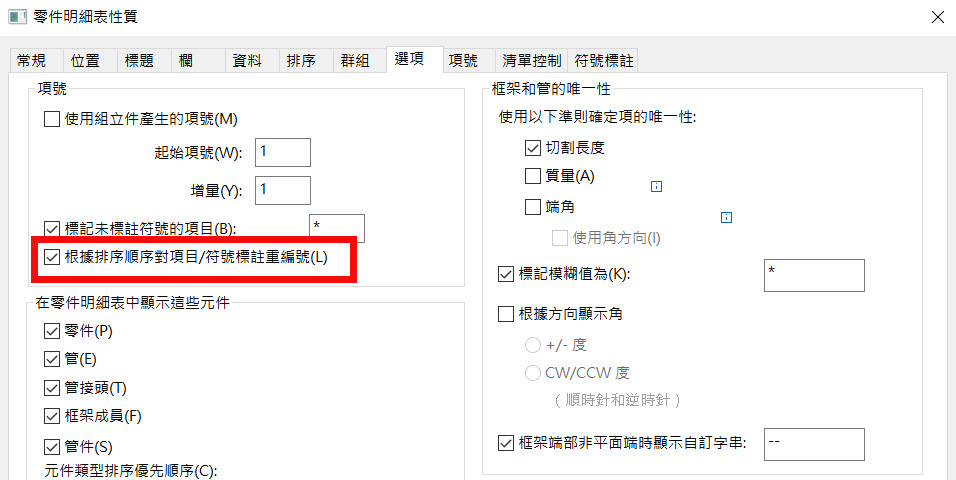

若要 “進位”，請在「零件明細表性質」→「選項」功能區內，勾選「根據排序順序對項目/符號標註重編號」。

勾選完，即可針對BOM表的編號進行 “流水號” 的設定。…(完成)。

方駿憲 J.S
