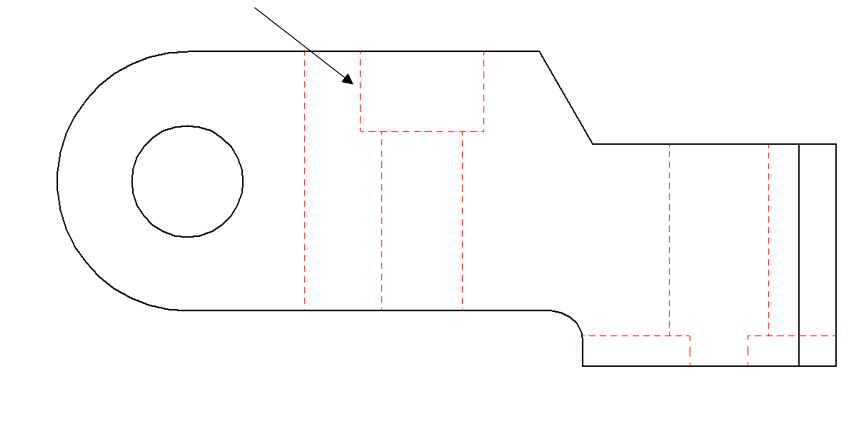

在Solid Edge工程圖作業中，線段類型可以自訂長度或間距。

步驟1 步驟2 步驟3 步驟4

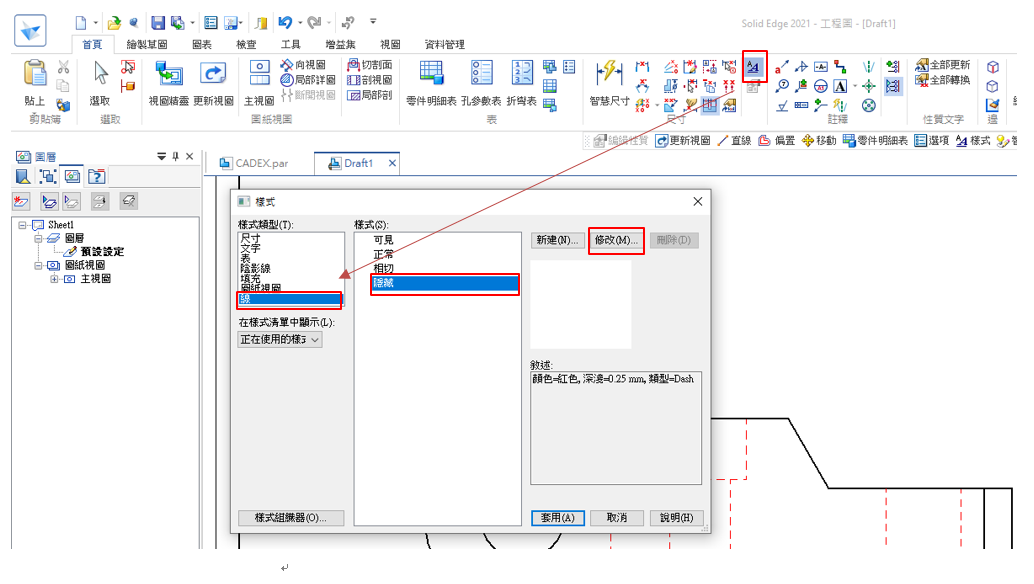

點選【樣式】→【線】→【隱藏】→【修改】。
※在樣式清單中顯示可選擇正在使用的樣式。

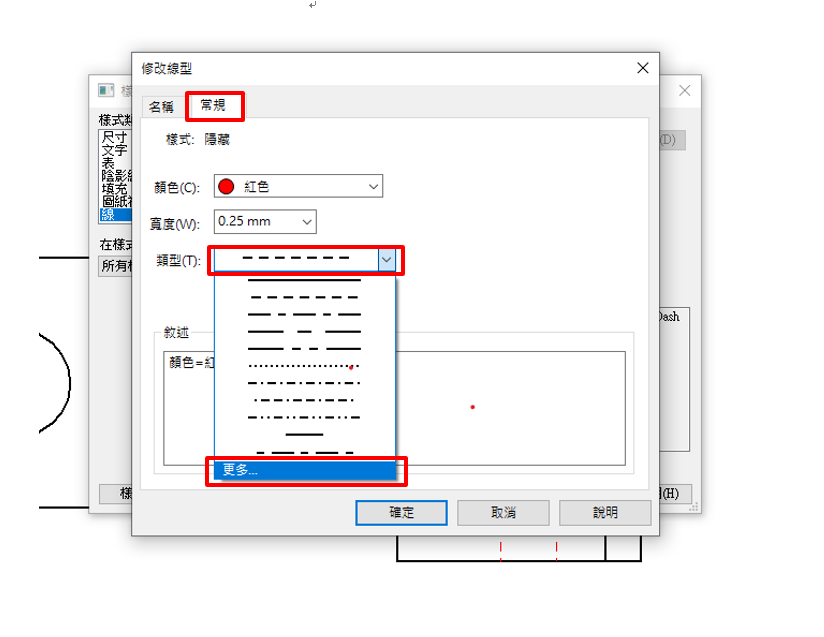

選取【常規】→選取【類型】→選取【更多】。

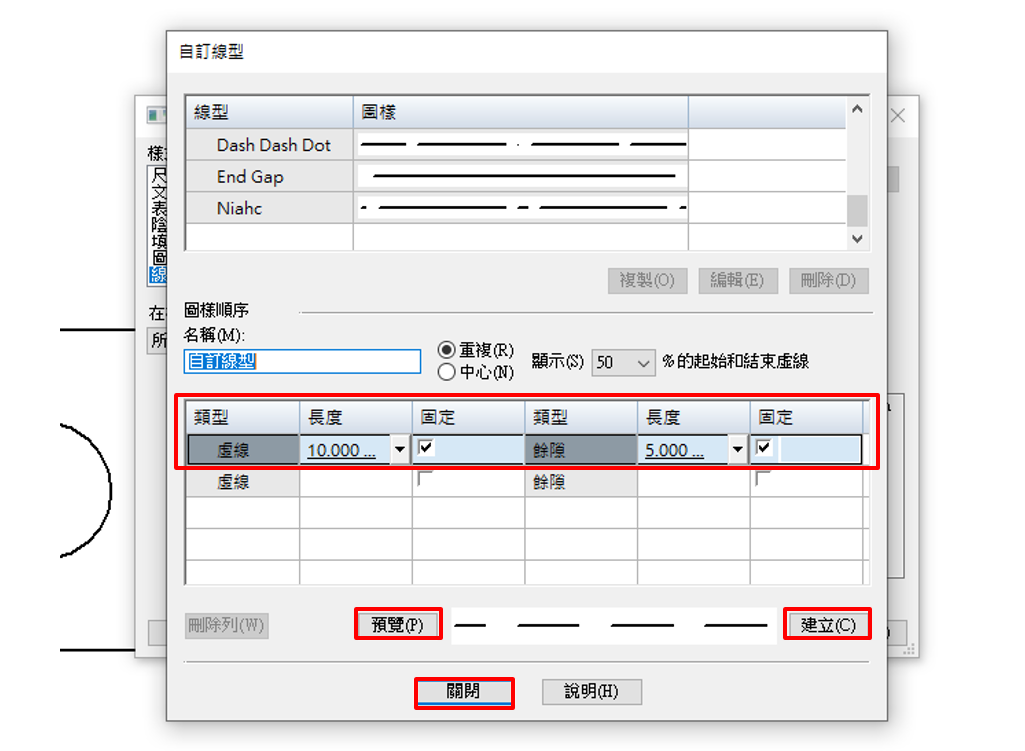

【可自訂線類型的長度及間距調整】→選擇【預覽】→選擇【建立】→選擇【關閉】。
※【固定】功能打勾，會依設定【長度】做顯示。

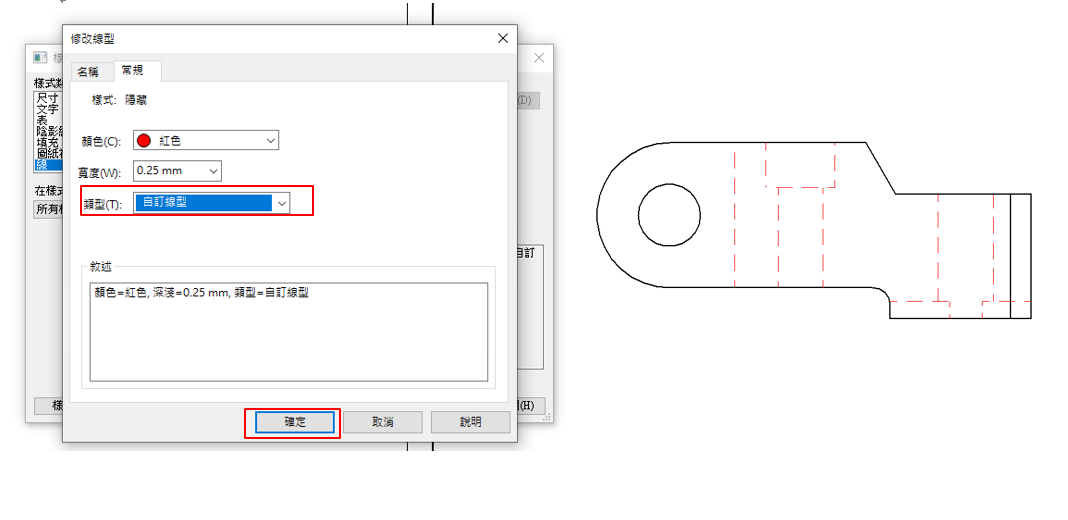

設定完成後套用，即可完成。...(完)

鄭鈞 Vic_Cheng
