Solid Edge 幾何控制器取消即時預覽 – 2021/03/05

三月

Posted by Monica

Category:

Solid Edge「同步建模」中使用“幾何控制器"時，因為會即時顯示修改結果的預覽，有時候會不方便使用者搭配“物件鎖點"來使用，Solid Edge也提供暫時先取消幾何控制器的即時預覽，方便使用者應用於各種情況。下文示範透過“幾何控制器"搭配“物件鎖點"將該零件厚度修改為一半。

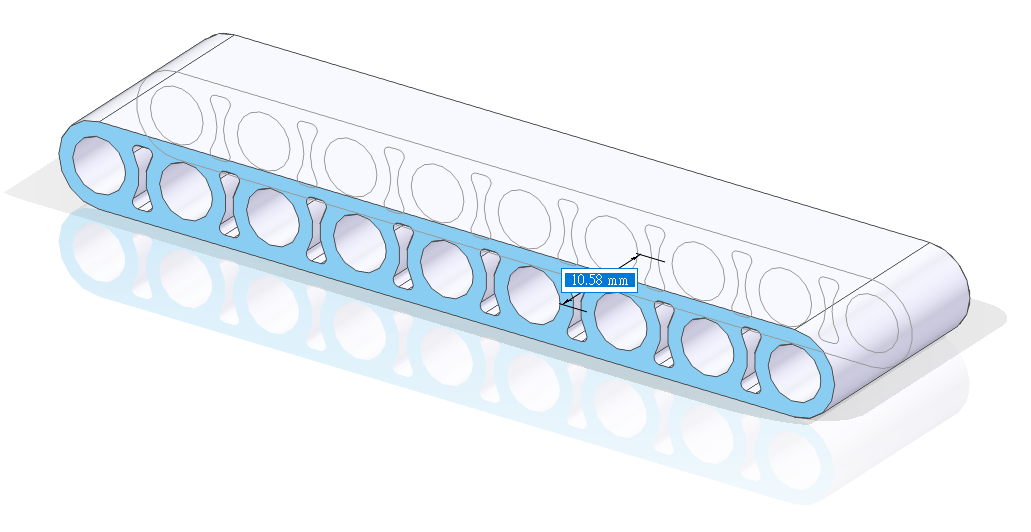

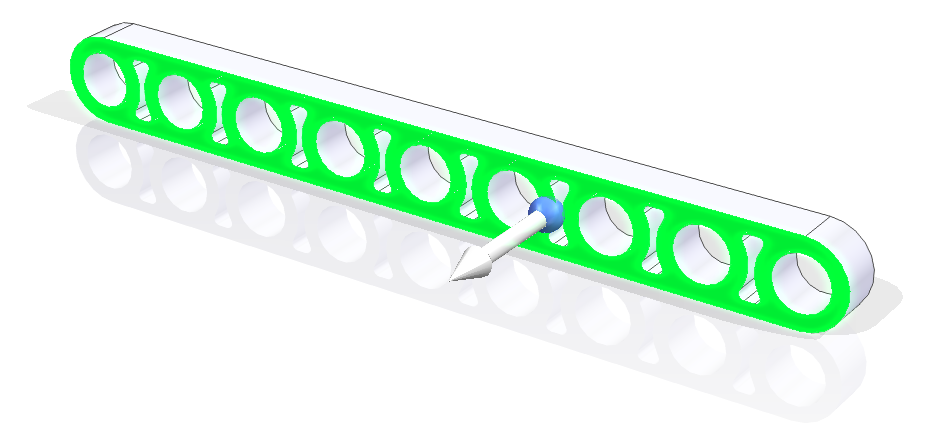

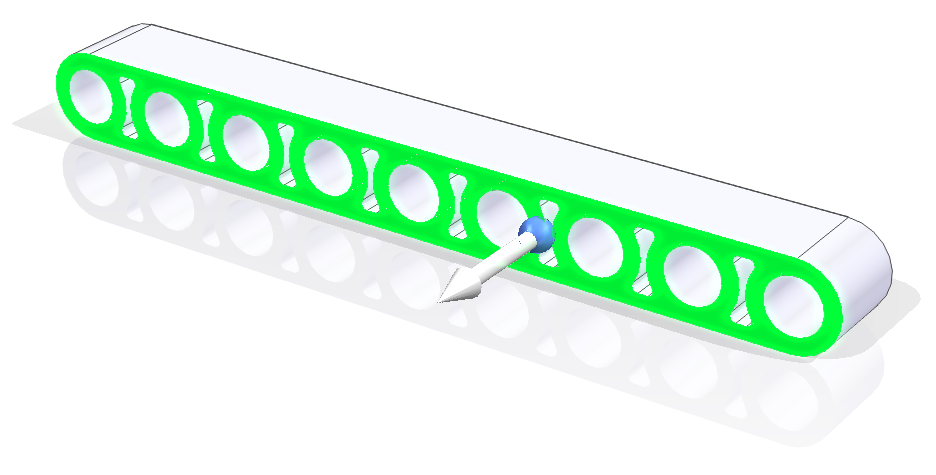

選擇欲移動修改的區域後，點選方向"軸作面移動"，滑鼠移動時，即預覽修改結果。

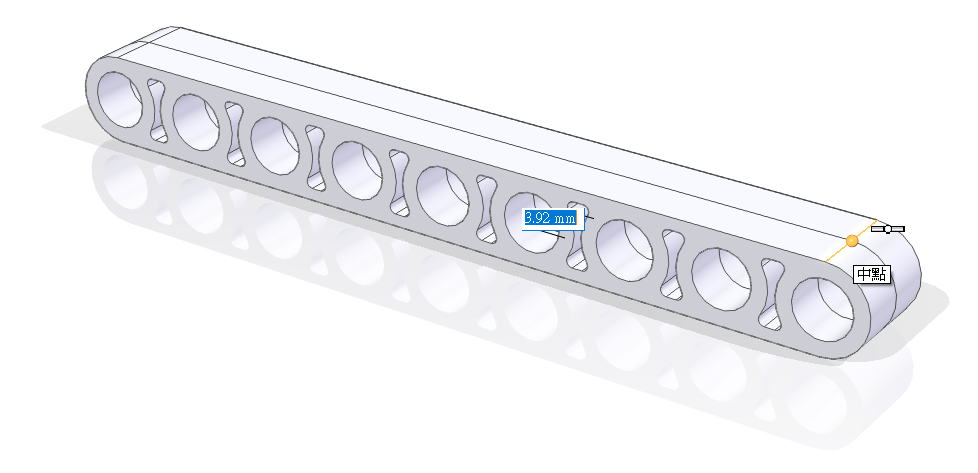

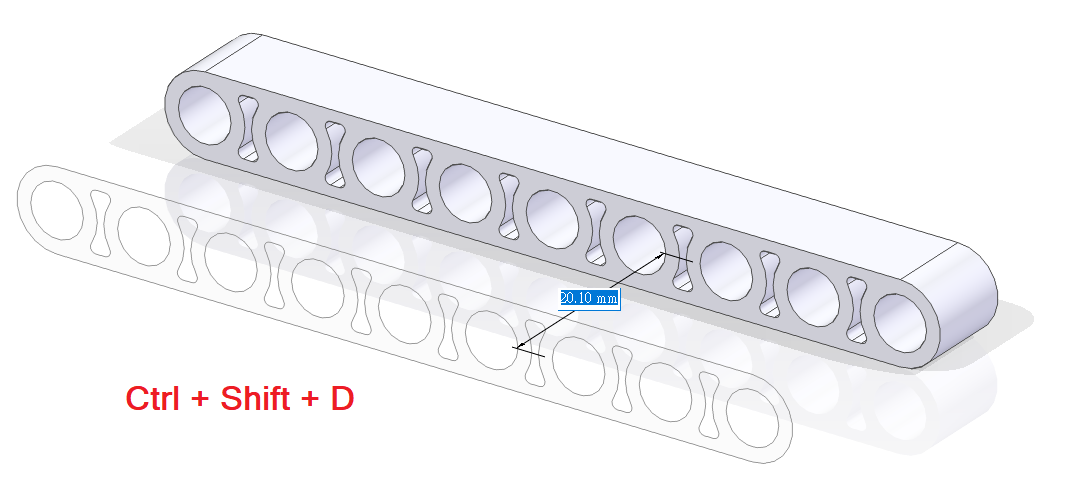

此時鍵盤按下"Ctrl + Shift +D"，原有模型將不再即時預覽修改結果，且另外產生一預覽平面方便作"物件鎖點"使用。…(完成)

王子厚 Tim Wang
