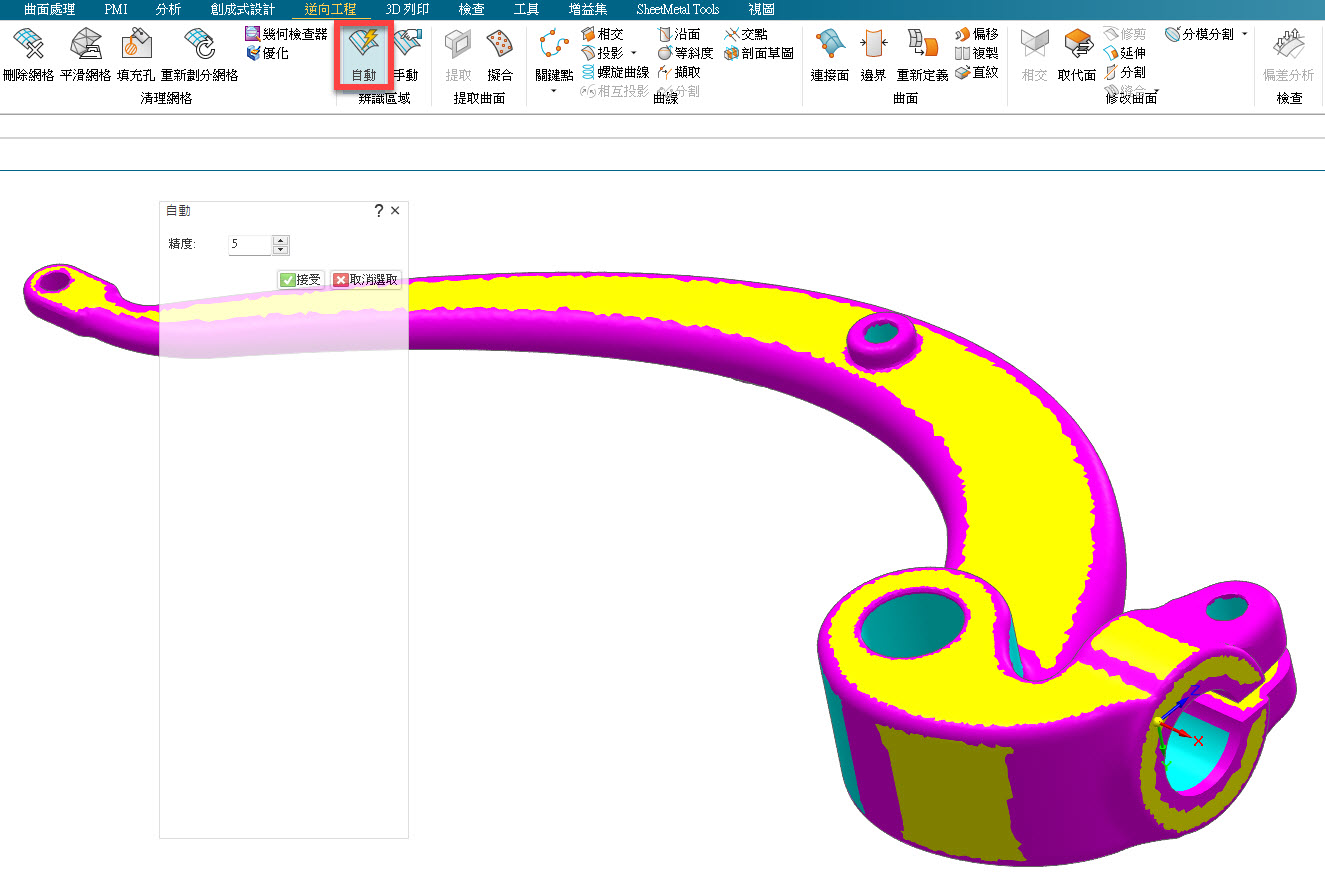

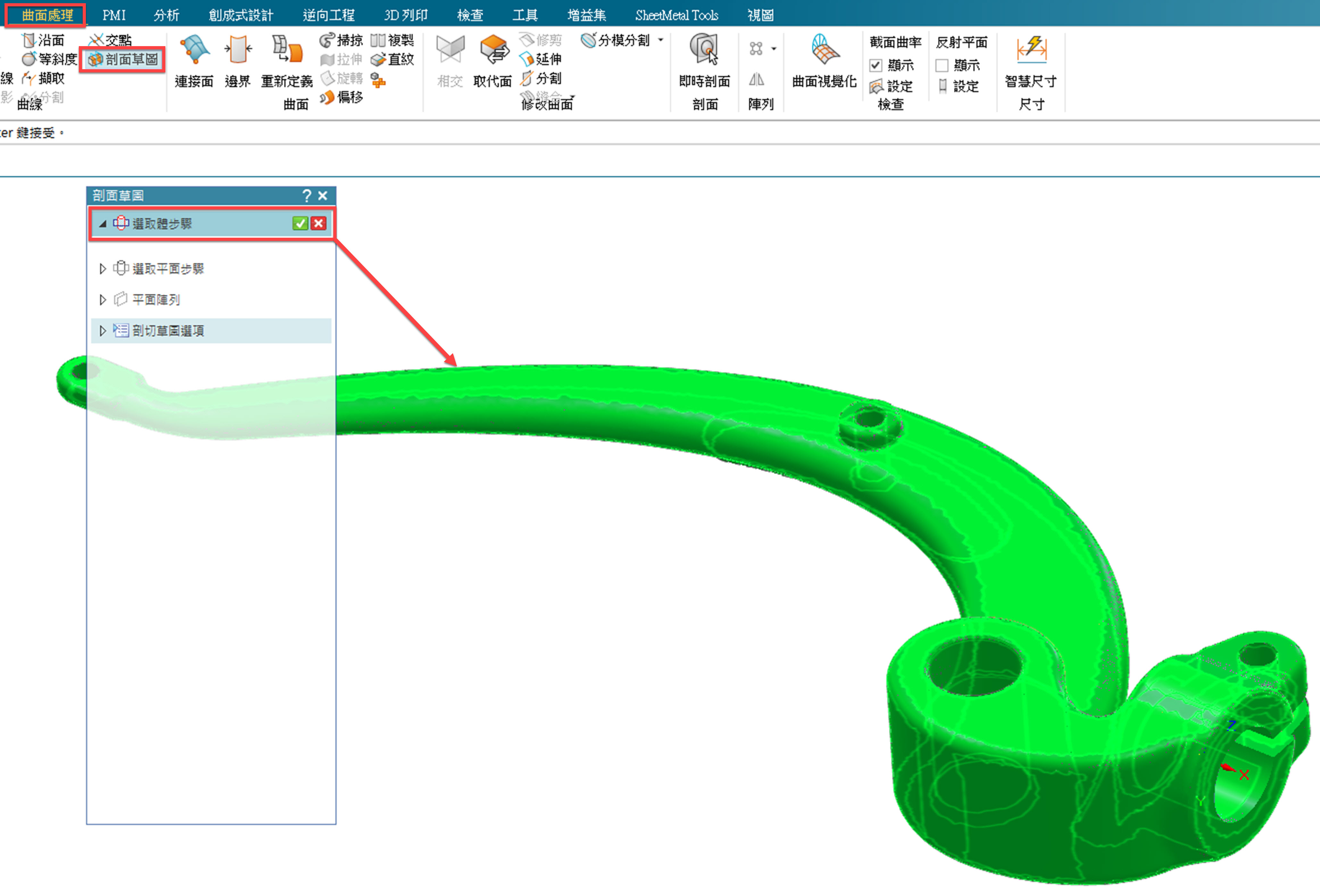

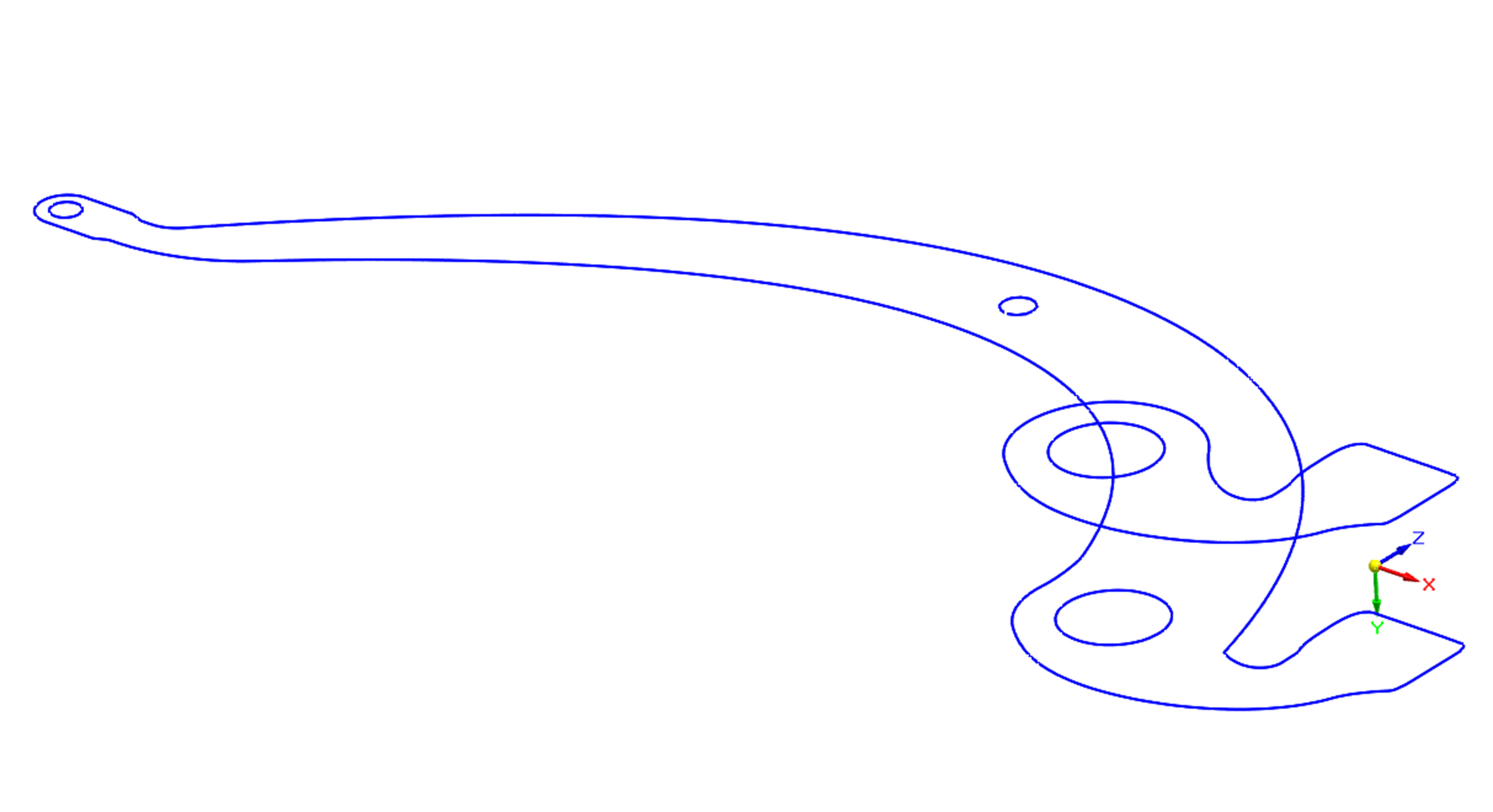

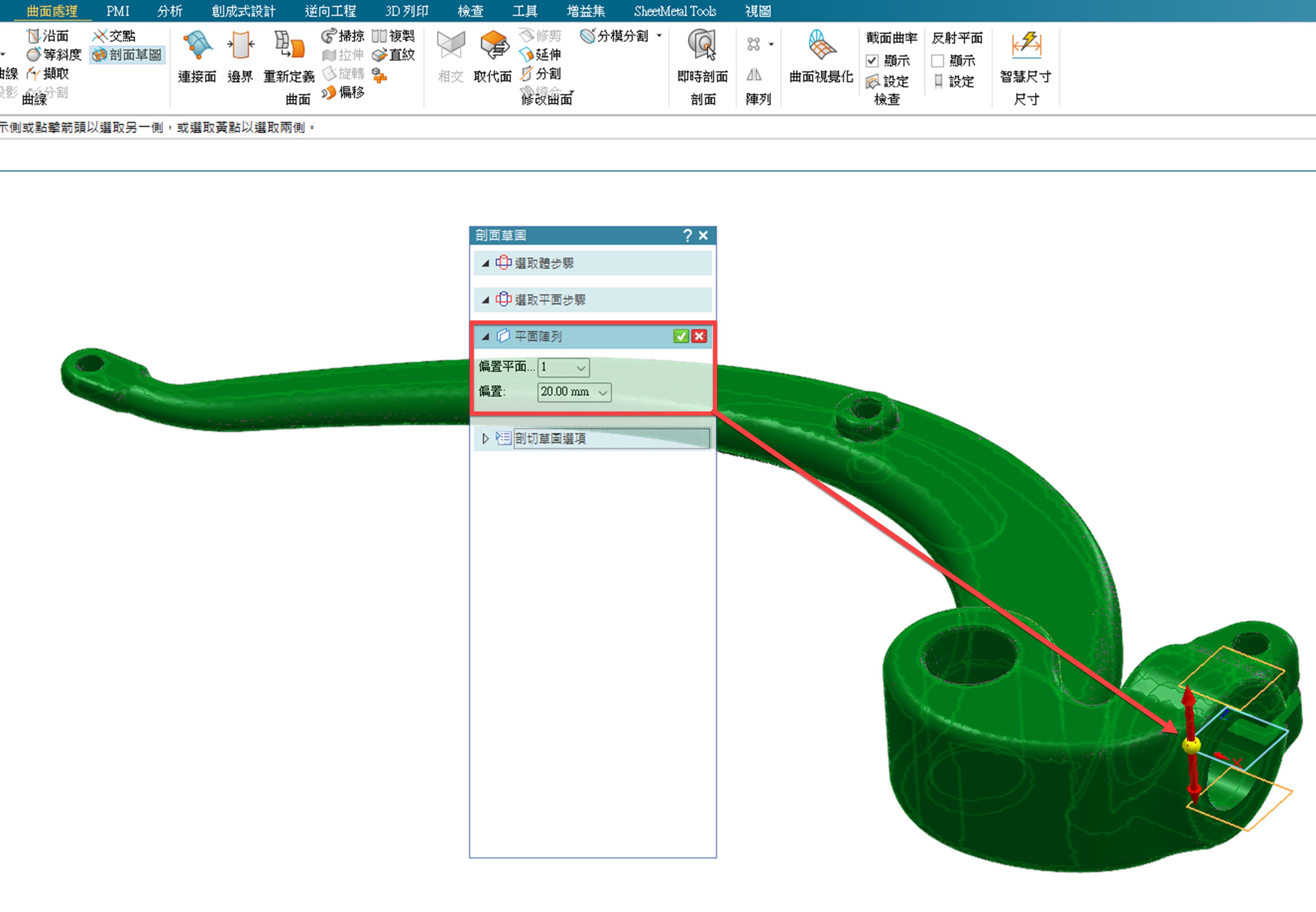

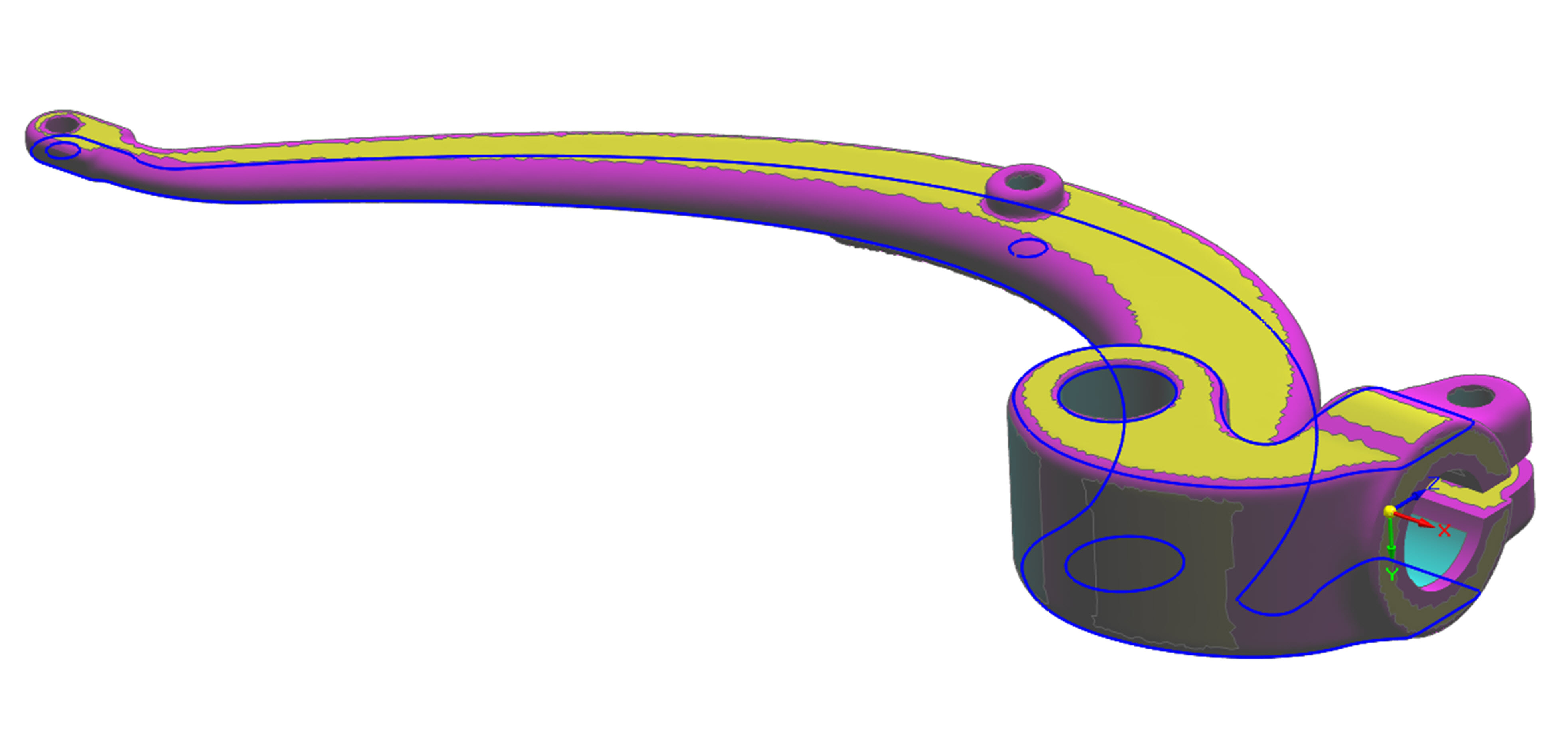

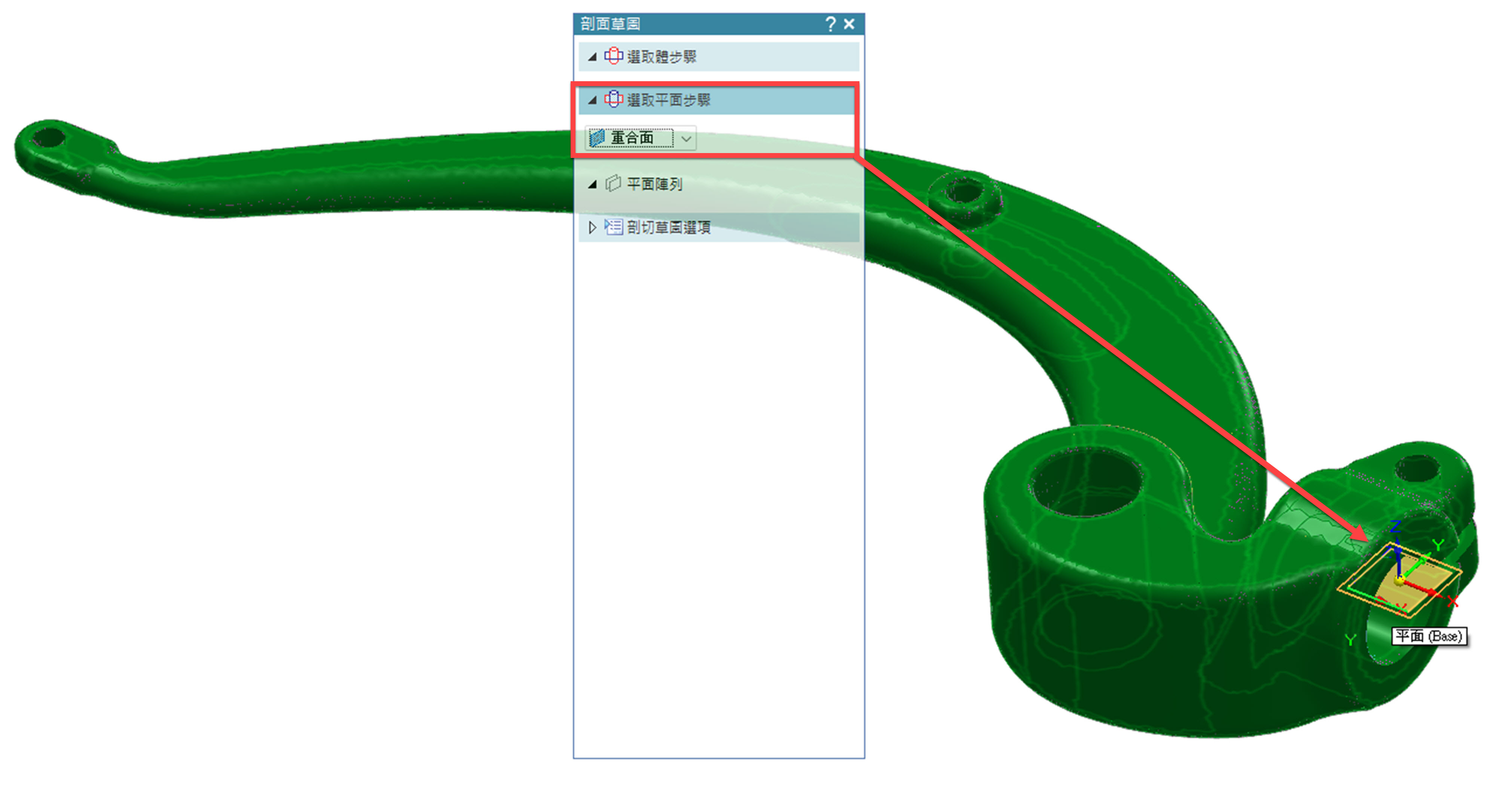

Solid Edge 建立剖面草圖 – 2022/12/23 23 十二月 Posted by Monica Category: 造型曲面 無迴響 透過陣列平面建立多個草圖,可用於正向或逆向檔案辨識截面,一次創建多個草圖,此範例以逆向網格體進行演示。 步驟1 步驟2 步驟3 步驟4 步驟5 首先點選「逆向工程」 → 「自動辨識區域」在網格中建立區域面,便後續識別草圖實體。 。 點選「曲面處理」→「剖面草圖」,選取網格體後按「右鍵」確定。 。 選擇參考平面。 。 選擇是否偏置參考平面,輸入偏置的「平面數量」」及「偏置距離」,「左鍵」點選箭頭可更改方向, 點選黃點更改為對稱偏置,若不須偏置則輸入「偏置平面」0即可,完成後按「右鍵」確定。 。 完成。 。 。 廖芳儀 Carrie Liao
