Solid Edge–性質管理器–產生BOM表 – 2024/08/23
23
八月
每個檔案的「性質屬性」內容都是十分重要的資訊，尤其是，檔案資訊正確，就能降低出錯率，
工程師都會使用工程圖抓取零件、組件的「性質資訊」，不管是：檔名、作者、時間、加工方式，甚至廠商資訊…等等，
或是，產出BOM表的資訊也會來自零件、組件的「性質」，以達成數據單一控制，
但過程中，很容易出現，後來想要加個性質資訊，給到所有模型，或是，過去已經建立的模型，
若要一個一個檔案開啟非常耗費時間，這時，就可以利用「性質管理器」快速添加。
步驟1 步驟2 步驟3 步驟4 步驟5

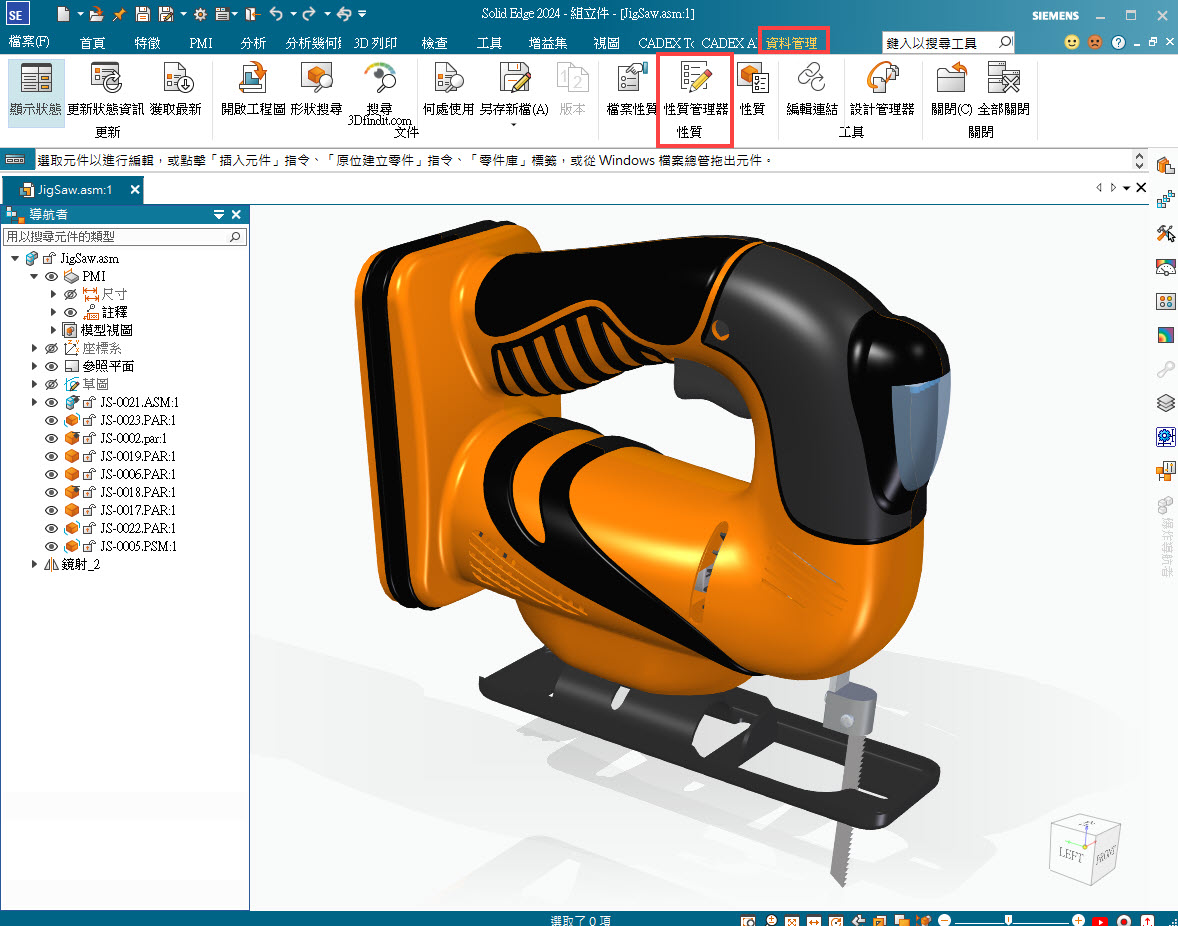

點選【資料管理】→【性質管理器】。

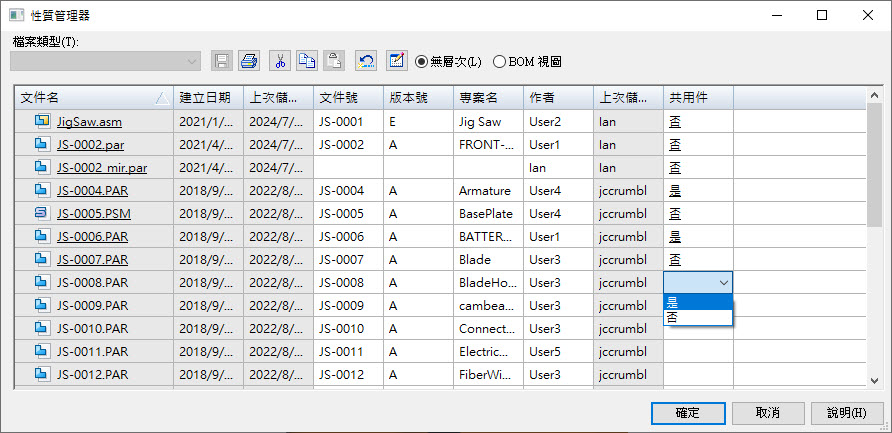

可以選擇【無層次】或【BOM視圖】呈現。

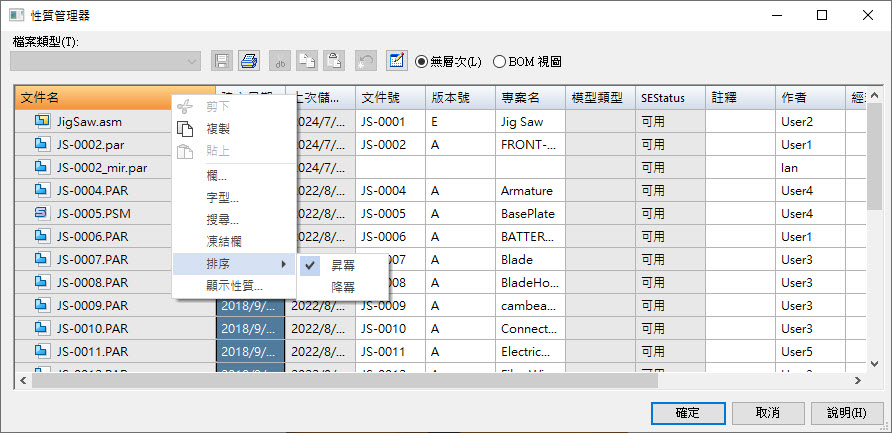

■【無層次】–可根據各個欄位的昇冪、降冪來排序，且所有零件、組件都是第一階。

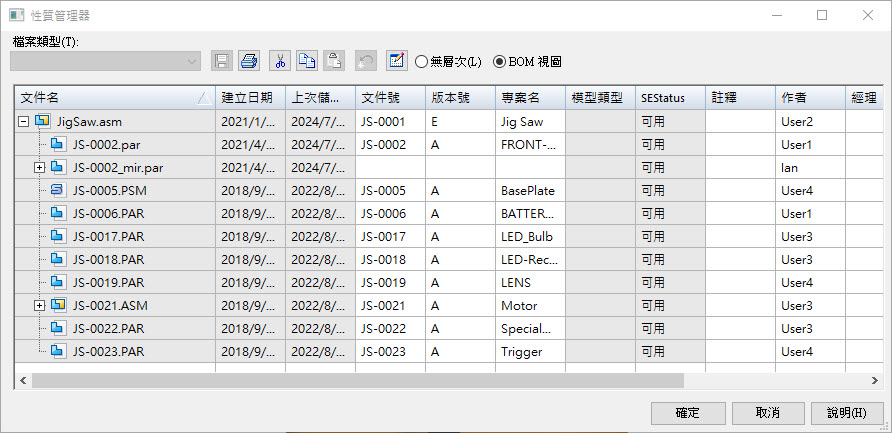

■【BOM視圖】–可根據個欄位昇冪、降冪排序，另以階層呈現。
■【無層次】–可根據各個欄位的昇冪、降冪來排序，且所有零件、組件都是第一階。
■【BOM視圖】–可根據個欄位昇冪、降冪排序，另以階層呈現。
若要加入新的欄位，在欄位上按右鍵選單，可以執行【欄…】或【顯示性質…】

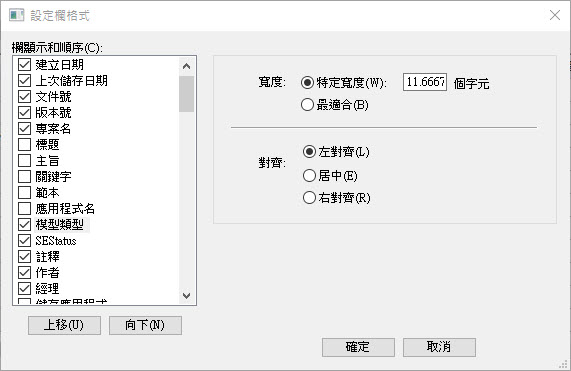

■【欄…】–可勾選已有項目，系統項目、任一個零件有添加的性質、既有項目，同時可以透過上移、向下挪動排列順序。

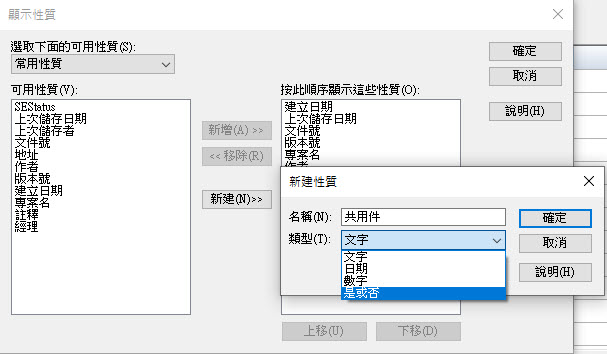

■【顯示性質…】–將所有項目分類開來，且若要額外新增可以點選【新建】，即可增加項目，增加欄位之後在將零件性質內容輸入到欄位中，性質也可以透過上移、下移挪動順序，再將整體的組件存檔，所有性質就會存入所有的零件中。
※性質類型可以是文字、日期、數字、是或否。
■【欄…】–可勾選已有項目，系統項目、任一個零件有添加的性質、既有項目，同時可以透過上移、向下挪動排列順序。
■【顯示性質…】–將所有項目分類開來，且若要額外新增可以點選【新建】，即可增加項目，增加欄位之後在將零件性質內容輸入到欄位中，性質也可以透過上移、下移挪動順序，再將整體的組件存檔，所有性質就會存入所有的零件中。
※性質類型可以是文字、日期、數字、是或否。

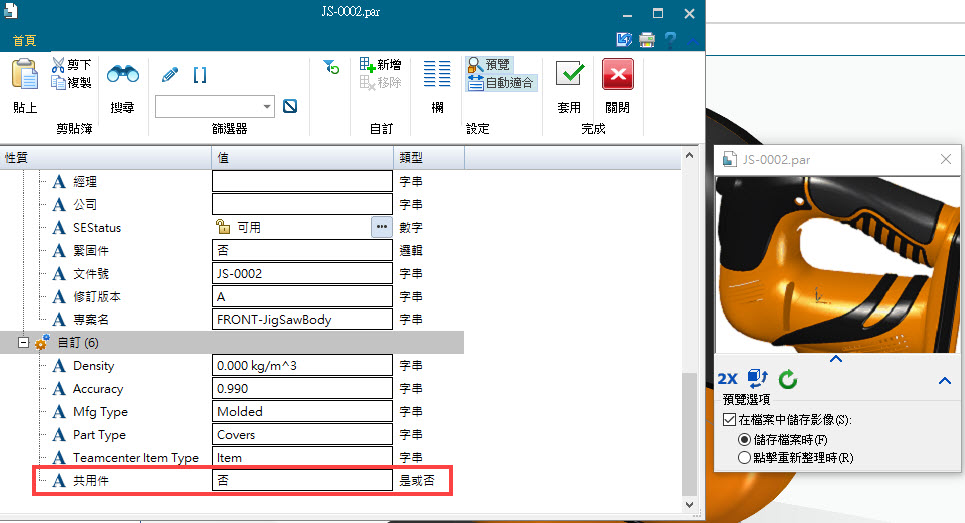

組件存檔後，個別檔案就會看到新建的性質。
若想快速出一個清單。

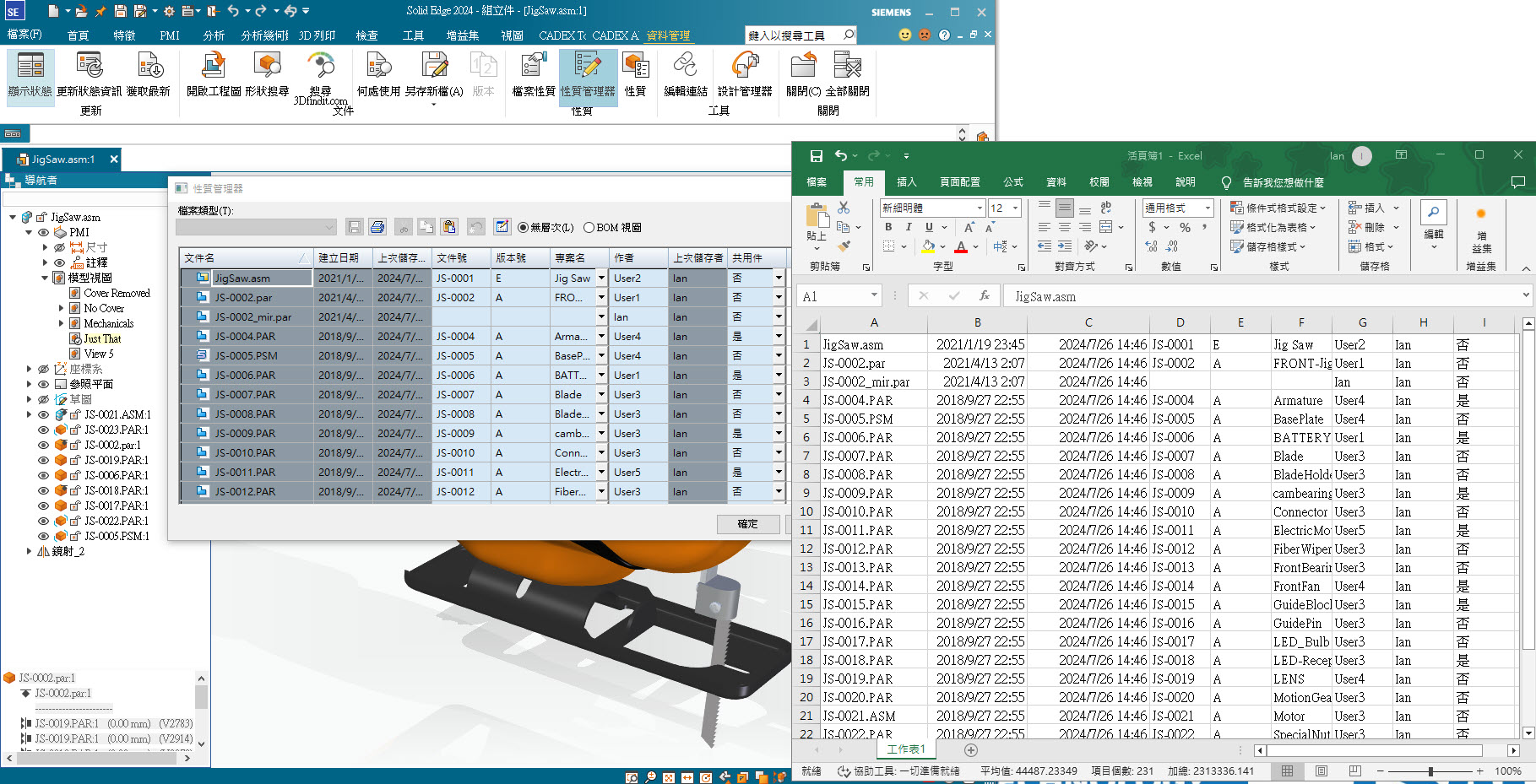

■ 方法一：點選第一個欄位後再按shift點最後一個欄位，複製貼上在excel中。

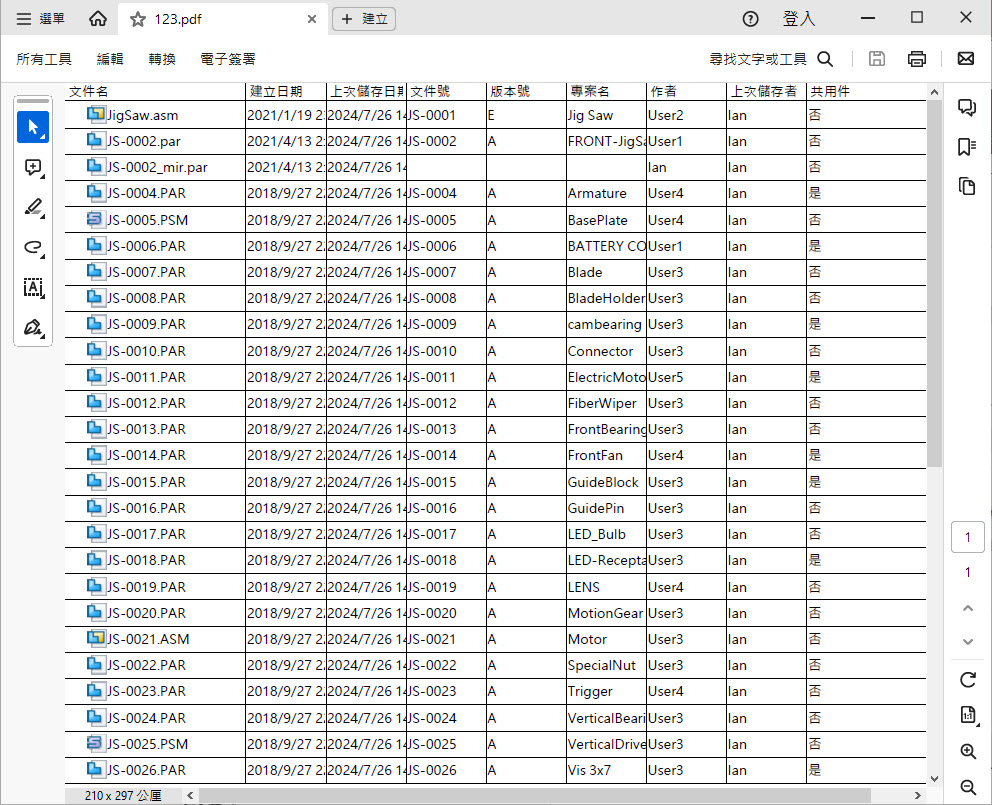

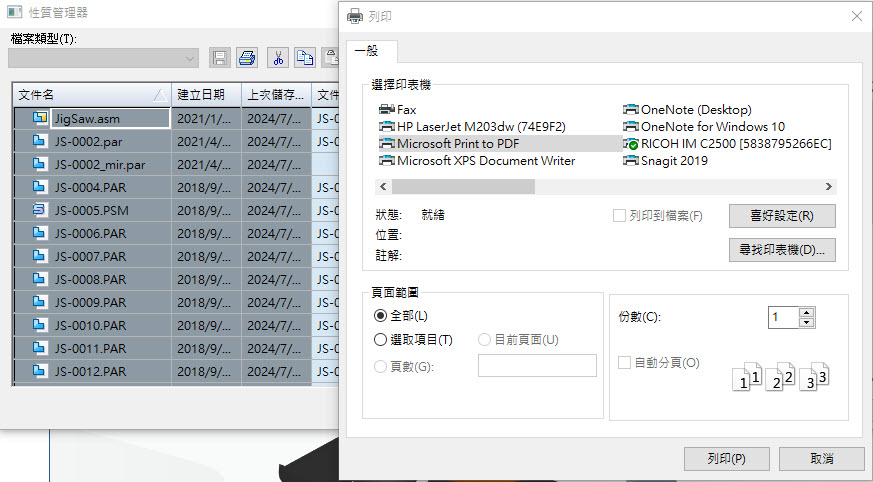

■ 方法二：利用列印匯出PDF，選擇【列印】→【Microsoft Print to PDF】(電腦必須有安裝Adobe PDF)

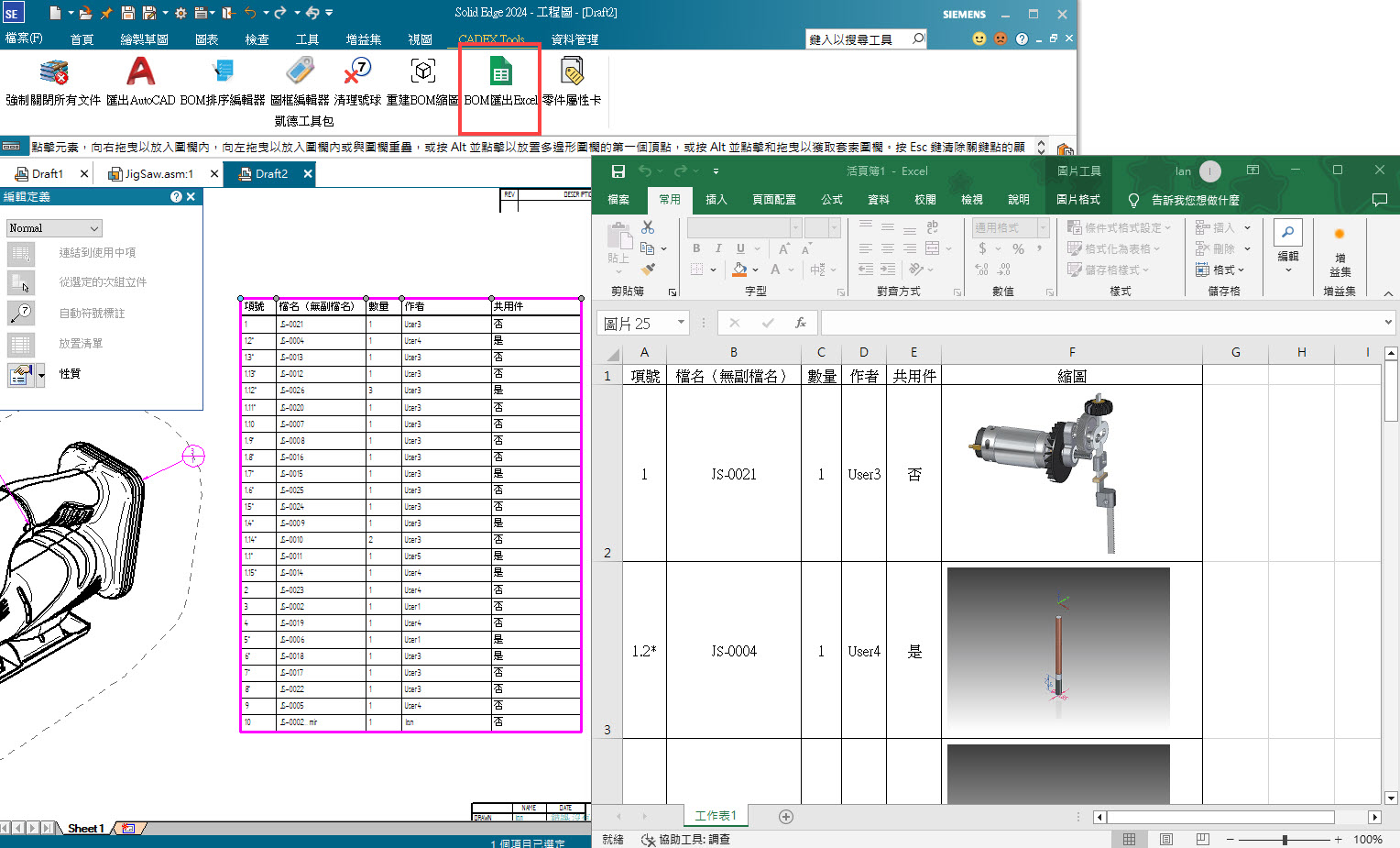

■ 方法三：在工程圖產出BOM表後，使用【CADEX Tools】→【BOM匯出Excel】功能。…(完成)
■ 方法一：點選第一個欄位後再按shift點最後一個欄位，複製貼上在excel中。
■ 方法二：利用列印匯出PDF，選擇【列印】→【Microsoft Print to PDF】(電腦必須有安裝Adobe PDF)
■ 方法三：在工程圖產出BOM表後，使用【CADEX Tools】→【BOM匯出Excel】功能。…(完成)
蔡義智 Ian Tsai
