Solid Edge 擺正外來檔案中，歪斜模型的方法 – 2024/01/12
12
一月
當收到「3D外部檔案」，有時，開檔後發現模型是歪斜的，與世界座標不呈現水平或垂直的對齊狀態。
為方便後續作業，我們可以使用 Solid Edge「面相關」的功能來調整模型，使其轉正。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 操作示範影片

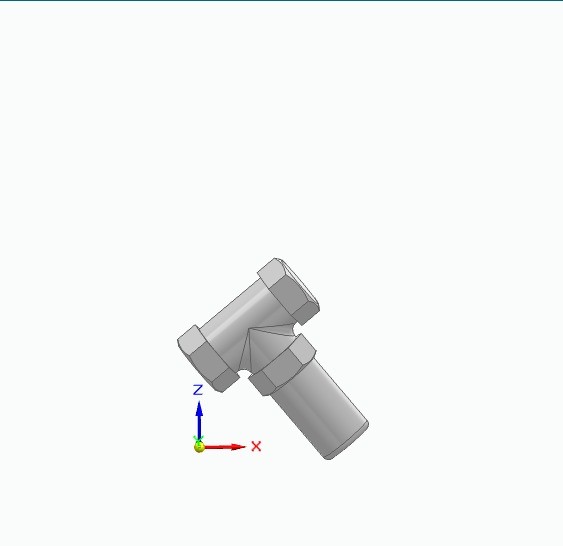

當開啟「外來檔案」時，發現模型呈現歪斜狀態，欲將其轉正。

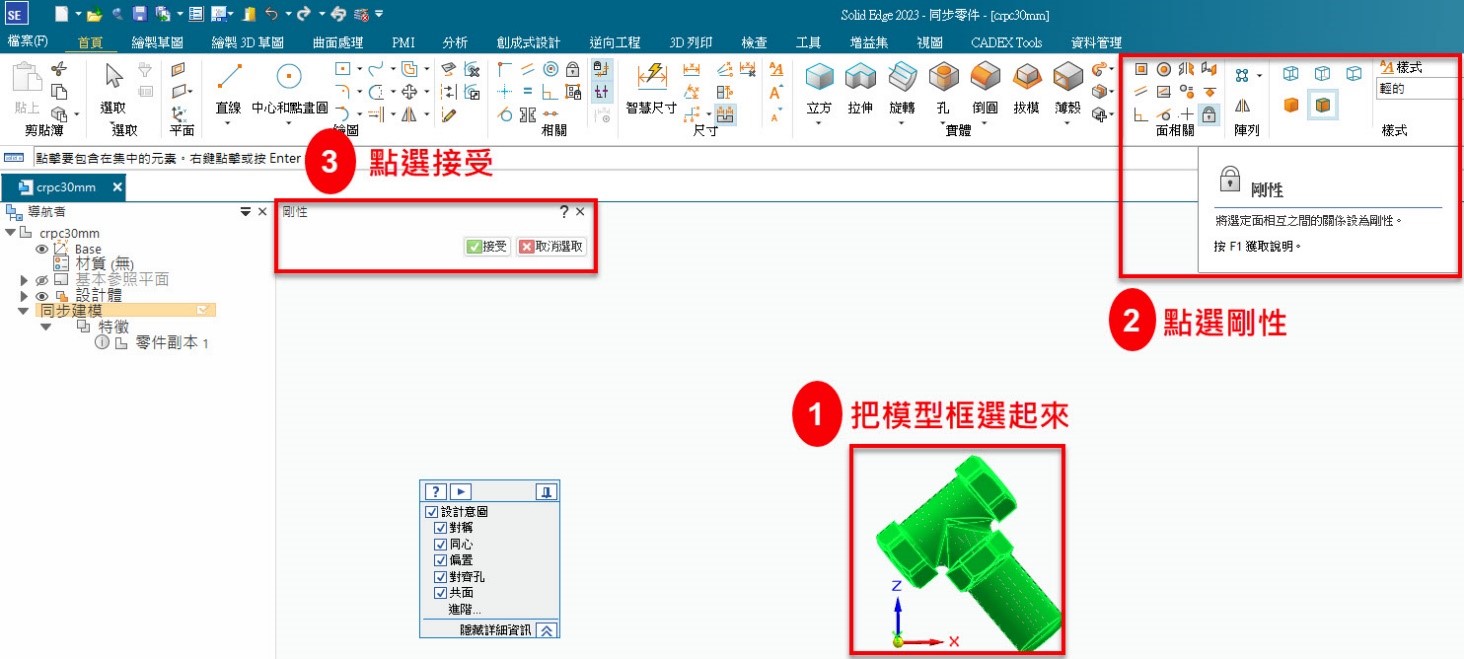

首先把模型「全部框選」起來，接著在「面相關」功能區裡選擇「剛性」，按下「接受」。

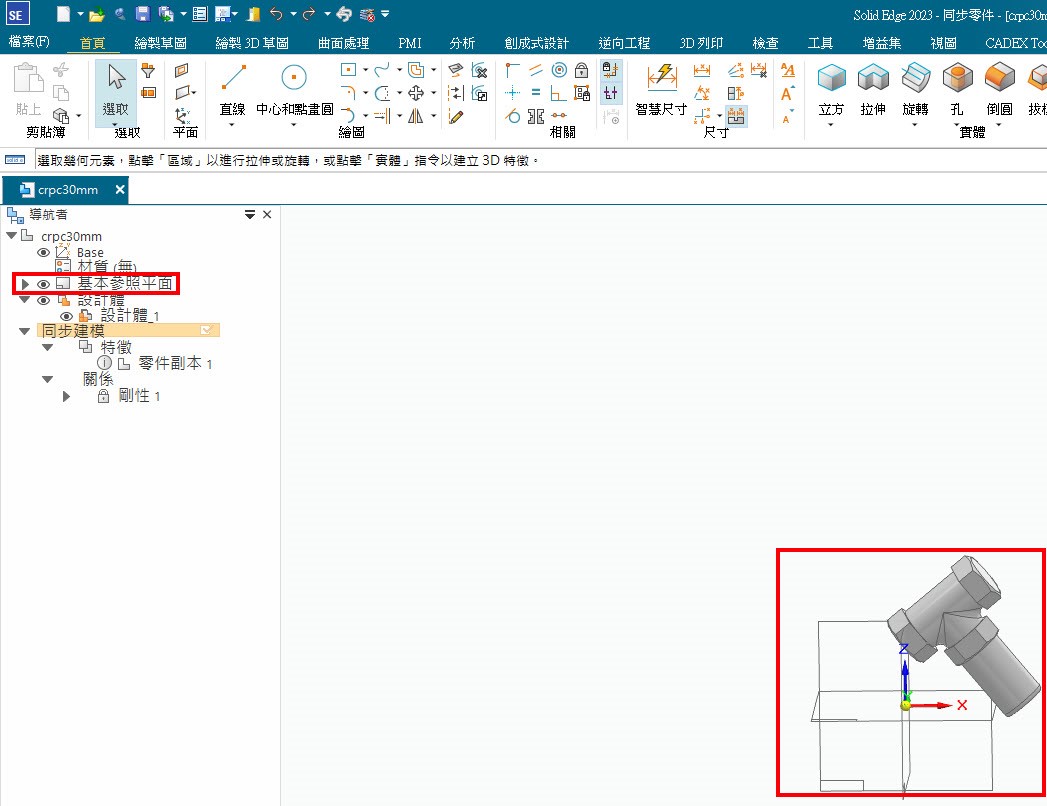

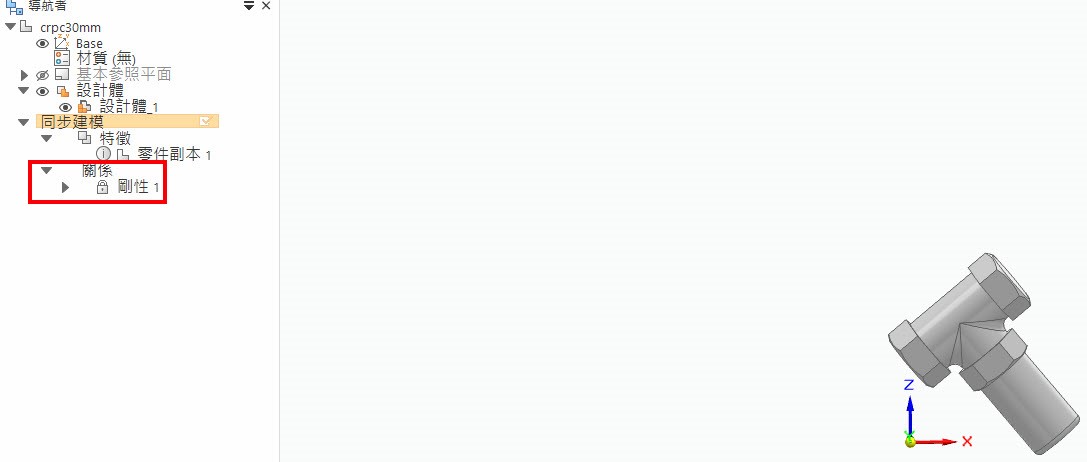

完成後，可以看到「導航者中」有剛性的關係條件。
完成後，可以看到「導航者中」有剛性的關係條件。

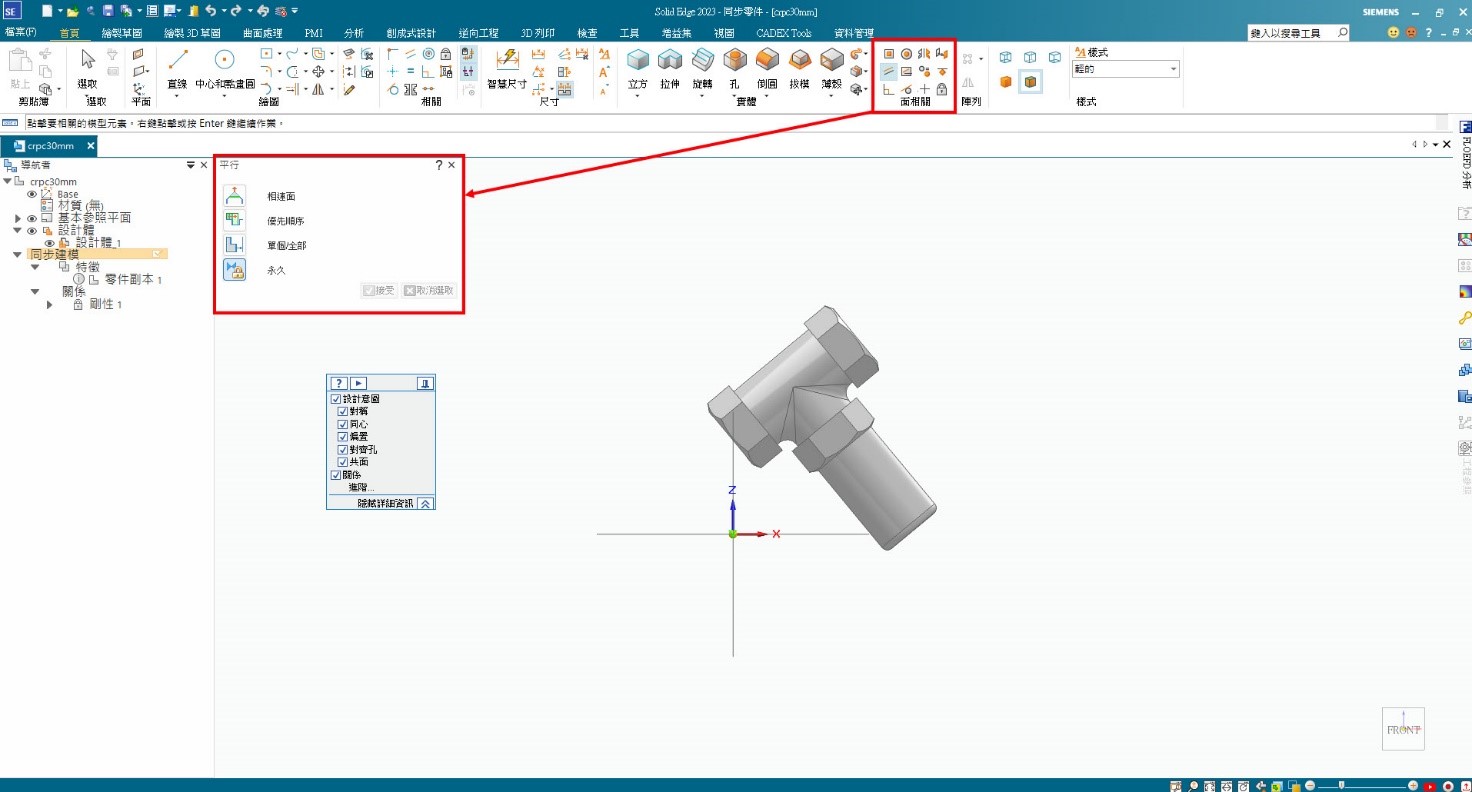

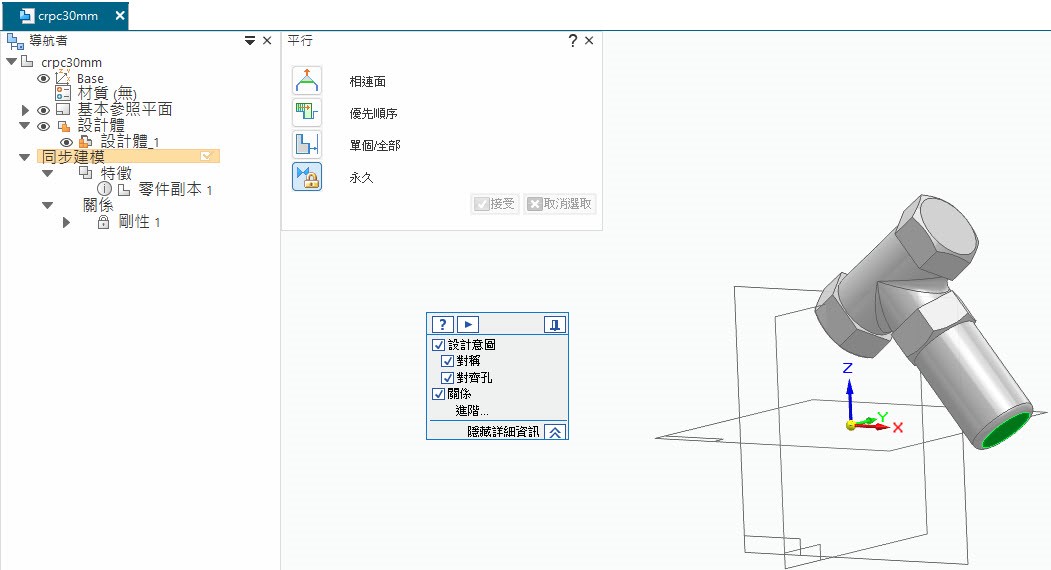

接著，打開「基本參照平面」，再點選「面相關」功能區中的「平行」。

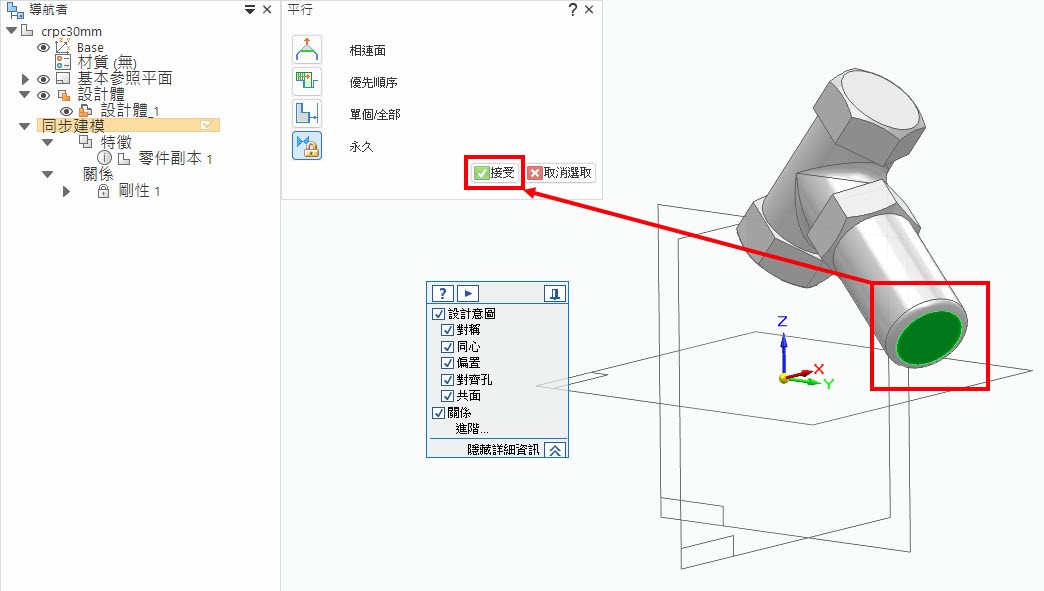

選擇零件「需要轉正的面」，
例如：範例模型的「底部面」，然後點擊「接受」。

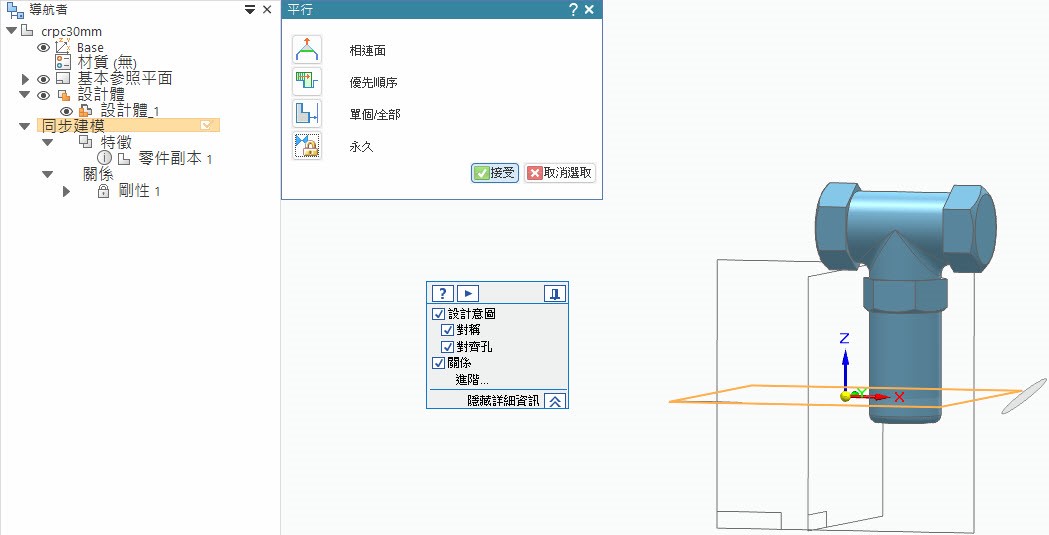

PS. 如果這個「平行關係」只是 暫時性 的，可將其「永久」取消選取。
例如：範例模型的「底部面」，然後點擊「接受」。
PS. 如果這個「平行關係」只是 暫時性 的，可將其「永久」取消選取。
選擇欲平行對齊的「參考平行面」，範例中示範，如XY平面，預覽並「確認」，接著點擊「接受」。

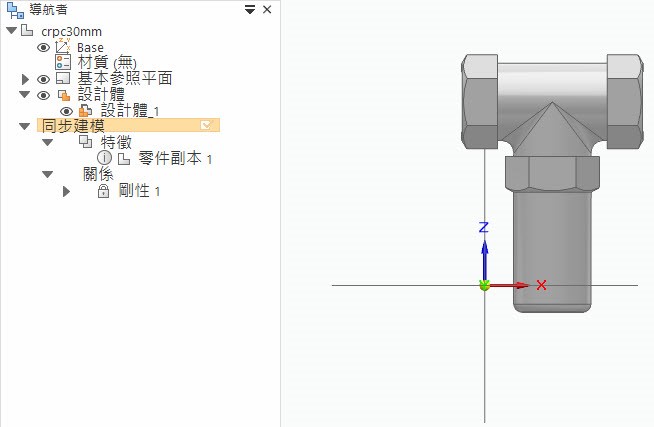

即可看到整個模型的底部面已對齊至XY平面，成平行狀態。
即可看到整個模型的底部面已對齊至XY平面，成平行狀態。

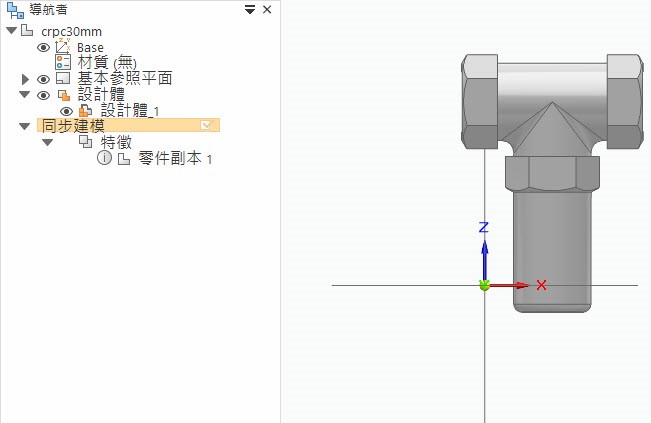

最後，可以自行選擇是否刪除「剛性關係」，以利修改模型；
或透過 開啟 或 關閉 「設計意圖」所啟動的幾何條件，配合進行修改模型。…(完成)
或透過 開啟 或 關閉 「設計意圖」所啟動的幾何條件，配合進行修改模型。…(完成)
吳 習 Frank Wu
