Solid Edge 模型視圖板應用 – 2024/10/25

十月

Posted by Monica

Category:

在Solid Edge Advanced PMI 模組裡，可以透過「模型視圖板」快速設定您需要出圖的視角方向、剖切的顯示與否、在3D標註的PMI資訊…等，

也能一併帶進該模型視圖。

接著，我們可透過「模型視圖板」進行出圖。

圖示步驟1 步驟2 步驟3 步驟4 步驟5

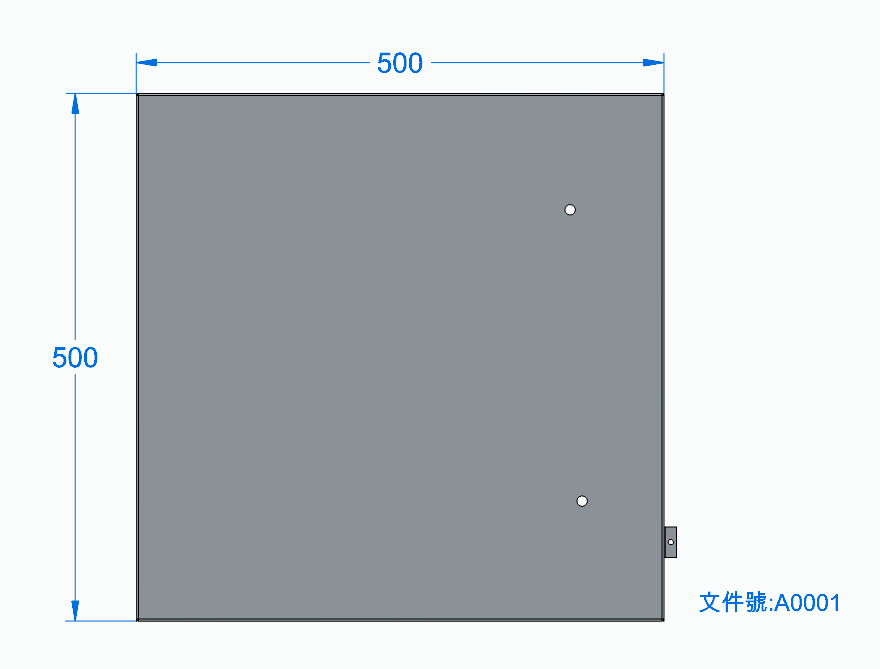

首先，我們可以透過「PMI尺寸」或「標註」等指令，在3D模型上進行資訊標註。

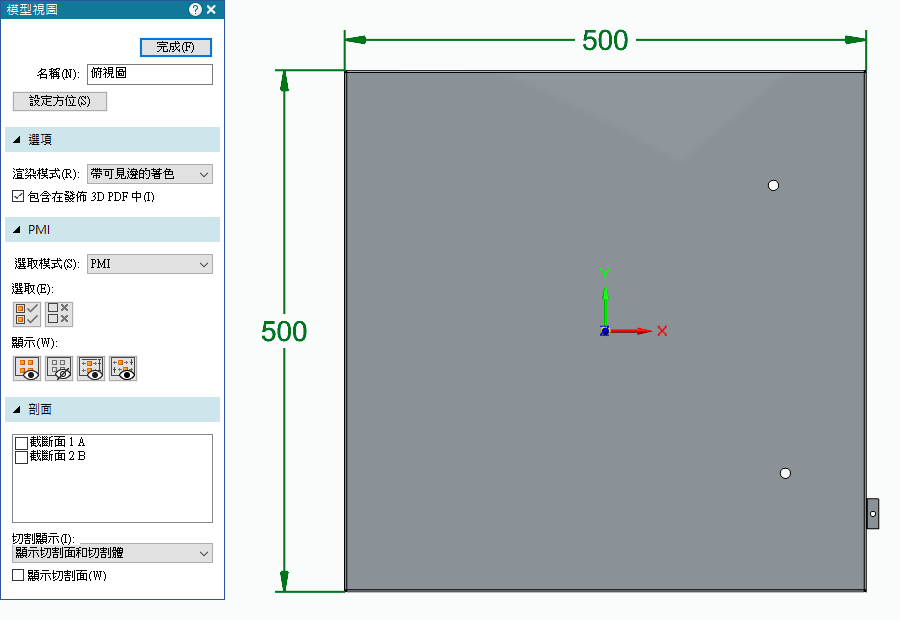

透過建立「模型視圖」，使用者可以設定「視圖方位」、「視圖渲染呈現方式」、「PMI資訊」。

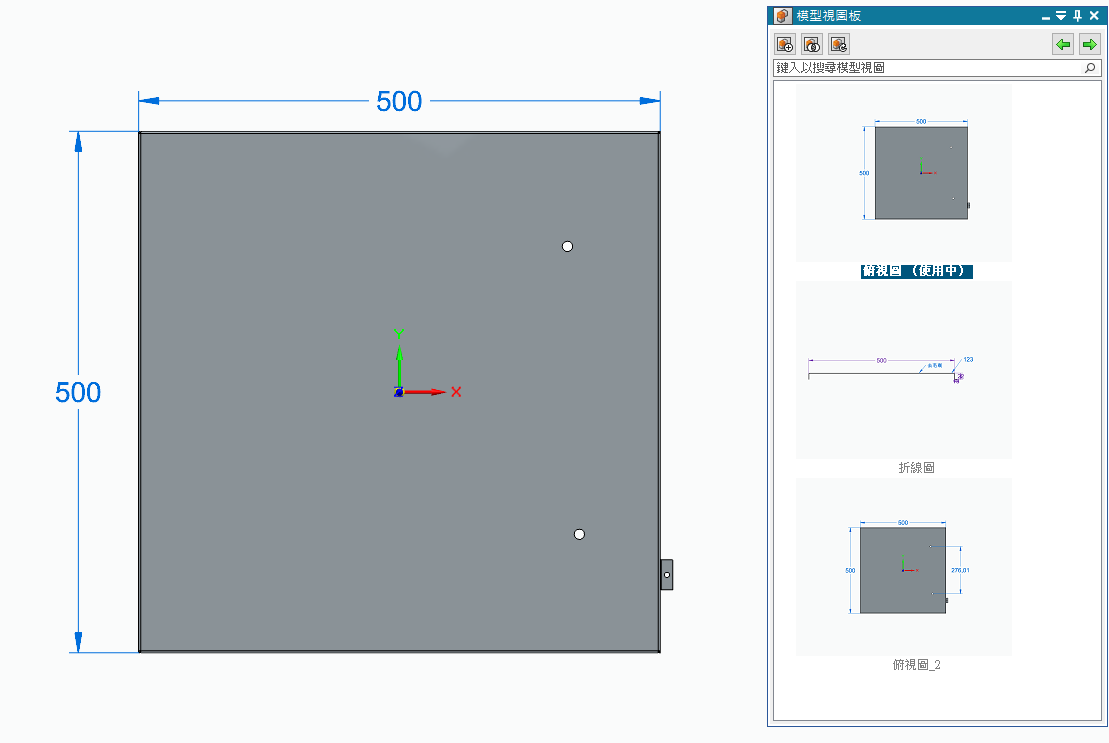

完成模式視圖的建立後，使用者可以在模型視圖板看到剛才所建立的內容，且搭配不同的模型視圖，
使用者可以快速檢視模型的PMI資訊。

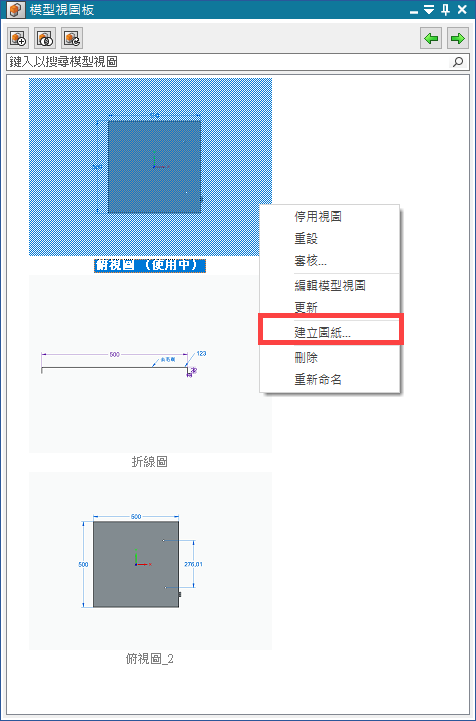

工程圖出圖方面，透過「模型視圖板」使用者可以對出圖的視角點擊右鍵，選擇「建立圖紙」，
即可使用該模型視圖進行出圖動作。

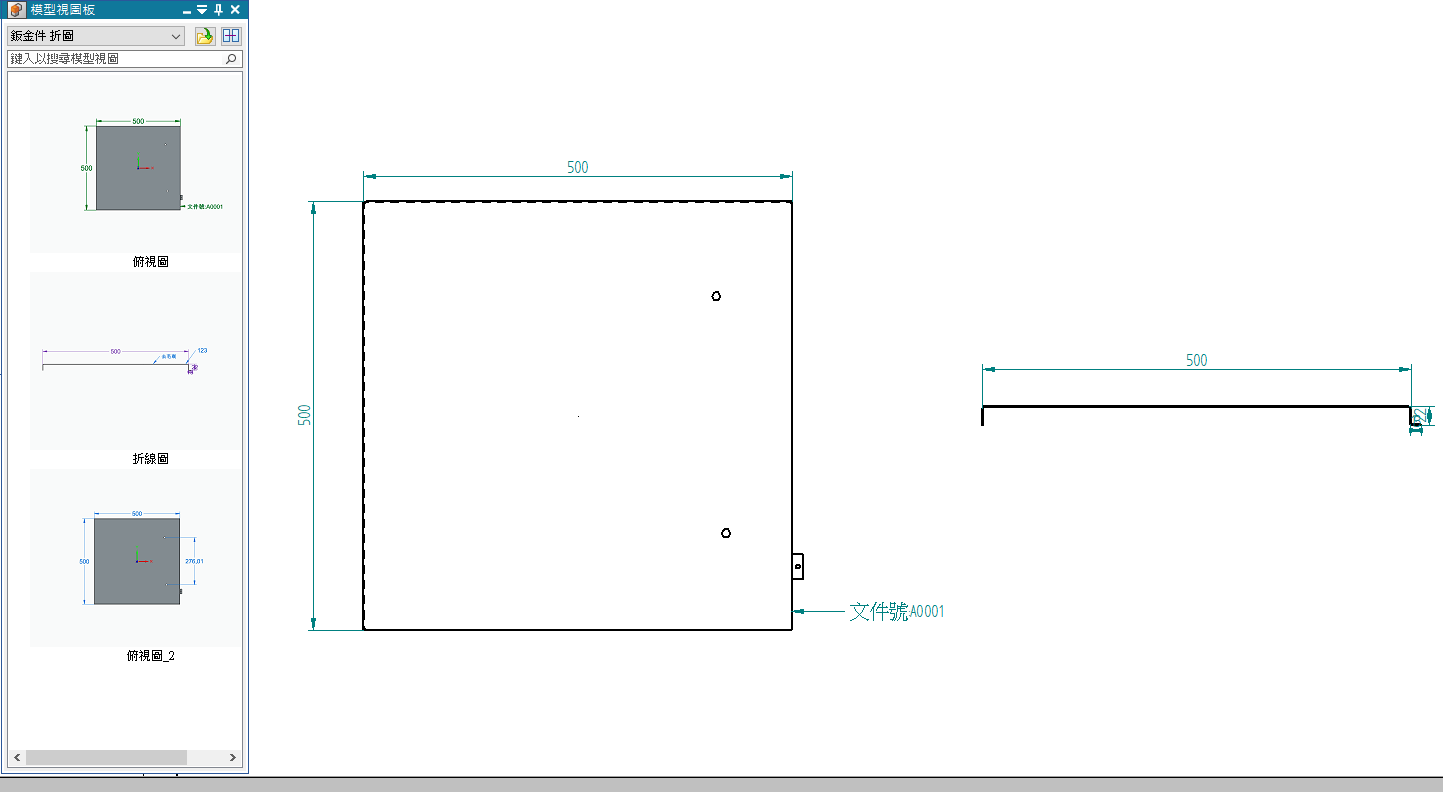

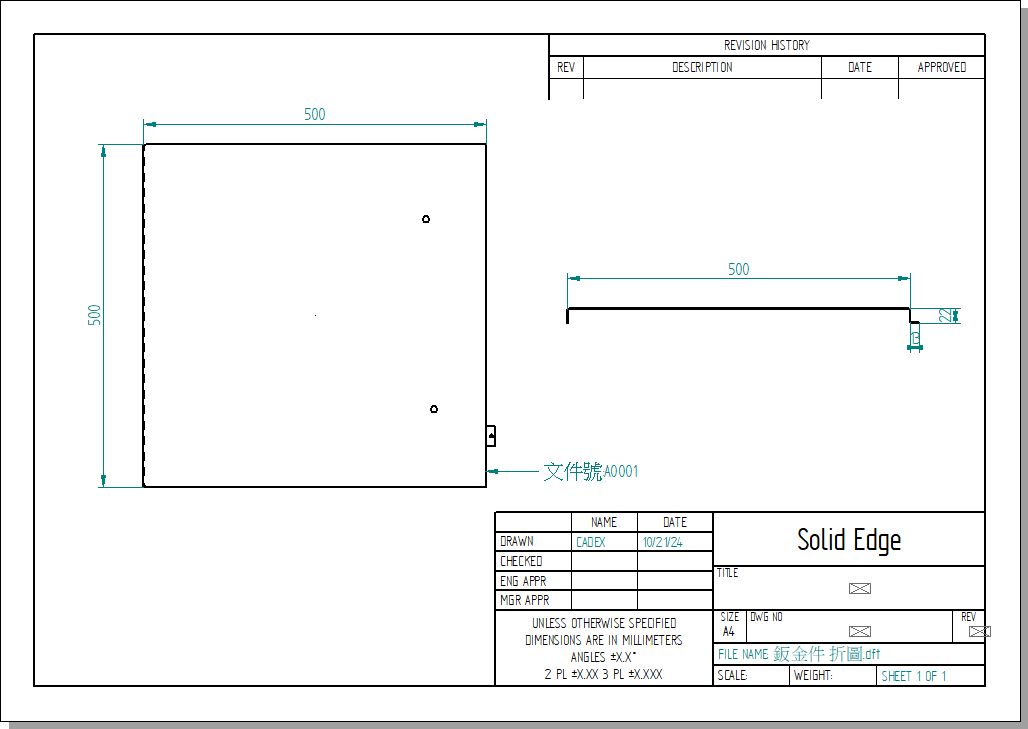

在工程圖環境，使用者只需要透過拖曳的方式，即可把建立好的模型視圖從視圖板中拖曳出來並直接使用，
即可達到快速出圖的效果。…(完成)
