對於水壓…等等，會因為液面高度的變化而有不同壓力分佈。

此時您可以在 Solid Edge 2022 Premium 或分析模組中，

來設定流體靜壓力的結構負載，這功能可以幫助您獲得更正確的液體容器的壓力變化。

請參考本則操作步驟：

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7

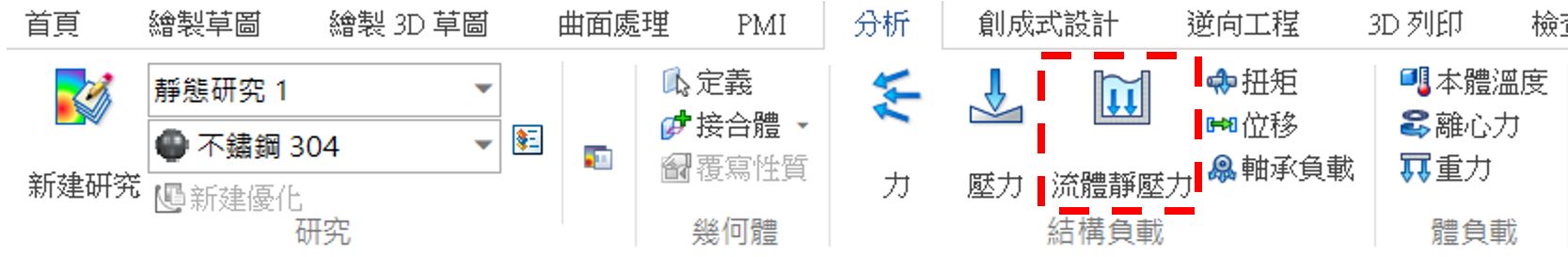

創建一個靜態研究後，在結構負載的群組 → 選取流體靜壓力指令。

流體靜壓力指令，是可隨深度變化的非均佈負載。

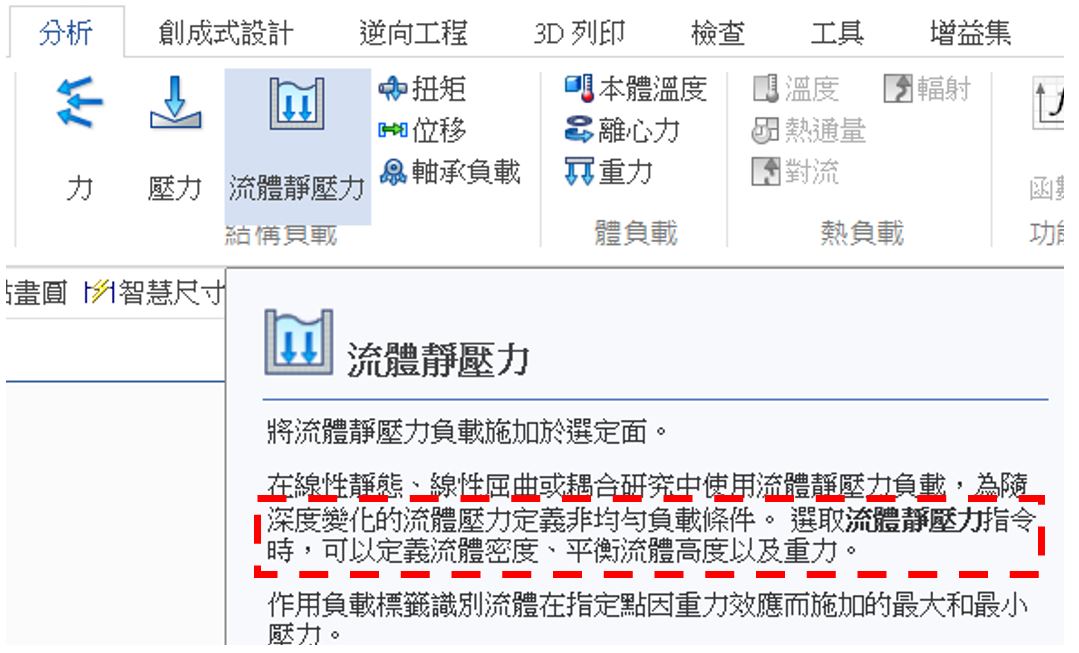

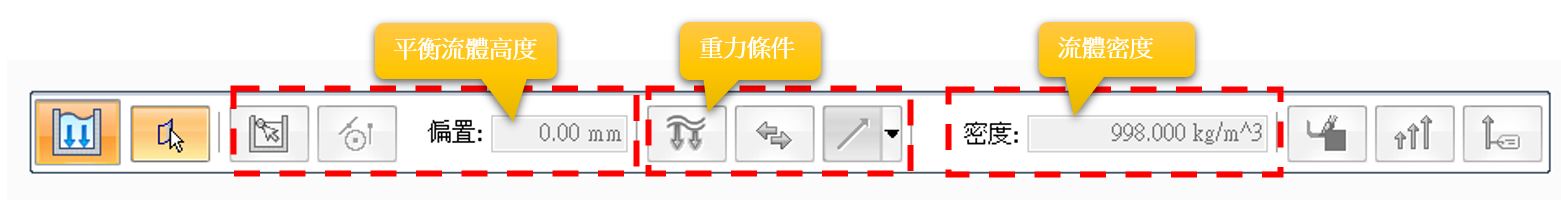

在指令中您可定義：
平衡流體高度重力條件流體密度

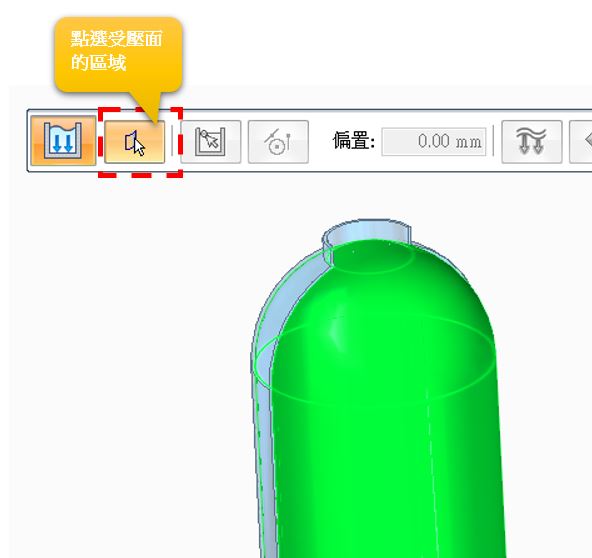

首先，先選取液體容器的受壓面區域。

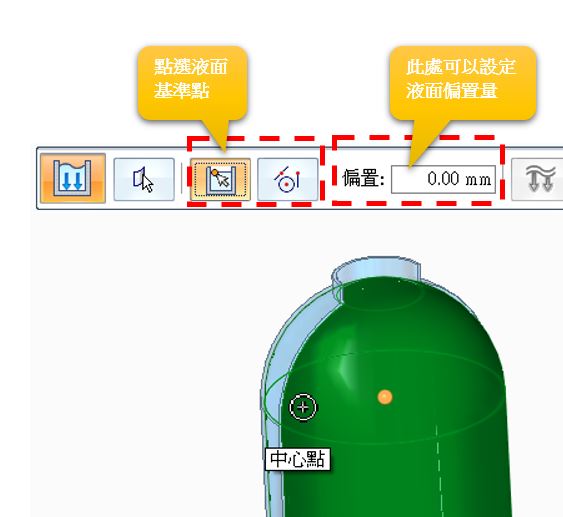

接著，選取液面的基準點，並且可以設定液面由基準點偏置的距離。

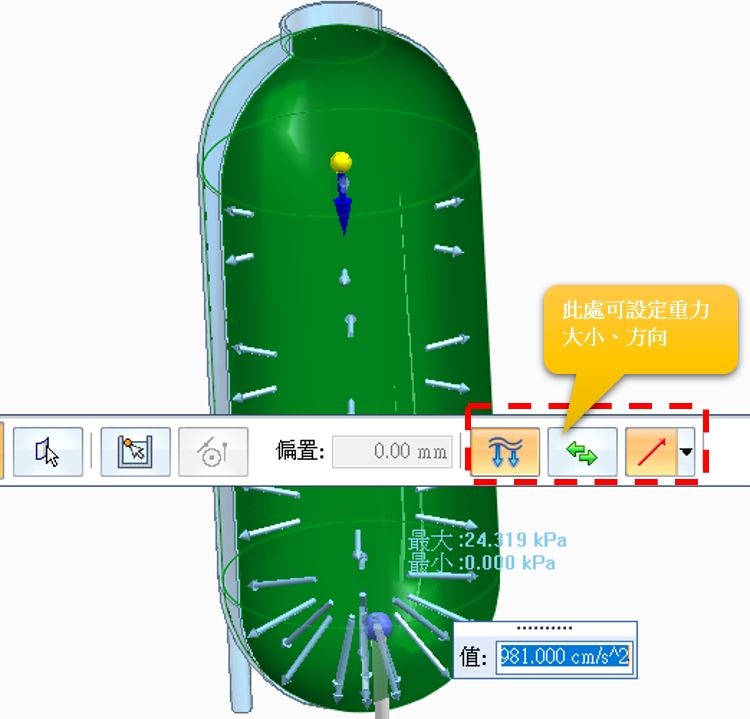

再進行重力的設定，可設定重力加速度值，而方向設定與一般負載設定方式一樣。

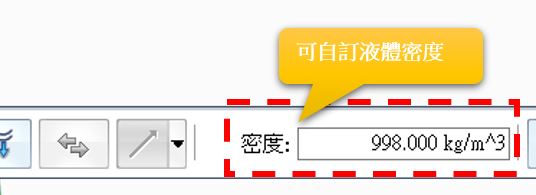

最後進行液體密度的設定後，流體靜壓力設定即完成。

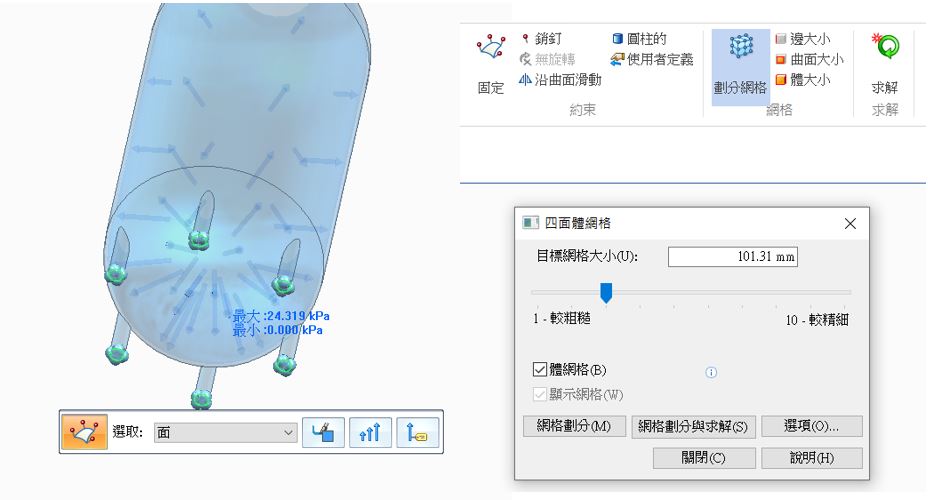

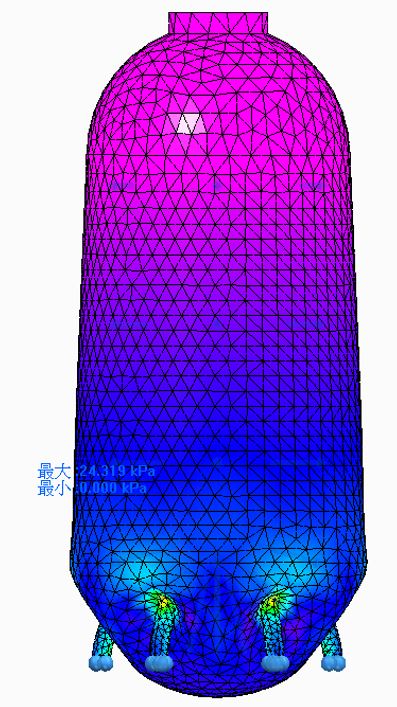

設定拘束條件、網格…等，進行求解後，可以發現流體靜壓力分析出來的應力分佈，是會隨著液面變化而不同，也與傳統均佈壓力造成的應力分佈不同。
