Solid Edge – 目標搜尋應用—鈑金展平中性因數值 – 2025/12/05
5
十二月
在鈑金設計中，Solid Edge 的展平尺寸通過「中性因數」做計算。
在Solid Edge 2025之後的版本，除了「中性因數」之外，另提供「折彎扣除」及「折彎餘量」這2種方式，
本文將介紹如何透過「目標搜尋」自動計算中性因數，協助提升設計效率與精度。
1 2 3 4 5 6

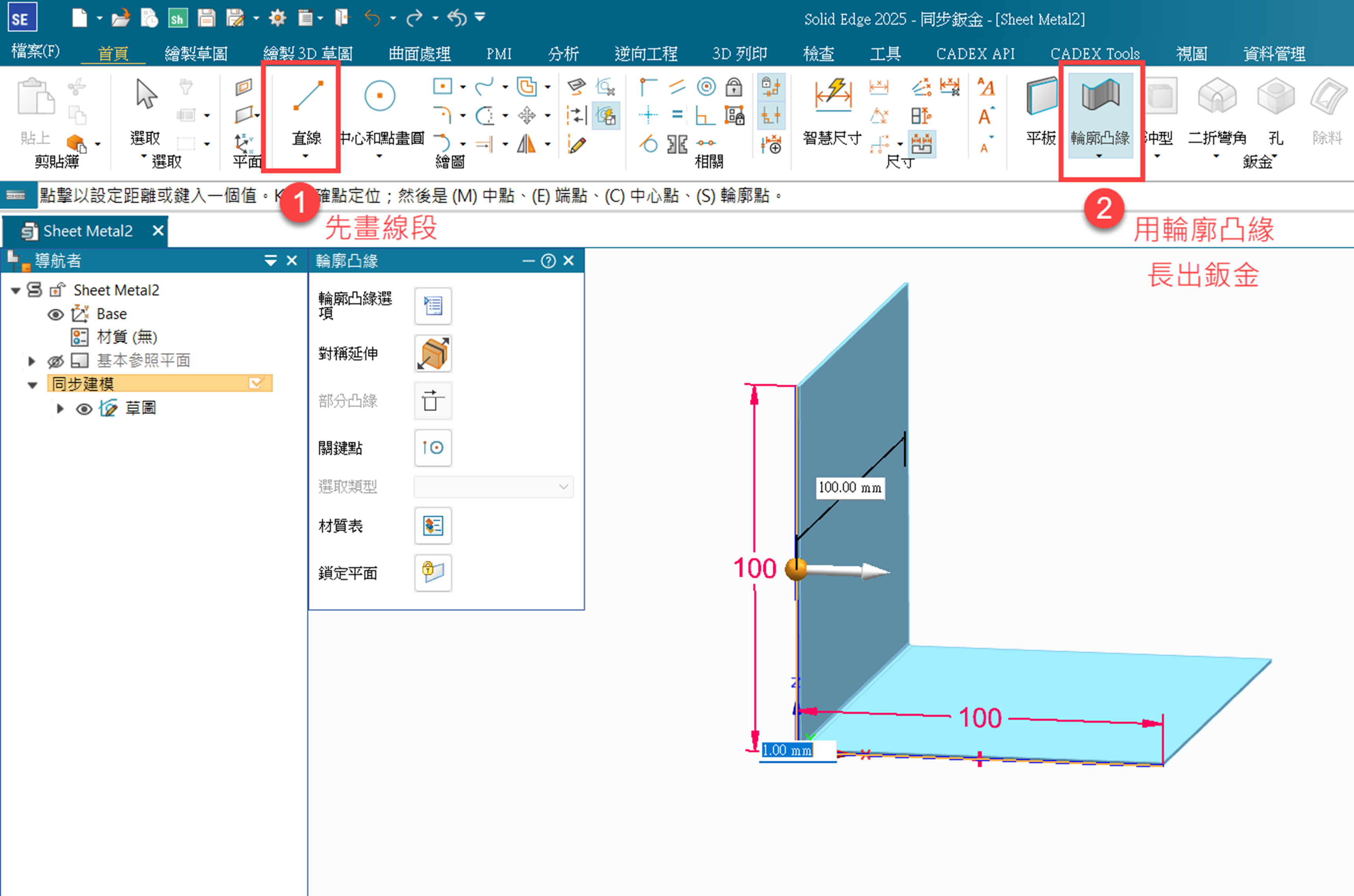

首先，依照需要的角度，畫出簡易 L 型草圖並帶出尺寸，接著，利用「輪廓凸緣」長出鈑金，寬度隨意(此範例以90度為例)。

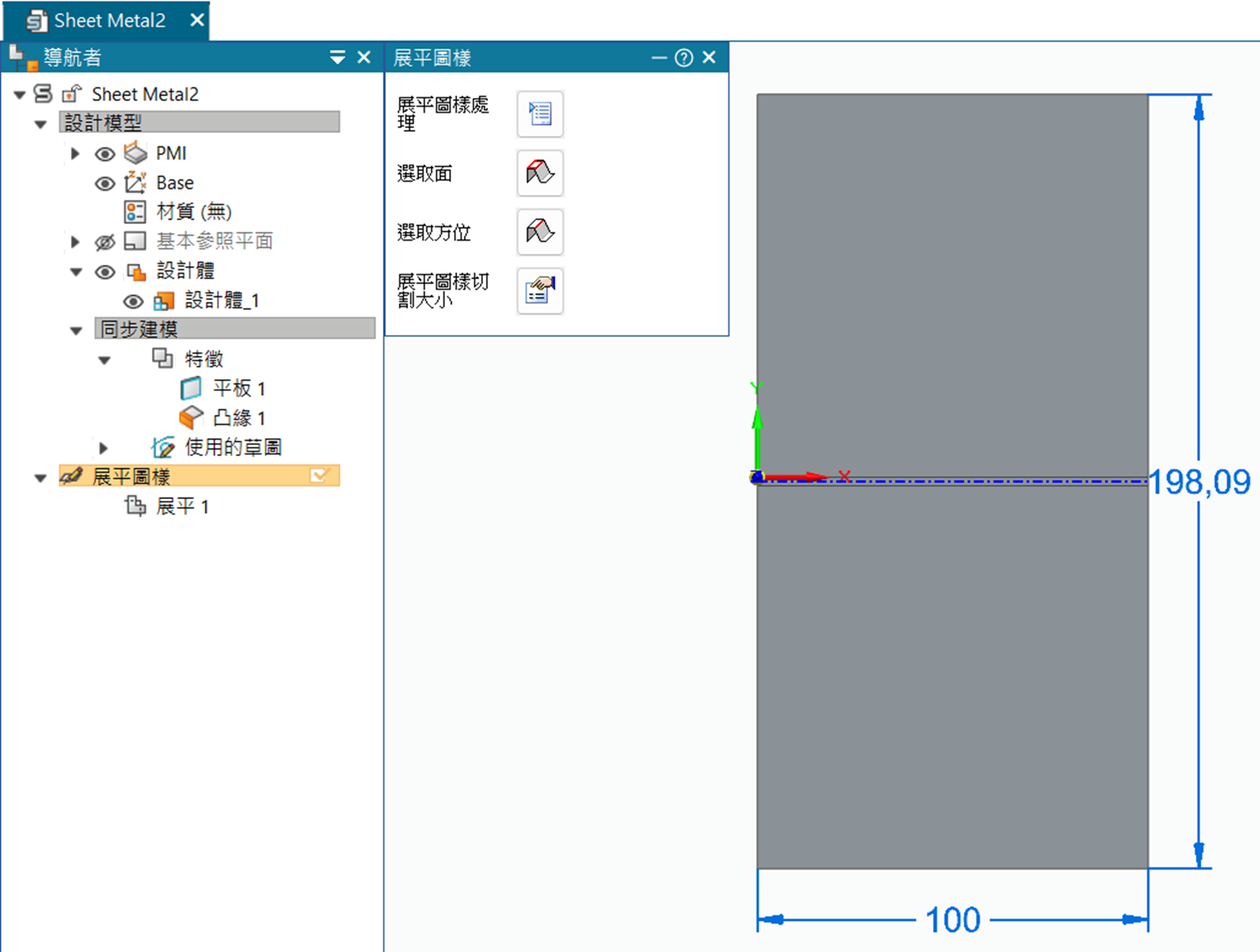

接著，至工具列選擇「展平圖樣」，展平鈑金。

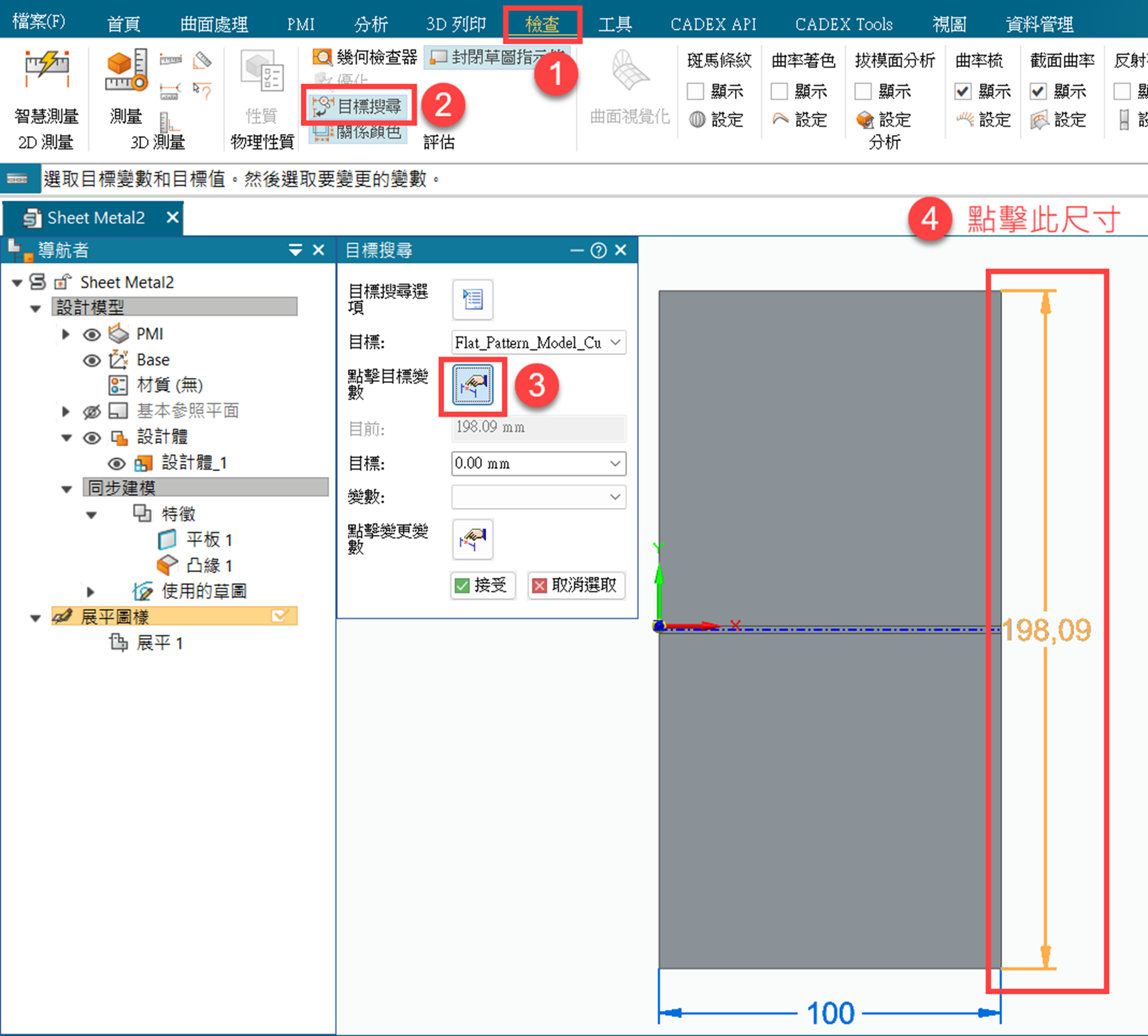

之後，至檢查選擇「目標搜尋」，「點擊目標變數」點選長度尺寸。

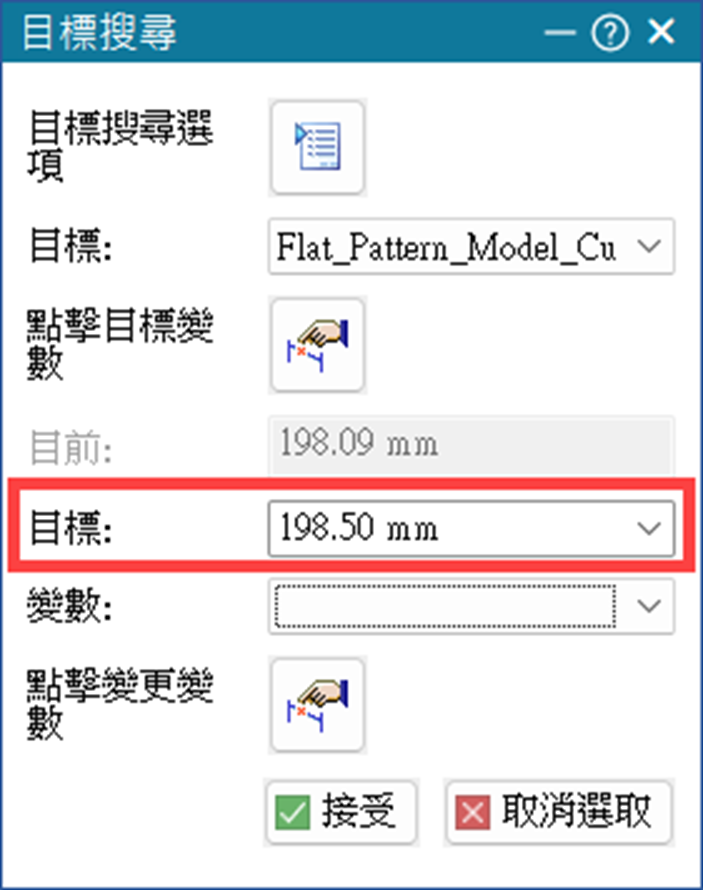

在「目標」處輸入展開希望的數值(只需輸入先前依展開常用規則計算出的數值，即可)。

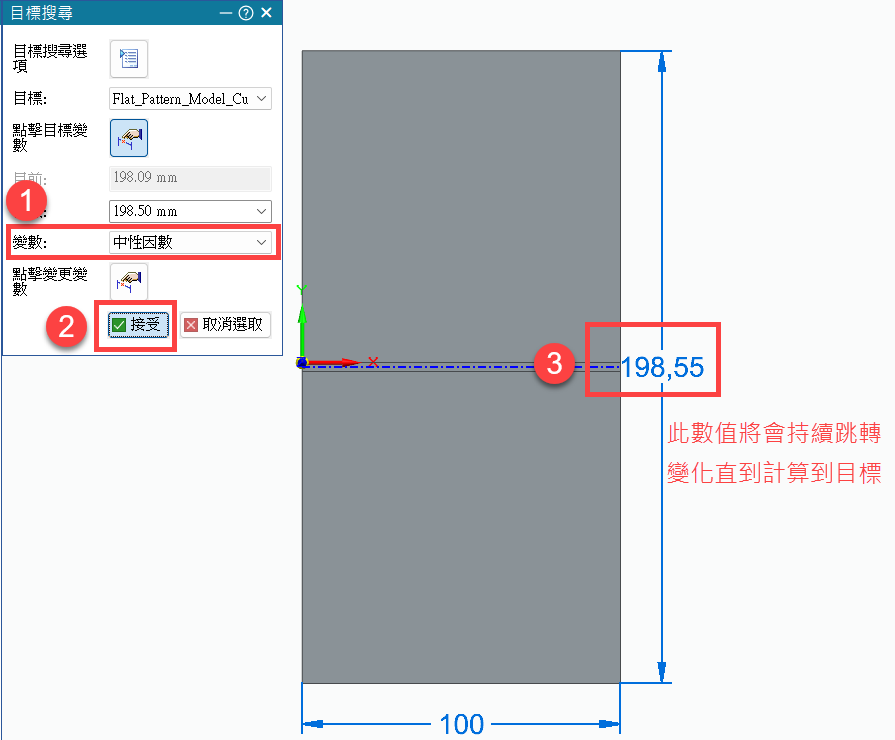

將「變數」下拉選擇「中性因數」，之後按下「接受」，軟體自動計算，即可得出需輸入的中性因數值。

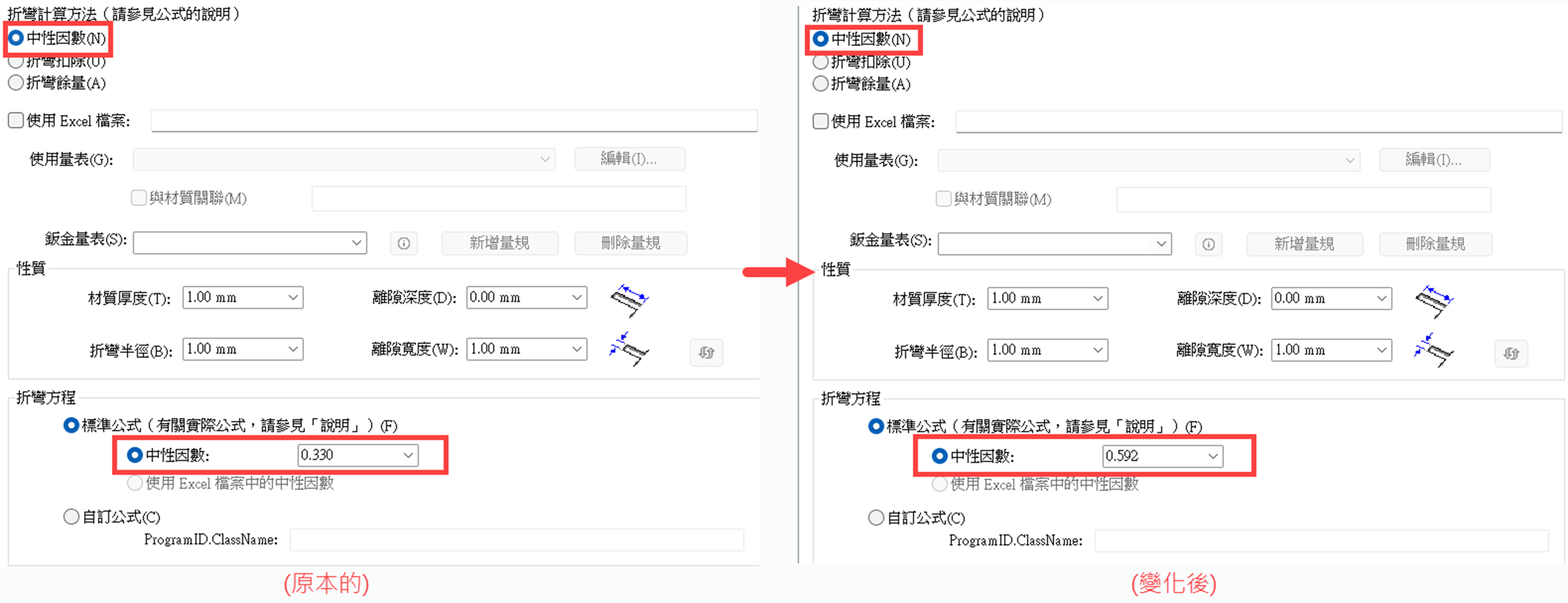

完成轉換後，「中性因數」即為展平所需數值，請將此數值連同「板厚」、「折彎半徑」與「角度」一併紀錄，以供後續模型設計直接引用。…(完成)
※「板厚」、「折彎半徑」與「角度」也會影響中性因數值。
※ 另外，「折彎扣除」及「折彎餘量」也可以使用此方式得出。
※「板厚」、「折彎半徑」與「角度」也會影響中性因數值。
※ 另外，「折彎扣除」及「折彎餘量」也可以使用此方式得出。
向珊融 Sandy Xiang
