Solid Edge 組態顯示設定–爆炸組態環境 – 2024/10/18
18
十月
Solid Edge的「組態」功能，除了可以建立「顯示/隱藏零組件」的多種狀態，方便切換顯示以外，在ERA環境中，也可以建立儲存多組「爆炸組態」，
以便出爆炸圖使用。
若想在首頁→「組態」下，一次顯示出所有的組態，在「顯示組態選項」中設定即可。
步驟1 步驟2 步驟3 步驟4

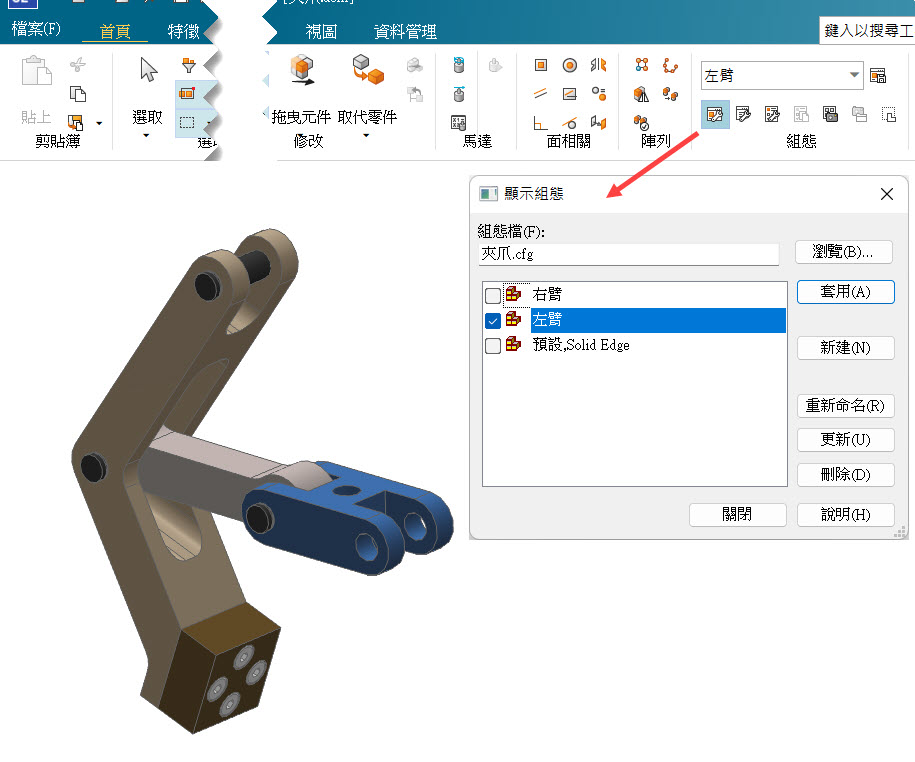

在「首頁」→「組態」，可以建立多組欲隱藏或顯示的零組件狀態，透過「顯示組態」可切換顯示。
同時，如果有製作「爆炸組態」，也想要一併呈現在視窗中的話，

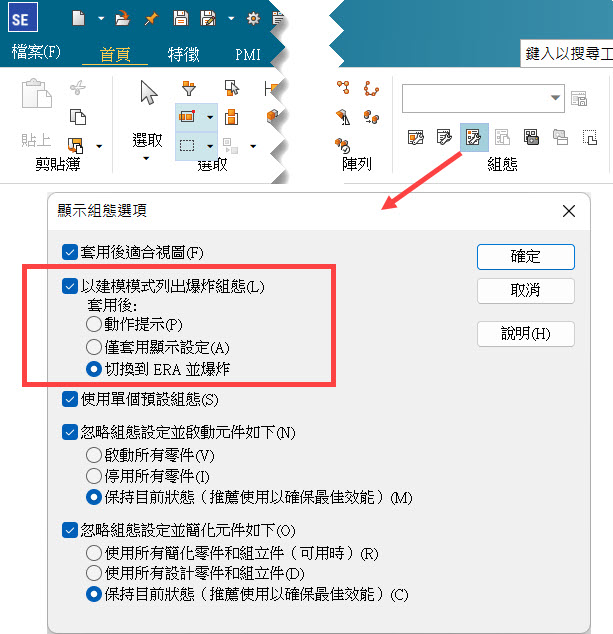

可以點選「顯示組態選項」→勾選「以建模模式列出爆炸組態」，套用選項有三種：
☑ 動作提示：選擇一組爆炸組態後，會出現提示視窗，詢問是否開啟爆炸組態。
☑ 僅套用顯示設定：選擇一組爆炸組態，僅呈現該顯示的零組件，並不會呈現爆炸。
☑ 切換到ERA並爆炸：選擇一組爆炸組態，直接切換到ERA環境中，並呈現爆炸。
可以點選「顯示組態選項」→勾選「以建模模式列出爆炸組態」，套用選項有三種：
☑ 動作提示：選擇一組爆炸組態後，會出現提示視窗，詢問是否開啟爆炸組態。
☑ 僅套用顯示設定：選擇一組爆炸組態，僅呈現該顯示的零組件，並不會呈現爆炸。
☑ 切換到ERA並爆炸：選擇一組爆炸組態，直接切換到ERA環境中，並呈現爆炸。

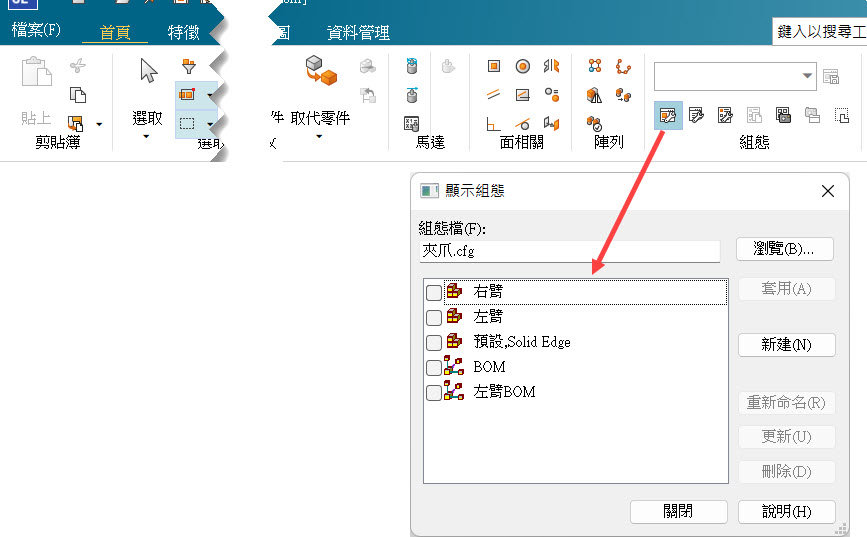

開啟「以建模模式列出爆炸組態」後，即可看見，所有有建立的組態項目。

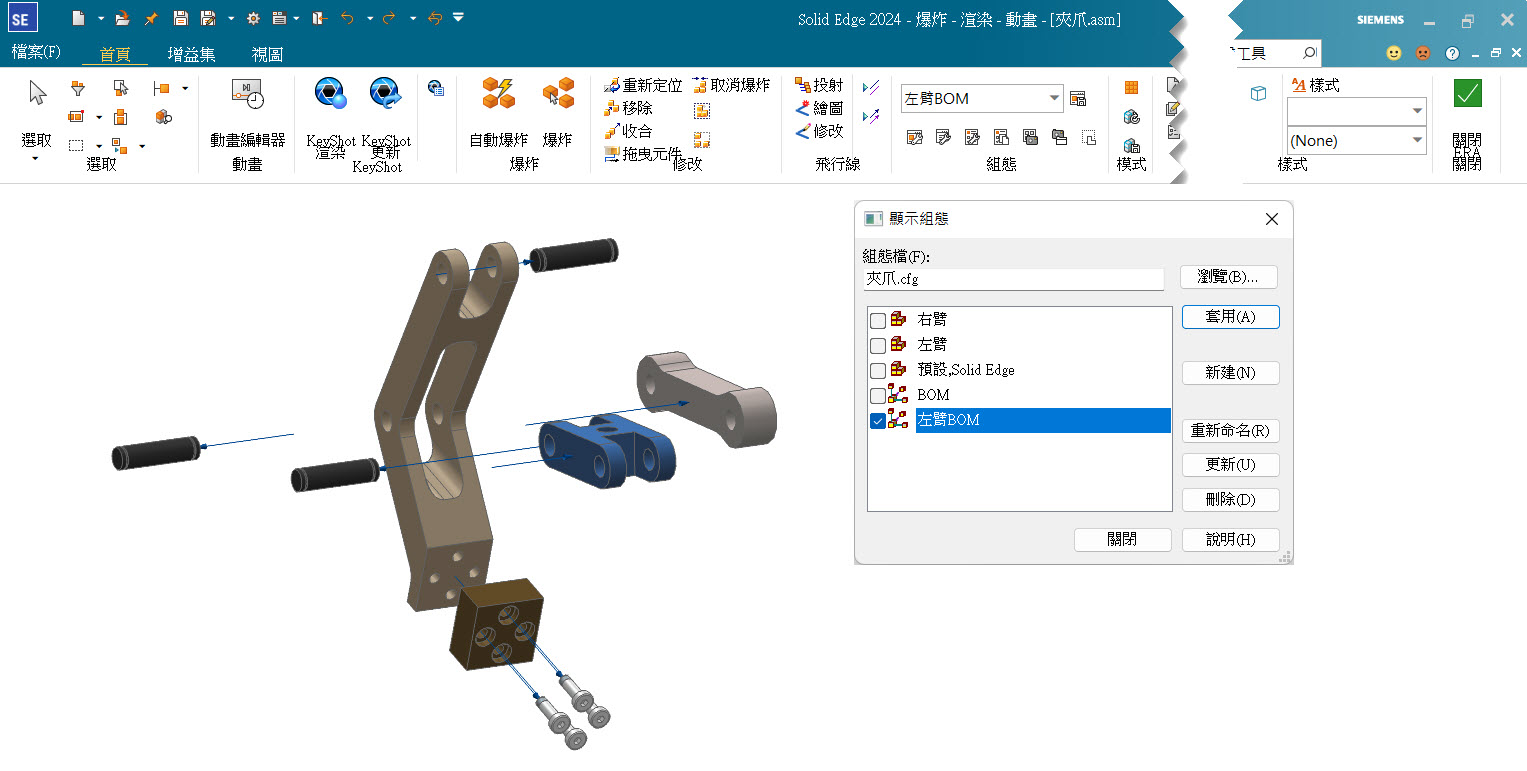

示範套用的模式為「切換到ERA並爆炸」，即會自動跳轉環境，並呈現所選的爆炸組態。…(完成)
