Solid Edge 組立件建立角撐板 – 2023/09/22

九月

Posted by Monica

Category:

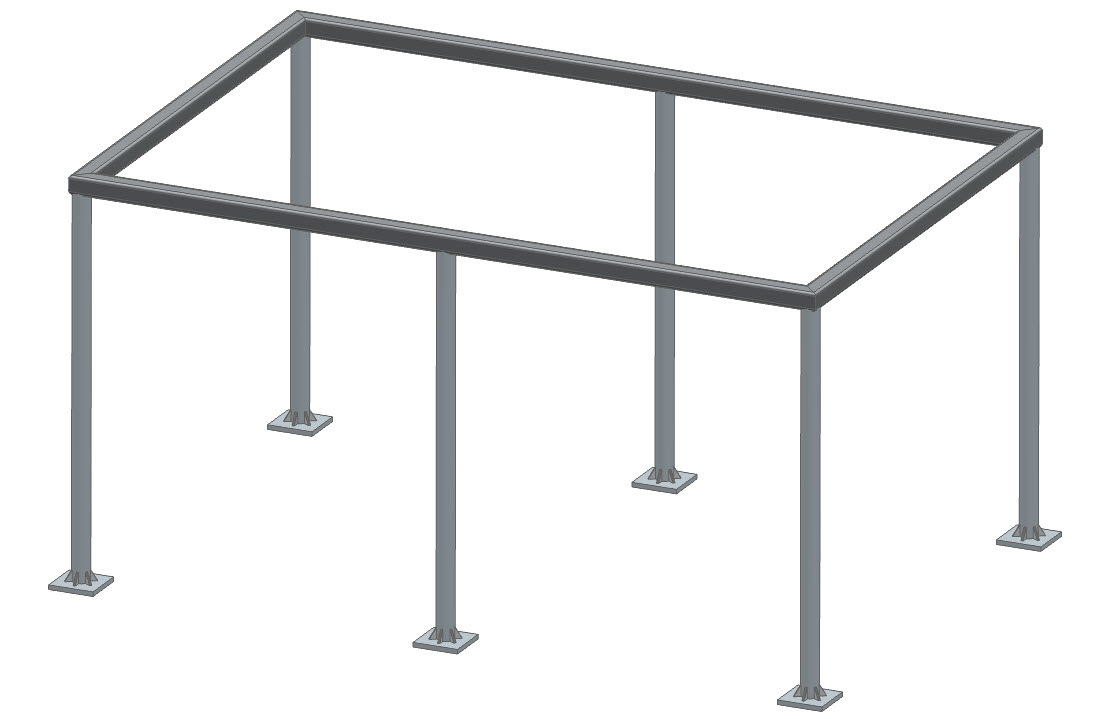

於組立件環境中，可以利用角撐板，直接建立支撐件，無須再自行繪製零件再進行組裝。

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6

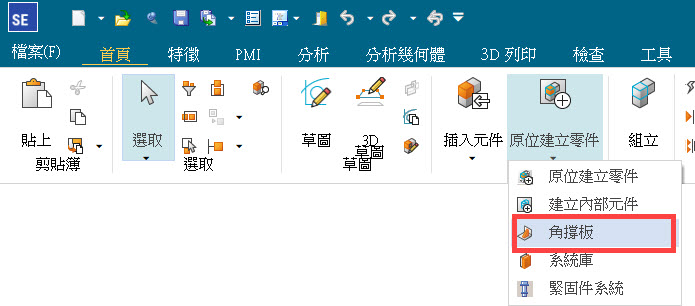

於組立件環境中，點選角撐板指令。

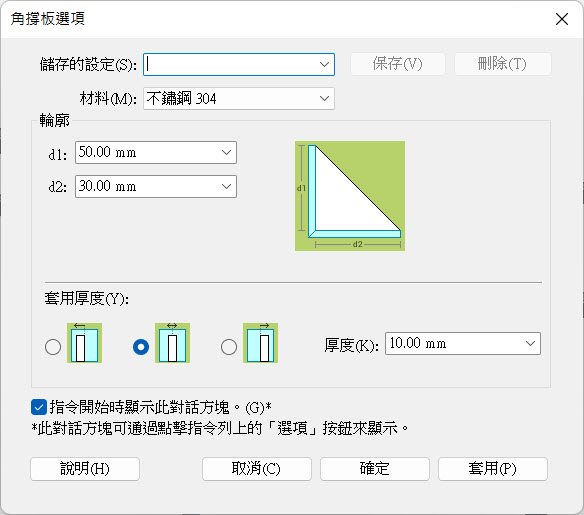

輸入角撐板參數，如：材料、長與寬、厚度對齊方向與值。

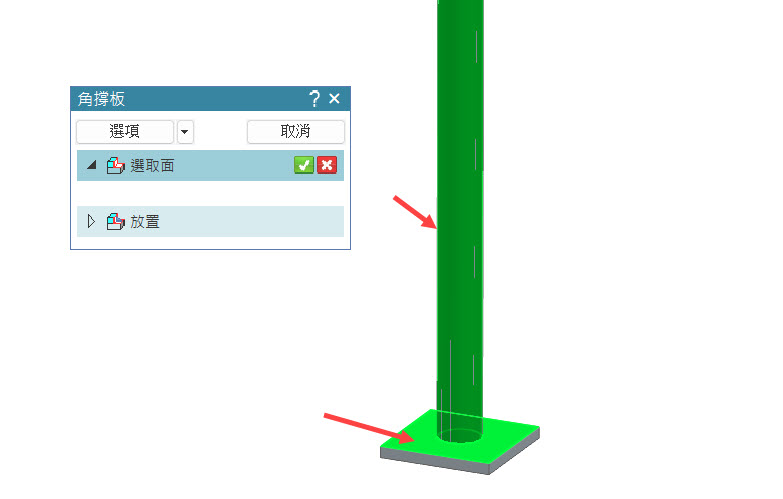

選擇支撐的兩個面。

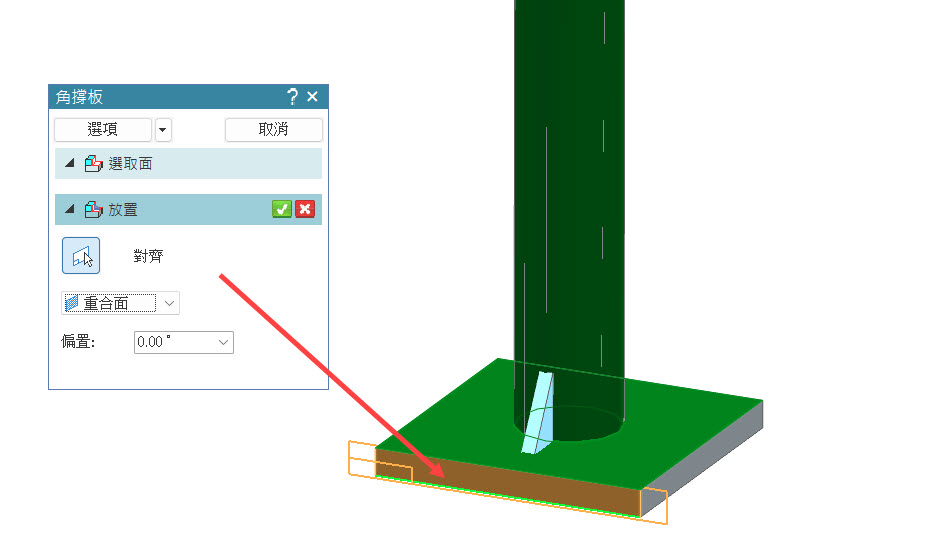

選擇放置的對齊方向，可以以參照面作為對齊依據。

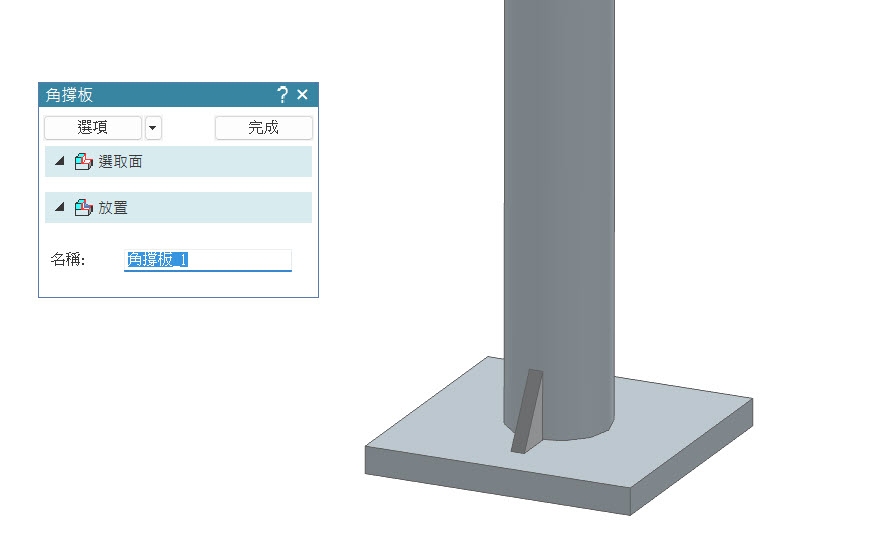

完成。

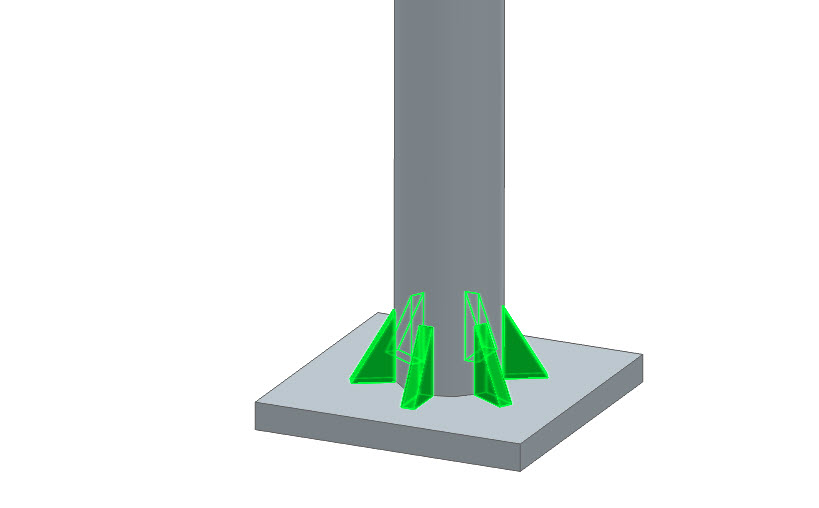

最後再搭配陣列完成角撐板特徵。…(完)。

楊淳如 Amy Yang
