Solid Edge 組立件裝配面亮顯 – 2024/11/07

十一月

Posted by Monica

Category:

Solid Edge使用組立裝配的過程中，組立件特徵面如果比較複雜，選取過程中等待較久，可以使用『快速定位』此方式將選定的零件快速計算出來，

並且使用『對標示內容使用著色』將組立條件的面用不同的顏色作亮顯。

請參考以下說明：

步驟1 步驟2 步驟3 步驟4 步驟5

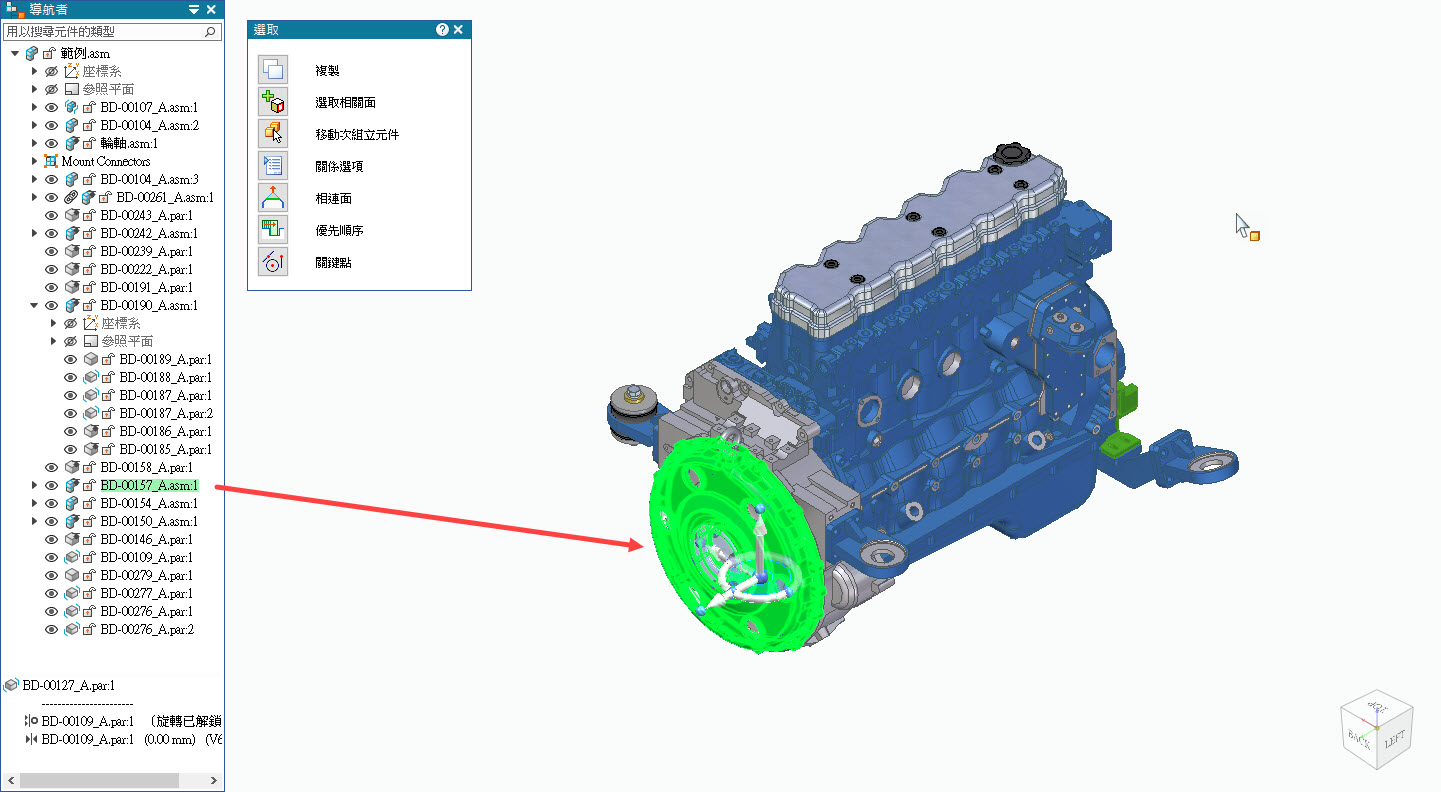

軟體預設會針對零件做亮顯(對選取內容使用著色)，組立裝配面太複雜的過程中會『等待時間較久』。

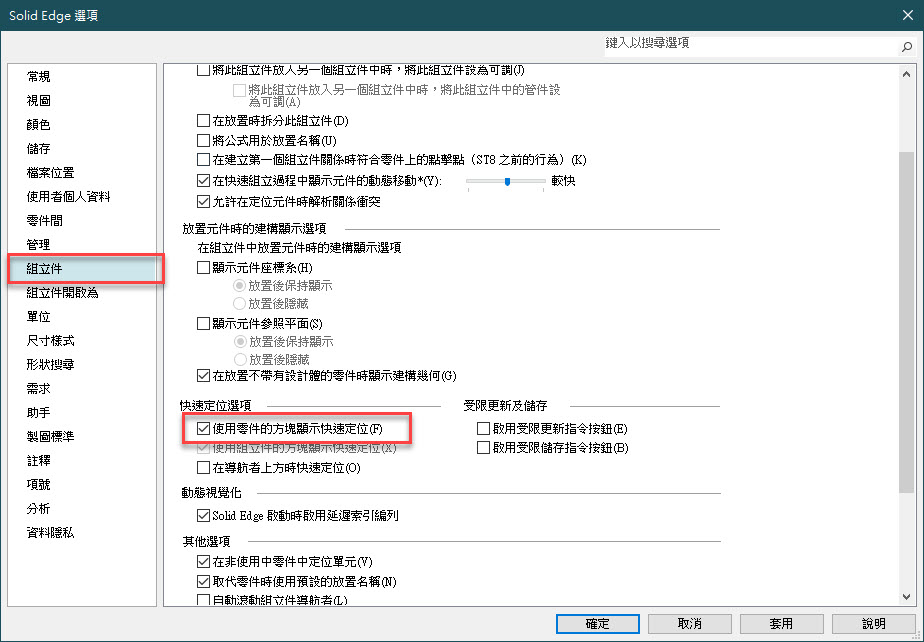

可以到『選項』的『組立件』選項中，將『使用零件的方塊顯示快速定位』功能打開。

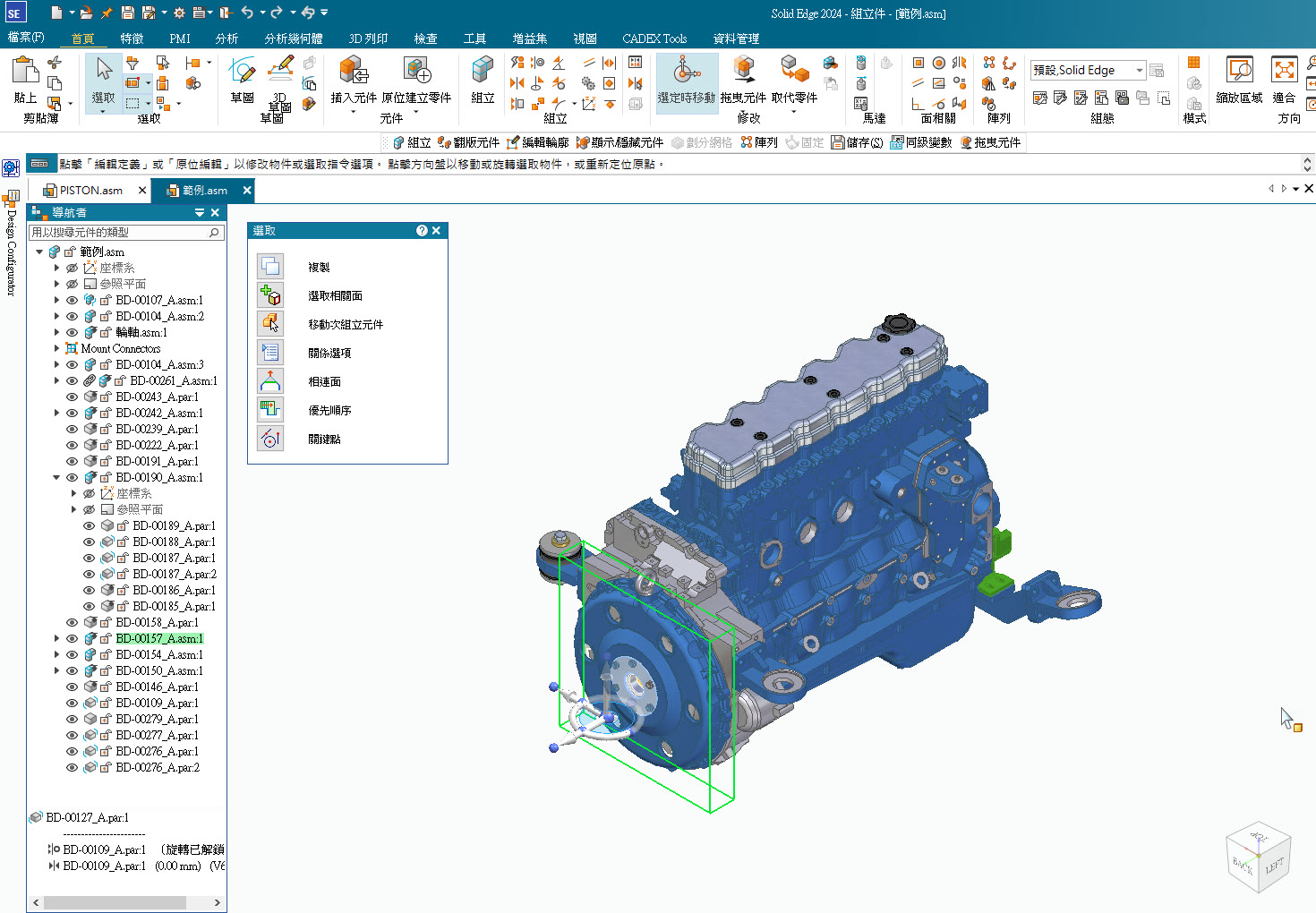

功能開啟後，選取的零件周圍出現一個『方框』方便快速辨識。

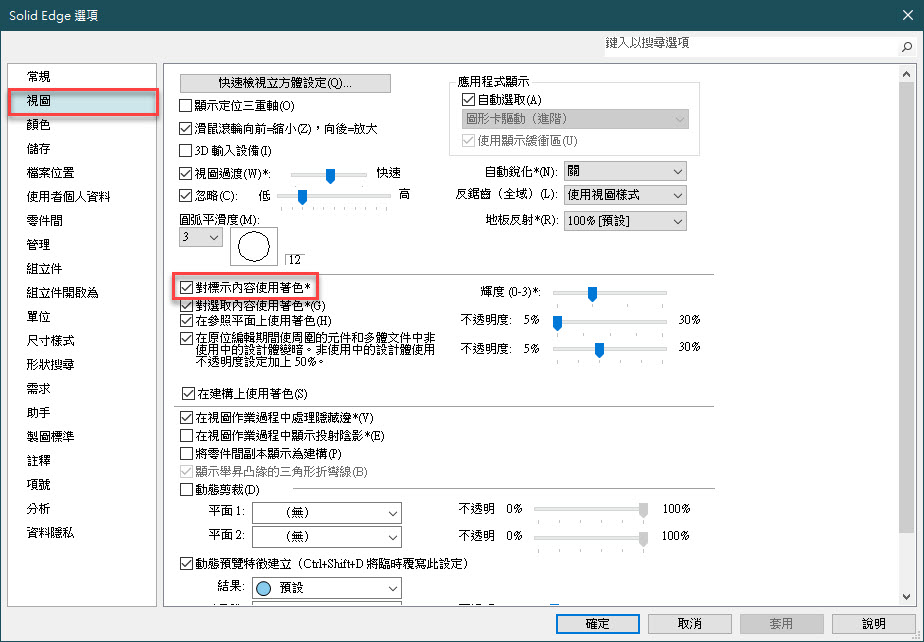

想要知道是哪個面進行裝配可以到『選項』的『視圖』選項中，將『對標示內容使用著色』功能打開。

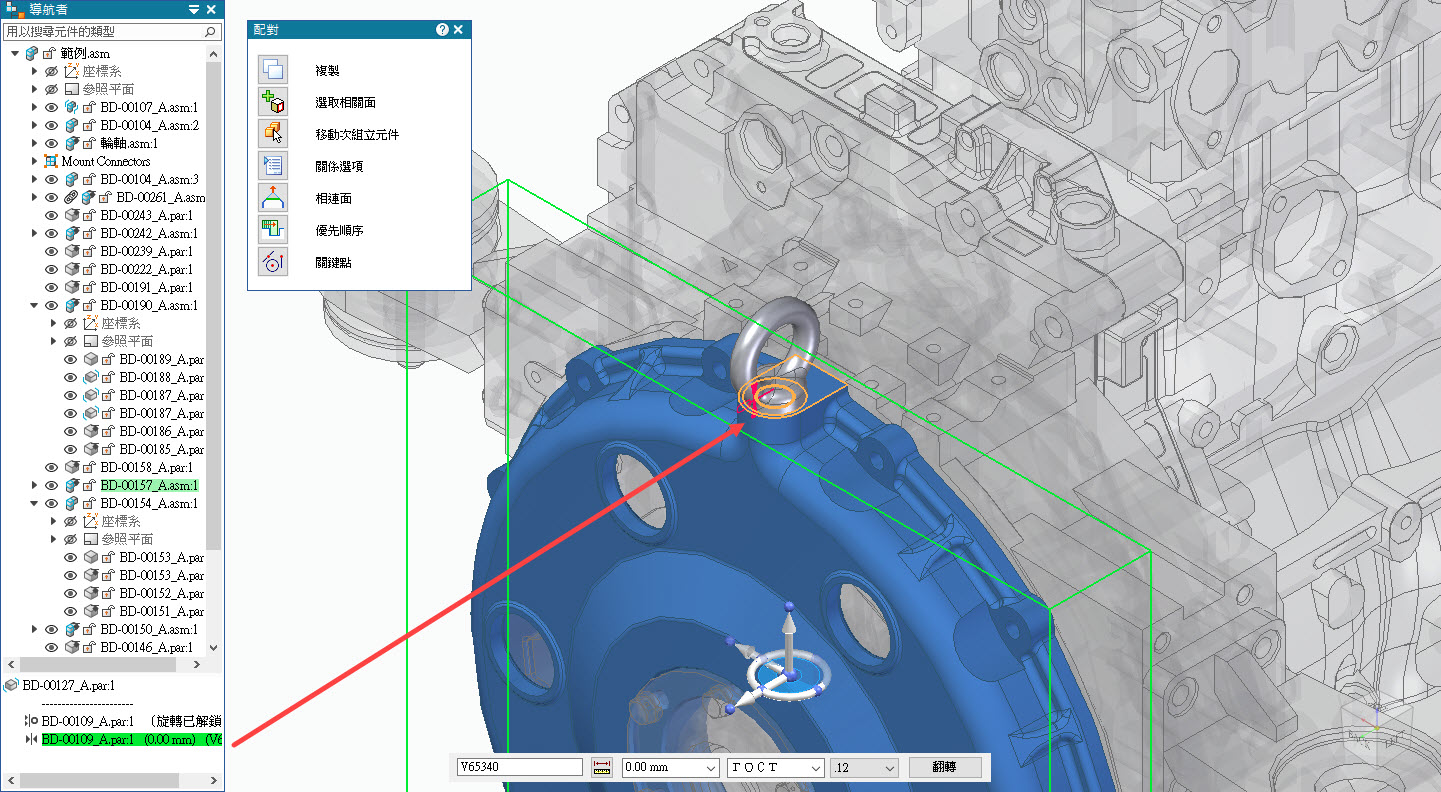

開啟後顯示結果如下，點擊到裝配條件時，相對應的面會作亮顯方便檢視。...(完)

柯成喜 David_Kug
