Solid Edge 自動帶入固定裝配條件 – 2023/03/10

三月

Posted by Monica

Category:

當使用多本體設計，並發佈各個零件後，欲想自行組裝非動件的組立件，又不想經過繁瑣的裝配步驟一一進行組裝，

一鍵可以快速透過既有的零件座標系組裝至組立件的座標系。

步驟1 步驟2 步驟3

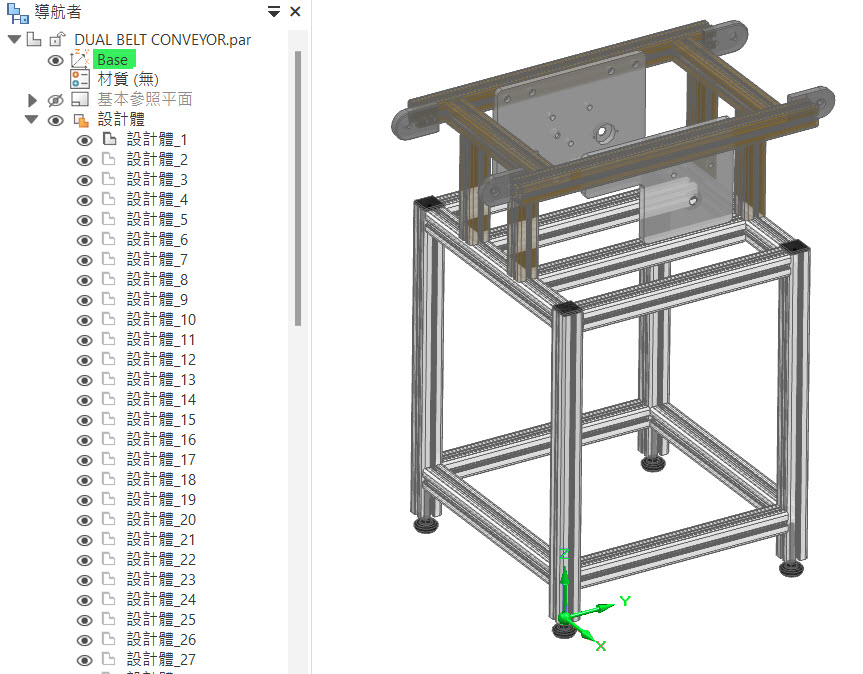

可看見多本體零件位置皆相對於唯一座標系的各個相對位置，並僅發佈出所有的零件檔，不發佈組立件。

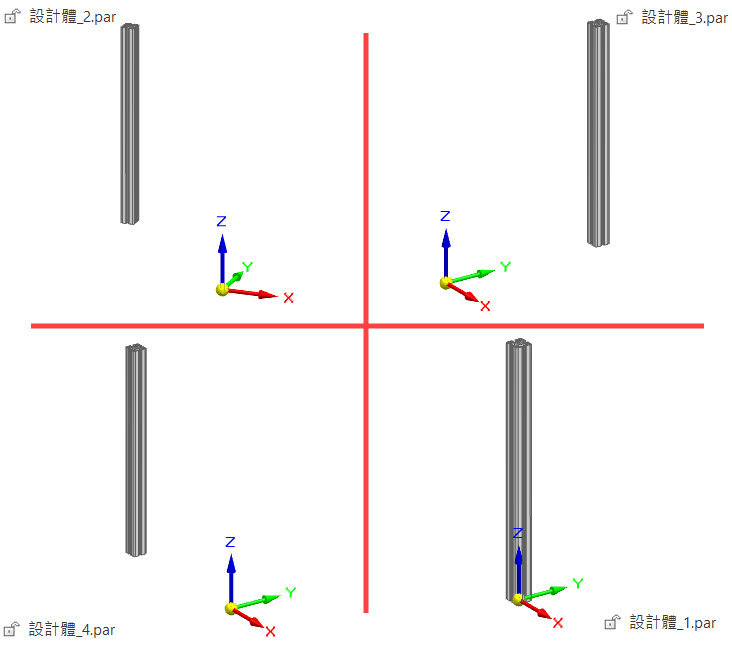

發佈出來的零件，座標系都會在相對位置。

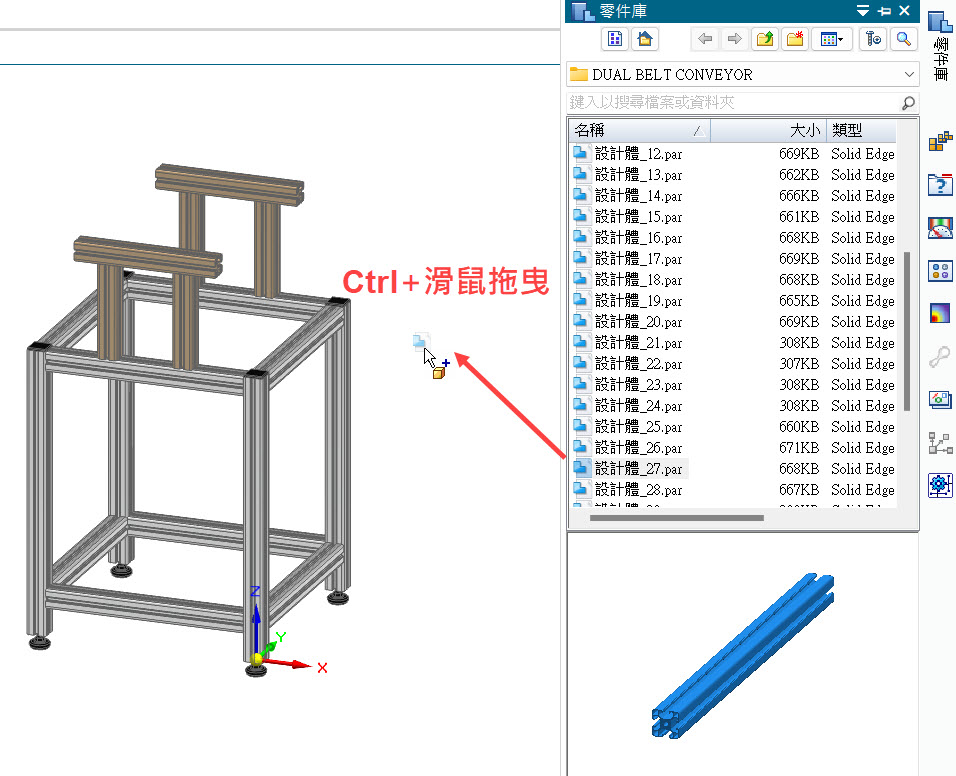

當自行進行組裝想要的部分零件時，在插入元件步驟，按住鍵盤「Ctrl」+滑鼠左鍵拖曳零件至作圖空間，
則會直接將零件的座標系組裝至組立件裡的座標系，並給予固定條件，則都會在相對的位置上。…(完)
