在「順序建模」環境中，完成鈑金 – 舉昇凸緣後，

若想進一步修改預生成的「折線」，可以透過「頂點映射」功能調整，符合希望對應的結果。

步驟1 步驟2 步驟3 步驟4

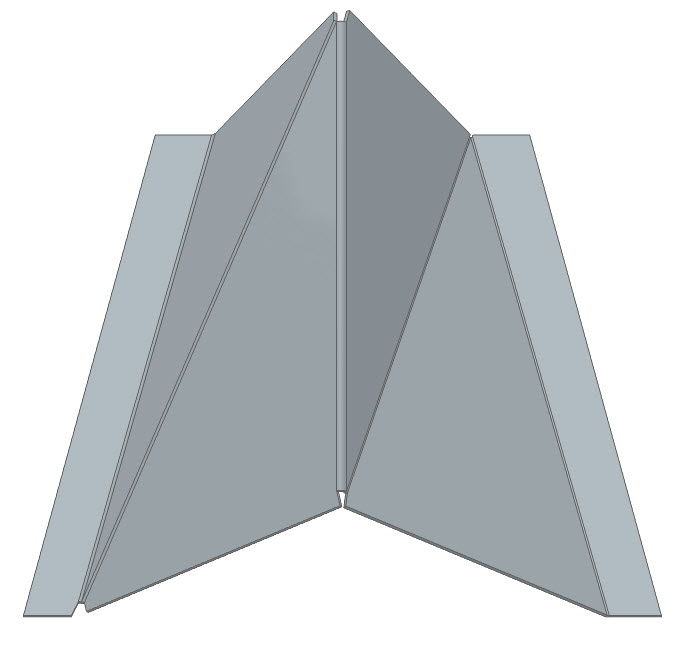

完成鈑金–「舉昇凸緣」特徵後，有時因造型因素，可能與預設成形的「折線」不符。

可透過「編輯舉昇凸緣」，進行編輯。

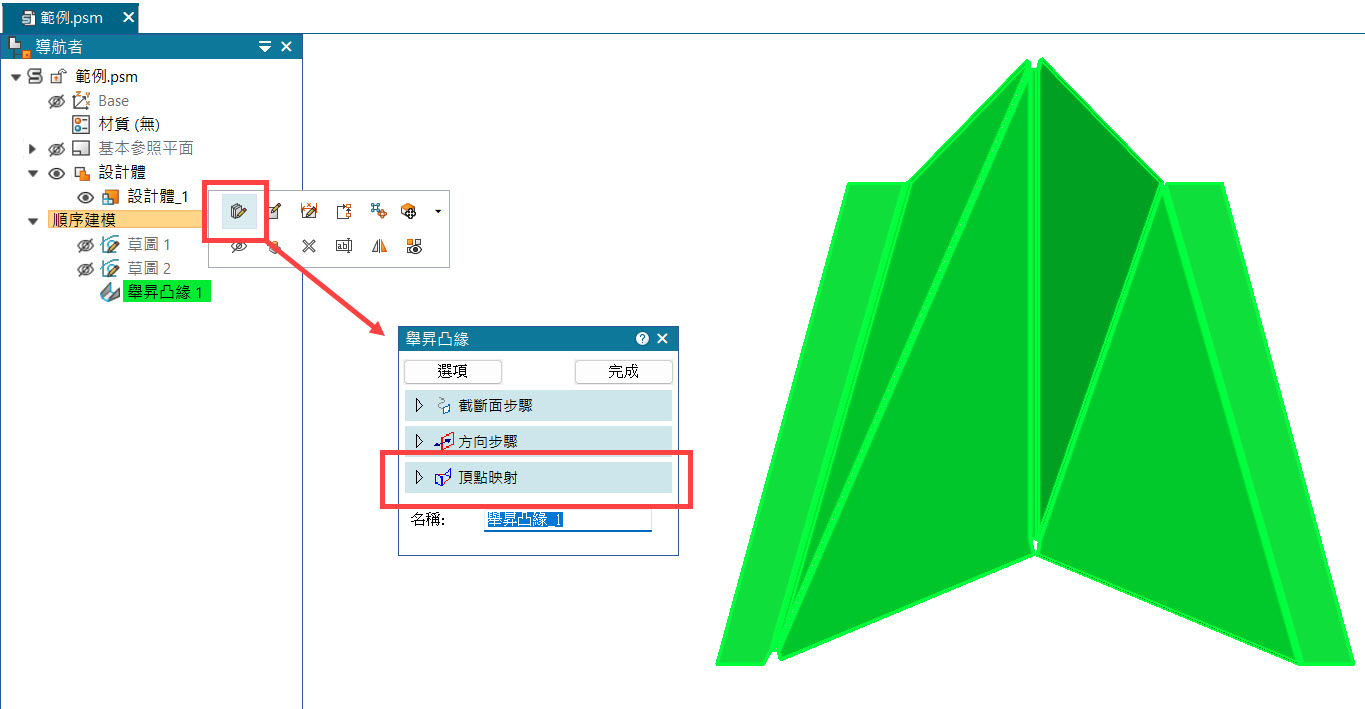

點選「舉昇凸緣」→「編輯定義」→「頂點映射」進行調整。

可以透過「頂點映射」來自定義折線。

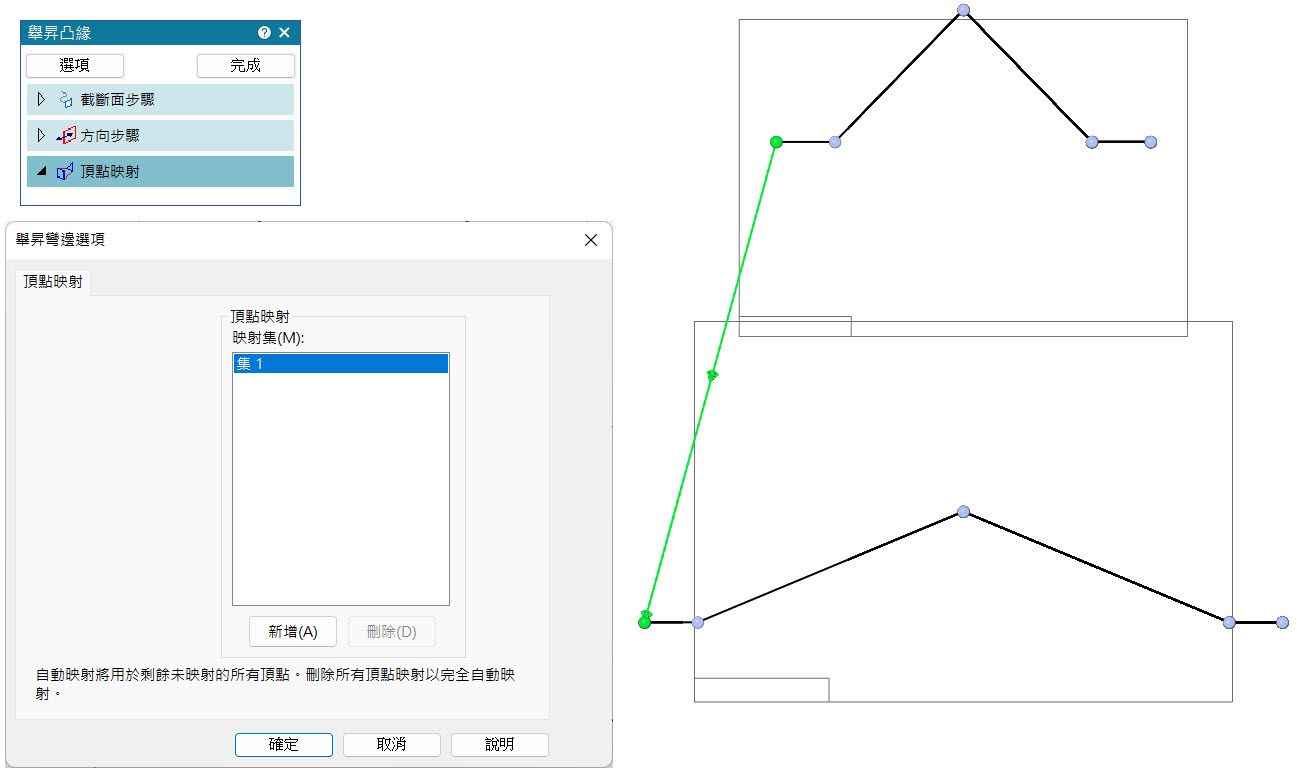

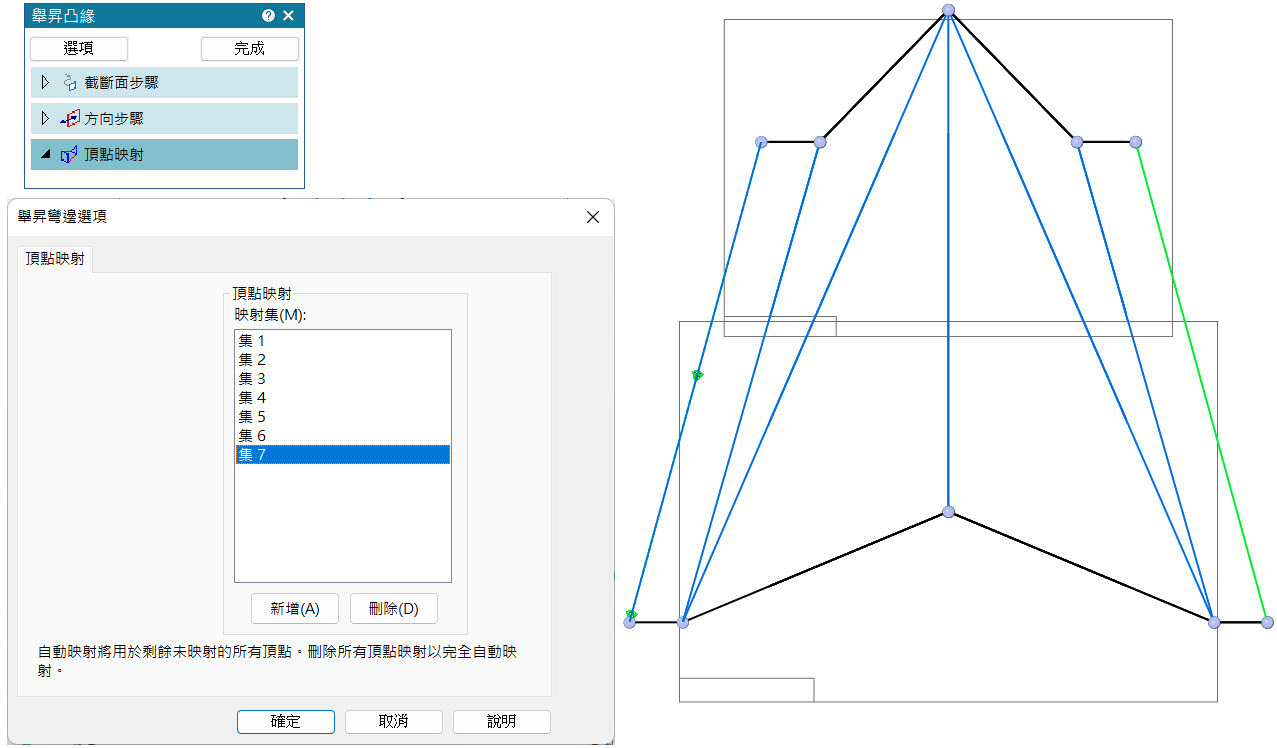

點選「新增」→ 點選所需的兩點 → 完成「集1」，重複動作，建立多條折線。

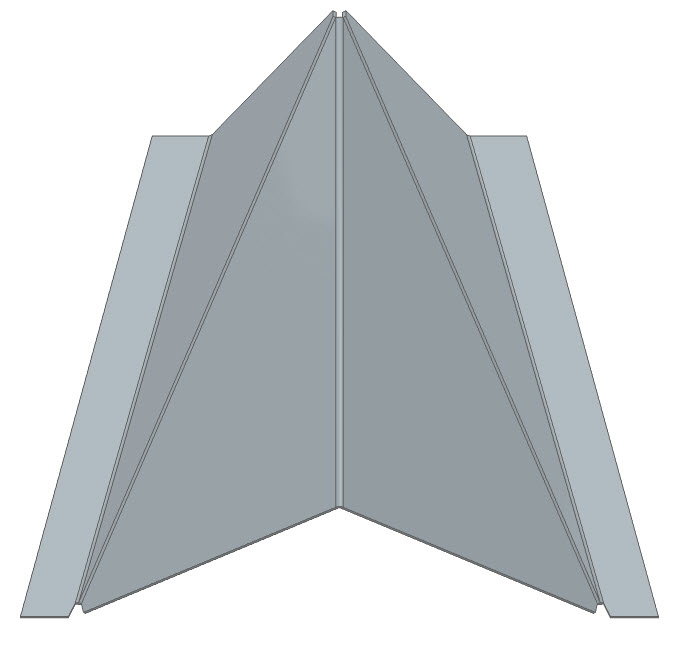

點選「確定」，即可完成新折線的對應。…(完成)。
