Solid Edge 舉昇截面建立點 – 2023/11/03

2
十一月
Posted by Monica
Category:
無迴響

Solid Edge 在「舉昇長出」時，可根據設計，使用「頂點映射」指令，可參考先前分享的：Solid Edge舉昇長出－頂點映射，

但，「截斷面」頂點不夠，或沒有頂點可使用映射指令時，則可放置「點」做為”頂點”使用。

步驟1 步驟2 步驟3 步驟4 步驟5
將「點」放置在草圖上需作為"頂點"使用的位置。

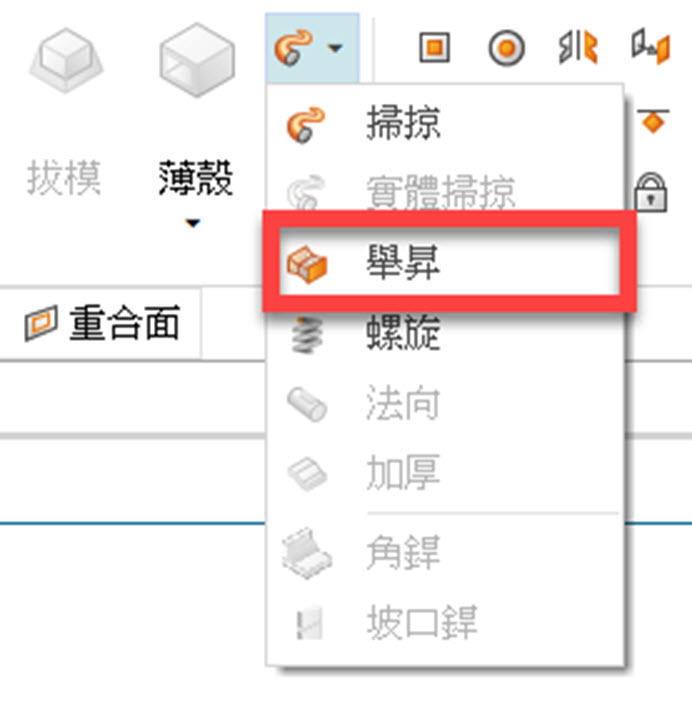

接著，點擊「舉昇」指令，並設定完成"截斷面"步驟。

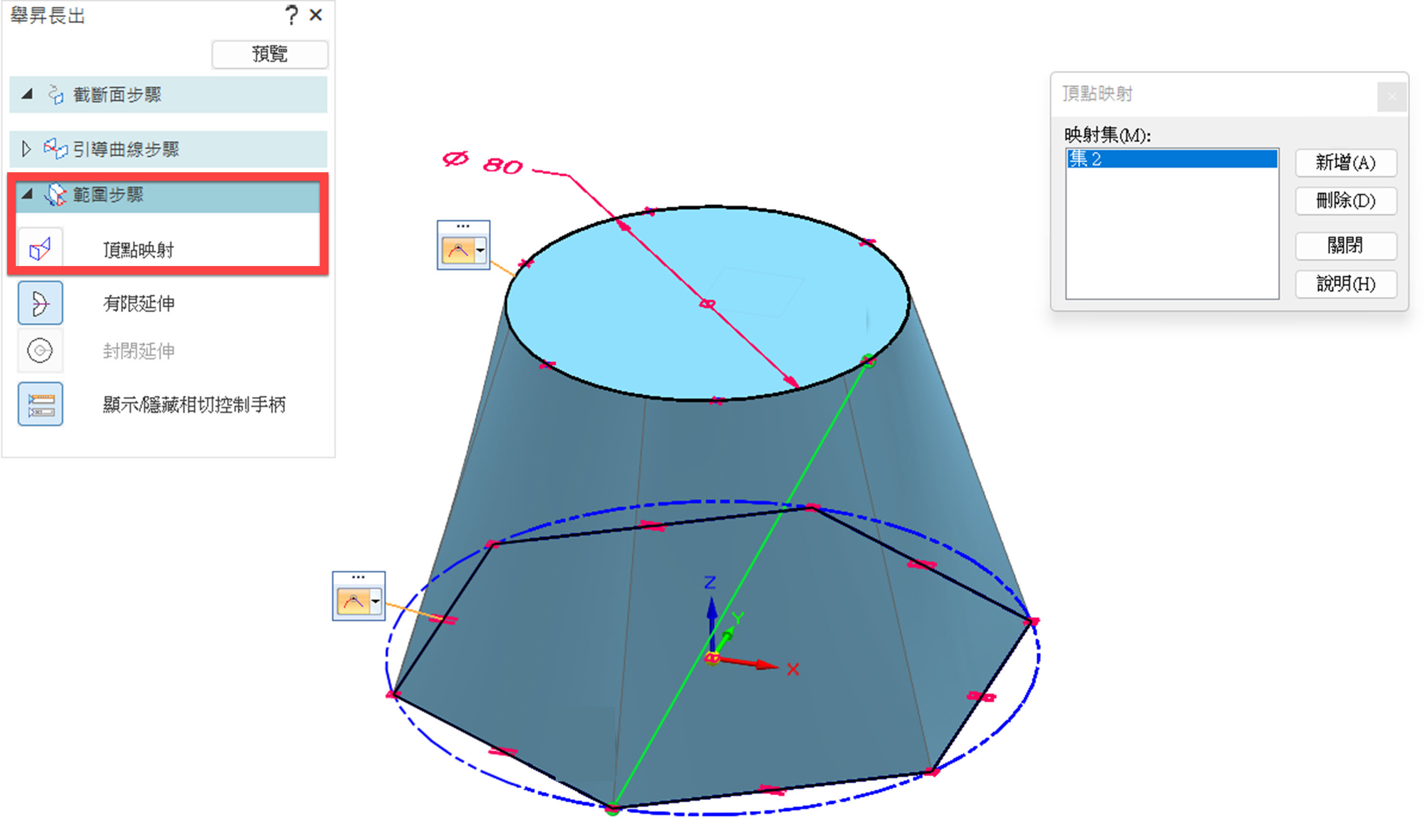

點選「範圍步驟」選擇「頂點映射」。

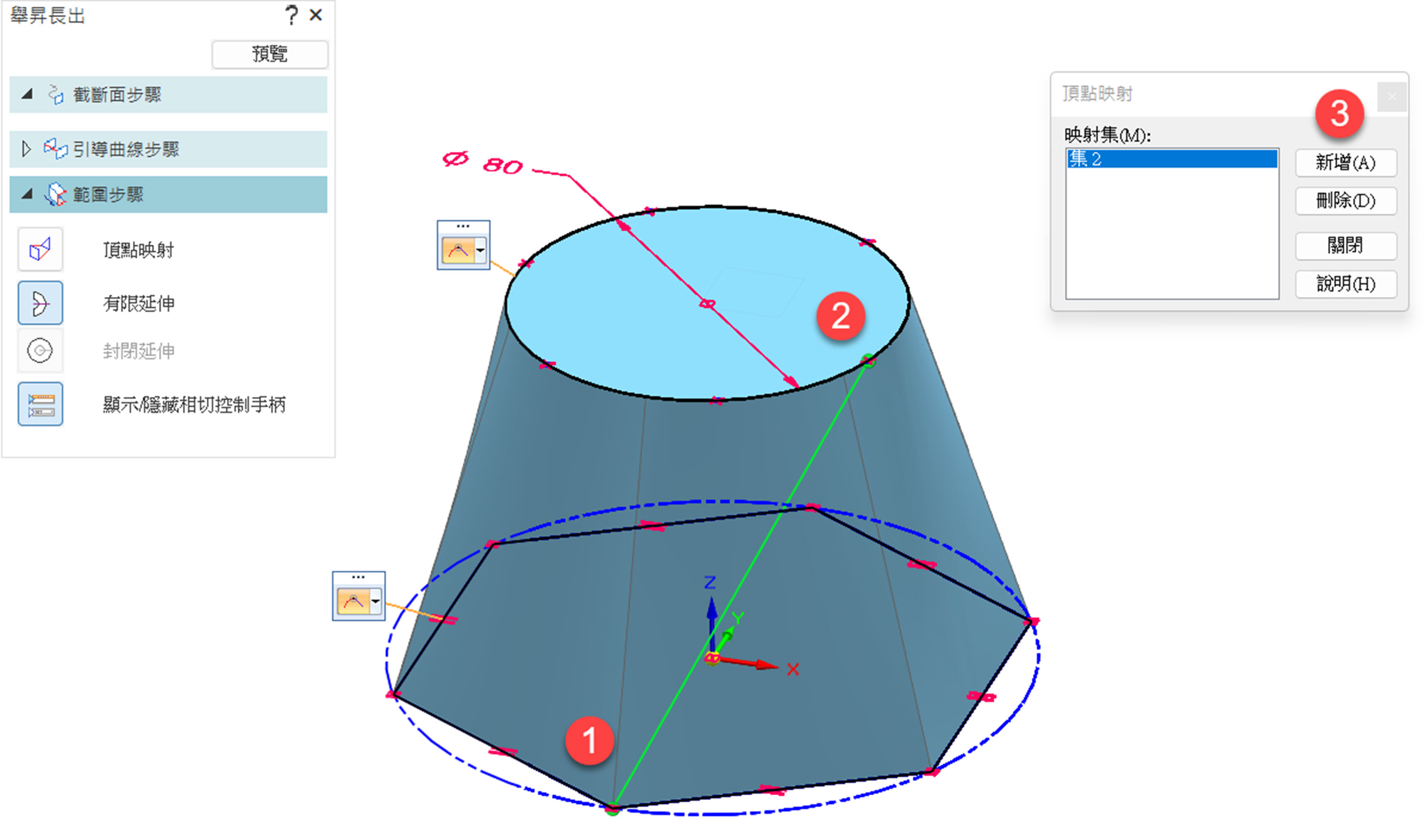

依步驟設定並新增所有「映射集起點與終點」。

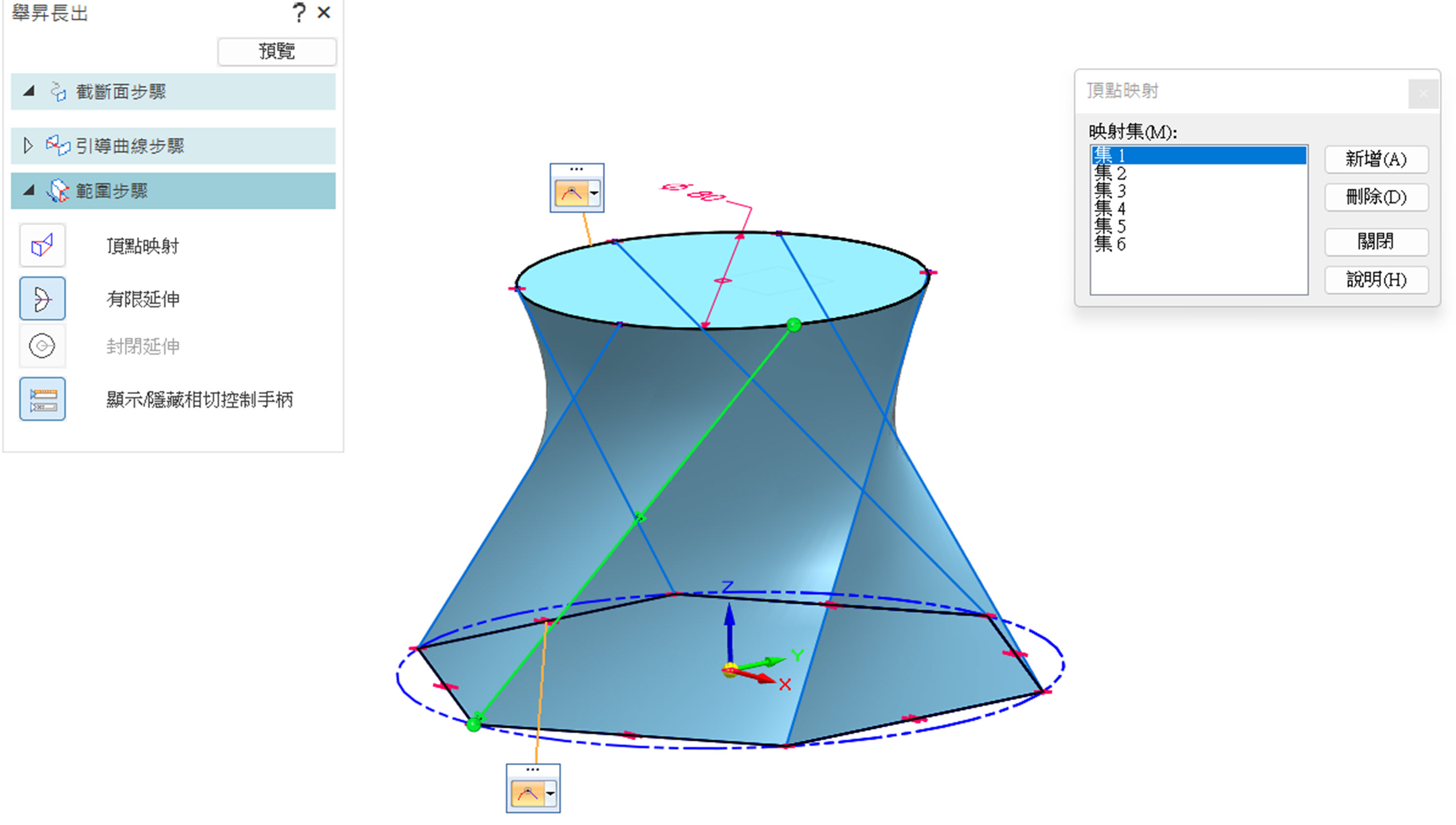

完成。

劉雨融 Yolanda
