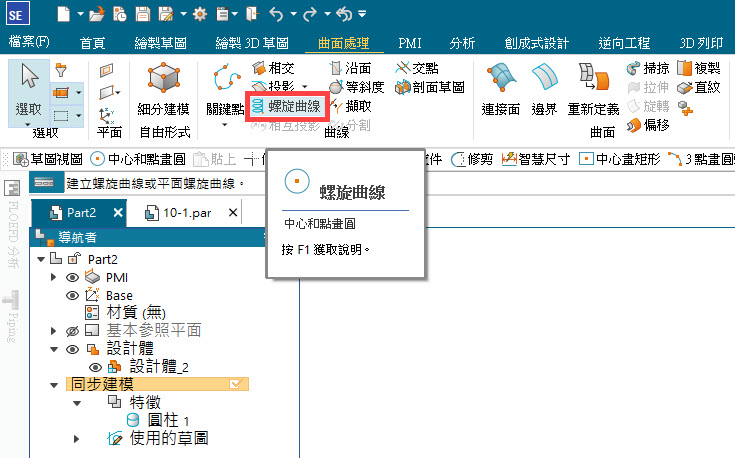

進行零件繪製時，可使用「曲面處理」中的「螺旋曲線」。

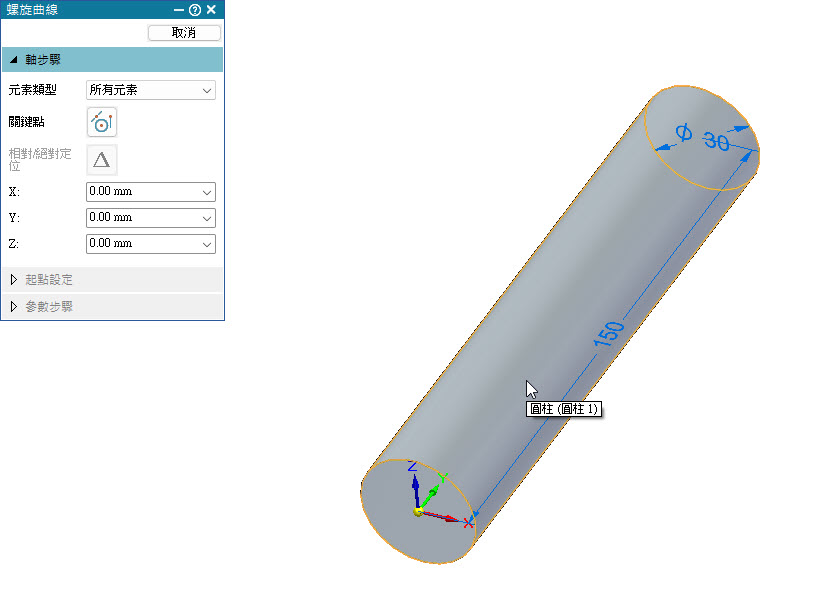

接著，點選「圓柱」、「草圖線」…等物件，作為螺旋的「中心軸」。

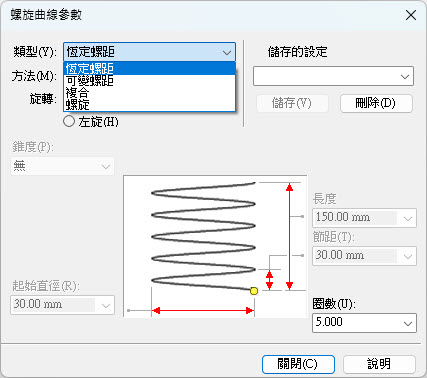

在「螺旋曲線參數」中，可選擇「恆定螺距」、「可變螺距」、「複合」、「螺旋」等，四種類型。

「恆定螺距」模式當中，只要輸入「固定的螺距」，就可以繪製出螺旋曲線。

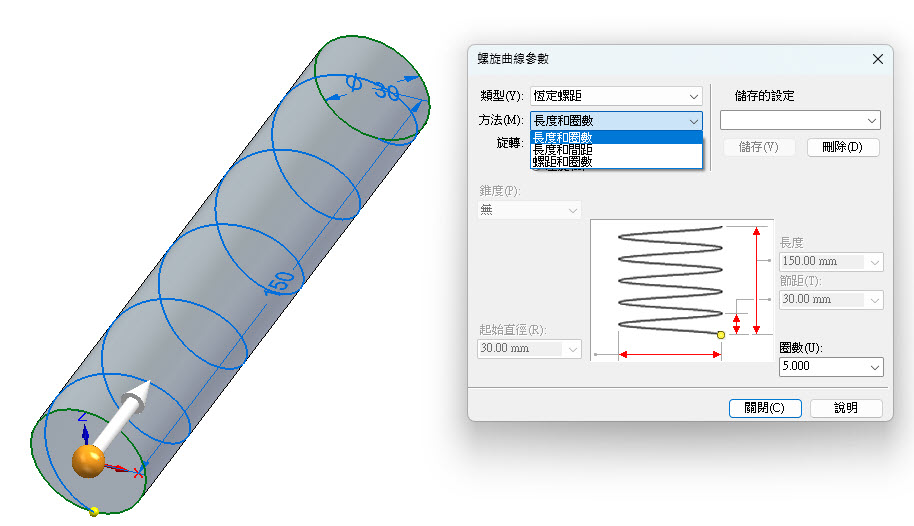

可切換「方法」的類別，以達到不同的尺寸規格。
☑ 長度和圈數: 長度則是取決於所點選的圓柱長或是線段長，圈數由使用者決定，進而算出螺距。
☑ 長度和間距: 長度則是取決於所點選的圓柱長或是線段長，螺距由使用者決定，進而算出圈數。
☑ 螺距和圈數: 螺距及圈數由使用者決定，進而算出長度。

接續往下，可以選擇「左旋螺紋」或「右旋螺紋」。

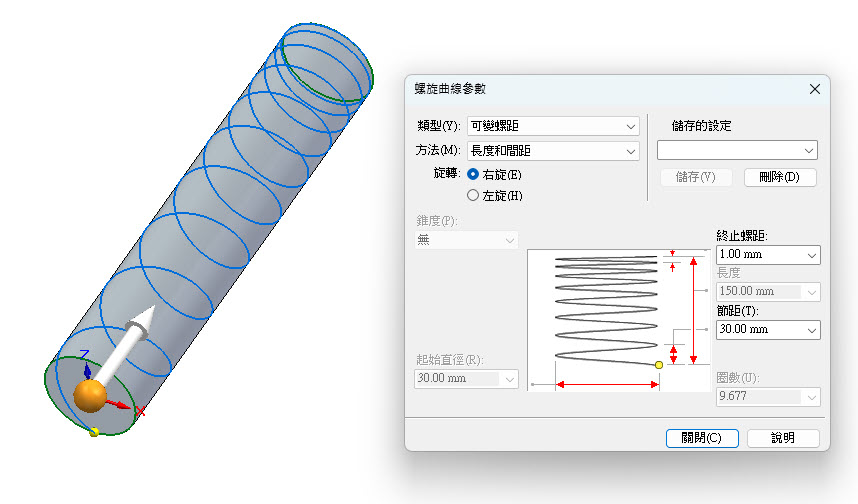

「可變螺距」模式中，只要輸入需要「初始螺距」及「終止螺距」，就能生成「可變螺距」，中間的螺距變化，則是以「等比級數」的方式變更螺距。
※ 在可變螺距當中，不需要使用「長度和圈數」，否則計算下來的螺距就是固定值，這樣與固定螺距的結果是相同的。

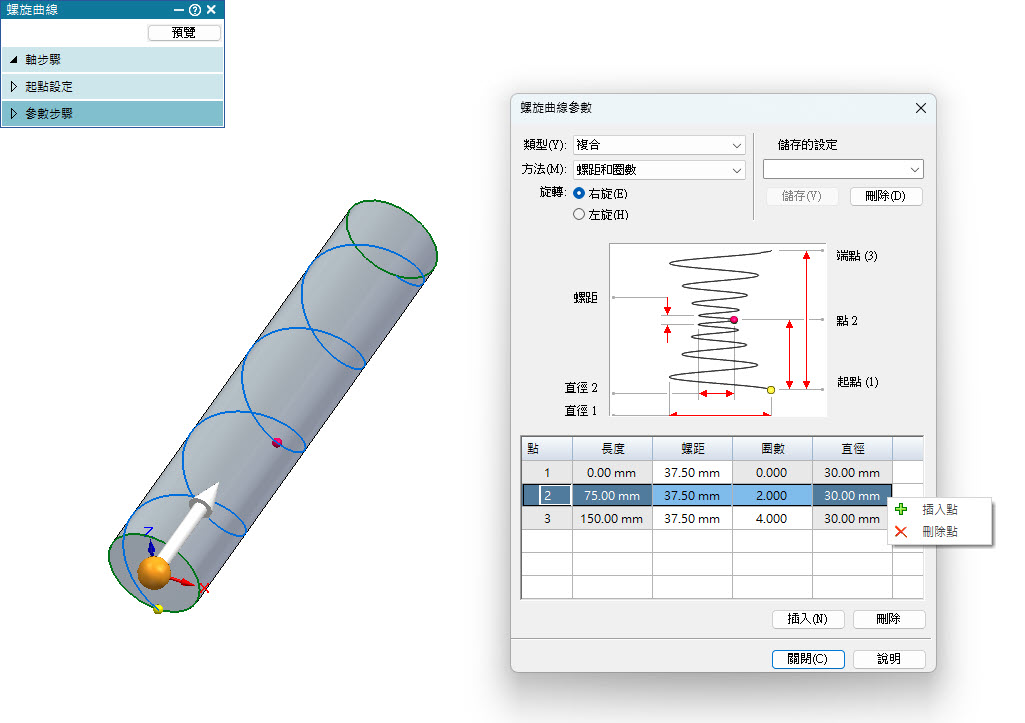

「複合模式」中，可以輸入「螺距」、「圈數」、「直徑」，讓螺旋曲線可以像「預覽圖」中，呈現出沙漏狀的彈簧曲線。
☑ 因為本範例是使用圓柱，因此直徑會被鎖定為圓柱直徑；相反地，如果選擇的是線段，則直徑可以依需求輸入修改。
☑ 而在輸入「圈數」時，須遵守，前面點位的圈數，必須小於後面點位的圈數，圈數可允許使用小數。
☑ 「點」的位置如果不夠，可以透過「滑鼠右鍵」，「插入/刪除點」增減點位，進而做修改。

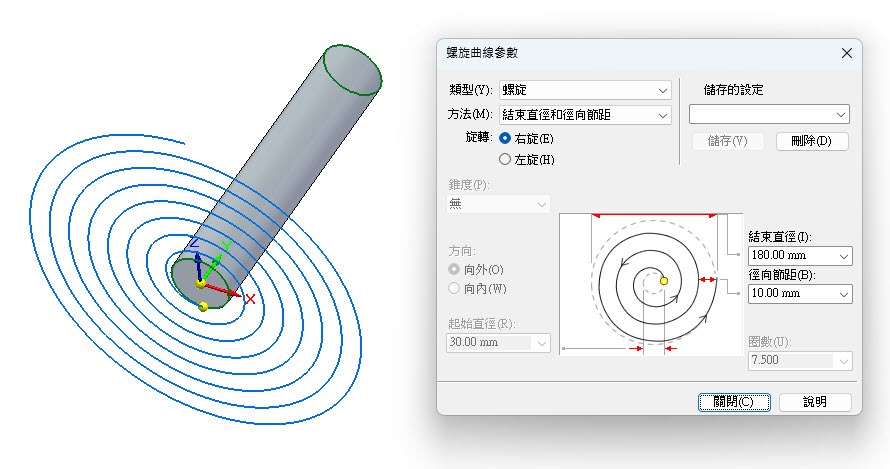

「螺旋模式」中，需要輸入「螺距」、「結束直徑」或「圈數」。
☑ 因為本範例是使用圓柱，因此「初始直徑」無法使用，若使用線段，就可以輸入初始的直徑。
☑ 本範例是使用圓柱，因此直徑會被鎖定為圓柱直徑；相反地，如果選擇的是線段，則直徑可以依需求輸入修改。
☑ 完成的曲線，後續可透過「掃掠」…等指令，接續完成所需特徵。
…(完成)。
