Solid Edge 製作工程圖範本 – 2025/05/14
14
五月
您是否也曾每次出工程圖時，都要重新調整圖框格式？
其實，在 Solid Edge 中，只要建立好自己的「圖框範本」，就能大大節省重複設定的時間！
本篇文章會用簡單的方式，帶您了解，「如何建立圖框範本」，並教您如何在未來的工作中，快速重用，讓製圖流程更加流暢有條理。
圖示 步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8

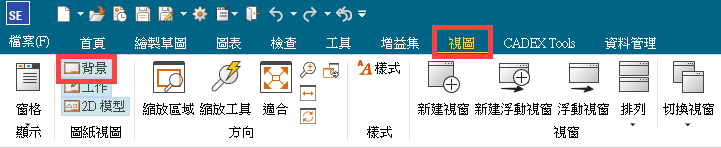

首先，開啟一份全新的工程圖檔案，並開啟「背景」選項，進入您想要設定的背景環境。

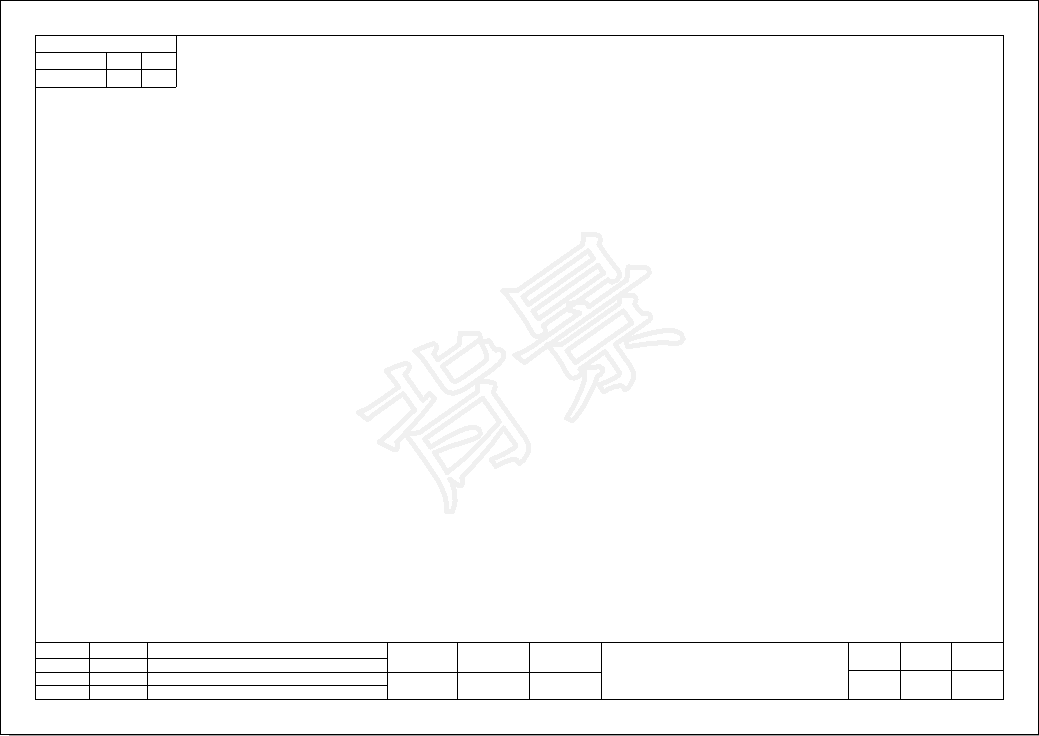

接著，可以透過「線段」或「表格」功能，將圖紙範本的框架建立出來。

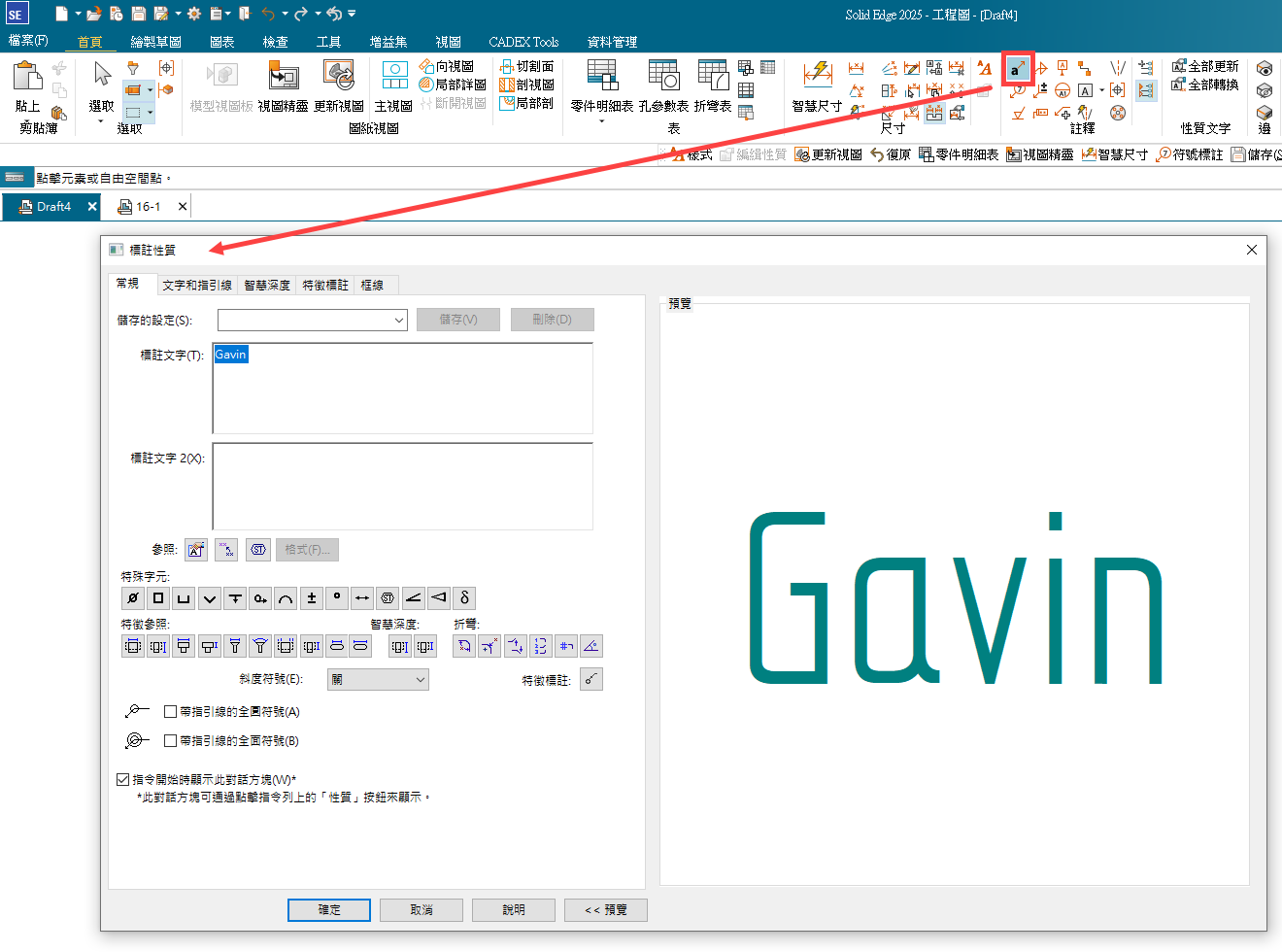

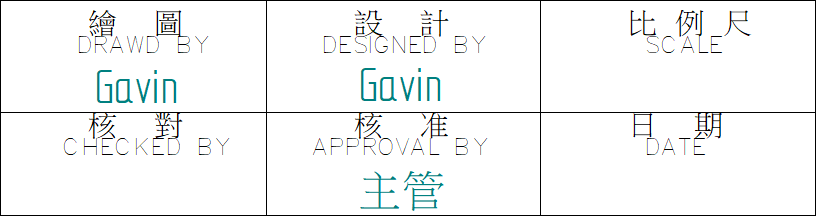

接下來，使用「標註」功能，將一些常用的資訊放入圖框中。

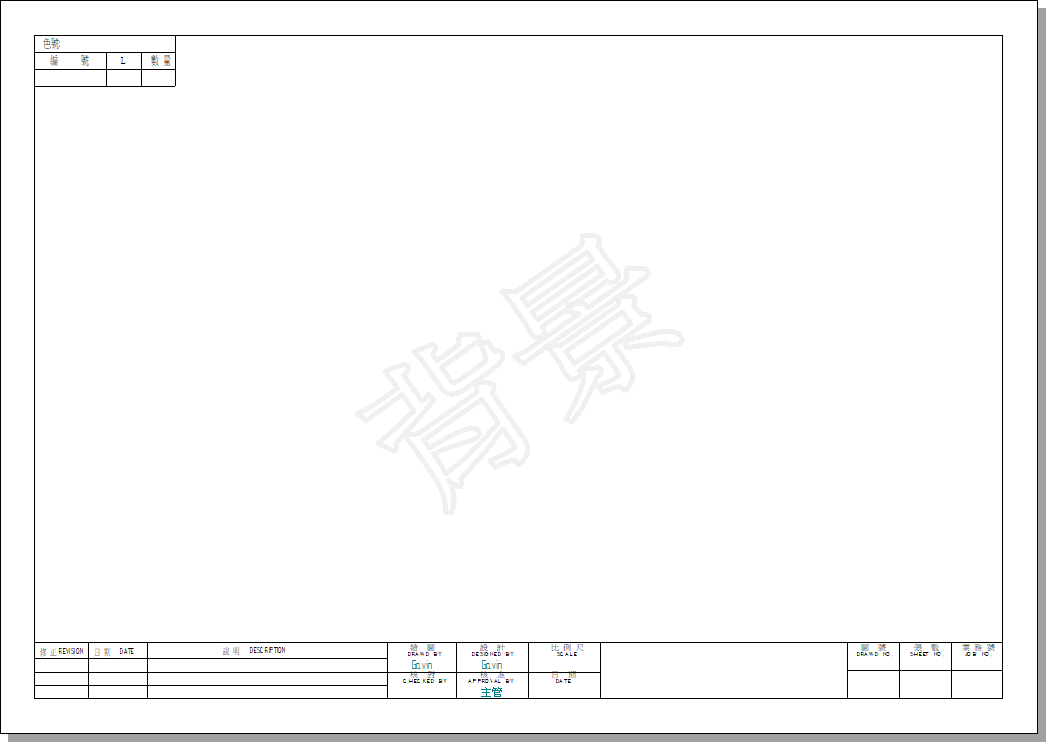

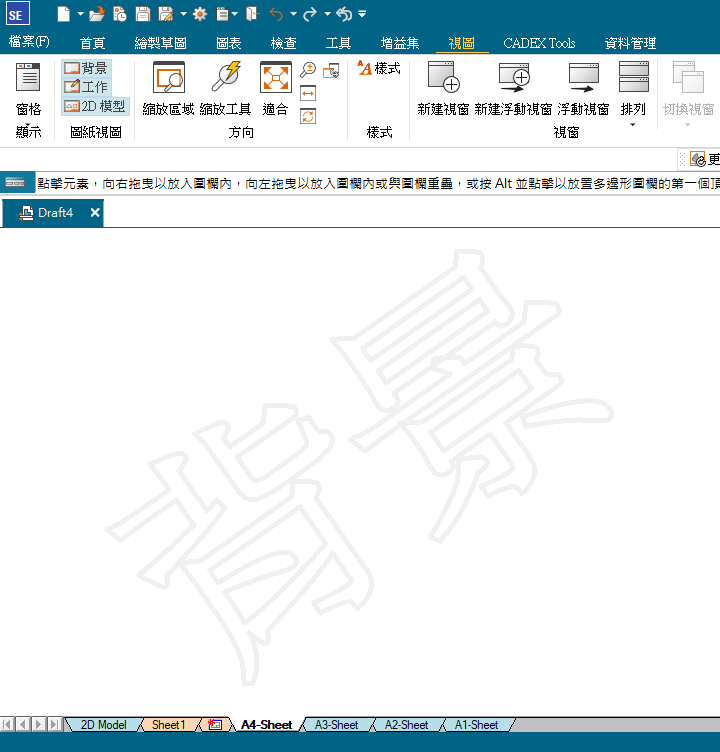

切換回「工作圖紙」頁面，使用者可藉由畫面上是否出現「背景」，兩個字來判斷目前是否在背景環境。
■ 背景：

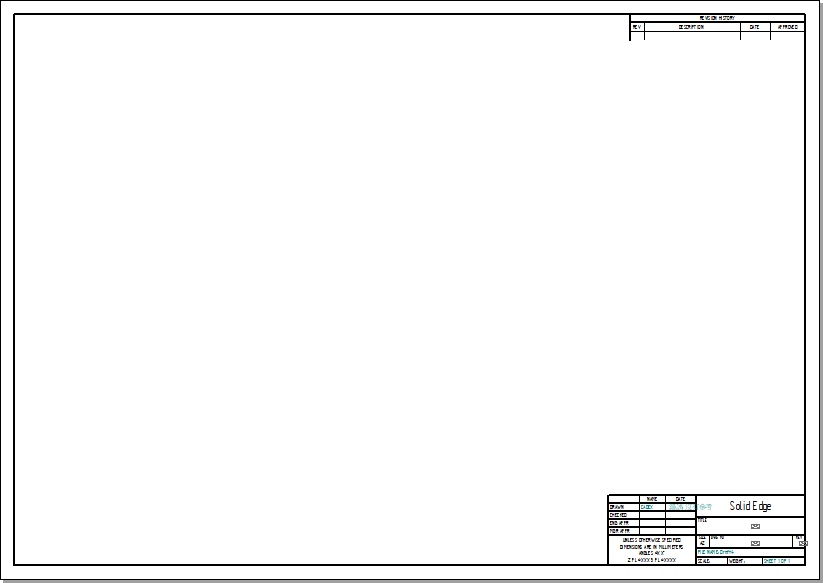

■ 工作圖紙：
■ 背景：
■ 工作圖紙：

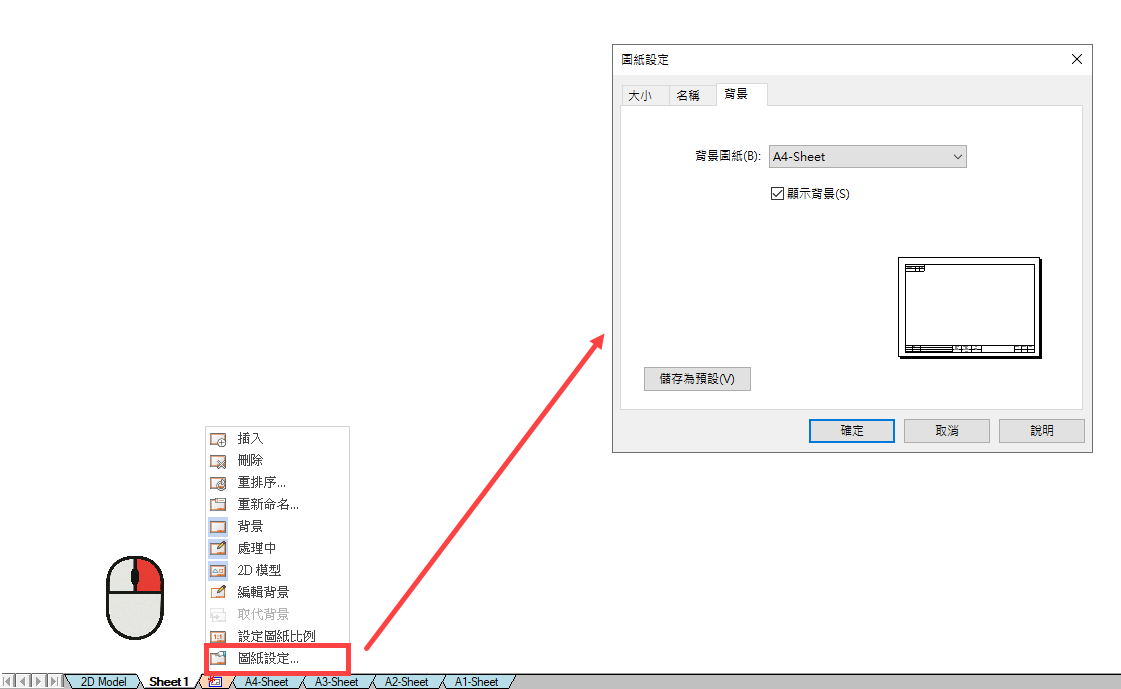

調整圖紙上的設定，設定已調整好的背景，當作「預設背景」使用。

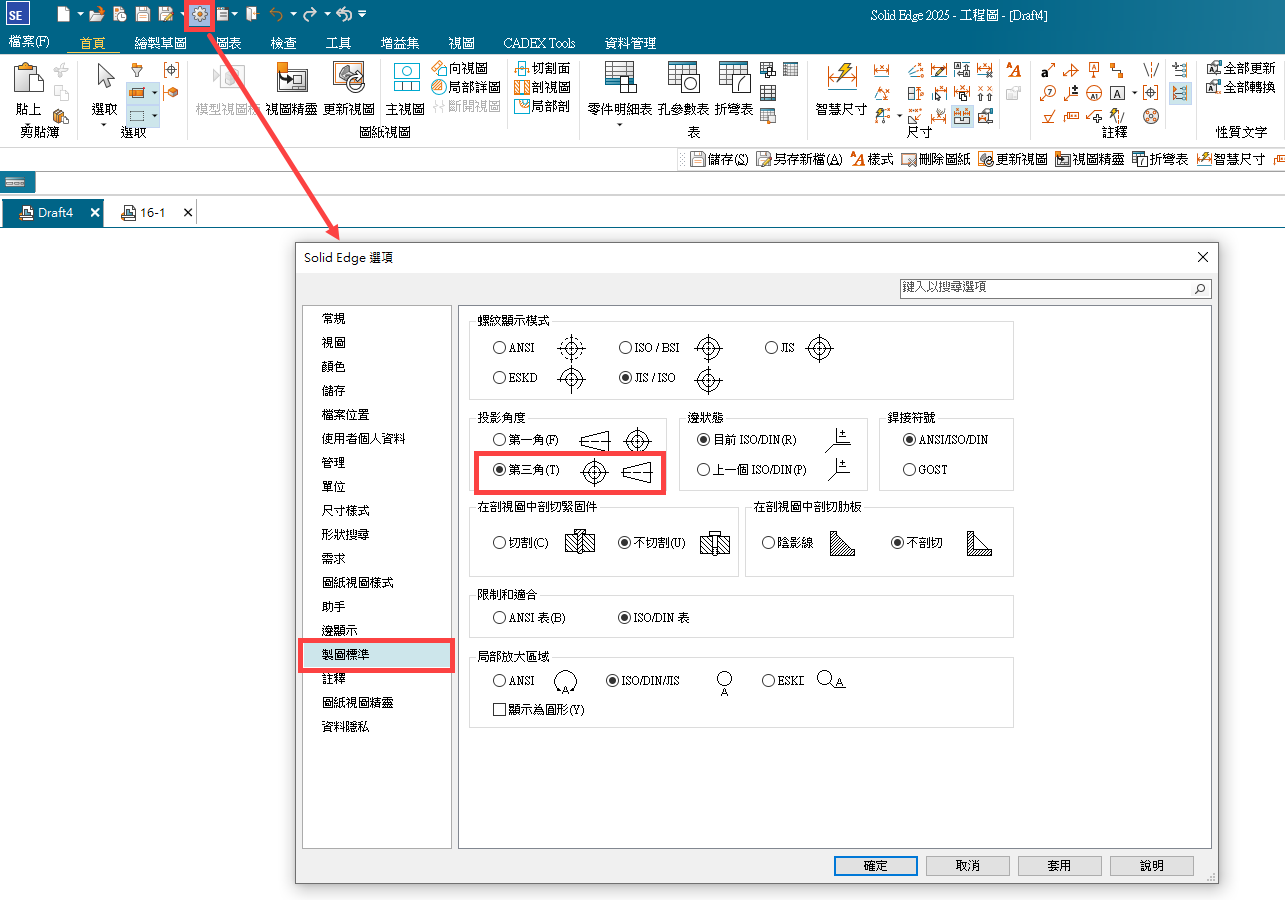

設定製圖標準，透過「選項」-「製圖標準」，將投影角法設定為「第三角法」。

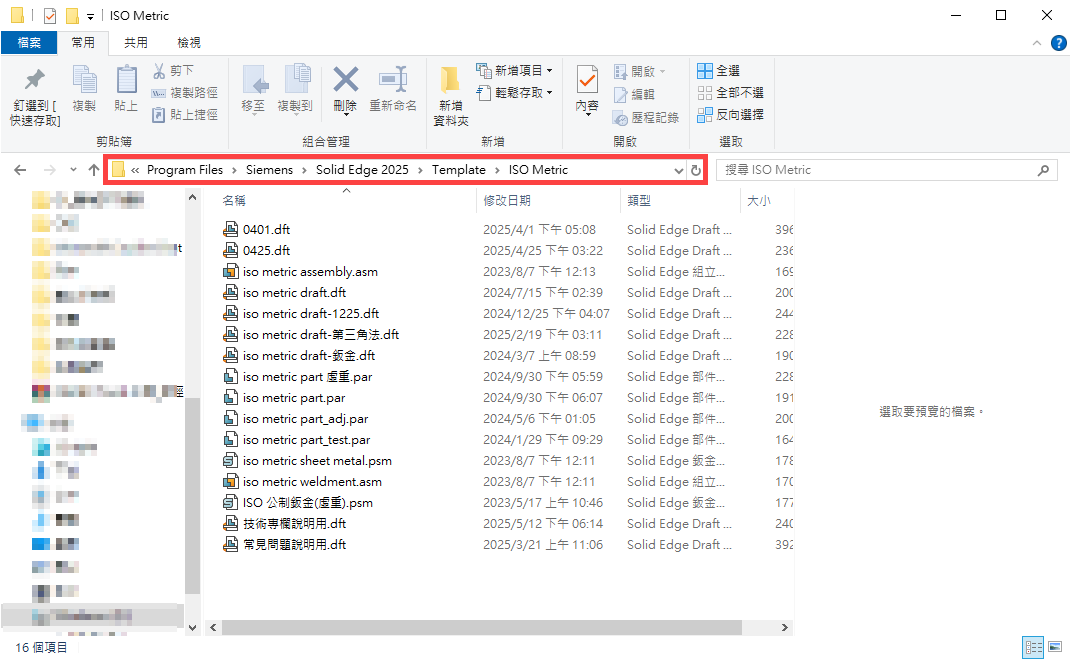

以上動作完成後。將此份檔案儲存至以下路徑「C:\Program Files\Siemens\Solid Edge 20xx\Template」。
可根據自己常用的標準，儲存至對應的資料夾，Solid Edge 預設標準為「ISO Metric」。
可根據自己常用的標準，儲存至對應的資料夾，Solid Edge 預設標準為「ISO Metric」。

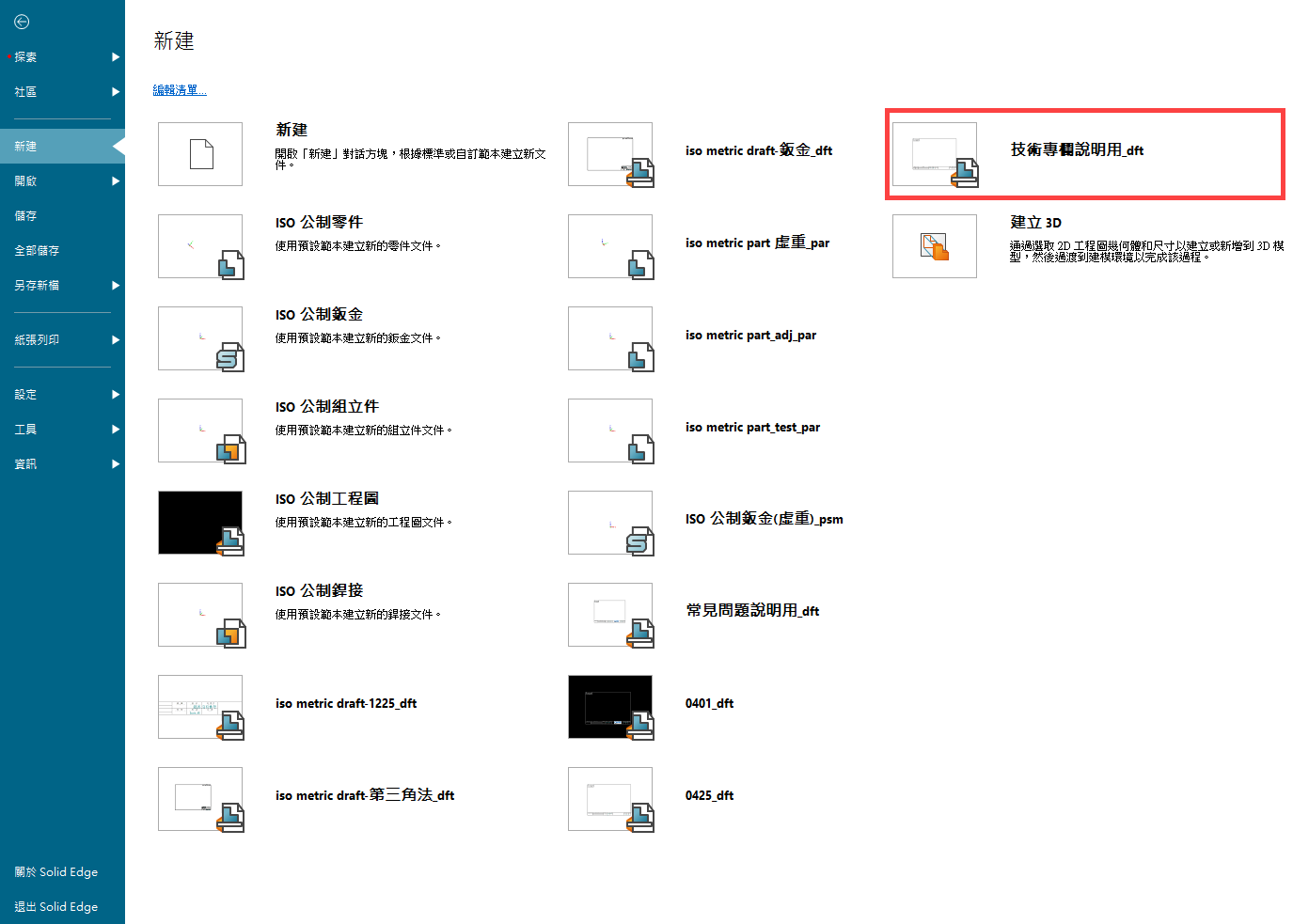

重新啟動 Solid Edge 後，點擊「新建」，清單中會顯示新建好的圖框範本，點擊該範本進行使用。…(完成)
張志偉 Gavin Chang
