Solid Edge 複製草圖 – 2024/02/22
22
二月
在 Solid Edge 組立件繪製草圖後，如需要利用此草圖建立 零件 或 次組件 時，可使用「複製草圖」或功能，
不僅能保持關聯性，更能直接生成在對應位置上，之後要裝配也可直接利用 座標 進行組裝，快速又便利。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 完整操作影片 變更組立件草圖的連動操作示意影片
首先，在組立建環境繪製草圖。

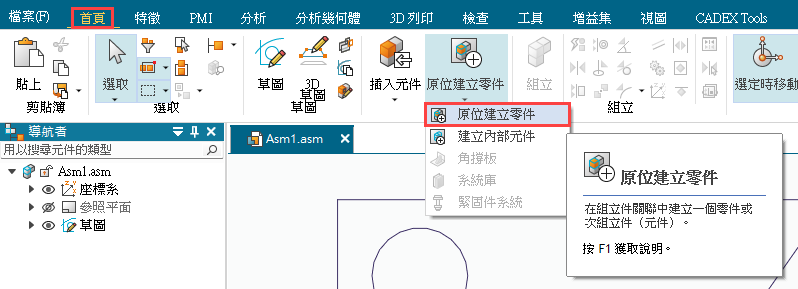

之後利用「原位建立元件」，將要共用草圖的零件或次組立件建立出來。
(※詳細操作，可參考Solid Edge標準課程-課本13-4章)。
(下圖中：零件1、零件2 為建立出的零件)
(※詳細操作，可參考Solid Edge標準課程-課本13-4章)。
(下圖中：零件1、零件2 為建立出的零件)

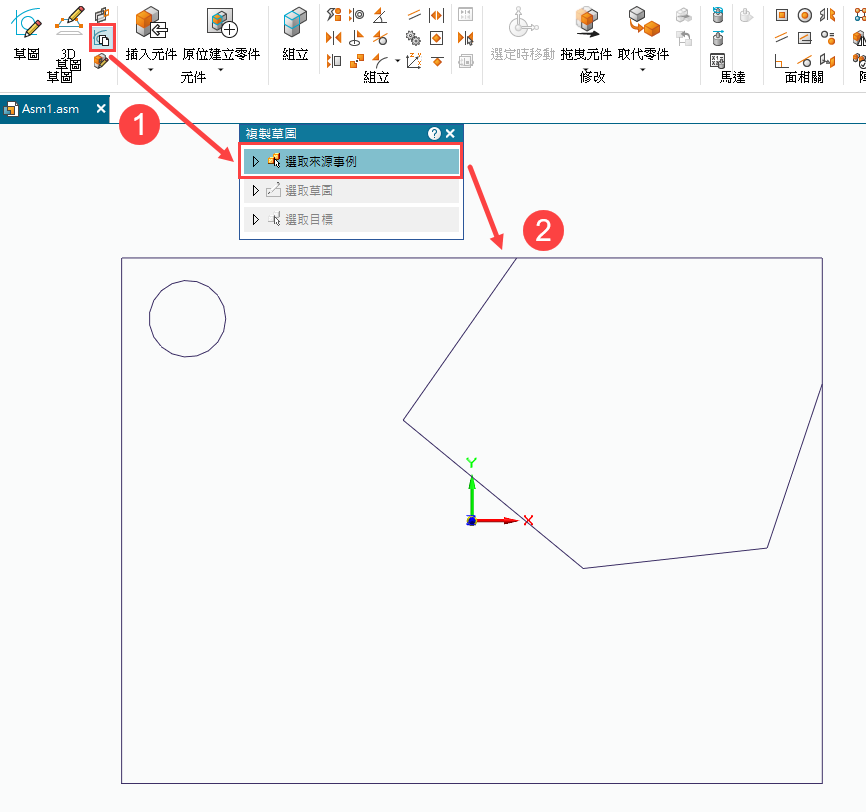

選擇「複製草圖」指令，工具列「選取來源事例」選擇要共用的草圖。

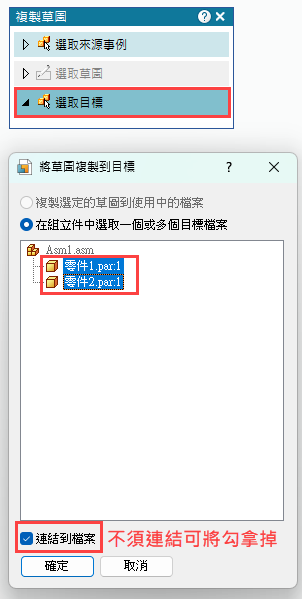

「選取目標」選擇要共用草圖的零件或次組立件，將草圖複製至剛剛建立的零件檔案。
(※如只有要複製草圖沒有要保持關聯性可將下方「連結到檔案」勾拿掉)
(※如只有要複製草圖沒有要保持關聯性可將下方「連結到檔案」勾拿掉)

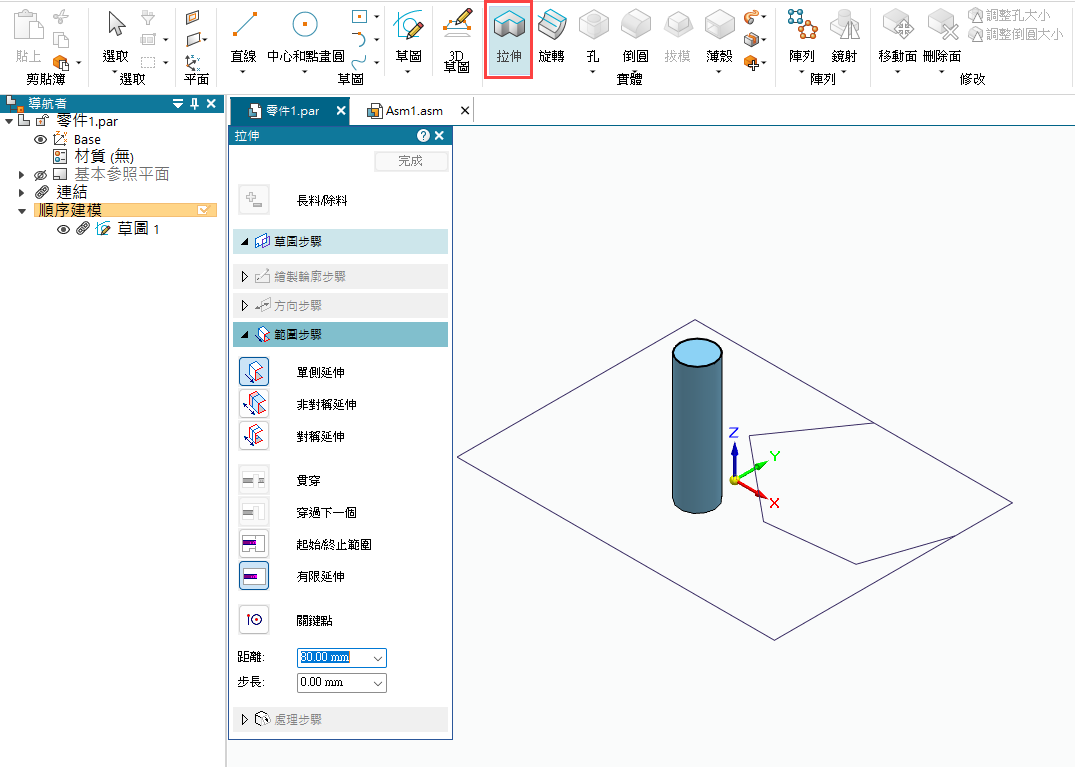

之後開啟 零件1 編輯，即可看到草圖，可利用「拉伸」進行長料。

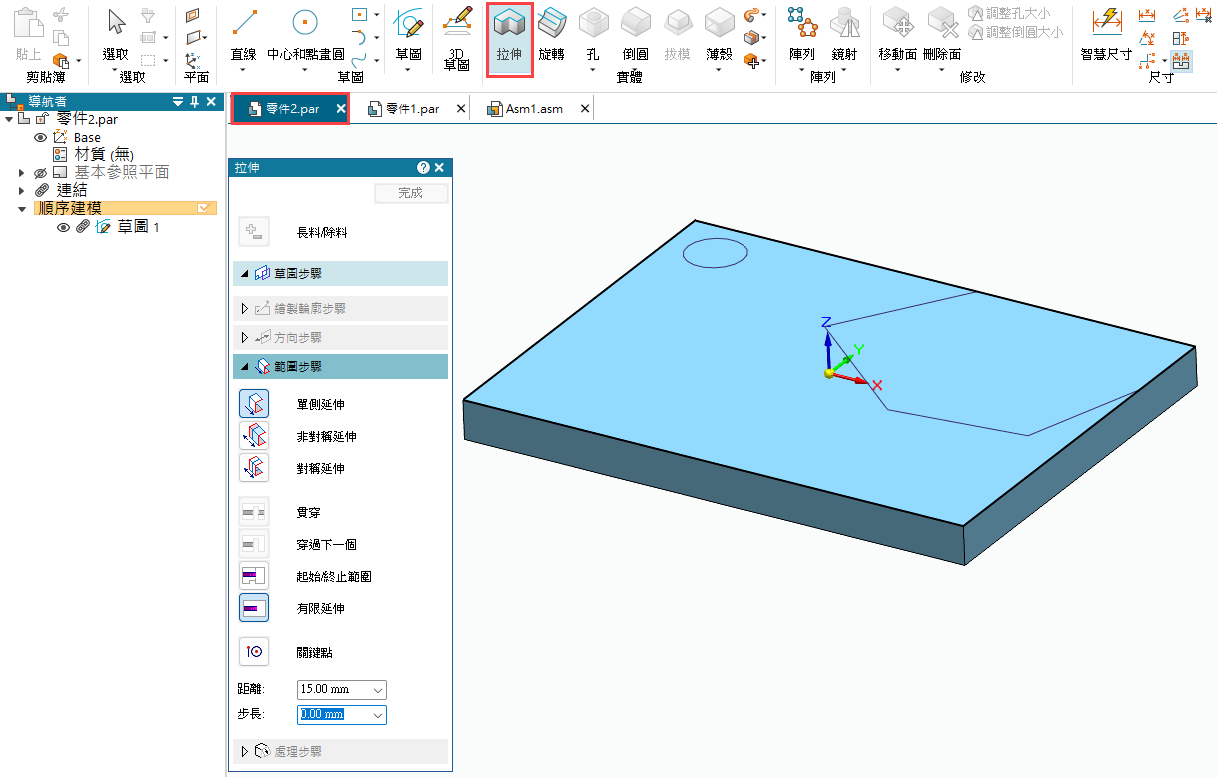

再開啟 零件2 編輯，也可看到一樣草圖，也可利用「拉伸」進行長料。

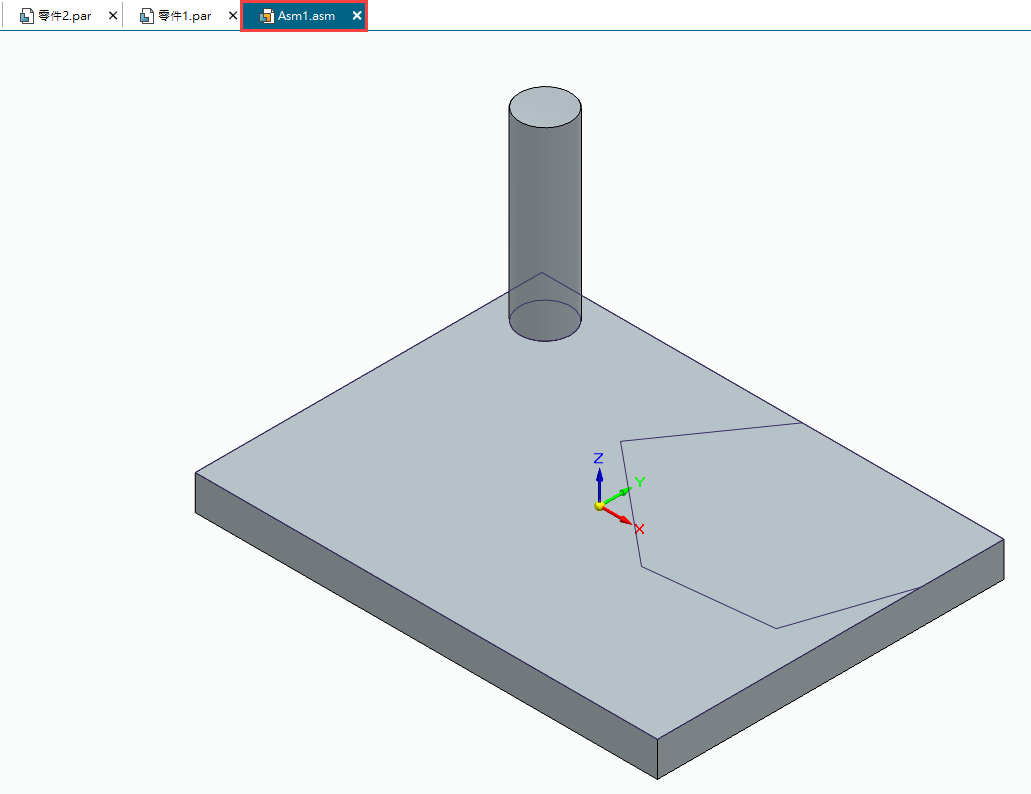

這時可以看到 零件1、2 分別看不到長出的設計體，但在組立件內兩個零件長出的設計體都可看到。
向珊融 Sandy Lin
