「設計配置器」為Solid Edge提供給設計工程師，方便能透過「數值參數」，搭配條件的判斷、計算方式…等等，可更快速修改模型，以達到將模型數據化，提升繪圖修改效益。
讓每個特徵、尺寸，甚至各零件之間的互動修改，進而快速完成組立件模型。畢竟在機構產品中，有大量的模型，其實相似度非常的高，如：單軸，氣動缸、夾爪、懸臂、機架…等。「設計配置器」有「初階」及「進階」版本，在「進階」版本當中，可修改更多的條件，如：顏色、工程圖更新、重新命名…等，有更多變化的動作。
「設計配置器」為了讓工程師容易上手，已將複雜的程式語言，濃縮成「四大步驟」，即可完成使用，進而提升工程師的價值以及設計研發的速度。
因，「設計配置器」的變化性很大，需要的篇幅繁多，因此，本專欄先以”初階模組”中的”單一零件” 設定。

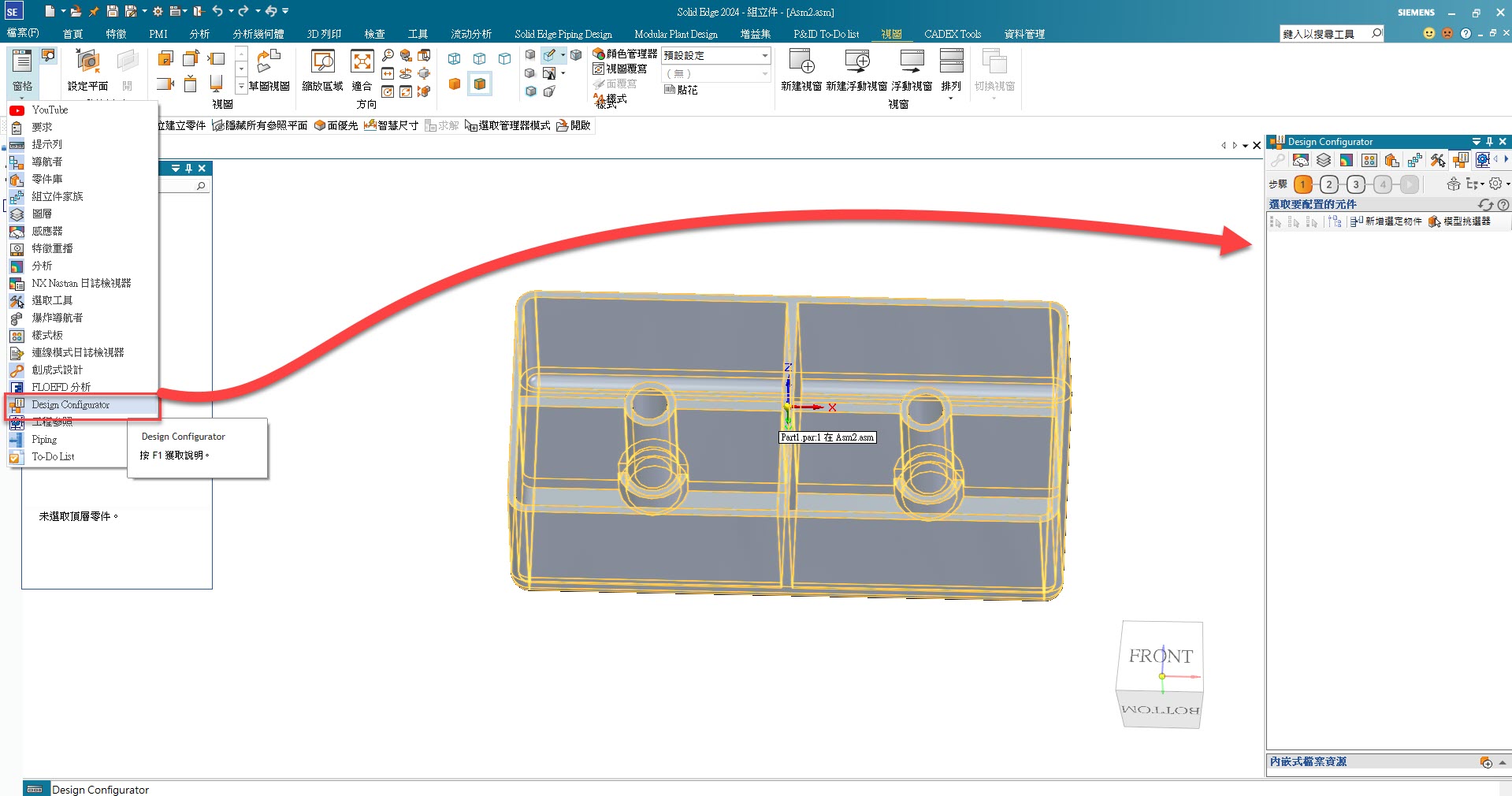

開啟組立件，並且有對應的零件之後，在「視圖」→「窗格」當中，開啟「Design Configurator」(以下簡稱為”配置器”)。

配置器「步驟1」：為「定義元件」。
我們要選取作為修改的物件，如果不需要修改變動，則不用點選。

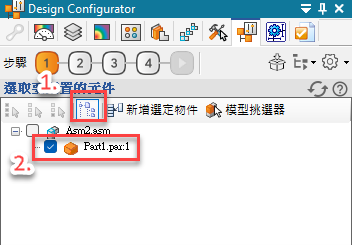

以此專欄的範例來說，我們只要修改這個零件，因此點選「清單模式」再勾選「Part1.par」即可。
也可以先點選Part1，再點選「新增選定物件」，效果是相同的。

配置器「步驟2」：則為「變數定義」。

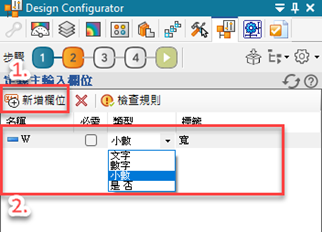

透過「新增欄位」增加需要修改的變數，如果有多個條件，也可以重複新增，只需重複此專欄的步驟4跟步驟5即可。
而「欄位類型」可以設定成：「文字」、「數字」、「小數」、「是/否」四種類型。
必須要注意的地方是，「名稱」一定要是英文+數字的組合，不能使用中文，但「標籤」可以輸入中文，作為欄位的標題。

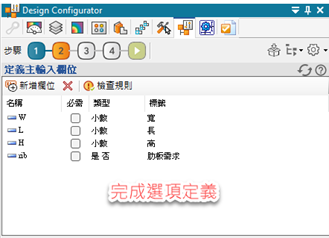

本專欄範例，以「寬、長、高」，以及是否需要「肋板」作為選項條件。當然，使用者可以自行建立其他的類型，操作練習。

如果不想讓操作者”任意輸入數字”，可在底下，修改「渲染」類型。

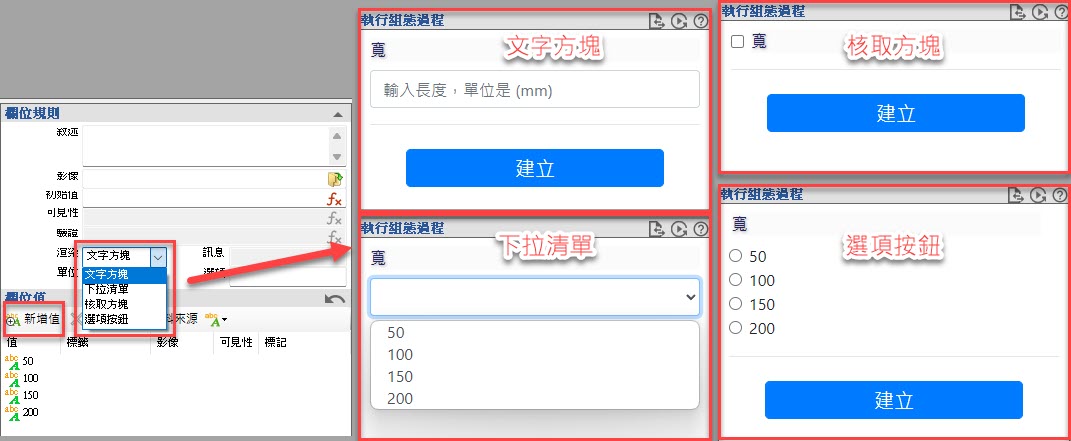

渲染提供 ”四種類型” 可以選擇：
(1)「文字方塊」為使用者可以自行輸入(包含透過上下鍵累加)。
(2)「下拉清單」則是做成下拉式選擇指定選項。
(3)「核取方塊」則是需要或不需要的點選。
(4)「選項按鈕」則是可以列出多個選項，讓使用者選擇其一。
而”下拉清單”及”選項按鈕”所需的選項，則可以透過底下的「新增值」，點選”增加”並”修改”成所需要的數值。

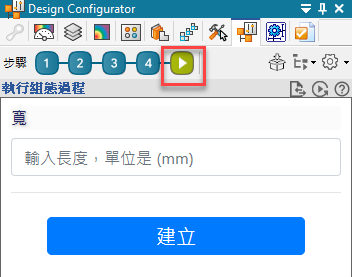

「欄位」建立完之後，點選配置器最後的「播放」，可以確認呈現的結果。

配置器「步驟3」：則為「條件判斷」及「變數運算」使用，如果不需要判斷條件，或沒有太過複雜的運算式，這個步驟是可以跳過的。
以本專欄的範例來說明，使用者需要，中間的”孔特徵”在尺寸小於一定的條件之下，會自動取消。

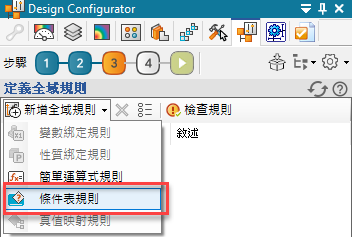

因此，可以在”步驟3”當中，透過「新增全域規則」裡的「條件表規則」，還作為判斷依據。

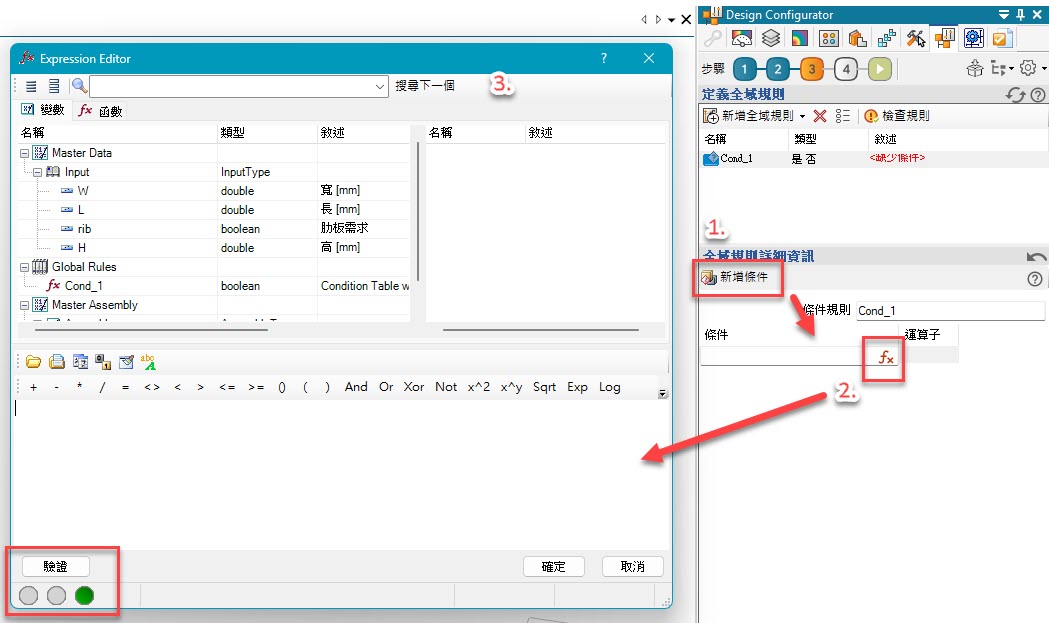

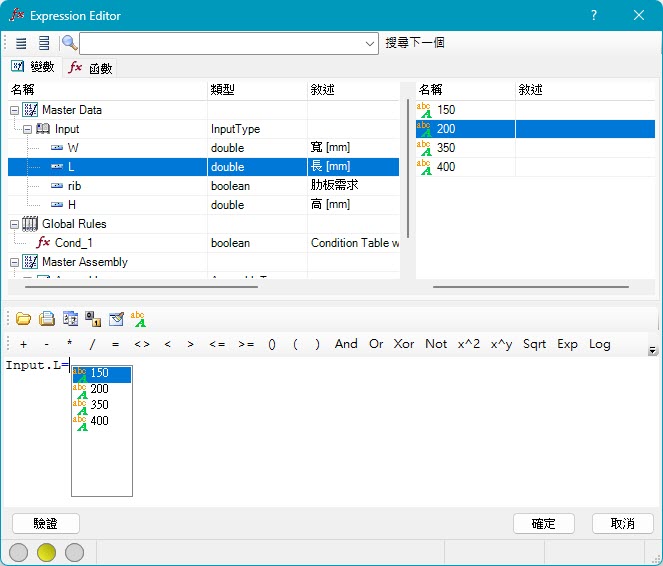

增加了新的條件表規則之後，透過底下的「新增條件」，可「定義判斷的條件」，因此，點選欄位後方的「fx」，就可進入「條件編輯視窗」，
其中，使用者可以編寫很多程式語法，並可以透過左下方的驗證，來確認語法有沒有寫錯。
※綠燈表示正確，紅燈表示錯誤，黃燈則表示待確認。

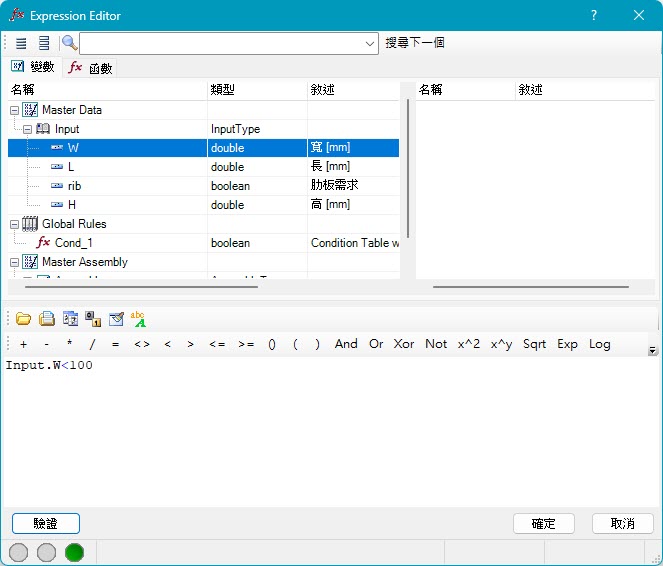

此時，我們可以寫一個判斷，例如：長寬都預計在小於100的時候，孔特徵會自動消失。
這時，只要點選一下，上方欄位當中的寬，並且點選「<」符號，輸入尺寸100即可。
※備註：內文也可以自行透過打字完成，只是點選比較快，且不容易出錯。

如果設定的欄位是有選項的，則在點選=、>、<…等符號之後，會自動出現選項，讓使用者快速選取。

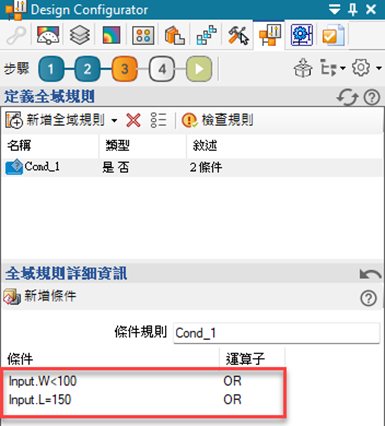

此時，可看到，本專欄中，設定了兩個條件，分別為：
(1)寬小於100以及,
(2) 長等於150的條件，而在後方的運算子還更改成OR，表示只要兩個條件滿足其中一個即可。
但如果沒有切換成OR的話，就是兩個條件都要滿足才可以。

配置器「步驟4」：則是定義「修改動作」。

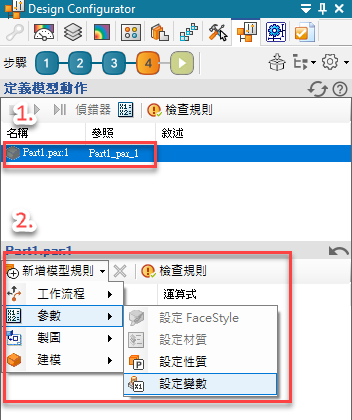

需要先點選模型，再點選「新增模型規則」底下的修改動作。
本專欄的範例來說明，此時可以選擇「設定變數」，讓使用者可以更改長寬高的尺寸。

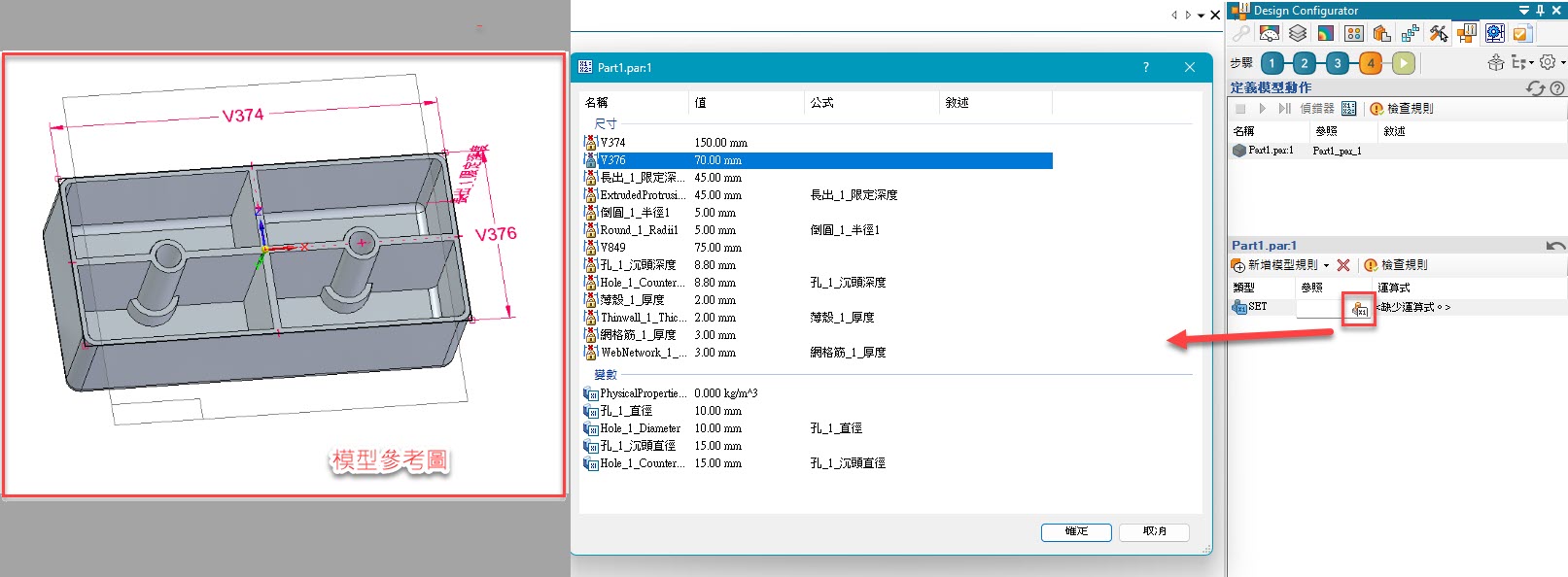

在參照中，點選「X1」的圖示，就可以選擇所需對應的尺寸變數。
但， 必須注意，尺寸的「變數名稱」必須是”英文或是加上數字”，不能是中文，然而，像”長出”設定的深度，配置器會多增加一個英文版的變數供使用者選者，
因此，本專欄的範例中，「長出_1」就不能選擇，而是要選擇下一個ExtrundedProtrusion_1_FiniteDepth」這個選項。
※其他的尺寸變數也請以此觀念選擇。

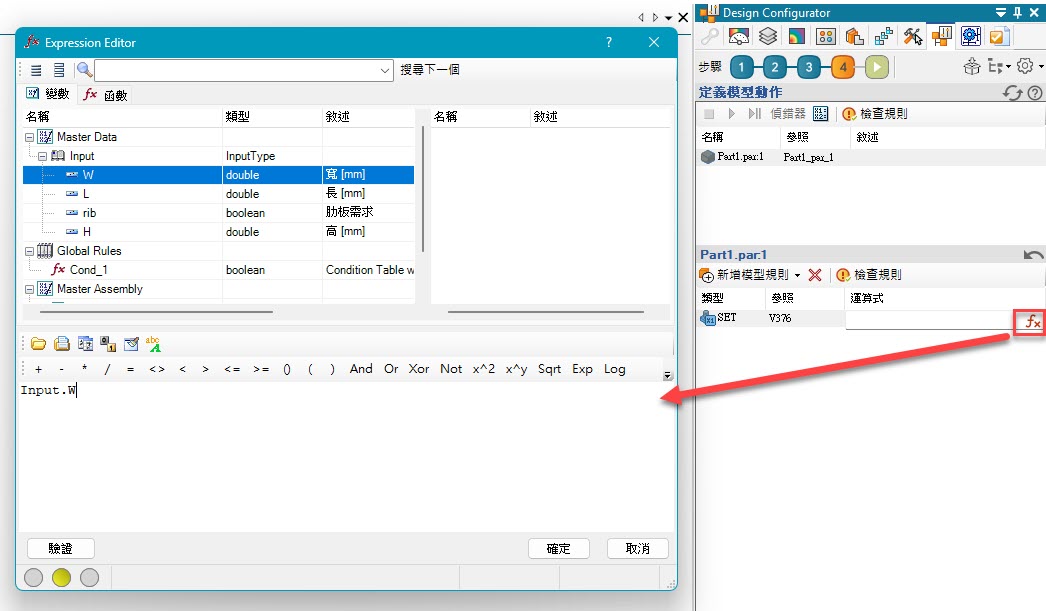

而後方的運算式，一樣在點選「fx」之後，直接點選「變數欄位」，就可以輸入變數作為條件。
此專欄就是讓「長、寬、高」分別對應相對的變數尺寸。

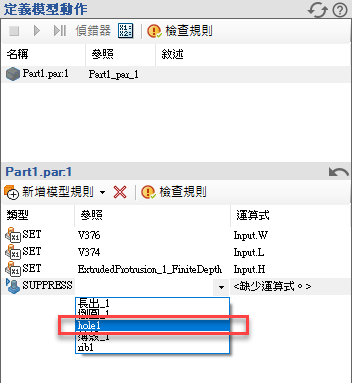

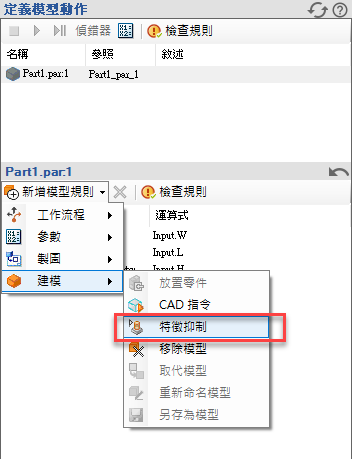

如果是特徵的抑制，可以選擇「建模」當中的「特徵抑制」，並設定哪個特徵，在什麼情況下要抑制掉。

「參照的特徵」則可以透過「下拉選單」選擇，但請注意，要更動的「特徵名稱」也必須是英文，不能使用中文。
本專欄的範例，是設定”孔特徵”的抑制，所以選擇”hold1”。

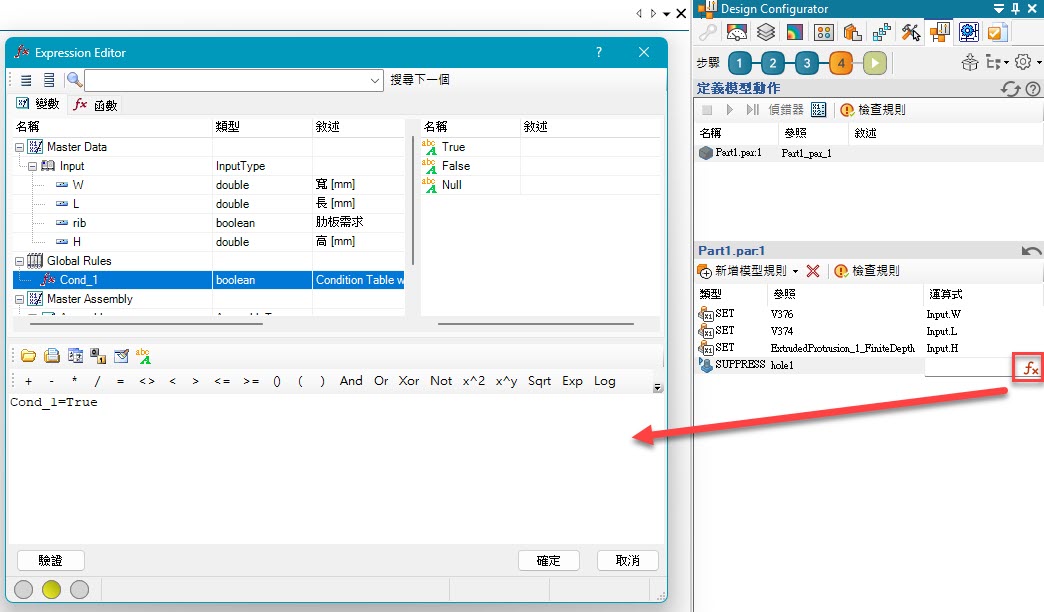

後方的運算式，則可以點選Cond_1作為判斷，也就是前面「步驟11」的判斷結果，如果符合就使其等於「True」。
因此，本專欄的範例會變成，只要符合前面「步驟11」的結果，孔特徵就會自動抑制，反之則保留。

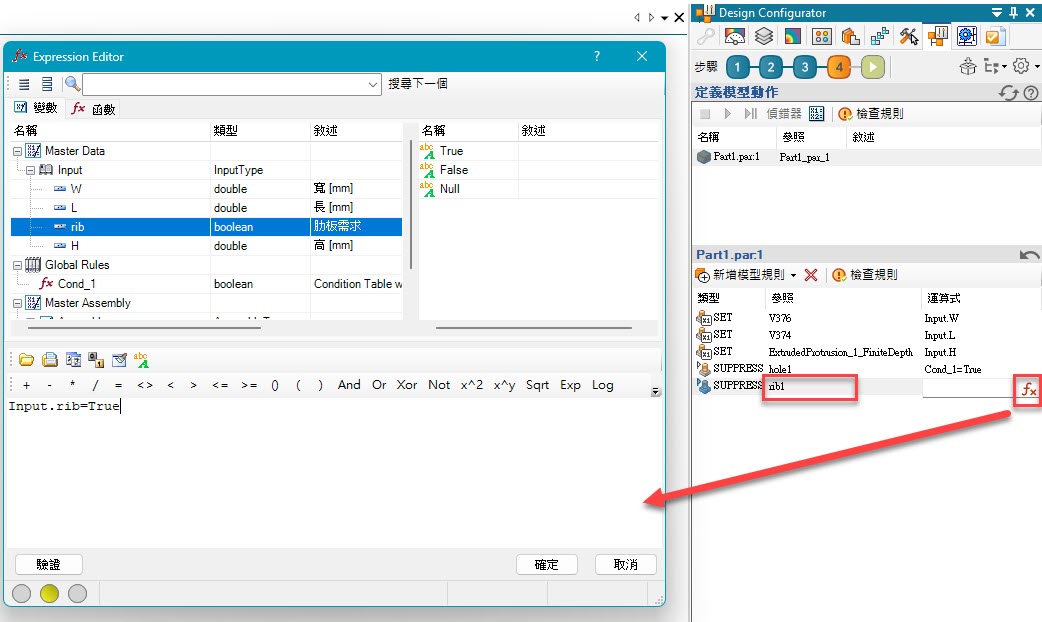

肋板的部分，也可以用相同的概念作業，所以參照特徵選擇肋板，而「fx」這邊，點選肋板需求並且設定成等於「False」。
本專欄的範例，就會變成，只要使用者勾選選項，肋板特徵就會保留，反之則自動抑制。
※備註：這部分就是邏輯判斷的觀念，使用者必須要熟悉是或否的答案影響後面有或無的結果。

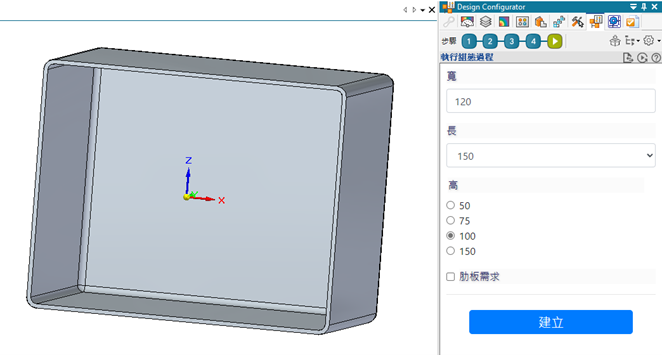

最後，使用者可以透過「播放」來自行修改模型，測試看看。
也可以按下「重新啟動」來重新輸入數值，或，使用「封包」將檔案打包，打包過程當中，
可以選擇是否要夾帶設定，以便另一位人員也可以使用。

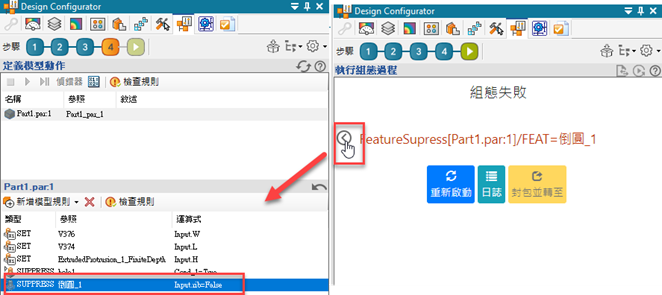

如果執行過程中，發現”組態失敗”，表示設定條件上有出錯了，可以點選箭頭，設計配置器會切換到錯誤的地方，讓使用者進行修改。
以此範例為例，刻意把原本肋板改成中文名稱的倒圓，配置器就會告知”這邊的參照特徵使用了中文，配置器無法辨識，導致配置器出錯”，節省大量的除錯時間。

「設計配置器」的變化及邏輯關聯性很重要，因此，繪圖上建議以「順序建模」的模型為首選，且不同的做法，交互搭配之後，可做出更多不同的結果。這部分使用者可多加嘗試操作。
相較於「變數表」，「設計配置器」的設定比較直觀的，尤其在”判斷式”的部分， 會讓使用者更加容易理解，該怎麼設定判斷以及下拉選單。Solid Edge 2024之後的版本，有提供初階版本，供用戶使用。使用者也可以透過本專欄的範例進行操作練習。
考量專欄的篇幅有限，部分細節功能並未在此專欄中提到，如，後續有想進一步了解的功能，歡迎與凱德科技聯繫。
在進階版本中，可以對操作介面增加判斷結果，在某些條件下會出現選單，某些條件則不會出現。
也可以將修改好的模型，另存成新的檔案，以供其他專案作為使用…等，更多實用的設定方式。
如，在操作過程中，看到”反灰”的指令，表示需要進階版本才可以使用。…(完成)
