Solid Edge 變數表快捷設定 – 2023/05/26
26
五月
Solid Edge變數表快捷功能，設計零件時在尺寸上快速點擊滑鼠左鍵兩下即會跳出公式編輯，此功能在同步/順序建模中皆可以使用，藉此輔助使用者便捷的使用變數表。
請參考以下說明：
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7

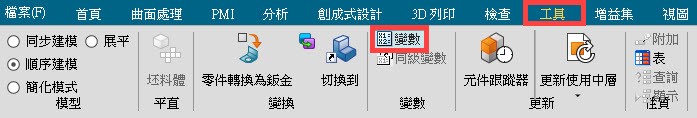

以往要進入公式套用時需先至『工具』區，左鍵點擊『變數表』功能。

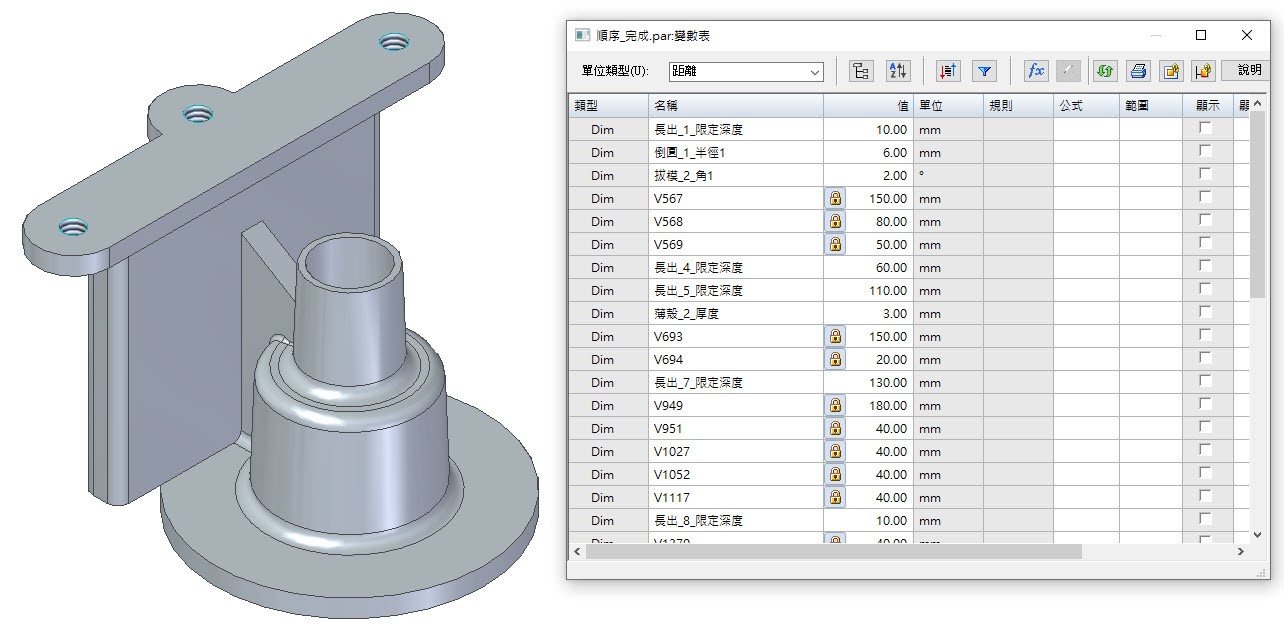

開啟『變數表』後，才可以開始去建立相關公式定義模型的尺寸，步驟需比較多次!

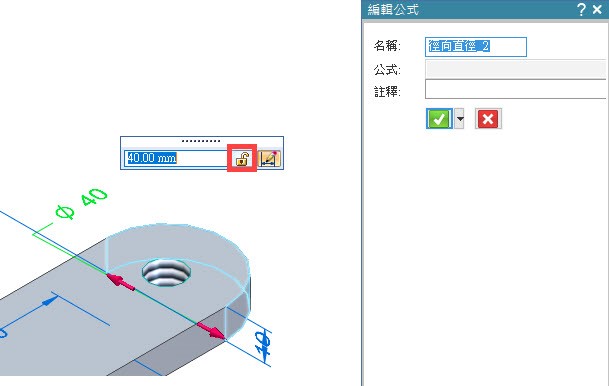

在Solid Edge快捷的設定上『同步建模』中修改PMI尺寸時，不論是『驅動』的尺寸還是『被驅動』公式定義的尺寸都要先『上鎖』
，
就可以快速使用建立公式的功能。
，就可以快速使用建立公式的功能。

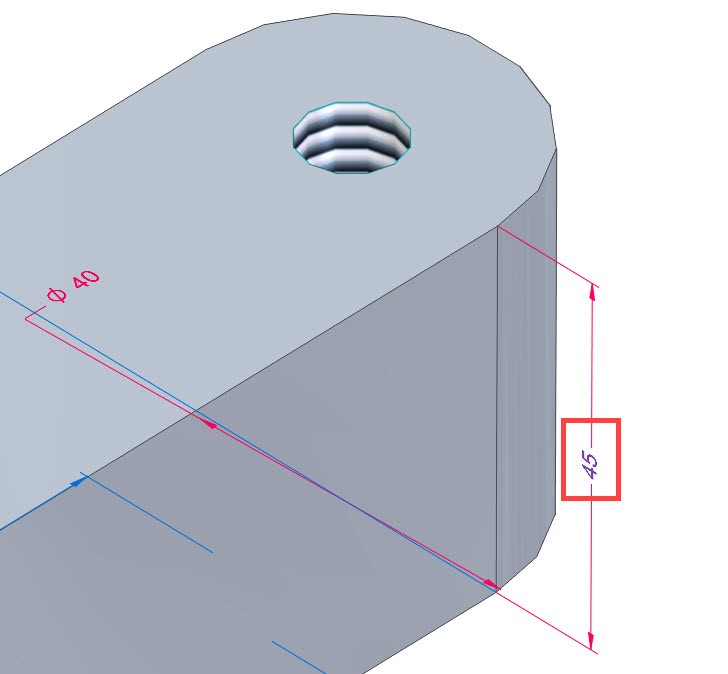

尺寸上鎖後該尺寸為驅動尺寸，可以觀察到顏色從藍色轉換成紅色了，這時候就可以開始建立公式。
※被驅動尺寸顏色為紫色。
※被驅動尺寸顏色為紫色。

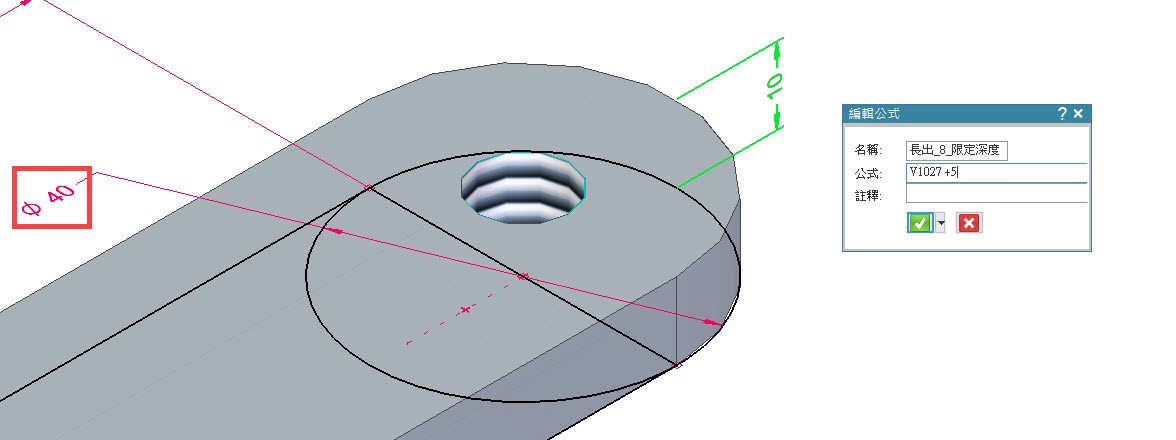

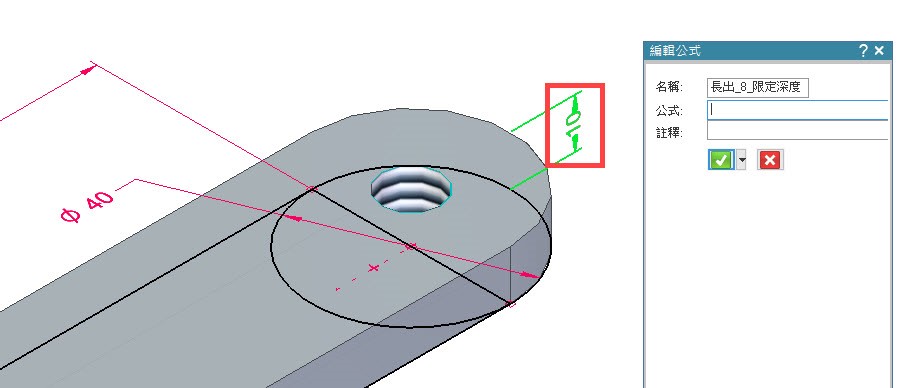

Solid Edge『順序建模』中使用動態編輯編輯草圖時，可以左鍵快速點擊數值10兩下即會跳出『編輯公式』功能供設計者快速使用公式編輯。

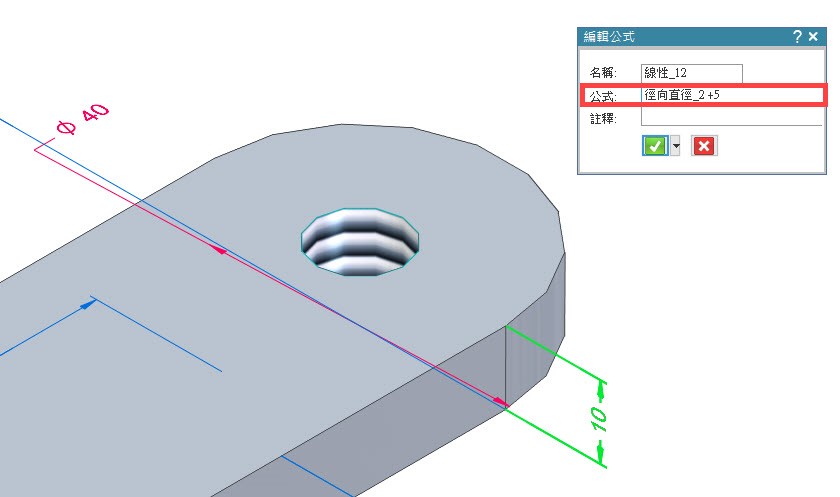

選擇數值Φ40當作驅動尺寸，套進公式去定義數值10為被驅動尺寸。
點擊打勾後即可以看到尺寸變化的結果

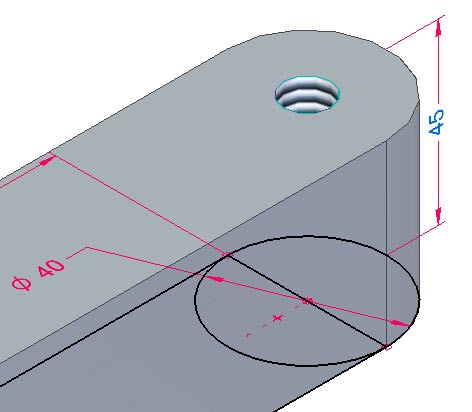

值45=數值Φ40+設定公式+5得出的結果
值45=數值Φ40+設定公式+5得出的結果
