在設計鈑金時，若是在舉昇凸緣特徵上做法向除料後展平，有時會發現展平圖樣上的除料呈現斷續不規則的線段，要避免這個問題可以在Solid Edge上的選項裡調整設定即可。

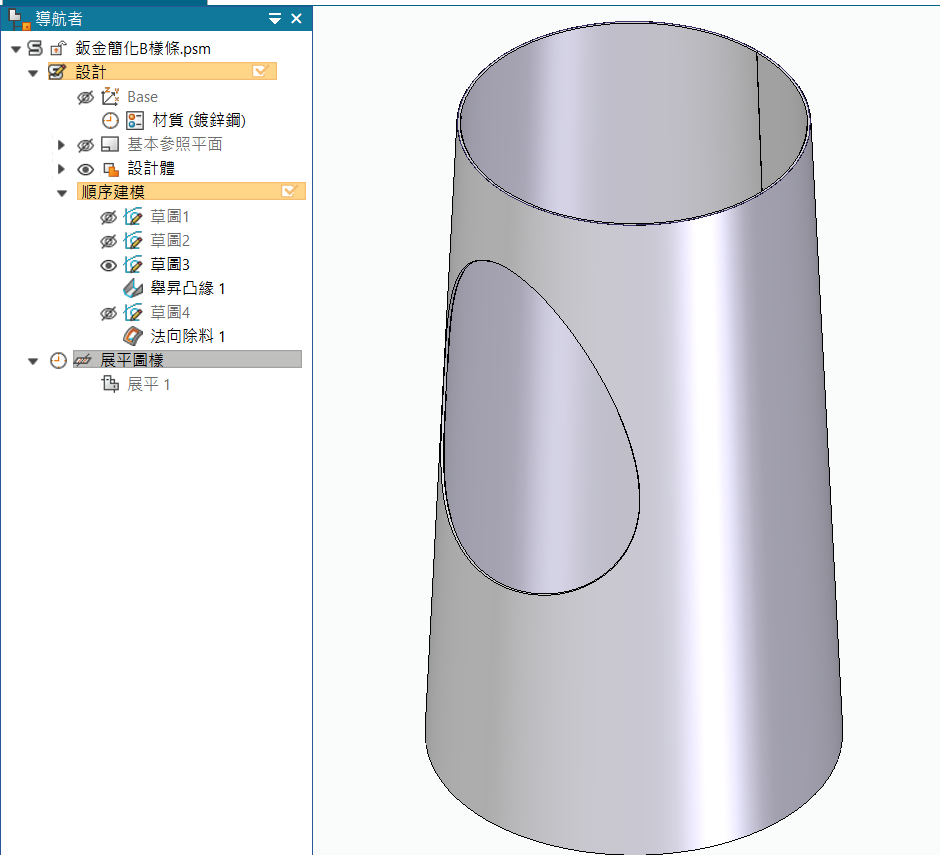

在舉昇凸緣特徵上做法向除料，設定展平。

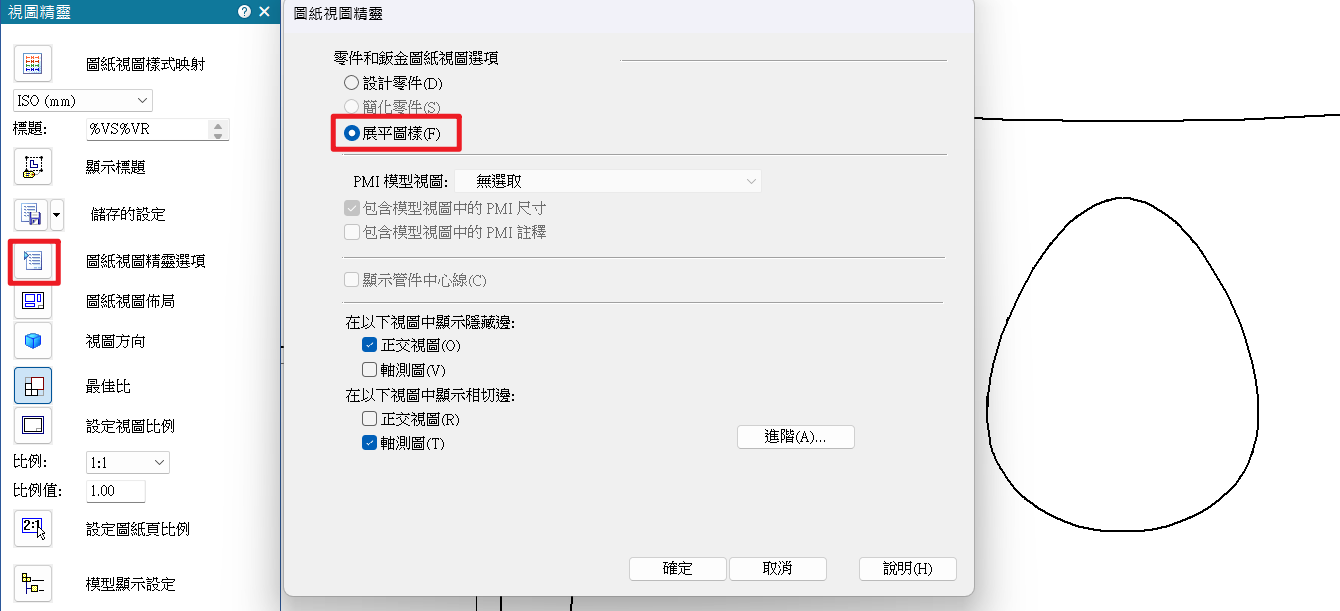

帶入工程圖內，「視圖精靈」→「圖紙視圖精靈選項」，切換為「展平圖樣」。

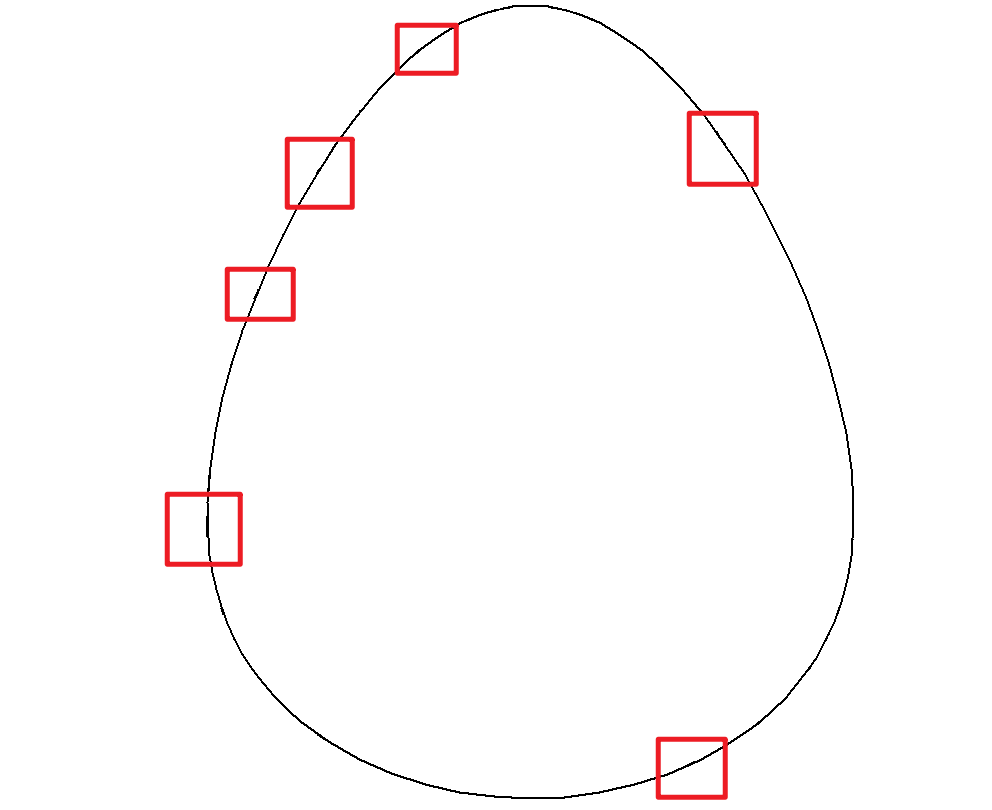

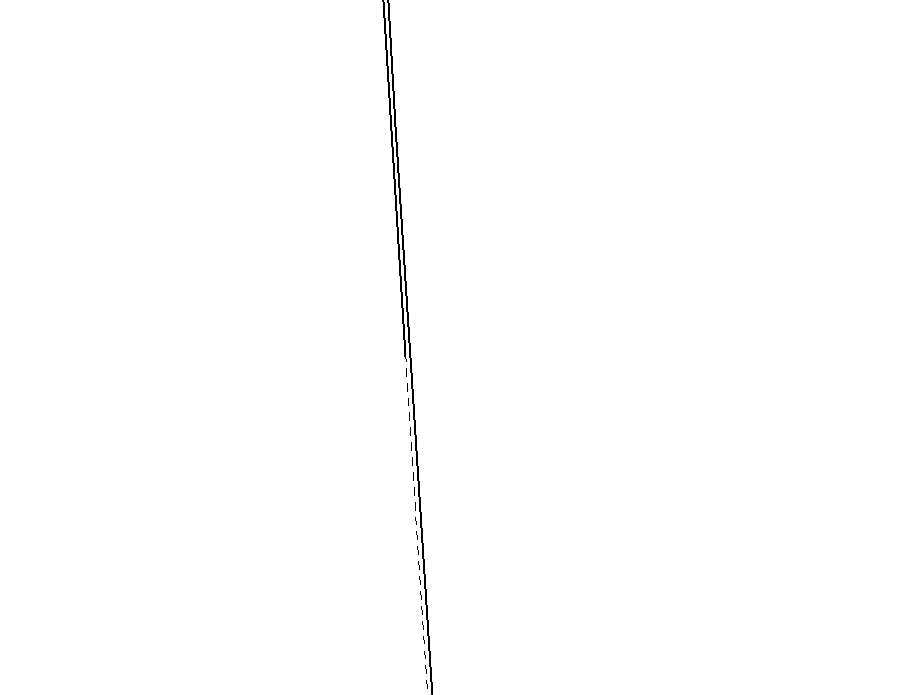

這時會發現，法向除料的線段有多處呈現交疊或錯位。

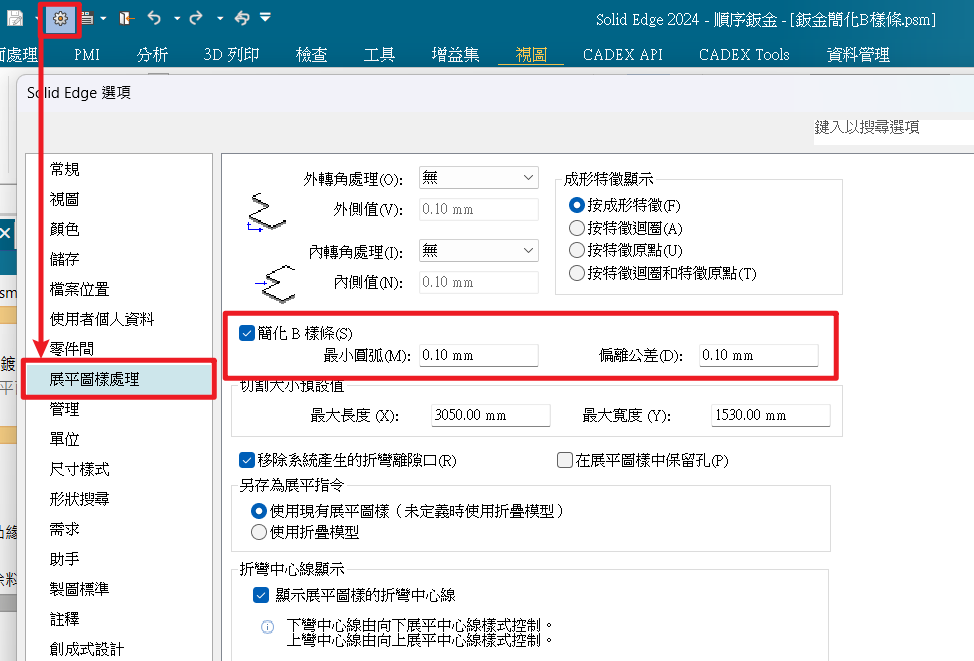

接著回到鈑金環境內，點選「Solid Edge選項」→「展平圖樣處理」，勾選「簡化B樣條」，可設定最小圓弧及偏離公差。

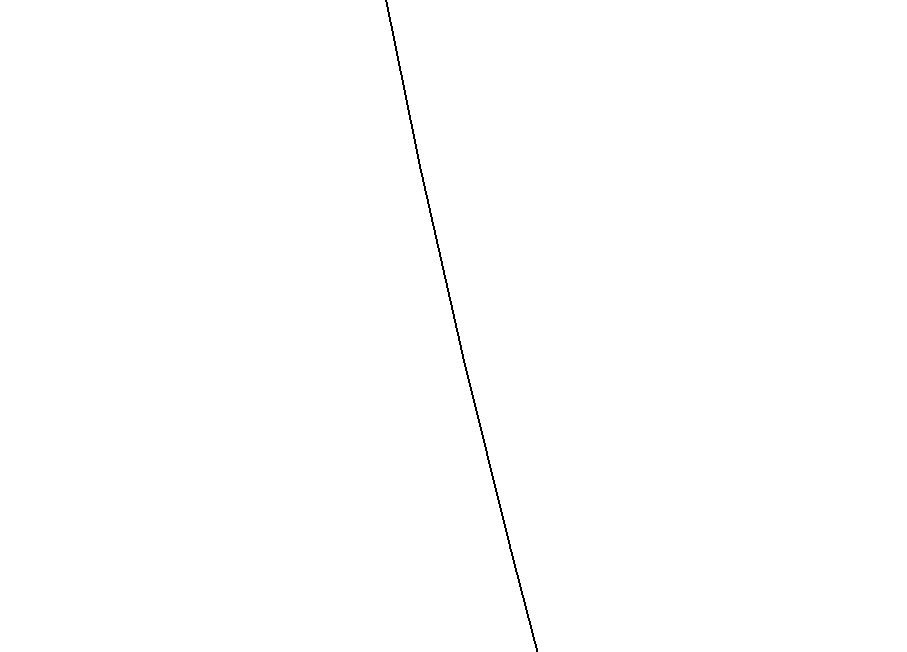

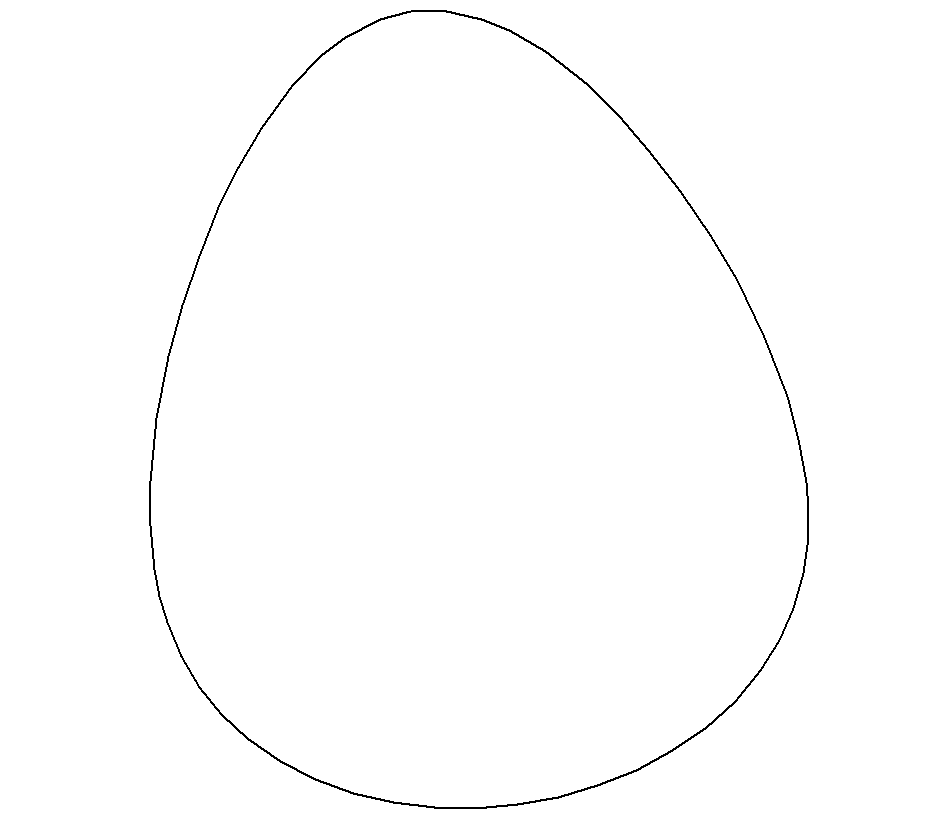

回到工程圖內並更新視圖後，即可發現線段簡化為平順的曲線，後續不須再使用2D修補。...(完成)
