Solid Edge 零件號球「集中球標」標註應用 – 2025/03/14

三月

Posted by Monica

Category:

在組立件工程圖中，如遇到，有多零件的零件號球，需顯示在同一區域，每個零件都要使用獨立的球標標註，可能會發生，因圖面擁擠且難以辨識。

為了提高可辨識性，我們可以使用「集中球標」來標註，將相鄰零件的球標，集中在一起，並使用「一條引線」和「箭頭」指向該區域所包含的零件。

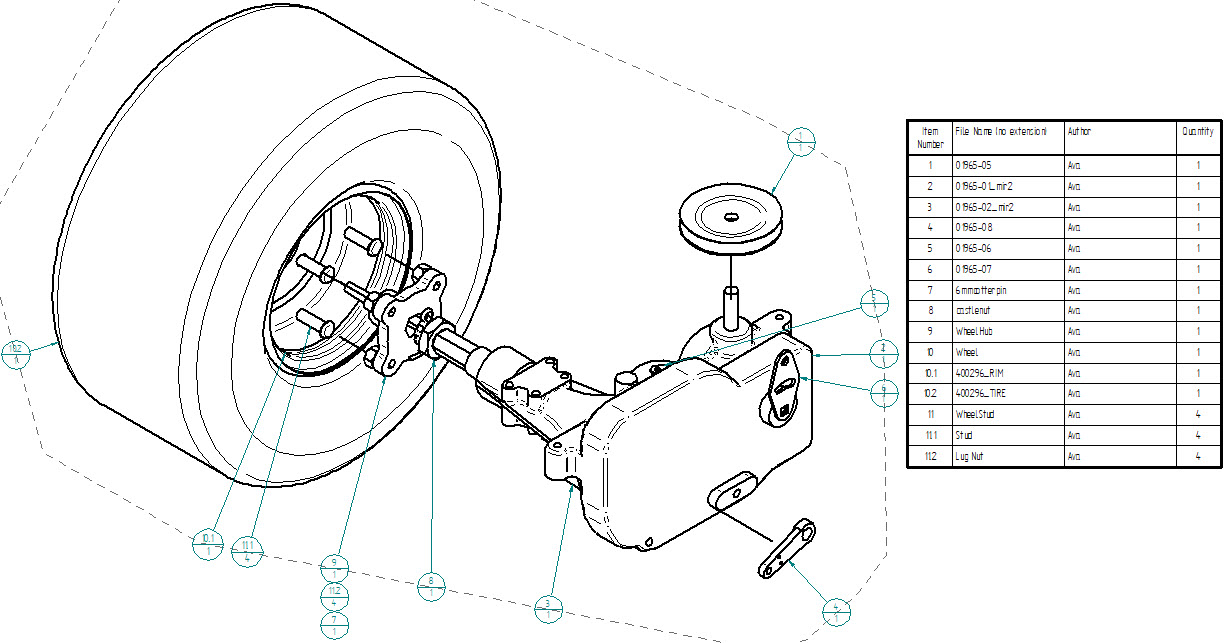

當放置「零件明細表」與「球標」後，如發現，球標過於集中密集的現象。

首先，選擇好一個球標，作為基準。

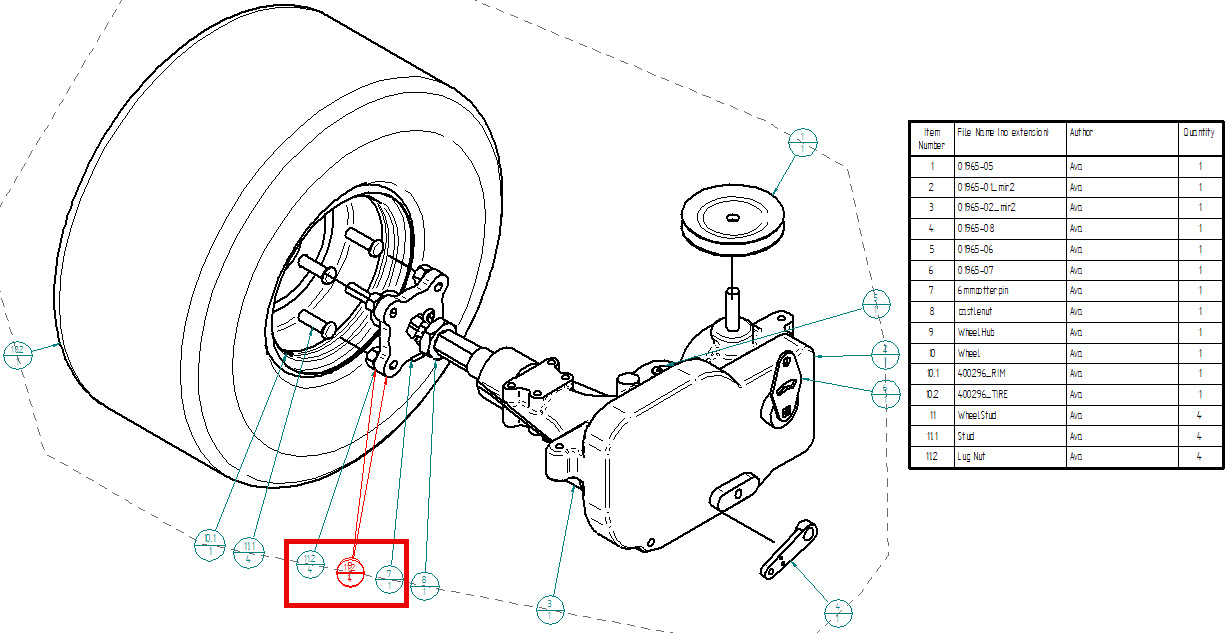

接著對需要「合併」的球標操作。按住「Alt鍵+滑鼠左鍵」，點選欲合併的球標，拖曳至基準球標的位置。

球標即會轉變為「集中球標標註」的形式，完成。…(完成)
※註：若需調整「集中球標標註」的位置，可按住「Alt 鍵+滑鼠左鍵」，點選球標，再拖曳至新位置，即可再次調整。
