Solid Edge 零件間管理器 – 2024/02/06

二月

Posted by Monica

Category:

順序建模過程，當利用其他零件的邊、草圖…等作參考設計時，會有關聯條件，並在組立件的導航者顯示鎖鏈的符號，

若有錯誤的關聯關係或是欲斷開關連條件使用時，通常會逐一進入個別零件檢查修正或刪除。

如果是想檢查多零件的關聯條件，或是快速斷開關連條件，可以利用零件間管理器來檢視。

請參考以下說明：

步驟1 步驟2 步驟3 步驟4

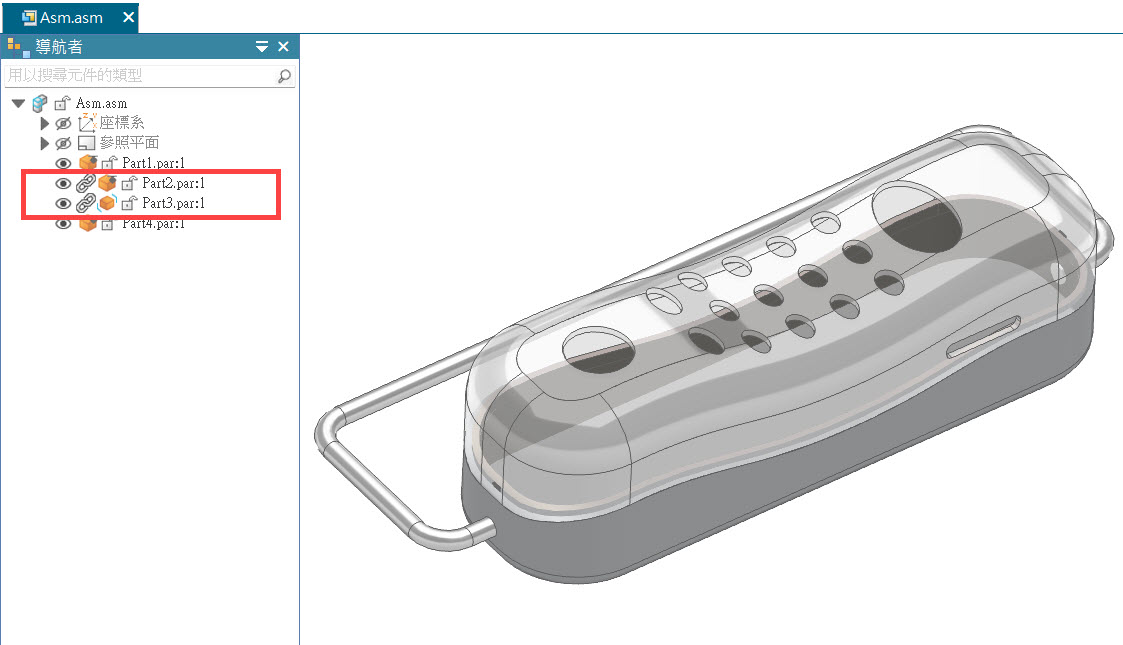

在組立件環境中，可以看到多個有被參考關聯的零件，導航者會顯示出鎖鏈符號。

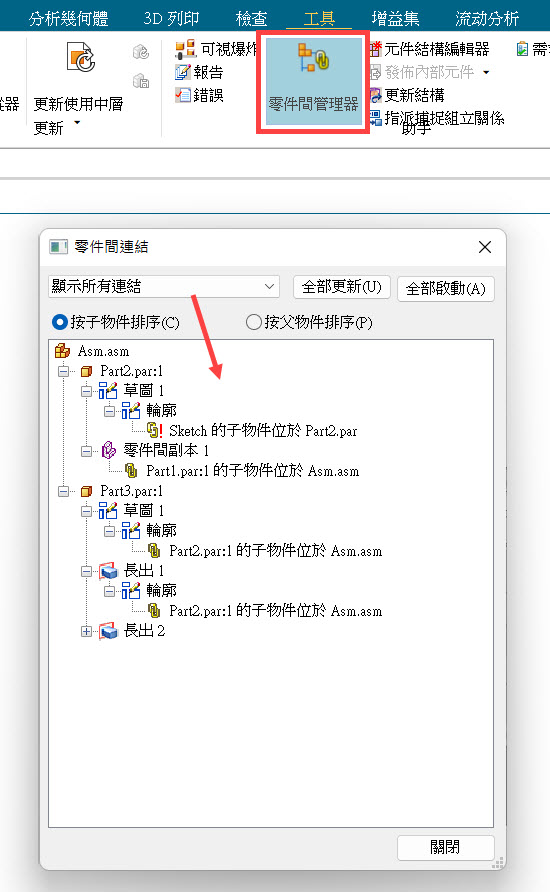

直接利用工具 → 助手 → 零件間管理器，選擇顯示所有連結、按子物件排序，即會顯示出有關聯的所有零件，
以及關聯零件的參照特徵，例如：草圖的邊、實體特徵...等，並也列出有問題的關聯條件。

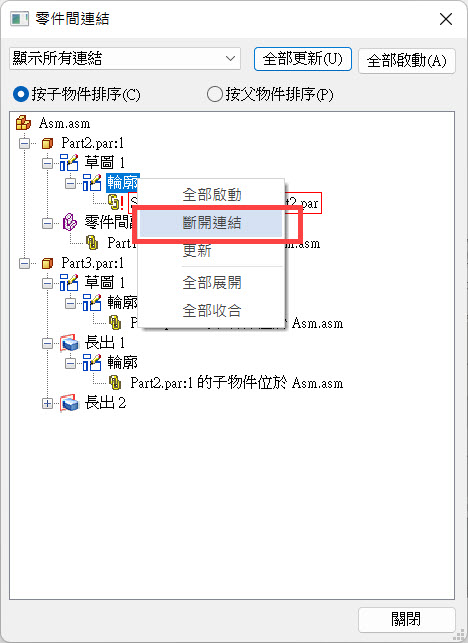

可以直接點選零件 → 按右鍵；或是針對大項特徵群組 → 按右鍵，點選斷開連結，
即無須回到單獨零件下逐一檢視及斷開連結條件。

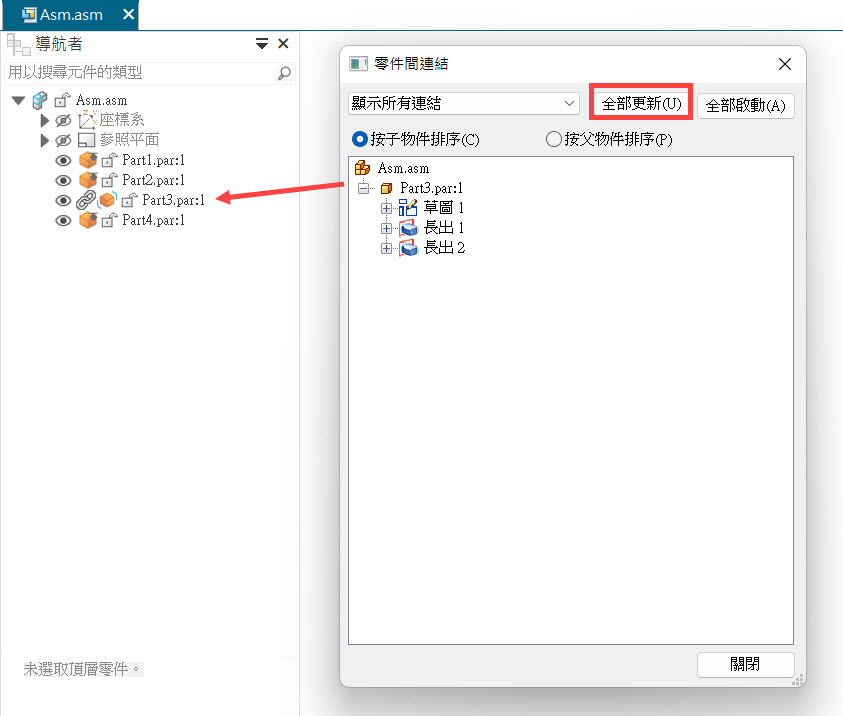

點選全部更新後，即會顯示僅剩的關聯條件。…(完)。
