「剖切」– 通過模型建立剖視圖，來檢視內部結構或量測尺寸。
※ 與”按平面剖切”不同，按平面剖切是用”平面”來建立剖視圖，而剖切是以”繪製草圖”方式建立剖視圖。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6

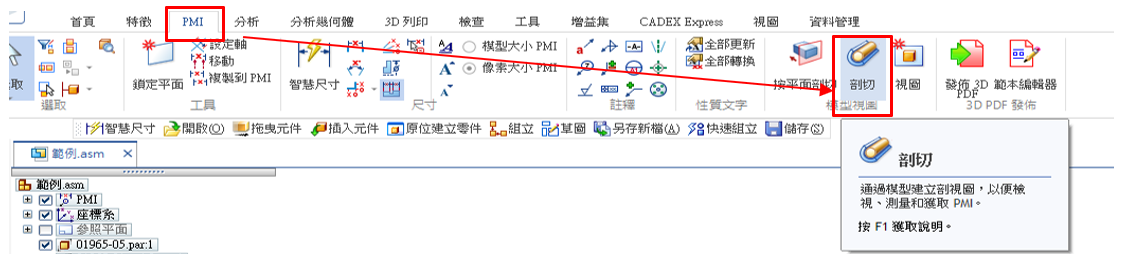

點選【PMI】→【剖切】。

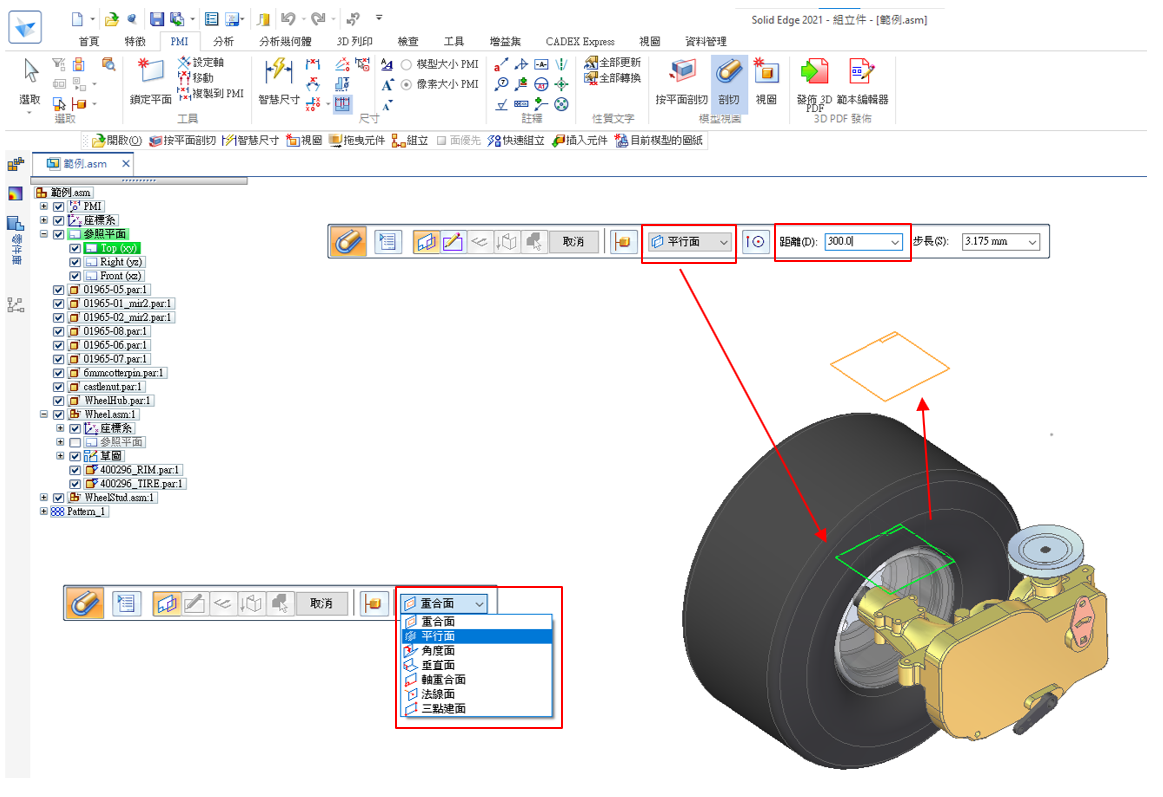

選取【平行面】→選取【基本參照平面】→【距離】輸入尺寸，建立草圖平面。
※下拉面選項可選擇其他面指令。
※下拉面選項可選擇其他面指令。

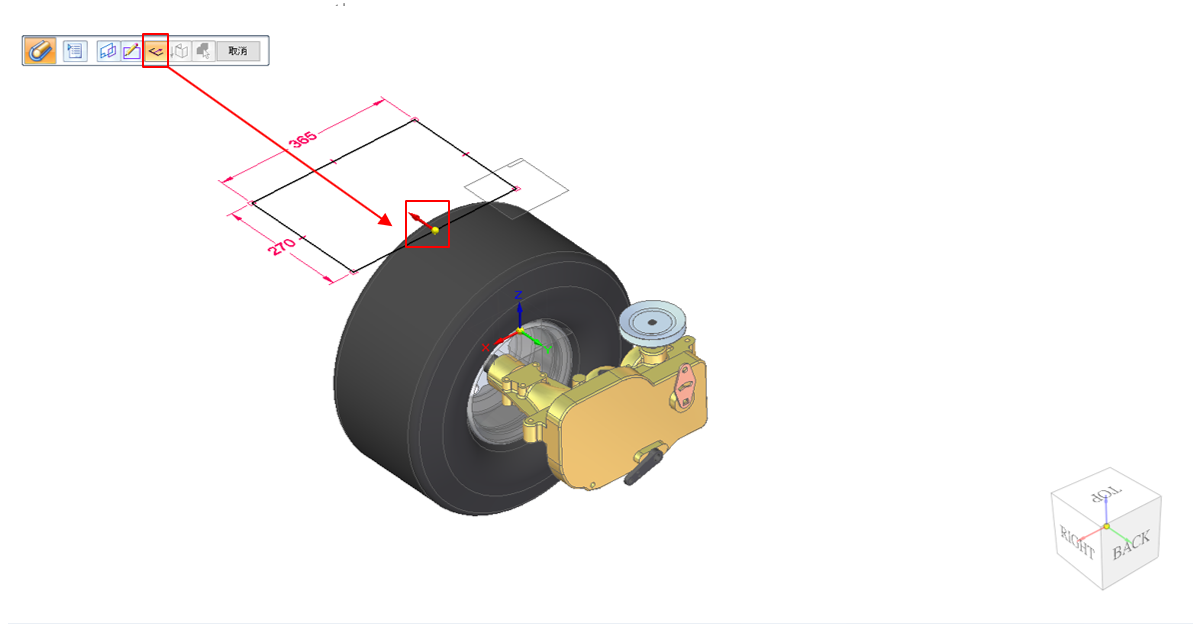

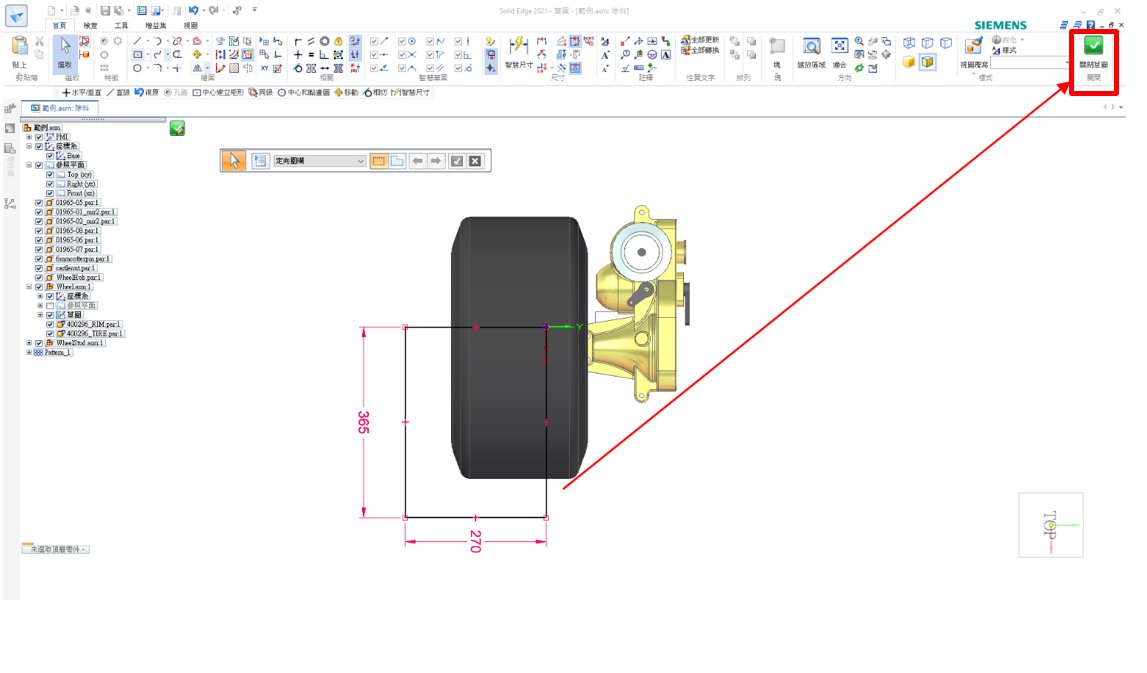

自動進入草圖環境→ 繪製草圖(繪製欲剖視的範圍) → 完成後關閉草圖。
在【剖切-方向步驟】可移動游標選擇草圖輪廓向內或向外來進行剖切。

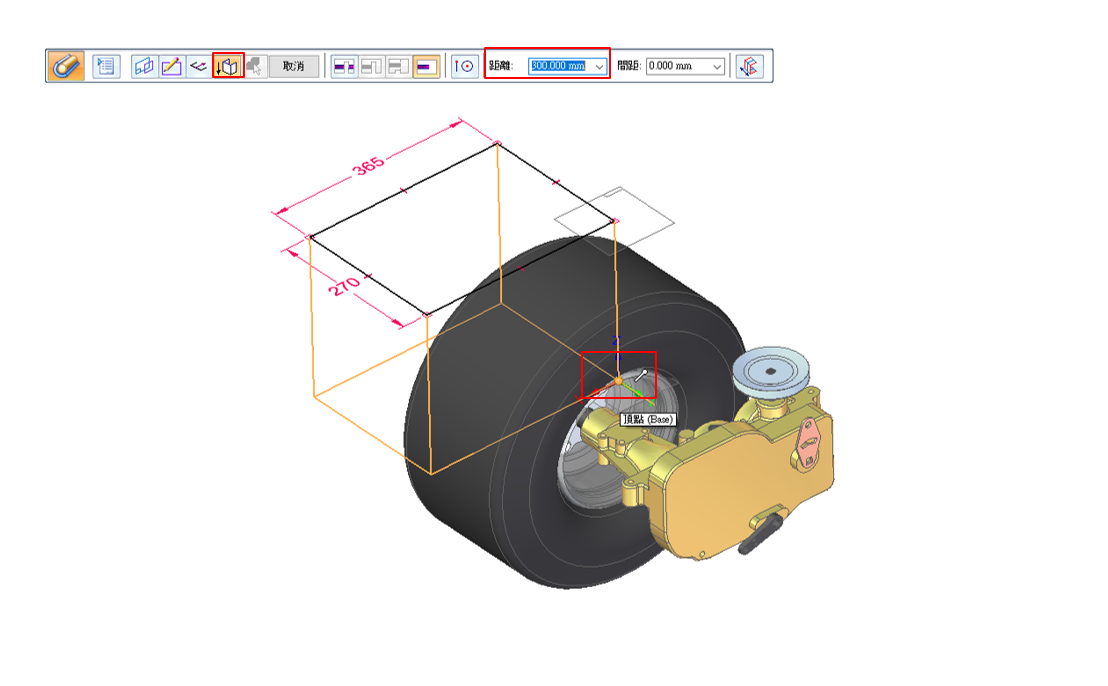

在【剖切-範圍步驟】→可輸入數值或鎖點功能定義剖切深度。

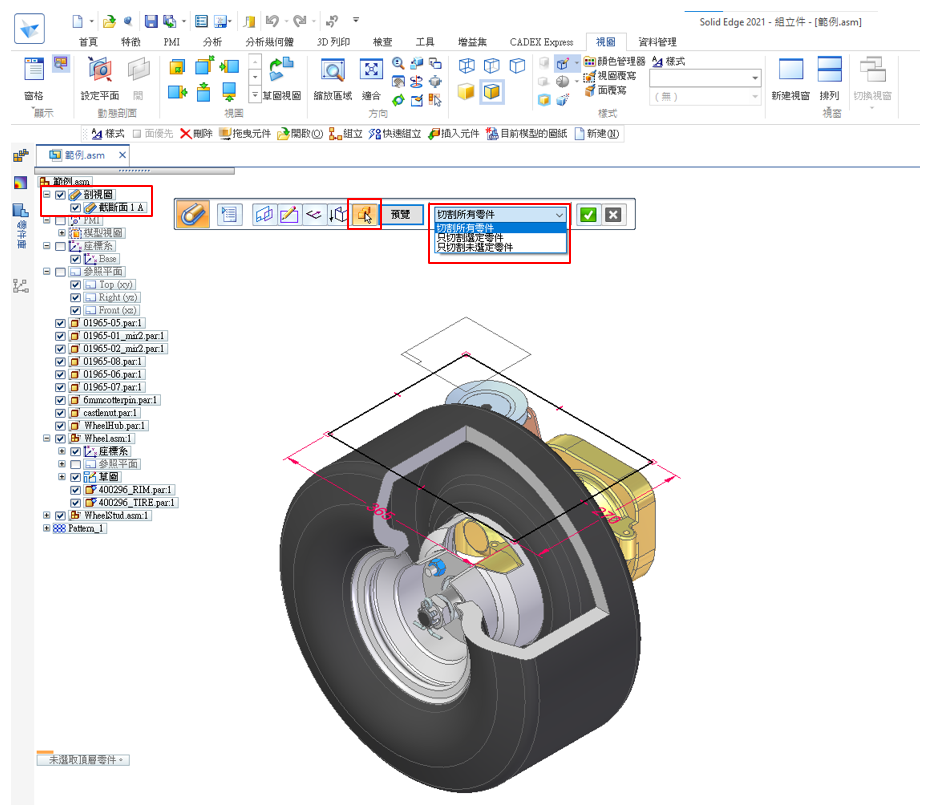

在【剖切-選取零件步驟】可選擇【切割所有零件】，選定好後【完成】，導航者會出現剖視圖可做顯示/隱藏。...(完成)
* 切割所有零件：切割範圍內所有零件。
* 只切割選定零件：割範圍內選定的零件。
* 只切割未選定零件：切割範圍內未選定的零件。
* 切割所有零件：切割範圍內所有零件。
* 只切割選定零件：割範圍內選定的零件。
* 只切割未選定零件：切割範圍內未選定的零件。
