Solid Edge 「纏繞草圖」功能說明 – 2025/08/22
22
八月
在零件環境中，將草圖投影到「曲面」或「圓弧面」時，如出現圖形變形，量測後尺寸與原始不一致的情況。
此時改用「纏繞草圖」可以有效避免變形，並維持原始幾何與尺寸一致性。
請參考以下說明：
1 2 3 4 5 6 7

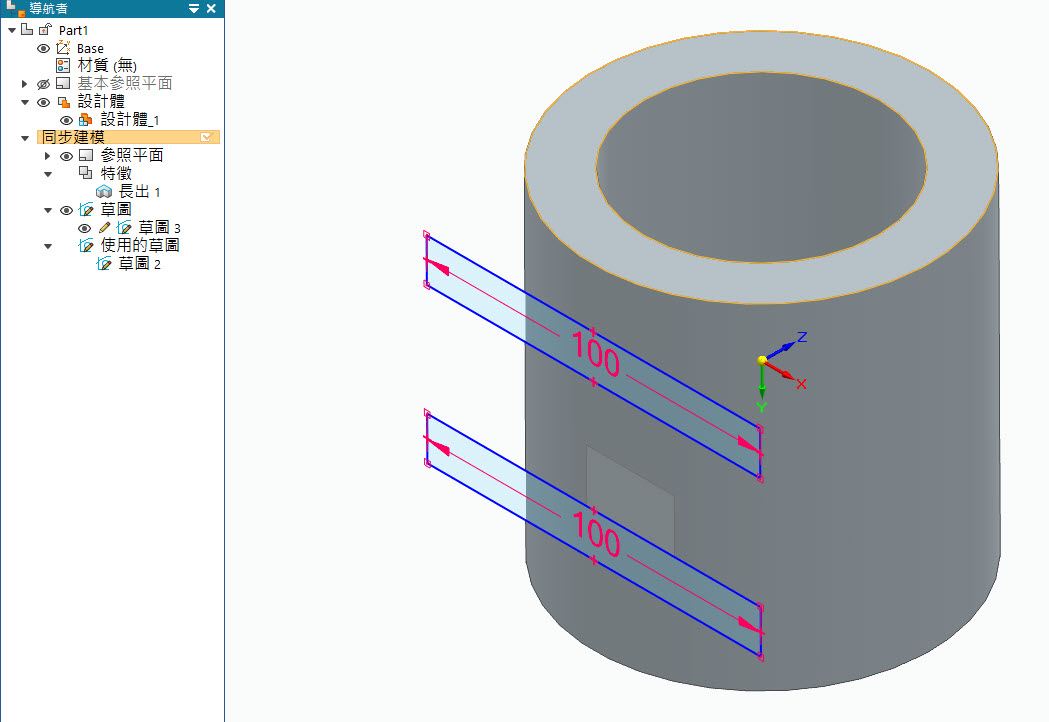

在零件繪製時，將草圖「投影」在曲面或是圓弧面上。

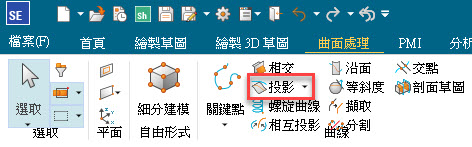

在曲面處理窗格中，左鍵點擊「投影功能」，可進行相關設定。
投影在圓弧面上的草圖如出現變形的狀況；使用「測量」功能檢視，尺寸與原先草圖不相符。

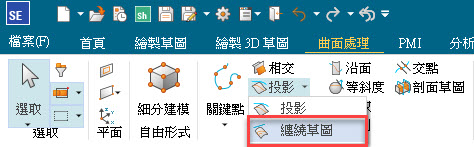

改為，使用「曲面處理」窗格中的「纏繞草圖」指令，左鍵點擊後，進行相關設定。

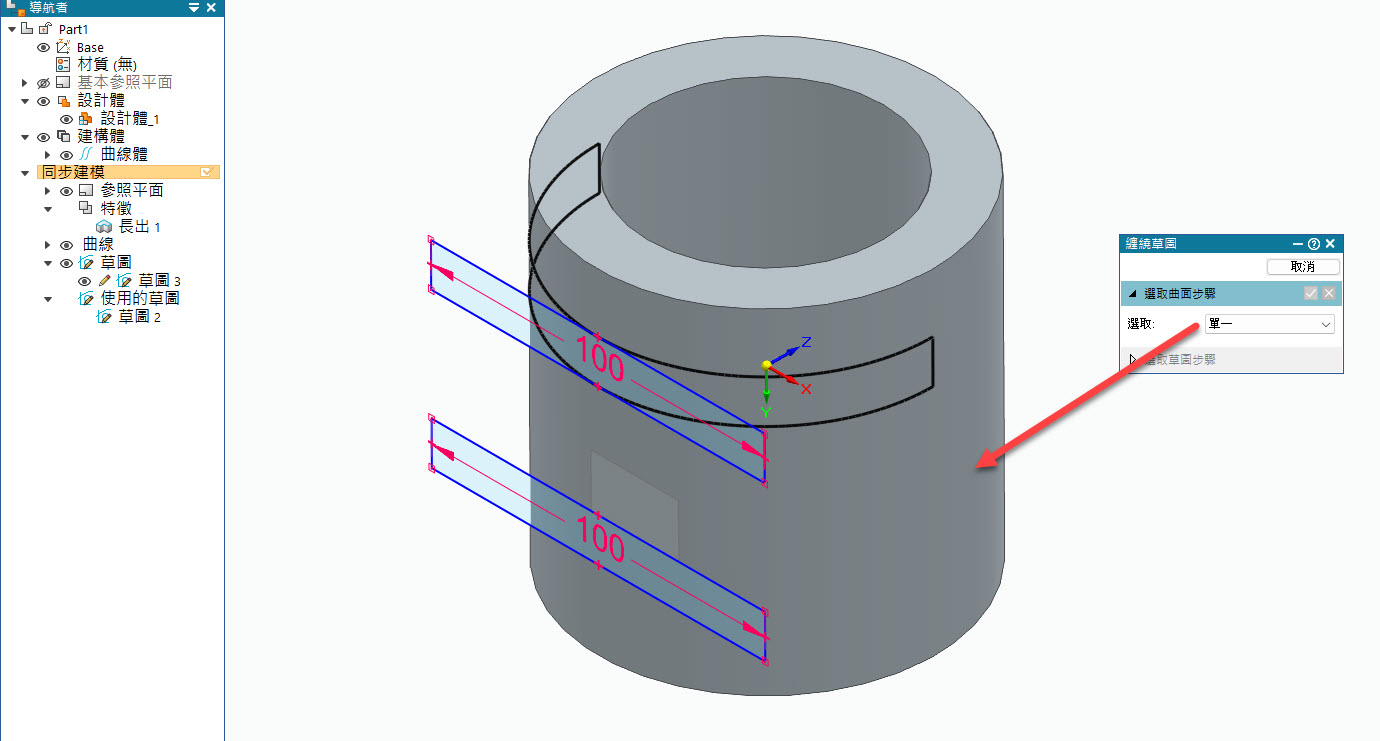

點擊「纏繞草圖」，出現功能設定視窗，第一步，先選擇要投影的「圓弧面」或「曲面」。
接著，選取要投影的「文字」或「草圖」。
完成後，可看到使用「纏繞草圖」指令的文字，不會出現變形的情況。

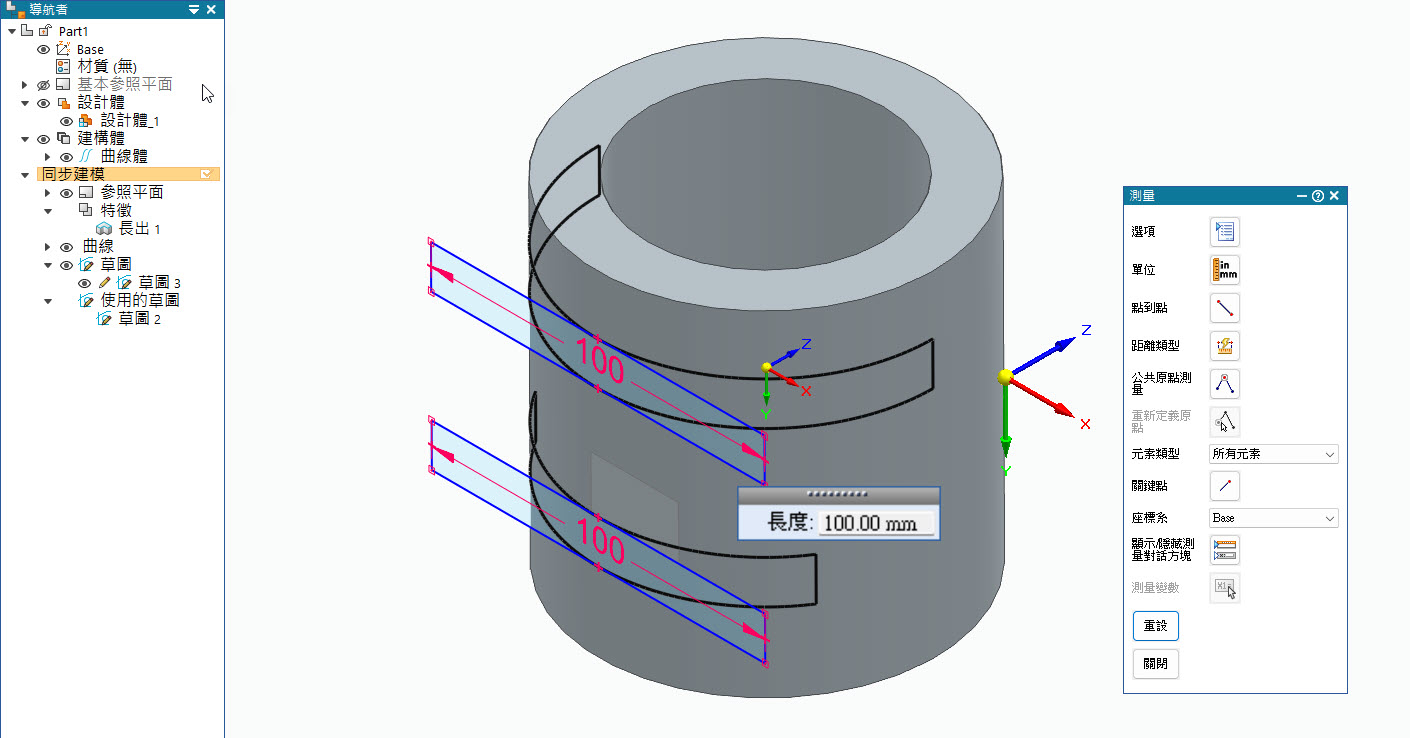

可使用「測量」指令，確認尺寸與跟原先相符。
小提示：
☑ 遇到「圓弧面」標示或圖樣：優先使用「纏繞草圖」以確保外觀與量測一致。
☑ 完成後例行檢查：以「測量」工具比對關鍵尺寸，確認與原始草圖相符。
…(完成)
可使用「測量」指令，確認尺寸與跟原先相符。
小提示：
☑ 遇到「圓弧面」標示或圖樣：優先使用「纏繞草圖」以確保外觀與量測一致。
☑ 完成後例行檢查：以「測量」工具比對關鍵尺寸，確認與原始草圖相符。
…(完成)
柯成喜 David_Kug
