Solid Edge 「螺栓孔圓」指令介紹 – 2025/04/02
2
四月
Solid Edge標註工程圖時，當視圖中有「螺栓孔圓」的特徵，透過本篇專欄介紹的方式，可標註出「螺栓孔圓的中心線」，以利於圖面的識圖或標註。
請參考以下說明：
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8 步驟9 步驟10 步驟11 步驟12

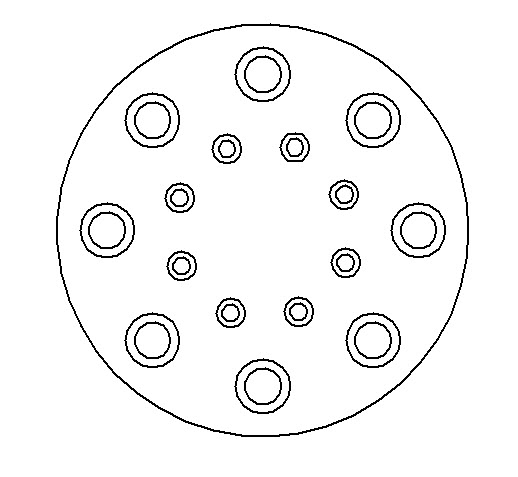

Solid Edge工程圖中，「螺栓孔圓」指令，可對「螺栓孔圓」標註出「中心線」。

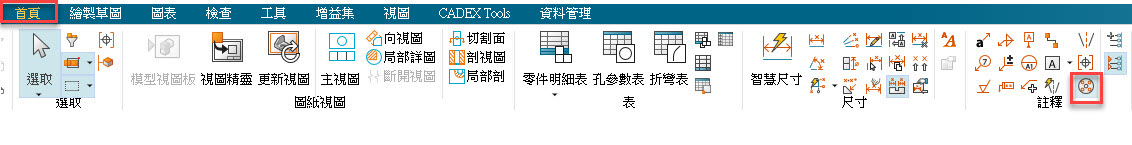

工程圖 →「首頁」→「註釋」，點擊「螺栓孔圓」指令。

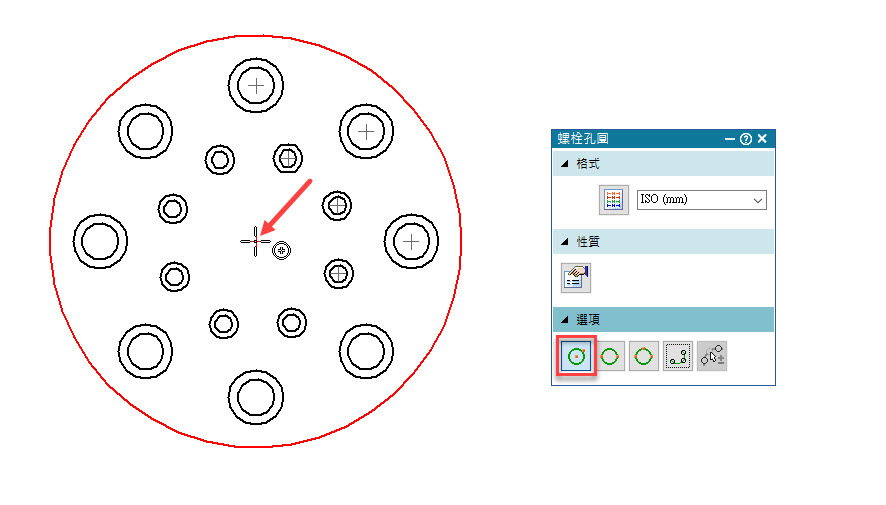

此時會出現「螺栓孔圓」功能視窗，左鍵點擊「用中心點和半徑」後，並點擊「中心點」。

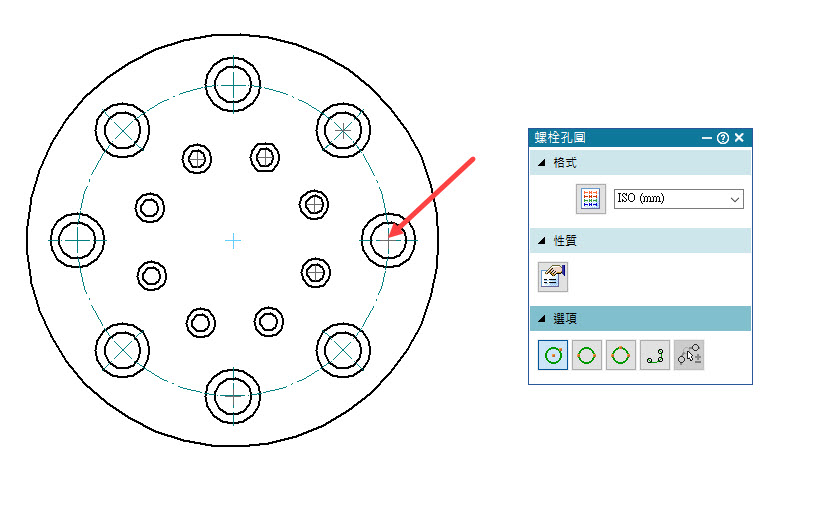

接著，點擊其中一個螺栓孔圓的「中心點」，會自動標註「全部」螺栓孔圓的中心線。

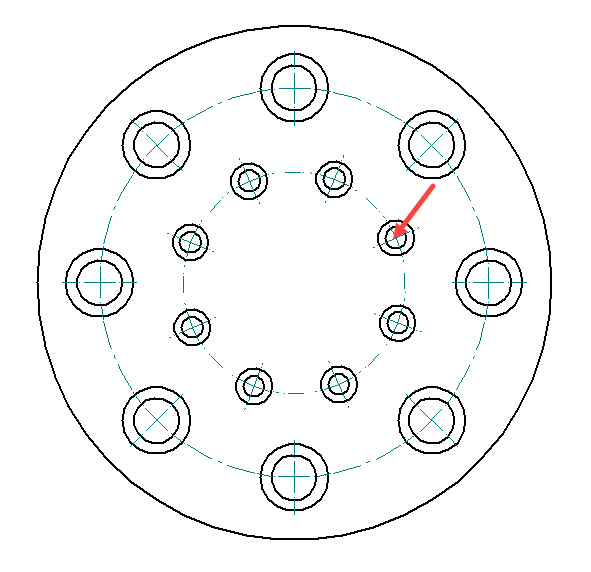

使用同樣的方式，對第二圈「螺栓孔圓」進行標註。

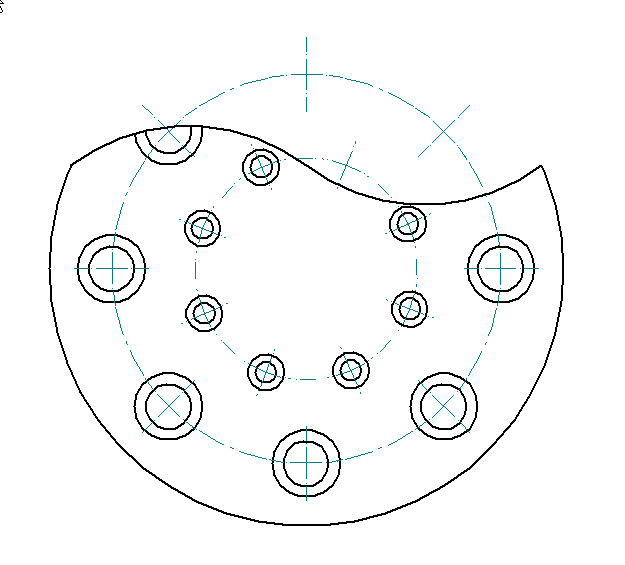

如使用「螺栓孔圓」標註直徑後，視圖為「斷裂視圖」，如何將多的中心線刪除?
先將中心的「十字符號」圈選起來。

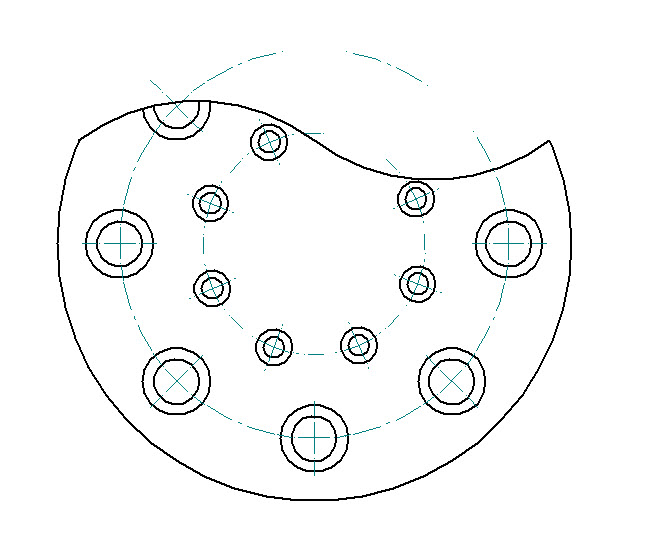

按下鍵盤「Delete」鍵，刪除。

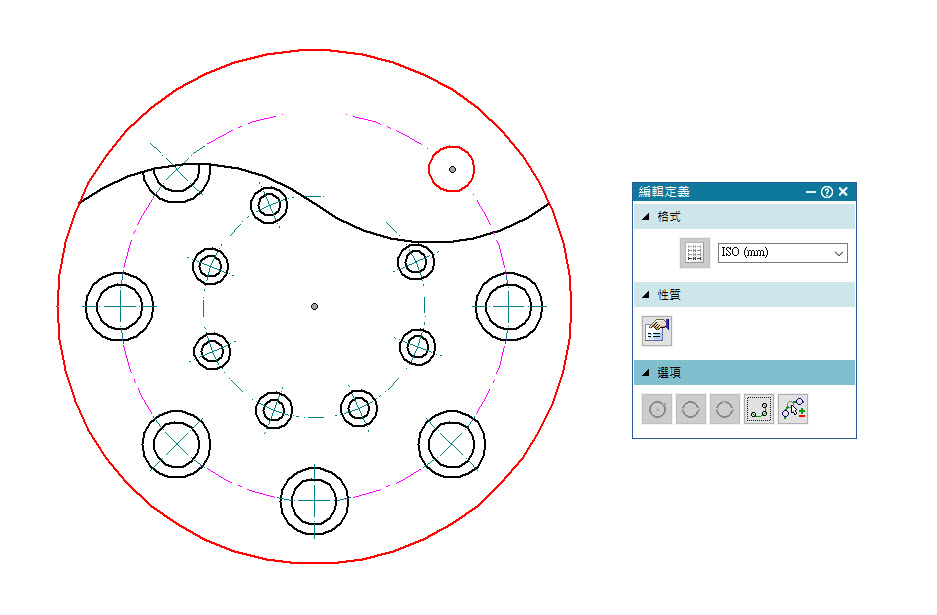

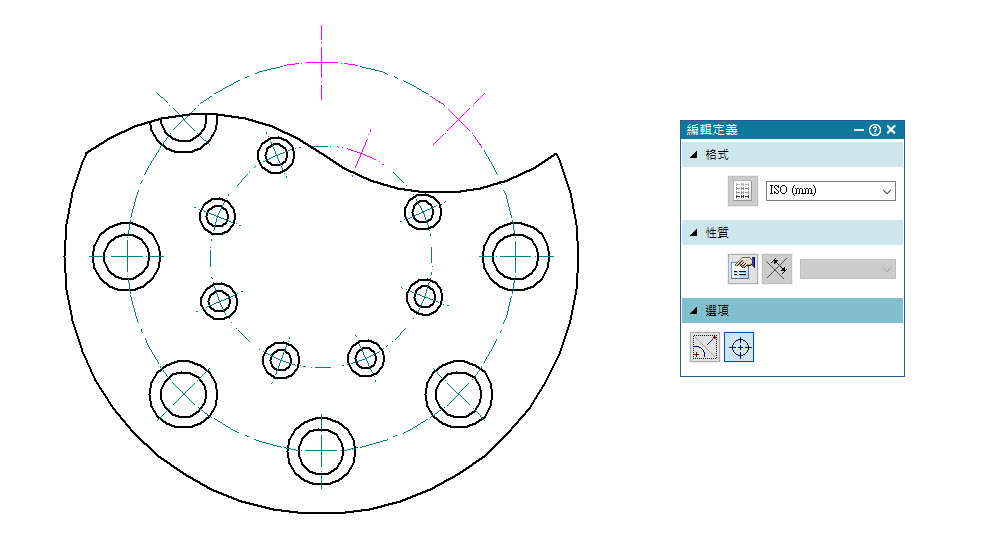

刪除後，點擊剩下的「線段」，會出現「編輯定義」的功能視窗。
點擊「修剪」，即可進行中心線修剪。

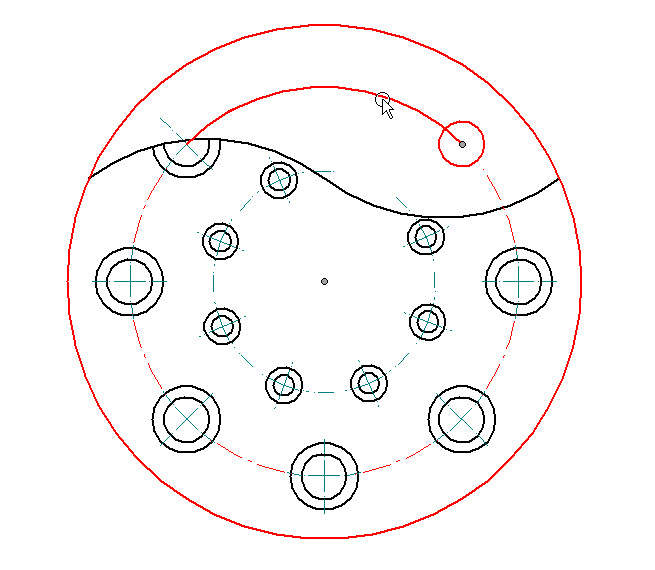

點擊修剪功能後，接著，點擊「要修剪的線段」。

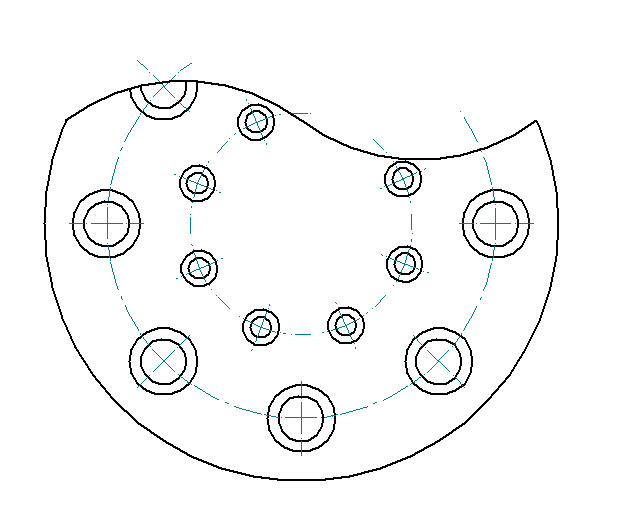

完成後，即可以將不需要呈現的中心刪除。…(完成)
