在做尺寸標註時，有時候會因應一些特殊情況需要直接修改尺寸，卻又不想要變動到原來模型而會有
不等比例標註的需求，讓我們看看在Solid Edge工程圖裡面，是如何可以做到不等比例的標註方式。

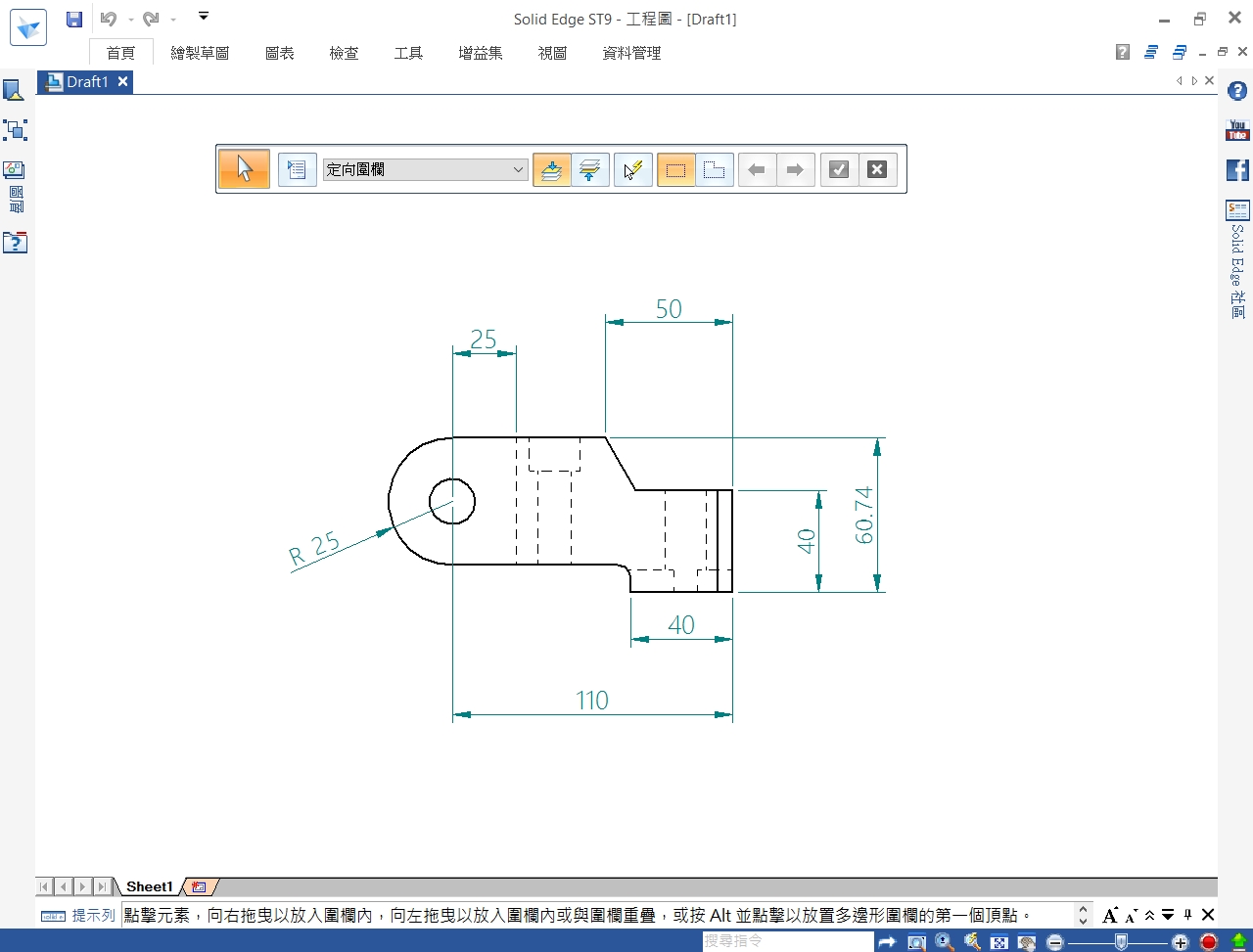

如《圖一》在Solid Edge工程圖裡顯示的標註數值, 通常是跟著3D模型的正確尺寸。

如《圖二》在尺寸上點擊右鍵→選擇「不按比例」後, 在跳出的對話框直接鍵入想修改的數值,接著再進入到「性質」選項。

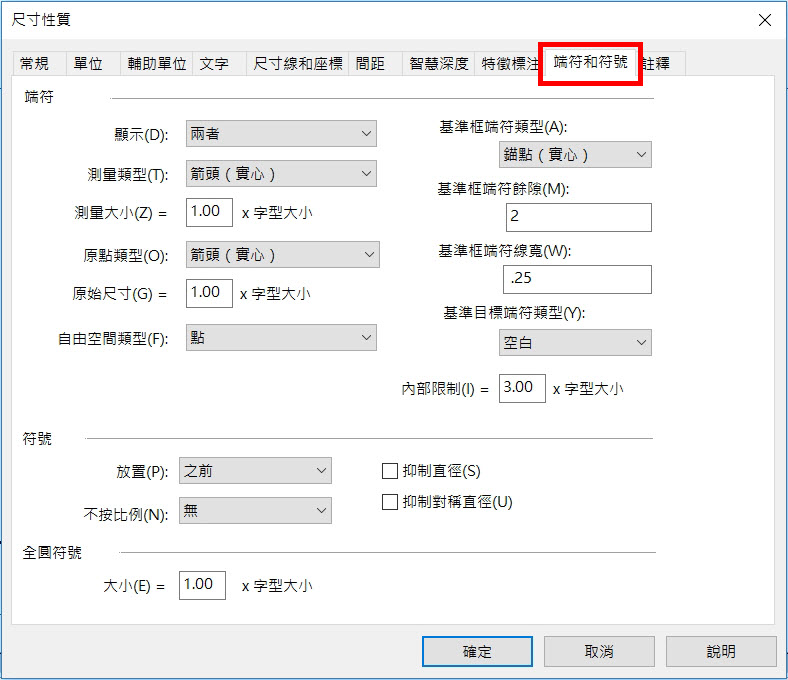

如《圖三》切換到標籤「端符和符號」, 將「符號」中的「不按比例」下拉選擇為「無」。

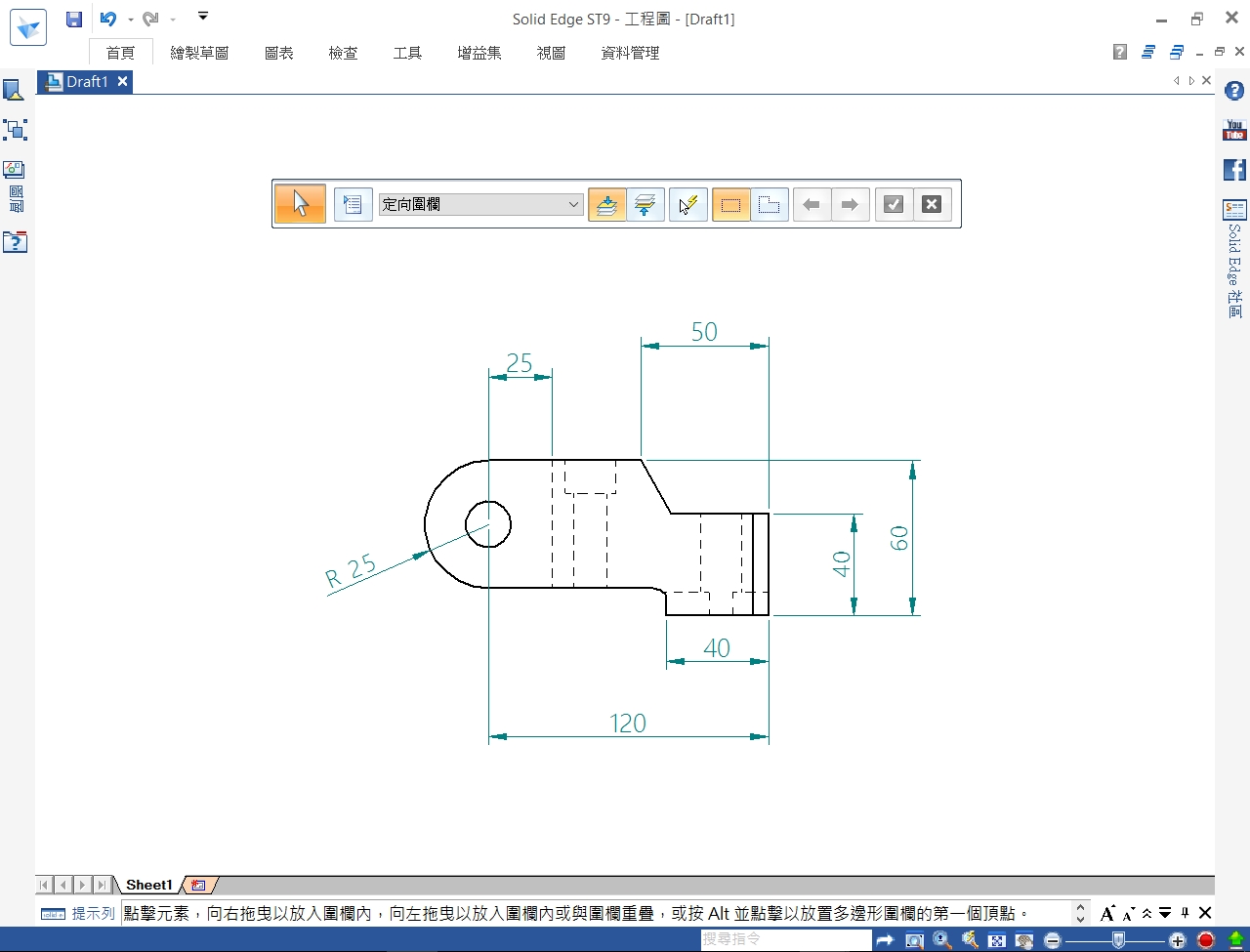

《圖四》不按比例效果

照著上面的步驟操作, 我們就可以完成工程圖內想要呈現的不等比例尺寸標註。希望本篇教學可以幫助到想要相同結果的您! ...(完)

王中良 Tendy Wang
