Solid Edge 中心線設定 – 2020/03/13
13
三月
在建立2D工程圖的時候，很多人都會用不同的顏色來作為顯示。
但是，在Solid Edge當中又該怎麼設定，好讓中心線在自動放置的時候，呈現所需要的顏色??
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6

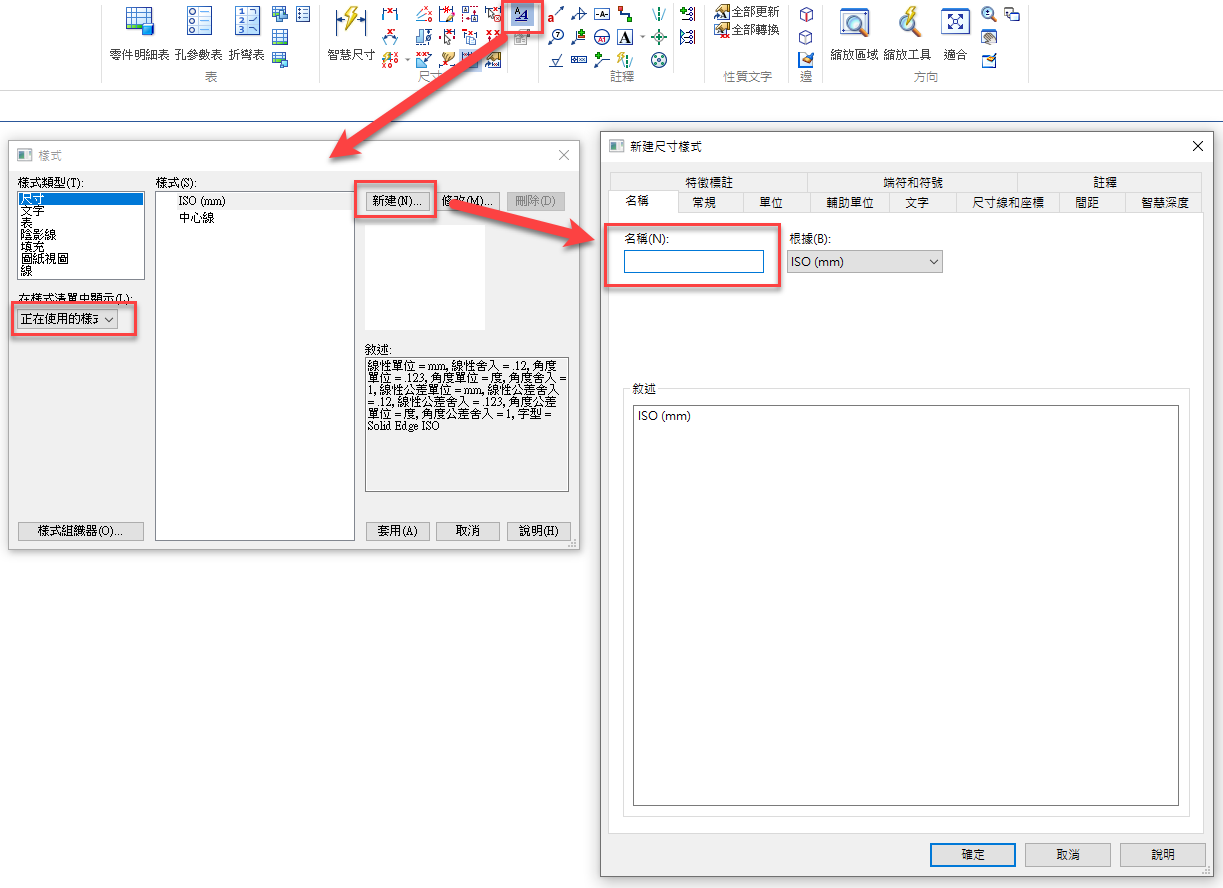

在尺寸的樣式當中，使用者可以透過樣式當中的尺寸，新建一個新的規格，並且取上一個自己知道的名稱。

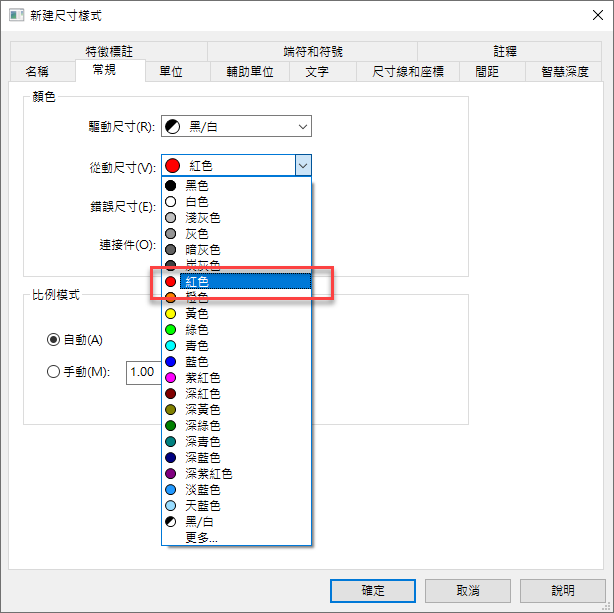

由於中心線是取決於實體零件的資訊，因此需要修改「從動尺寸」的顏色即可。
備註：取自於實體零件的標示資訊，皆屬於從動尺寸的顏色，因此預設上尺寸與中心線皆為相同顏色。
備註：取自於實體零件的標示資訊，皆屬於從動尺寸的顏色，因此預設上尺寸與中心線皆為相同顏色。

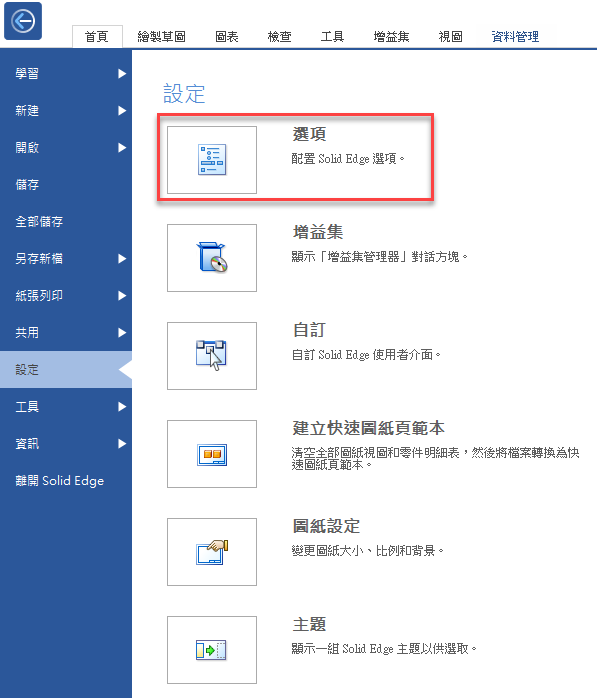

接著可以在應用程式按鈕當中的設定，選擇選項進行設定。

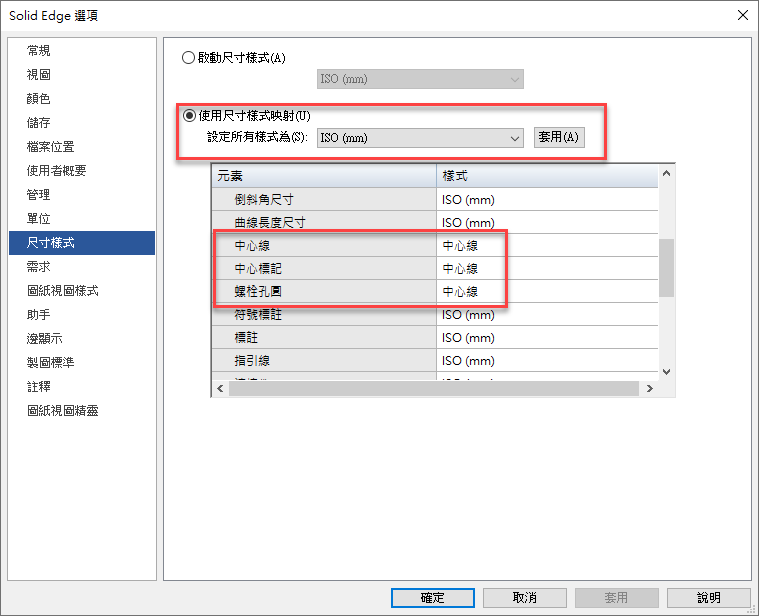

在尺寸樣式當中，切換成「使用尺寸樣式映射」；並且在底下的選單當中，將「中心線」、「中心標註」、「螺栓孔圓」切換至前面所設定的新樣式。
備註：設定完畢之後可以存成範本，往後則無須再做一次設定。
備註：設定完畢之後可以存成範本，往後則無須再做一次設定。

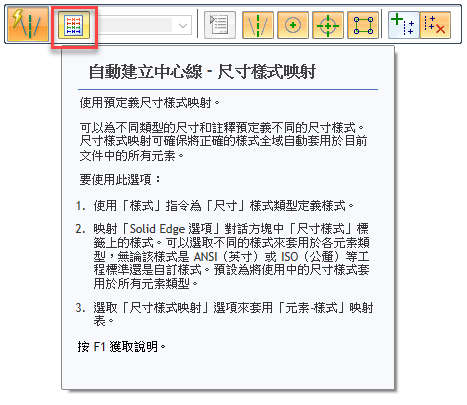

之後在標示中心線的時候，記得開啟工具列當中「尺寸樣式映射」再進行標註。
備註:此選項只要開啟一次之後，往後使用皆會以開啟狀態作為使用。
其他指令選項中若有尺寸樣式映射，皆可依照此方法設定。
備註:此選項只要開啟一次之後，往後使用皆會以開啟狀態作為使用。
其他指令選項中若有尺寸樣式映射，皆可依照此方法設定。

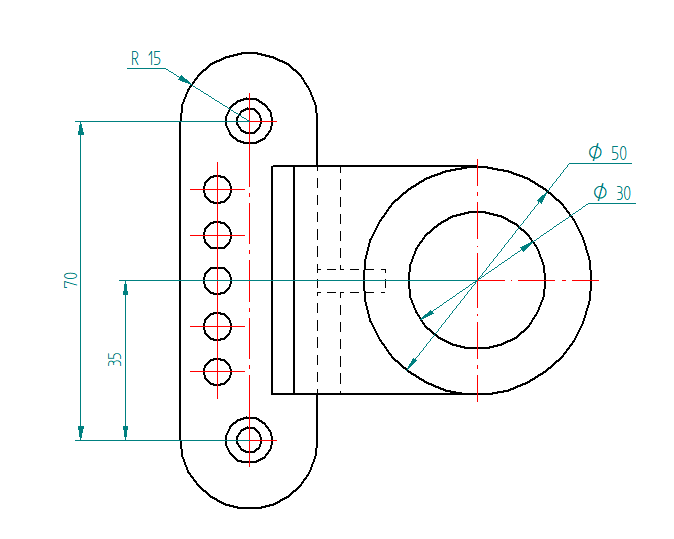

即可標註所需要的中心線顏色，也可以讓中心線與尺寸線採用不同的顏色。…(完)
林彥錡Kevin Lin
