Solid Edge 中繼檔格式比較 – 2023/12/15
14
十二月

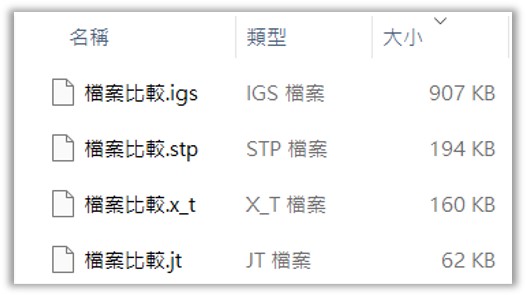

電腦輔助製圖，「3D CAD」檔案的溝通中，最常出現的中繼檔格式 IGES、STP、X_T、JT 格式，各別 檔案大小 和 使用，此篇來說明。
- 【IGES】: 在1980年問世，將多種3D設計軟體串聯互通，但起初只有幾何面沒有組件結構概念。
- 【STP】: 在1994年問世，作為代替IGES的格式，符合ISO 10303標準的CAD檔案格式，至今也是最常使用的格式之一。
- 【X_T】: 一開始源自西門子Parasolid核心的共用格式，後來也廣泛用於各家軟體之間。(最適用於Parasolid核心軟體)
- 【JT】: 西門子的輕量化資料格式，2009年開始作為公共可用規範(ISO PAS 14306)的國際規範，全球公認的輕量化檔案格式。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6

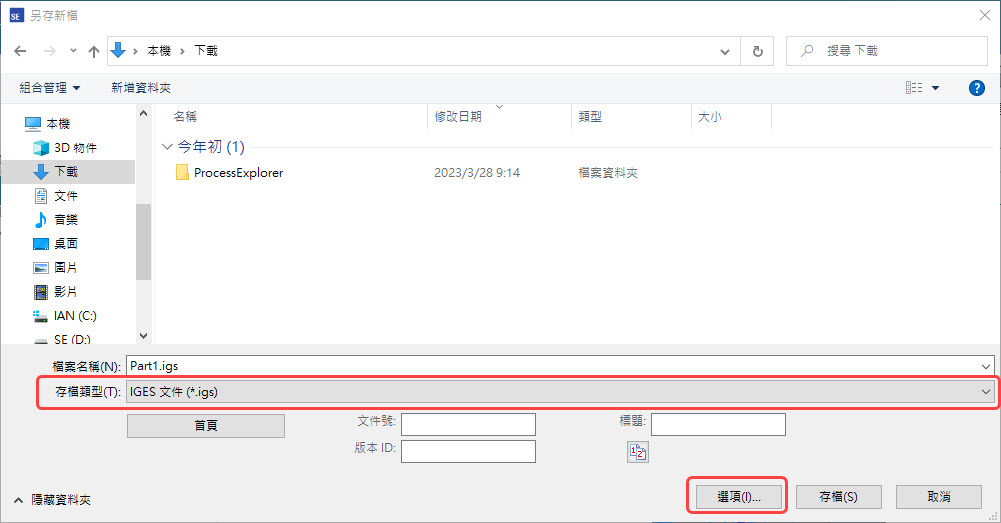

從 Solid Edge 匯出，可點選【另存新檔】，將存檔類型更換成想存檔的附檔名格式，下方可點擊【選項】的按鈕。

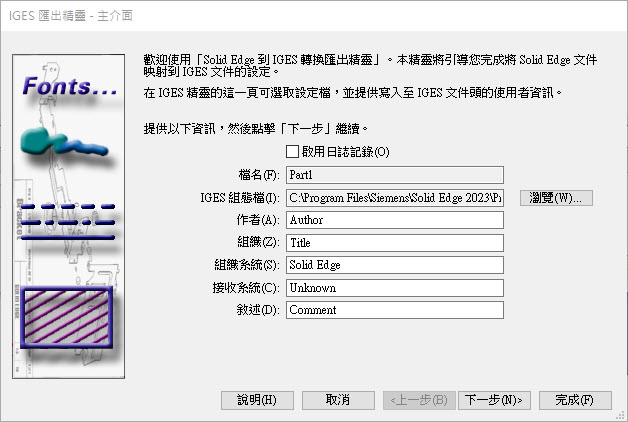

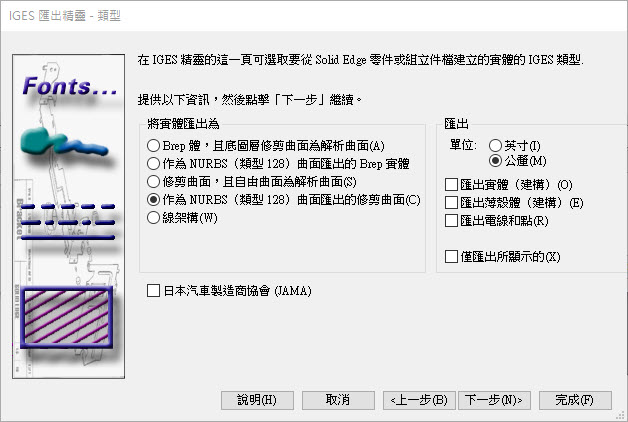

【IGES】格式的「輸入」和「匯出」類型的選擇，不同選擇會影響匯出的內容。
■ 並非所有CAD系統都支援BREP實體
■ 大多數CAD系統都支援被修剪曲面 = 網格面
※ IGES中繼檔，會將實體幾何結構，在轉檔匯出時將幾何作為NURBS曲面，也就是所謂的網格面。
■ 並非所有CAD系統都支援BREP實體
■ 大多數CAD系統都支援被修剪曲面 = 網格面
※ IGES中繼檔，會將實體幾何結構，在轉檔匯出時將幾何作為NURBS曲面，也就是所謂的網格面。

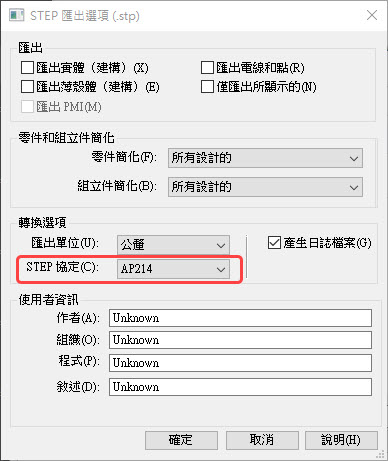

【STP】格式的「輸入」和「匯出」類型的選擇，不同選擇會影響匯出的內容。
STEP協定中的 –
■ AP203是最傳統的類型
■ AP214則可以存出部分色彩
■ AP242則可以匯出PMI類型
STEP協定中的 –
■ AP203是最傳統的類型
■ AP214則可以存出部分色彩
■ AP242則可以匯出PMI類型

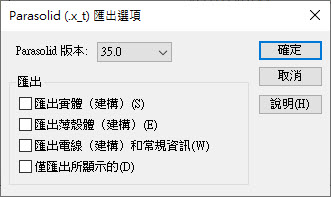

【X_T】格式的「匯出」類型的選擇，不同選擇會影響匯出的內容。

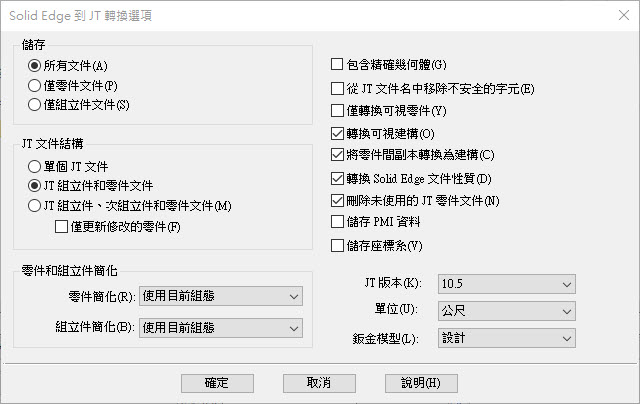

【JT】格式的「匯出」類型的選擇，不同選擇會影響匯出的內容。
※ 注意單位預設是「公尺」。
※ 注意單位預設是「公尺」。
※ 注意單位預設是「公尺」。
…(完成)。
…(完成)。
蔡義智 Ian Tsai
