Solid Edge 鈑金環境中的「折彎凸起止裂口」，在做過「封閉二折彎角」後，就無法製作，

這裡提供一種方式給大家參考。

※P.S 折彎凸起止裂口在「順序建模」內。

步驟1 步驟2 步驟3 步驟4

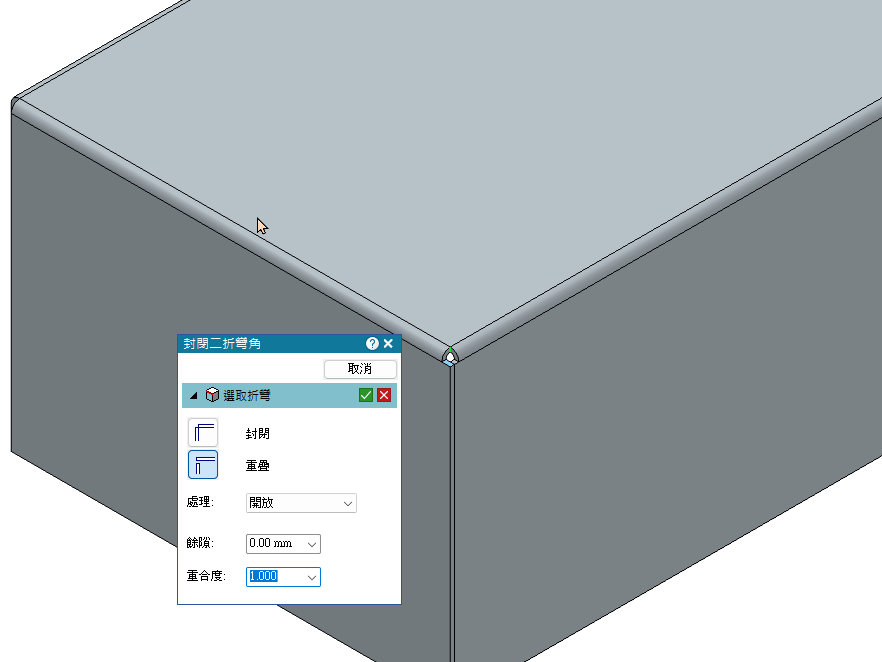

如圖，鈑金模型，製作「封閉二折彎角」。

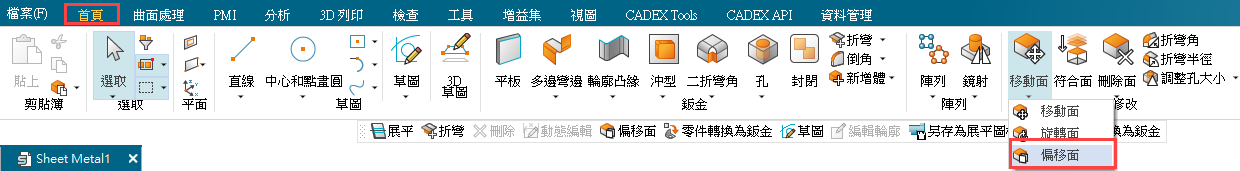

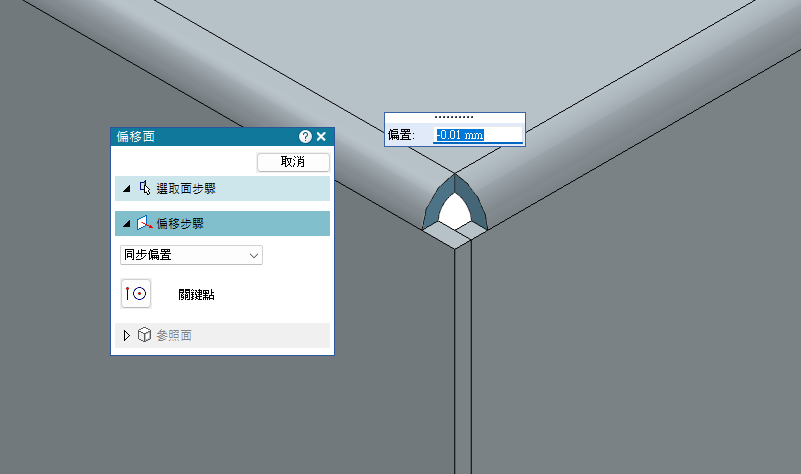

接著至「首頁」，選擇「移動面」內的「偏移面」將折彎角往負方向移動一點點距離，(ex: -0.01)。
如下圖

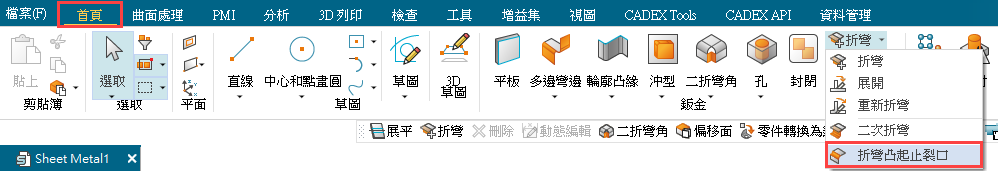

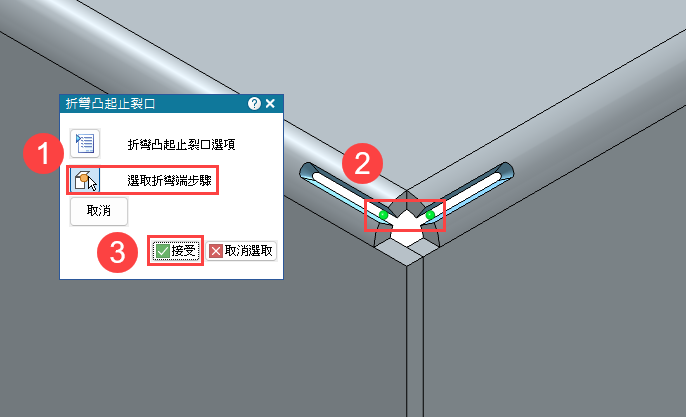

接下來，選擇「鈑金」內「折彎凸起止裂口」指令，可以選到折彎端。
※未做偏移面之前是無法選到的。

即可完成。…(完成)
