Solid Edge 使用3D PMI標註出現基準線歪斜的解決方法 – 2015/06/18

六月

Posted by Monica

Category:

今天如果需要使用3D PMI標註非某幾個正視面的尺寸，您會發現標註出來的尺寸基準線是歪斜而非直的，甚至會有標註出來的尺寸與相同面積尺寸有差異，這時候應該怎樣操作才會讓PMI標註出正確的方向呢?

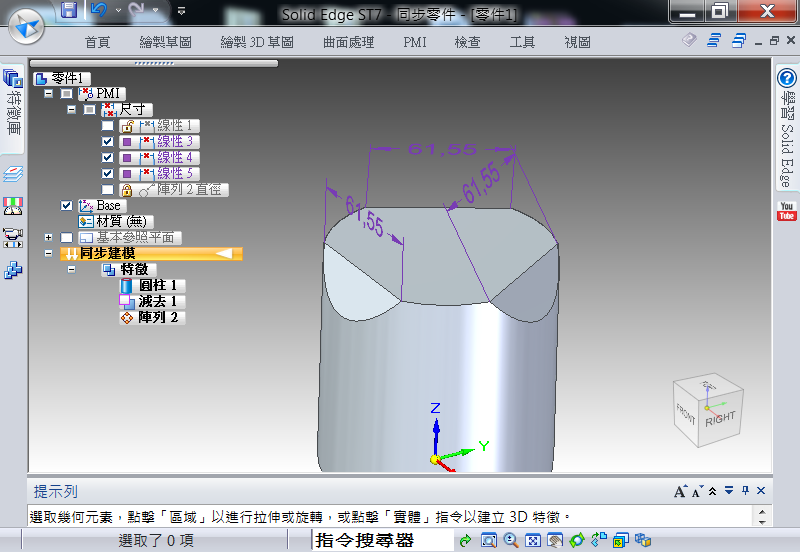

如下圖：標註出來的尺寸有問題

這樣的標註究竟怎麼回事呢？其實就是因為它不是基於那個斜面來進行標註的，在標註非正視面方向的尺寸時只要應用到繪製草圖時鎖平面的概念，就可以依照面的方向來標註出正確的尺寸值了。

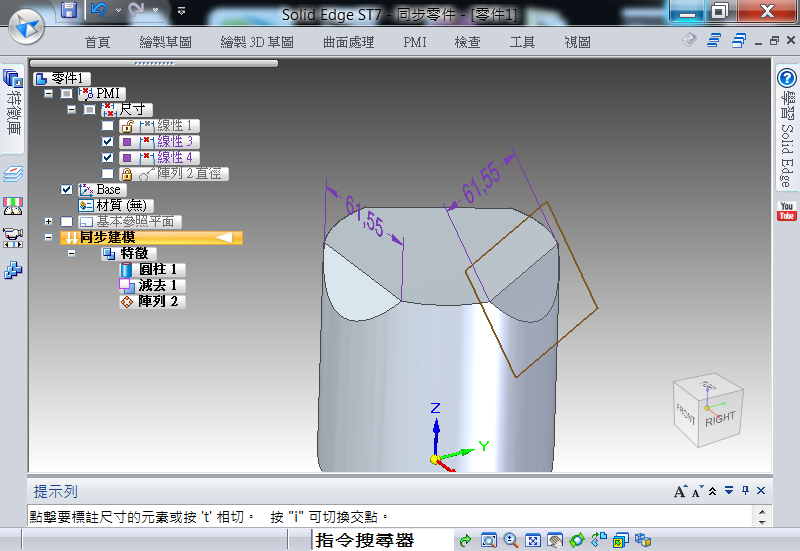

如下圖：在標註的時候鎖定平面即可

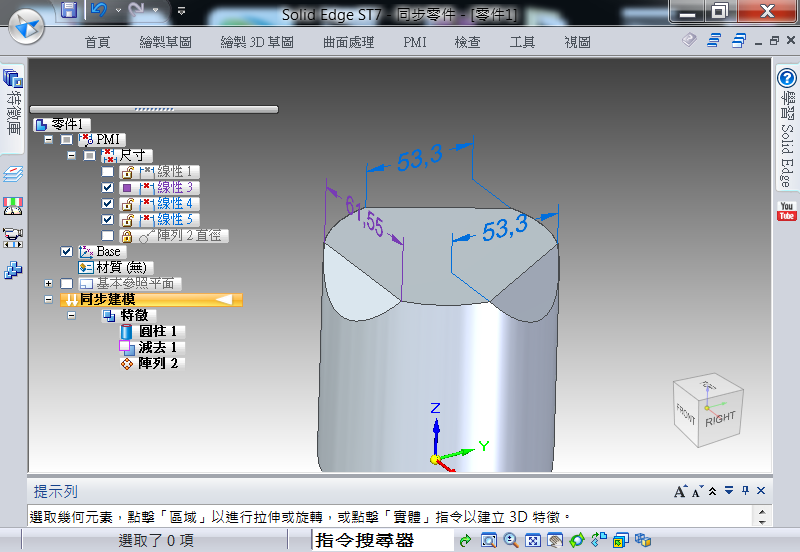

這時候標註出來的數值，是不是就和左側的數值一樣了呢?

接著如果我們還需要標註其他平面，可以透過F3取消鎖定平面的方式或剛才的ICON鎖在您想要標註的其他平面。

最後的結果就是我們想要的正確尺寸值了。
