Solid Edge 倒圓選取類型 – 2025/10/23
23
十月
建立實體「倒圓特徵」時，可以透過選取「類型」來篩選選取模式，方便選取要倒圓的模型邊。
有八種選取類型，其中「邊/轉角」、「邊」、「頂點」三種類型，還能搭配「滑鼠框選」來選取，以下說明各種選取類型。
1 2 3 4 5 6 7 8

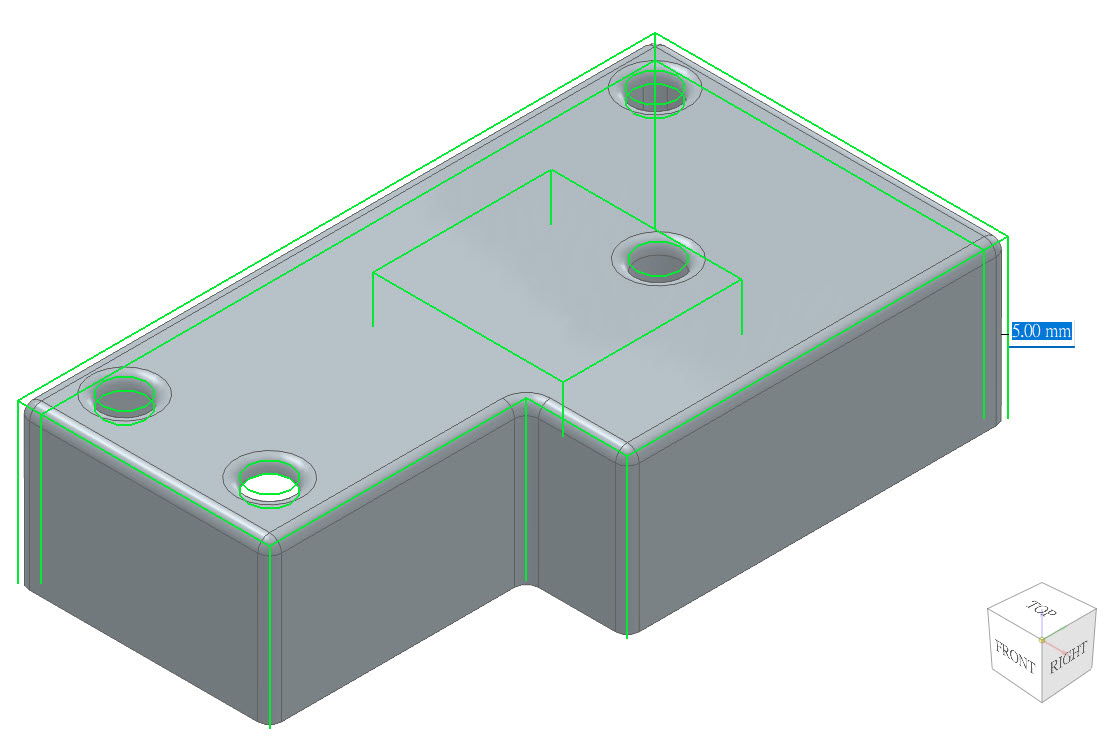

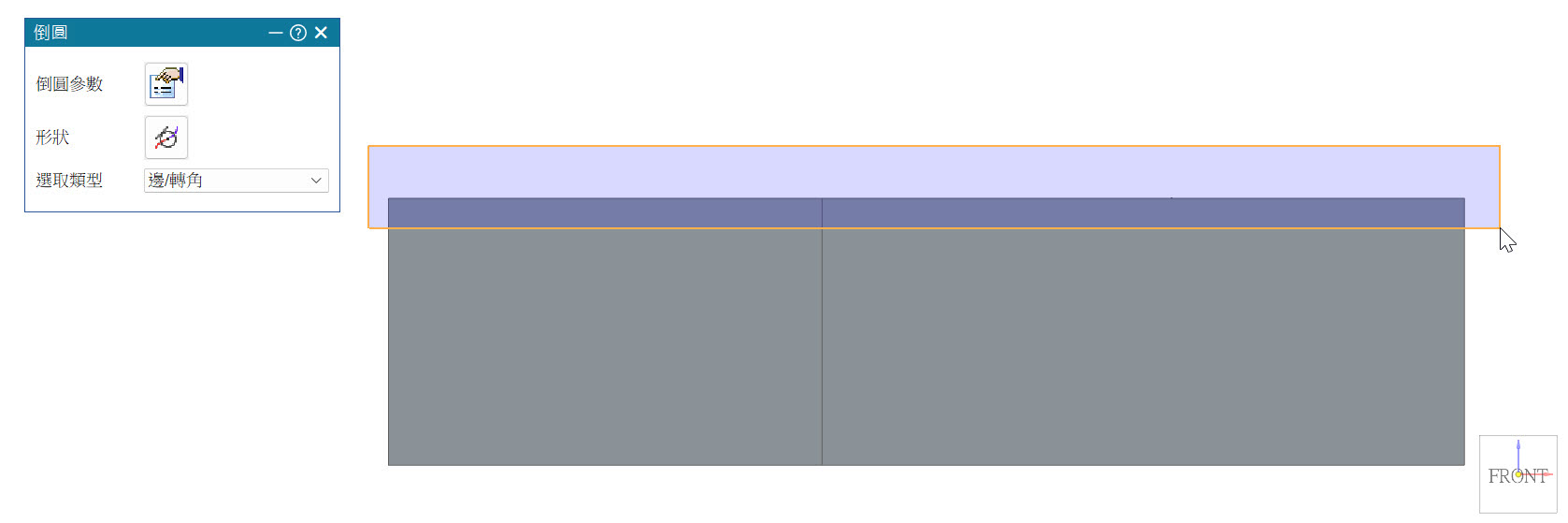

「邊/轉角」，可以逐一點選「模型邊」的方式；或是「框選」方式，可以選取到所有框選的邊和相連的垂直邊。

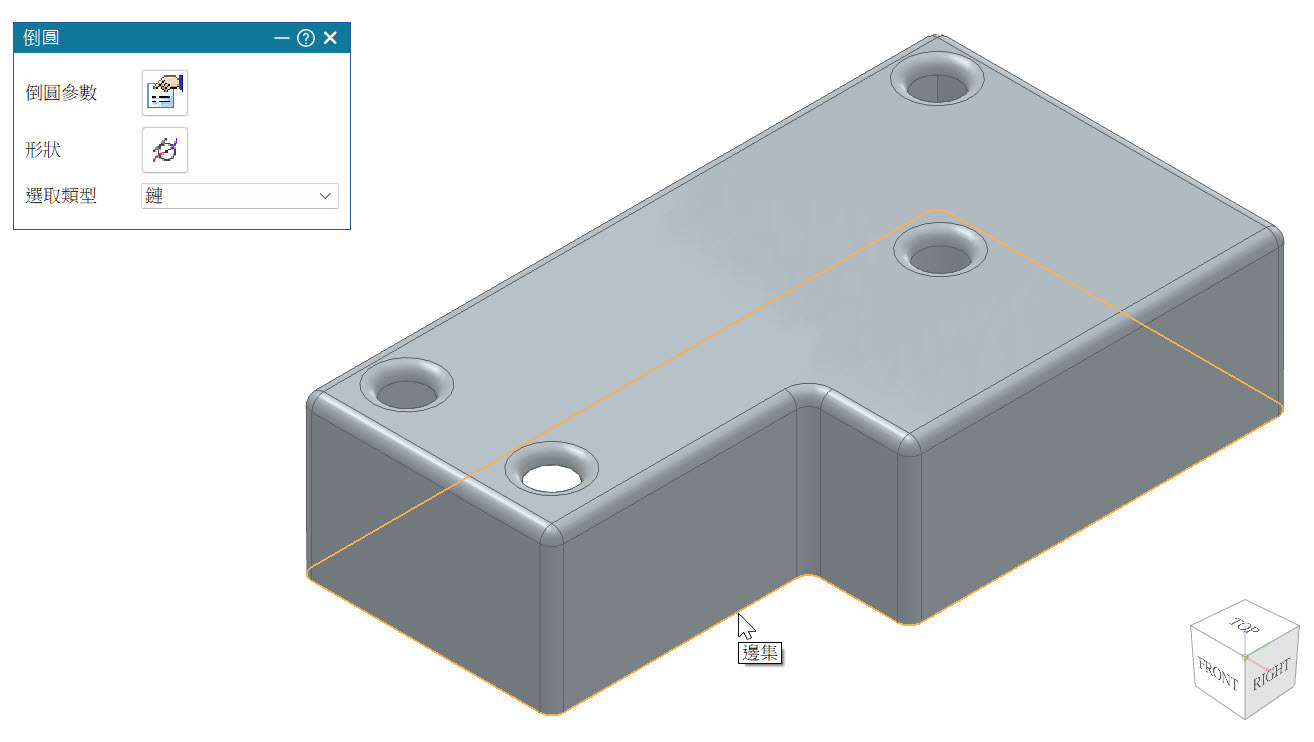

「鏈」，點選模型鏈方式，選取到模型上相連的所有邊。

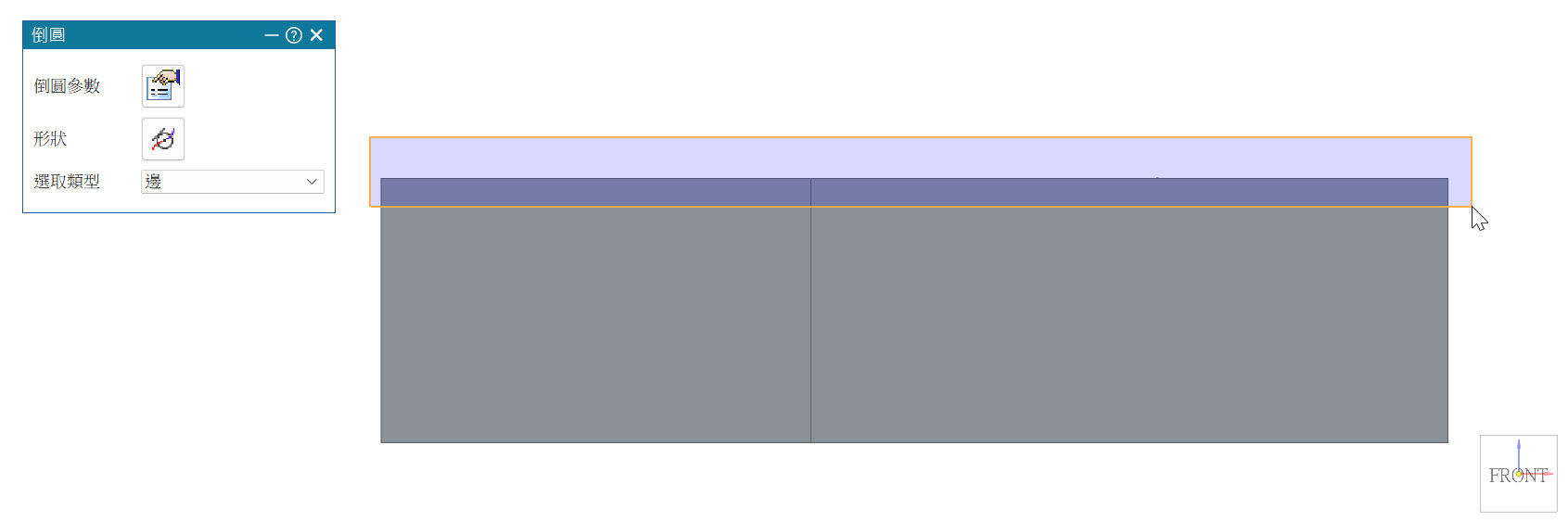

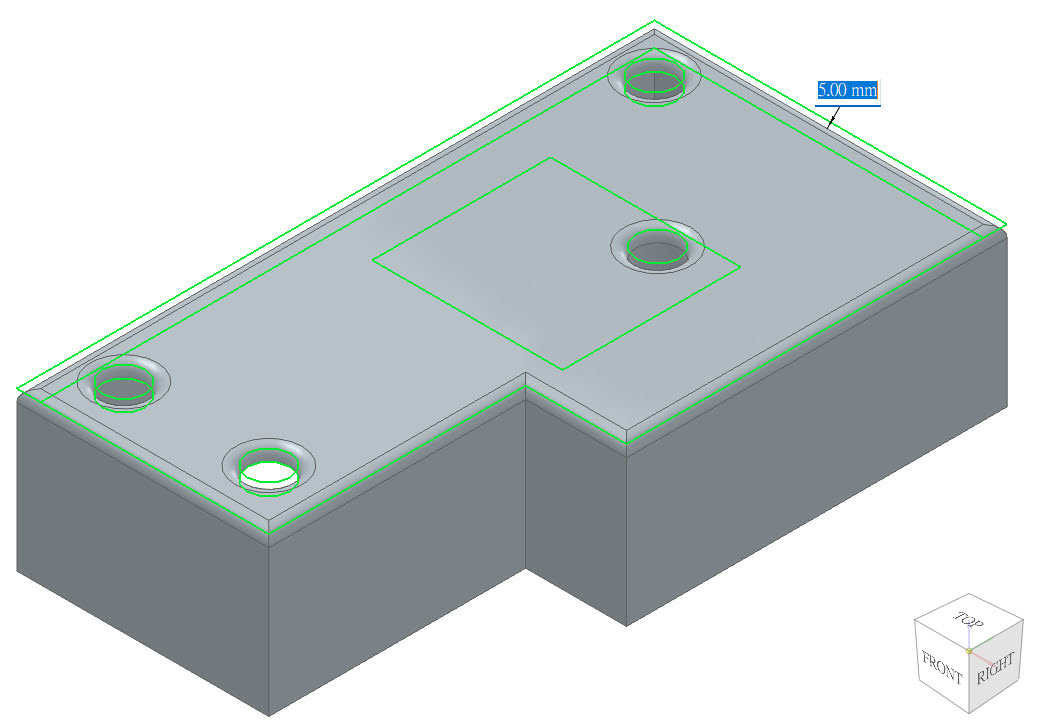

「邊」，可以逐一點選模型邊的方式；或是框選方式，選取到所有框選的邊。

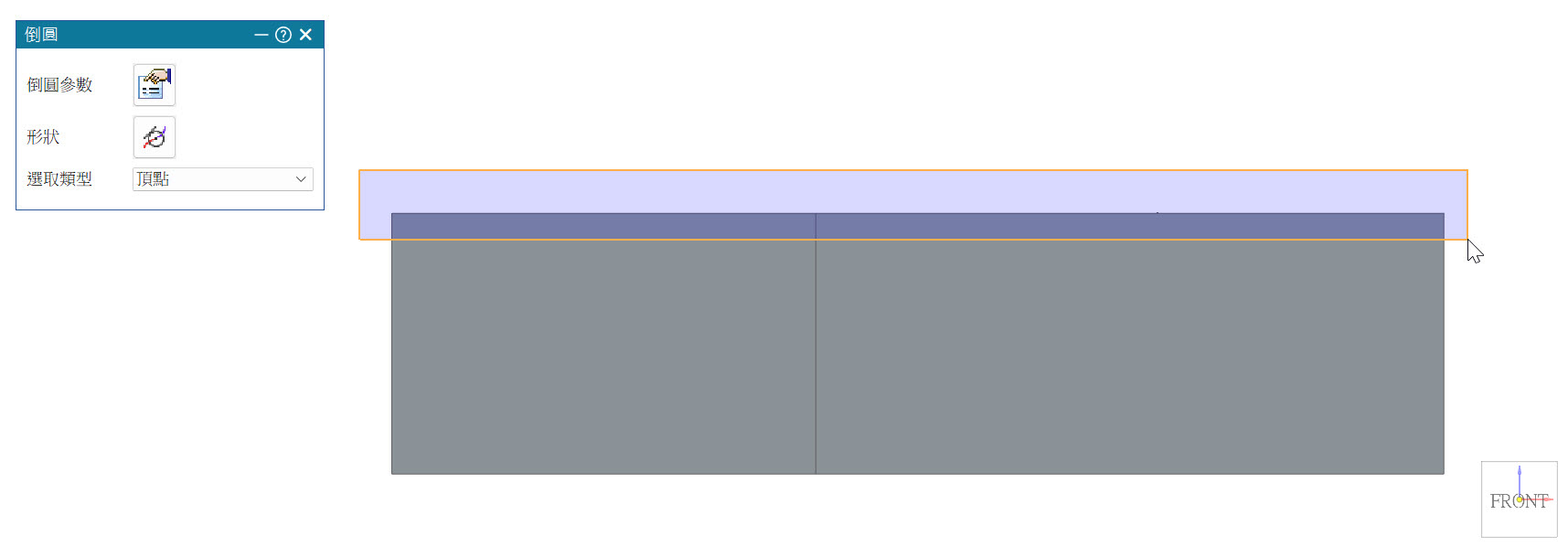

「頂點」，可以點選模型頂點的方式，選取到關聯頂點的所有邊；或是框選方式，選取到所有框選有關聯頂點的所有邊。

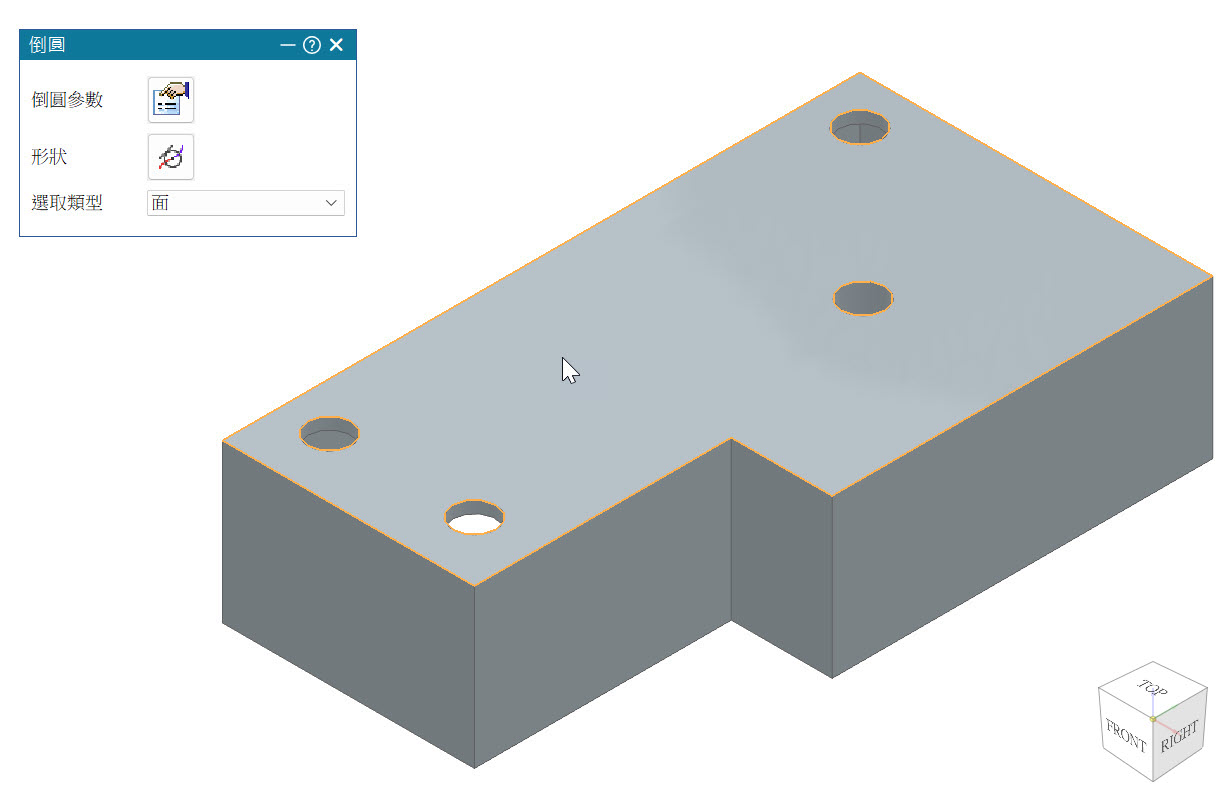

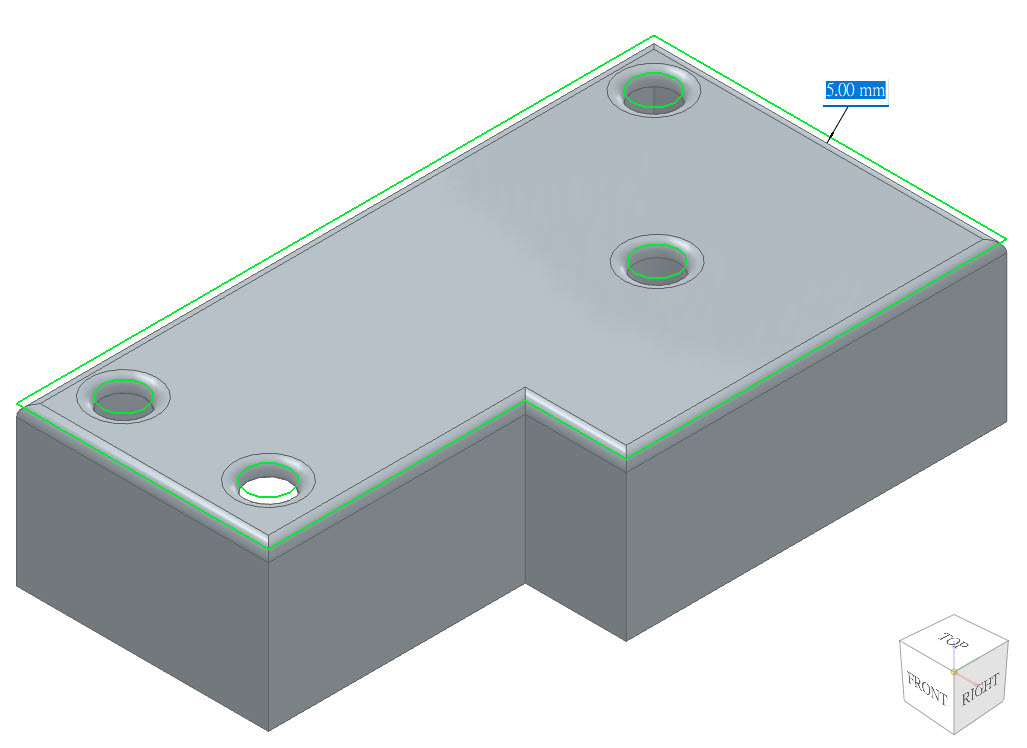

「面」，逐一點選模型面的方式，選取到面上所有的邊。

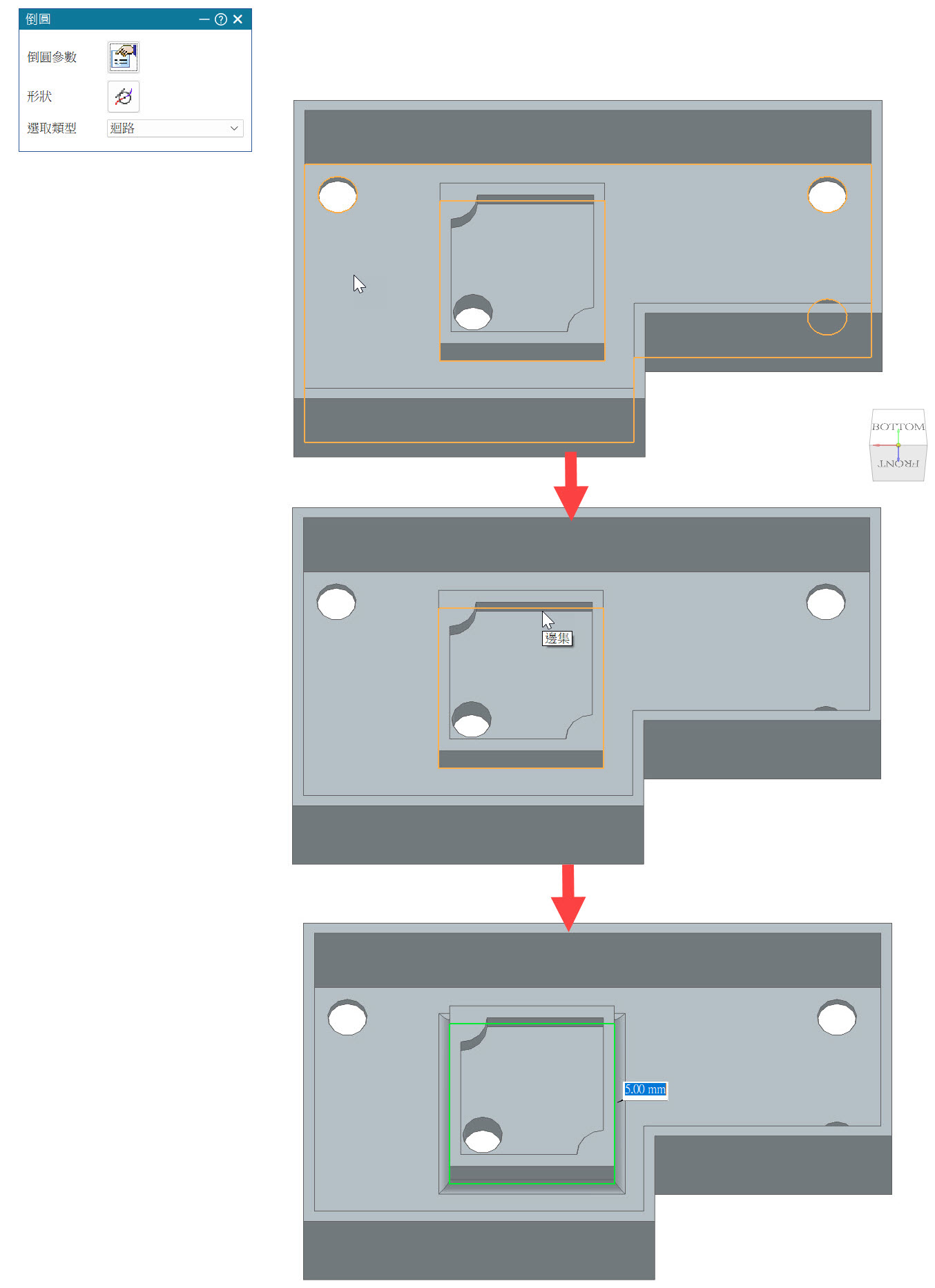

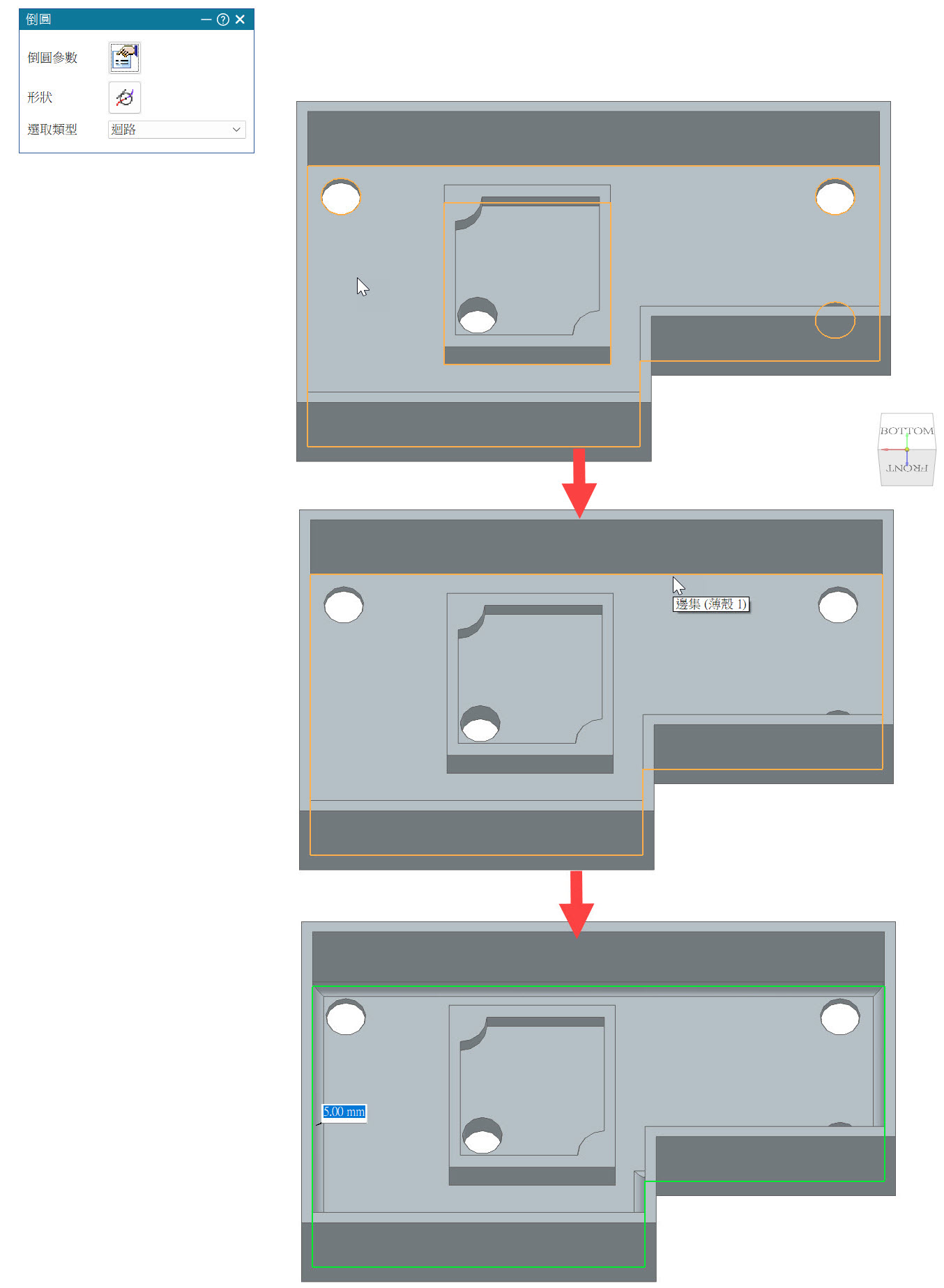

「迴路」，先點選模型其中一個面 → 再選取面上的任一邊鏈，則選取到「邊鏈」並「倒圓」。
「全部圓角」，選取零件方式，選取到零件內部所有的邊。

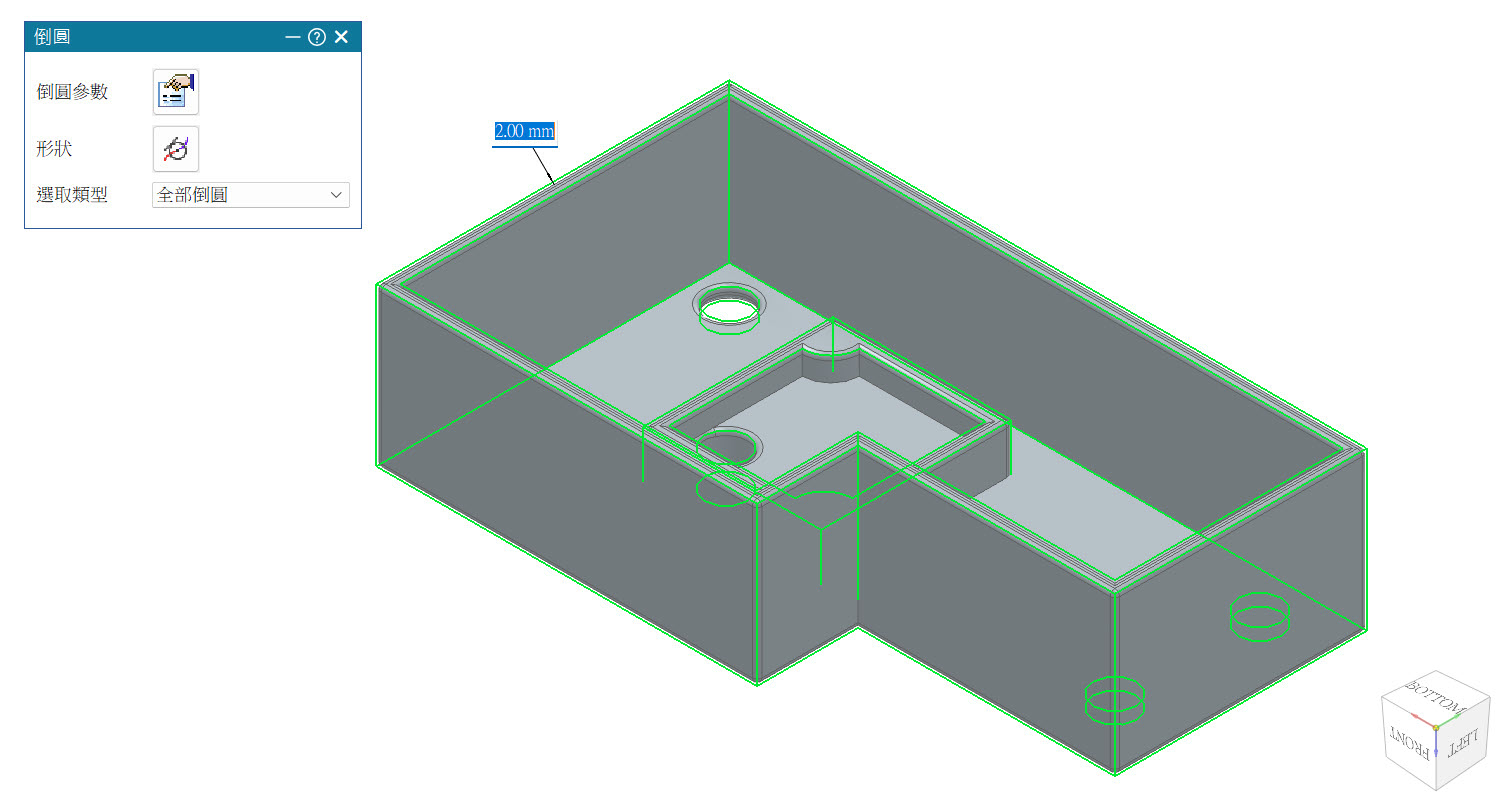

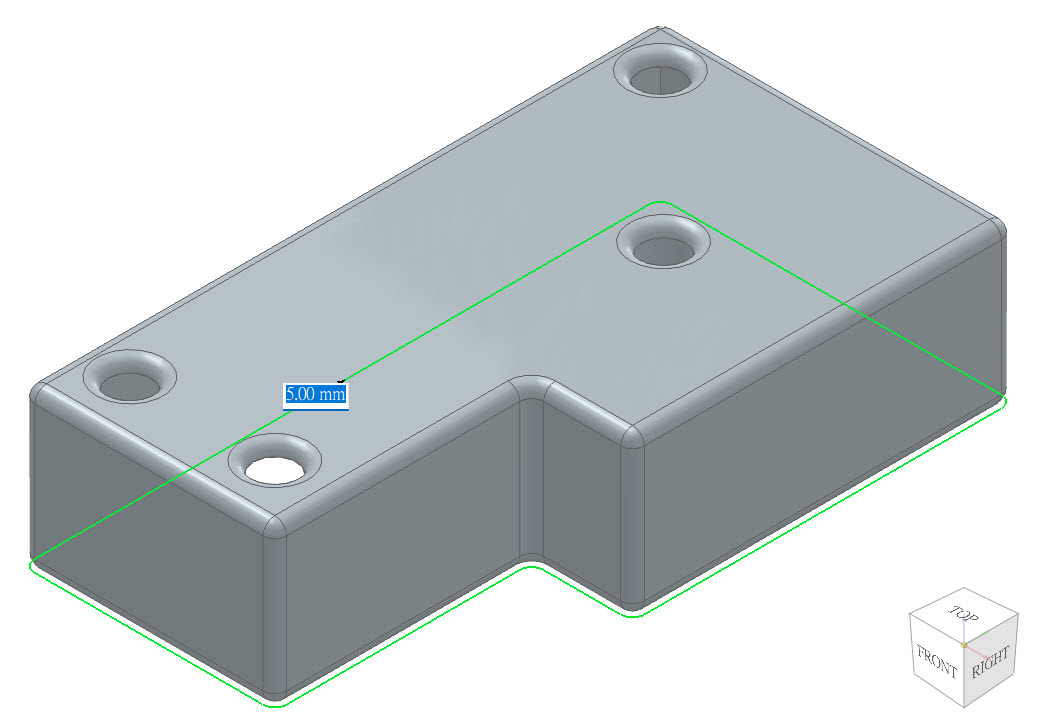

「全部倒圓」，選取零件的方式，選取到所有零件的邊。…(完成)
楊淳如 Amy Yang
