Solid Edge CAMPro(NX CAM) – 刀軌預覽功能說明及在開啟刀軌確認設定 – 2025/07/25
25
七月
在 NX 2412 的介面中，將「刀軌動畫」功能做了改版，使模擬更加的方便與迅速!
但如果想開啟舊版的介面，後續的功能說明，也會教導使用者如何設定。
請參考以下說明：
1 2 3 4 5 6 7 8

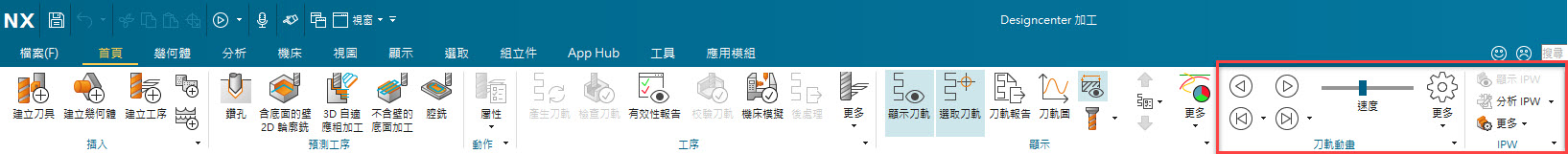

在加工環境中可以看到「刀軌動畫」以及「IPW」功能視窗，可以用這些功能模擬刀具移動的情形。

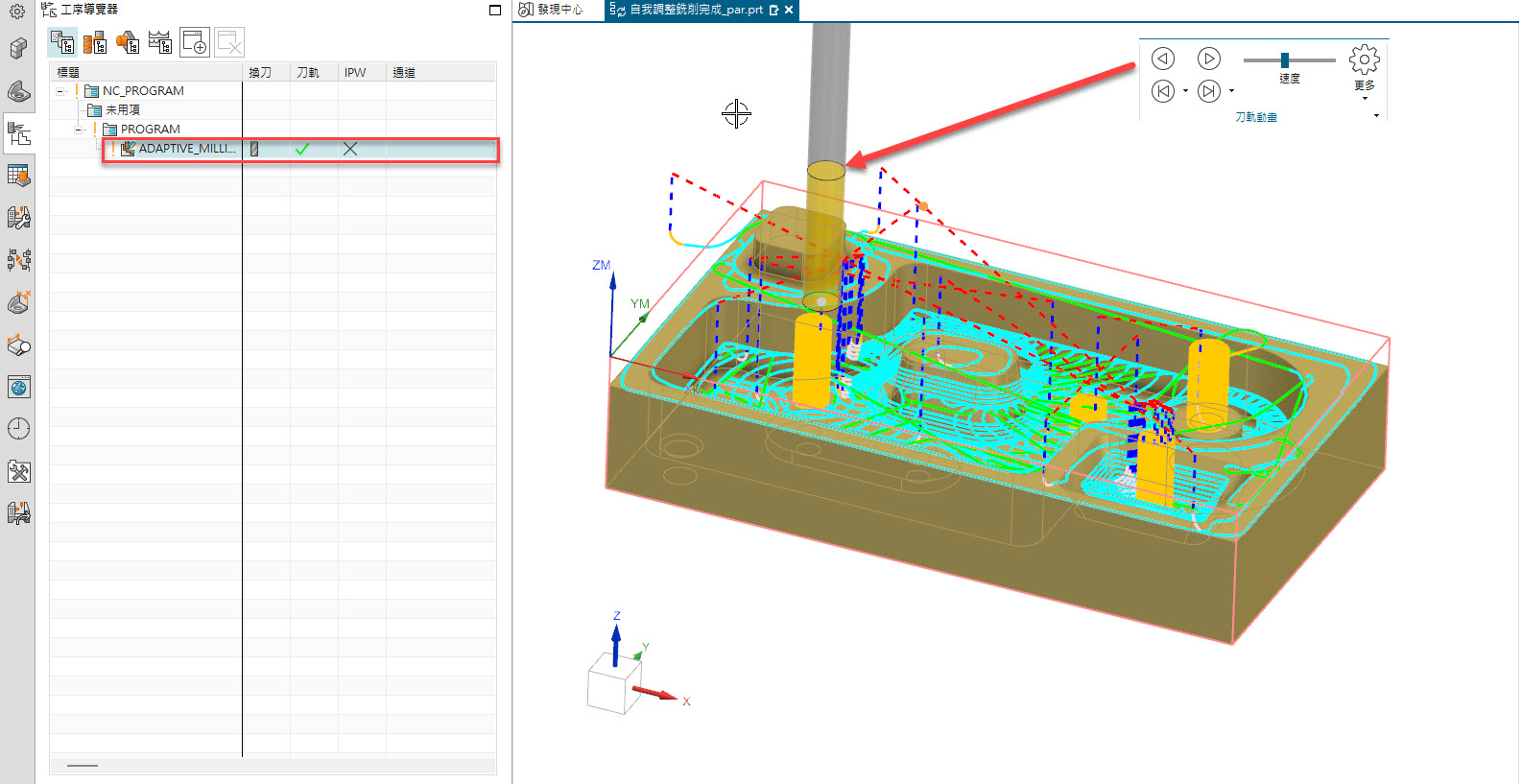

先左鍵點擊「加工程式」，刀具路徑即會出現，可透過「刀軌動畫」功能區，調整刀具的移動速度，並進行步進、步退等相關設定。

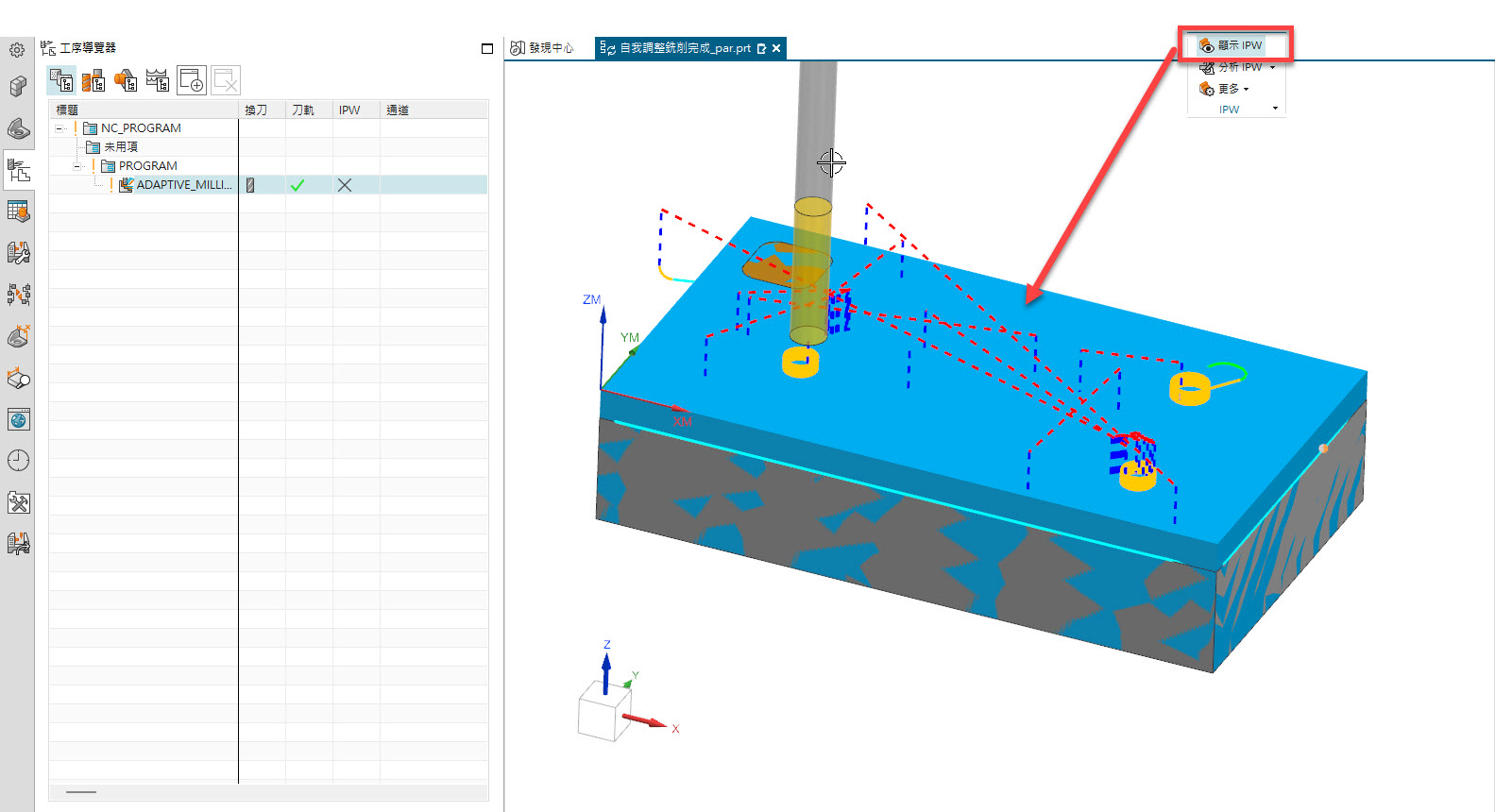

若希望觀察胚料去除的狀況，可以到IPW窗格左鍵點擊「顯示IPW」，在模擬過程中即可即時顯示胚料去除的情形。

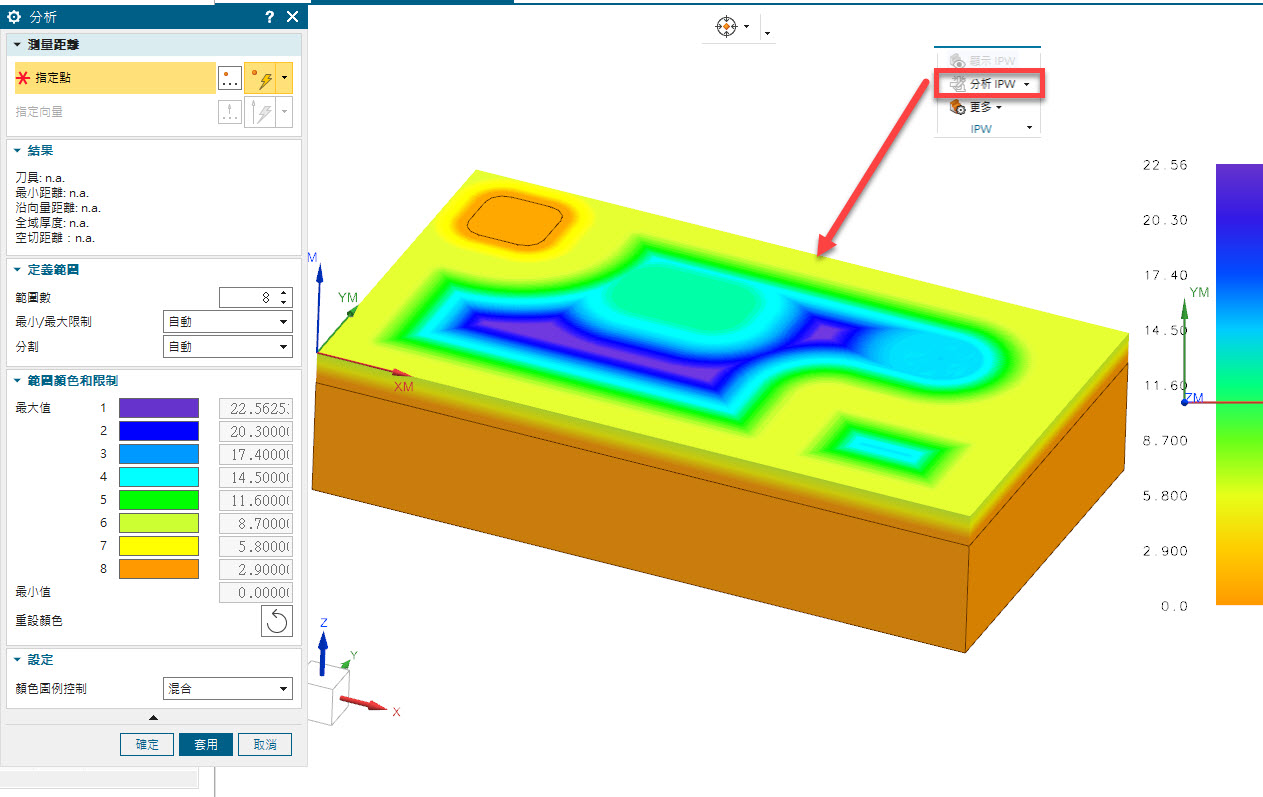

若希望觀察胚料殘餘量，可以到IPW窗格左鍵點擊「分析IPW」即時顯示胚料剩餘的情形。

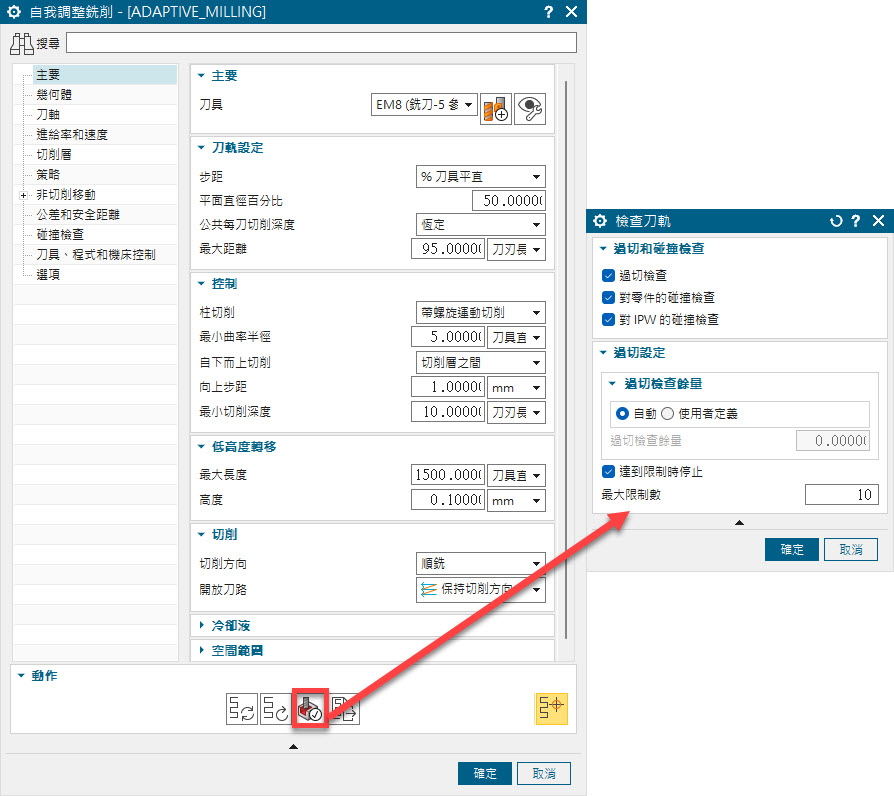

在NX2412工序設定的介面中改版後也將原先的「刀軌預覽」功能改成「檢查刀軌」。

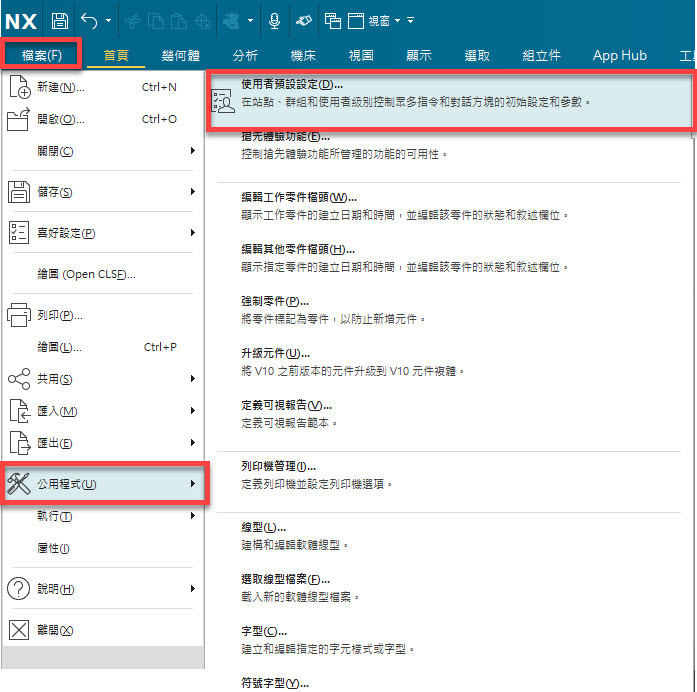

若想要更改回舊版的介面，可以到「檔案」中的「公用程式」，左鍵點擊「使用者預設設定」。

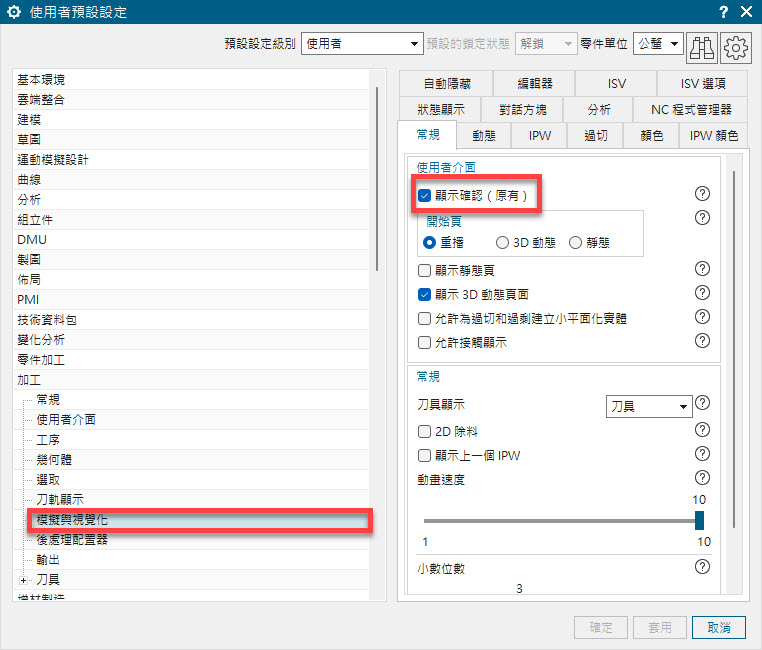

進入使用者預設設定介面後，再「加工」頁面中找到「模擬與視覺化」將「顯示確認(原有)」功能點選，即可更改回舊版界面。

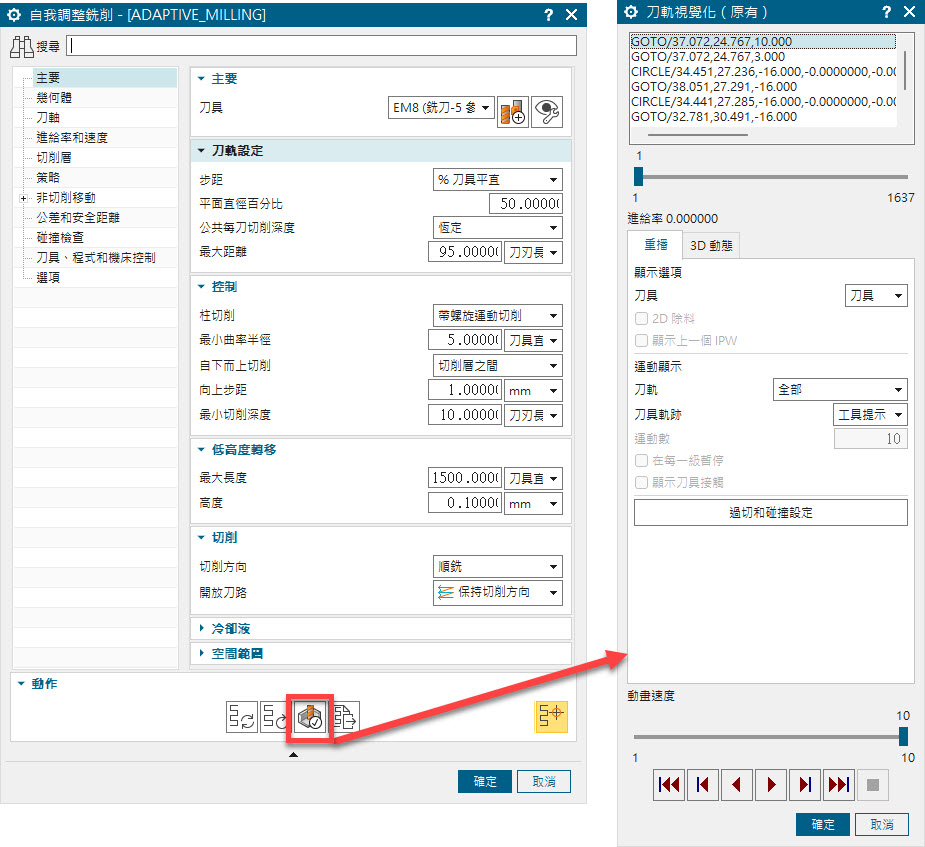

重新啟動NX主程式後進入工序設定頁面，原先的刀軌預覽功能就出現了。…(完成)
柯成喜 David_Kug
