Solid Edge 切換顯示 – 2025/09/05

九月

Posted by Monica

Category:

在進行組立過程中，可能高頻需要「顯示/隱藏」物件，場景是，知道是哪個物件，但不知道物件「名稱」，如物件很多，無法一次確定是哪幾個，想要邊看邊點選的話，Solid Edge 有好用的做法「切換顯示」指令，可以應對這樣的使用場景。

以下來介紹這功能如何使用：

1 2 3 4

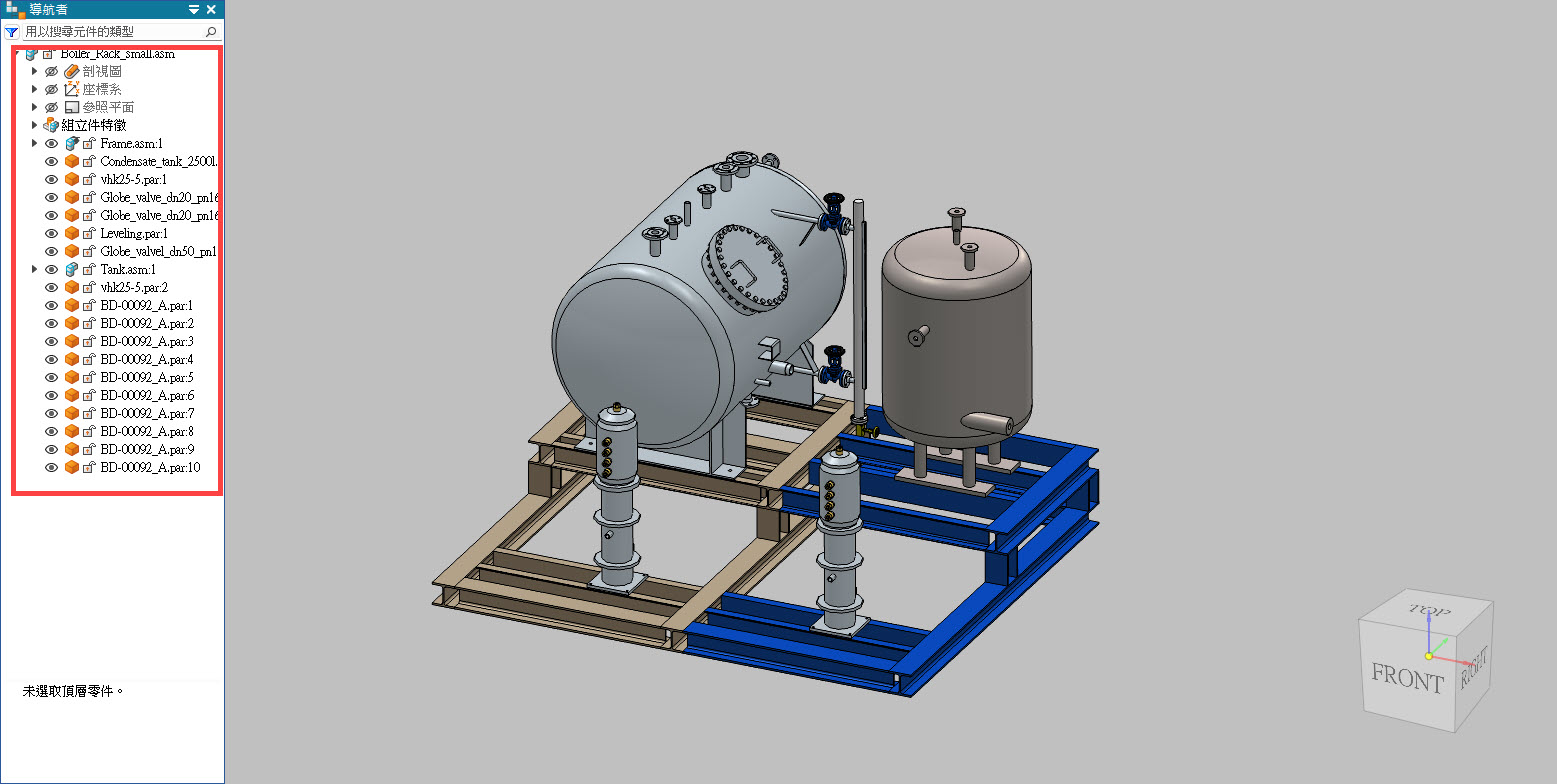

首先，開啟一個組立件，可以看到其中包含許多零件。

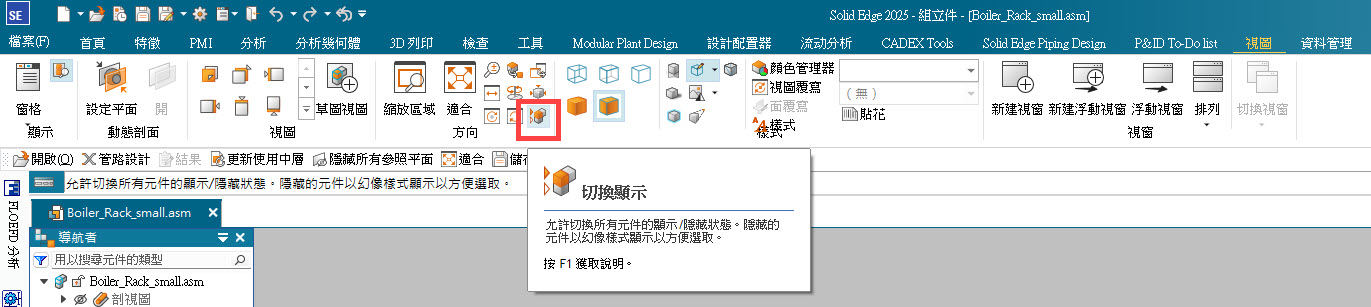

此時，可以在視圖中找到「切換顯示」指令。

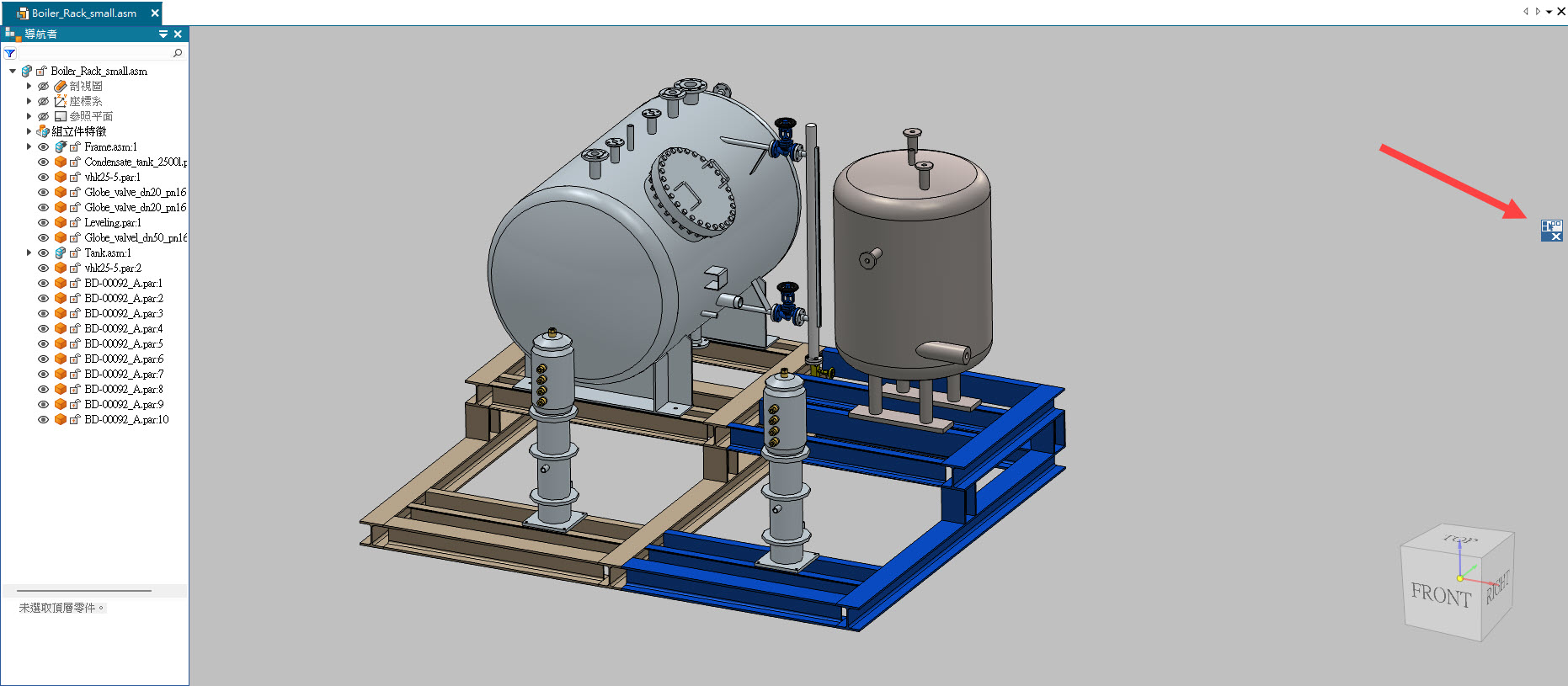

「切換顯示」雖然沒有工具列，但可以看到「工作區」上會多了一個「切換顯示」的標示。

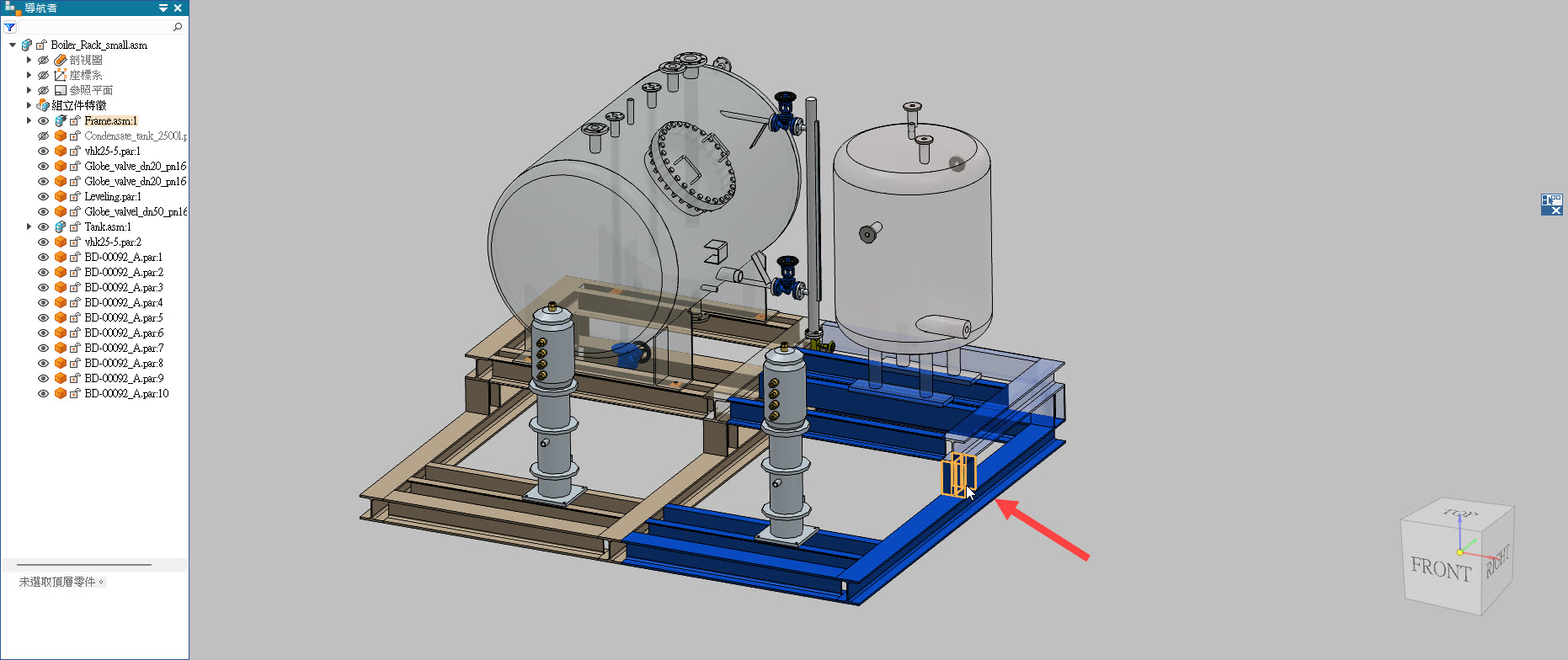

此時，點選任何零件，會呈現「透明化」顯示，點選完，按下「滑鼠右鍵」，可以關閉此功能，同時將物件隱藏起來。

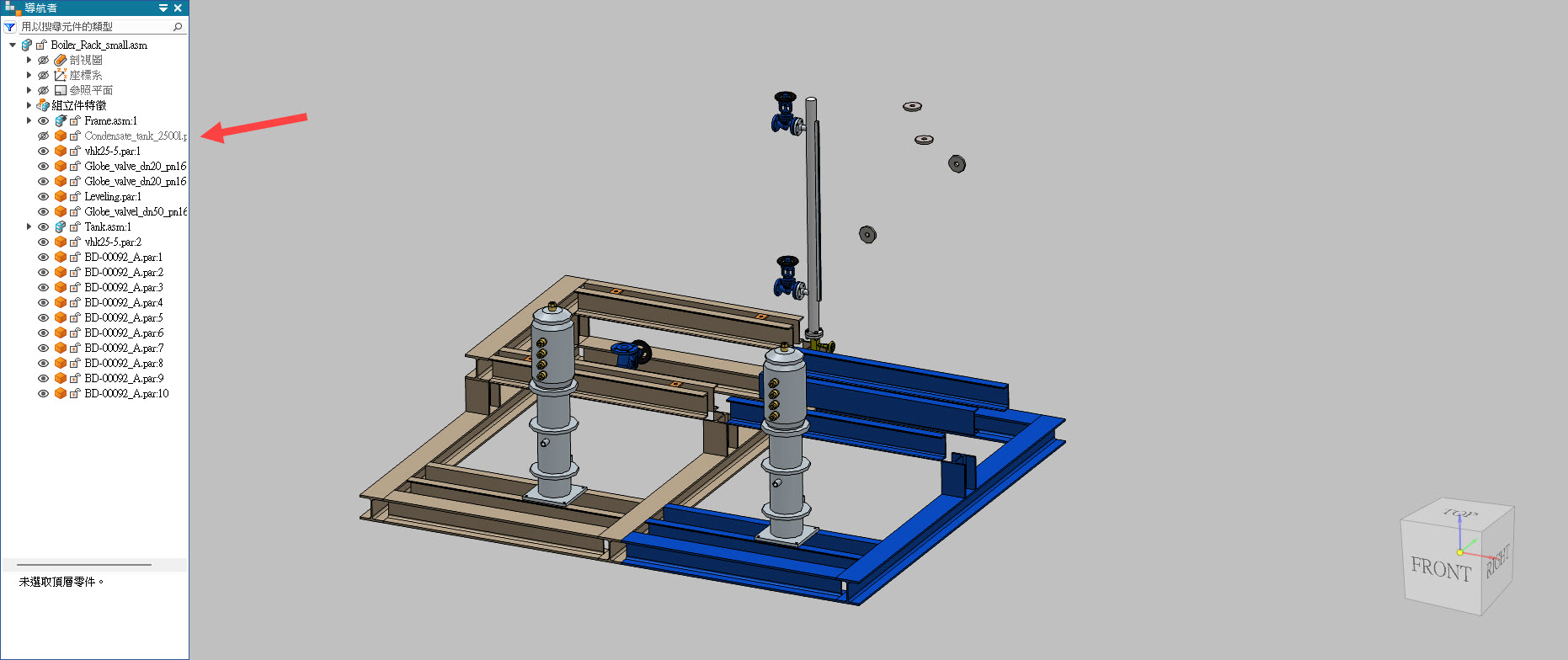

如果再次使用「切換顯示」指令，透明的物件會再次出現，使用者再點選透明的物件，可以使其顯示出來，進而做到「開/關顯示」，對於想要一邊確認物件一邊隱藏的時候，非常好用。…(完成)

林彥錡 Kevin Lin
