Solid Edge 利用曲面延伸及修剪 – 2022/10/28

十月

Posted by Monica

Category:

Solid Edge 框架與銲接的「延伸/修剪」，可利用曲面或各式平面來快速修改成需求的樣式。

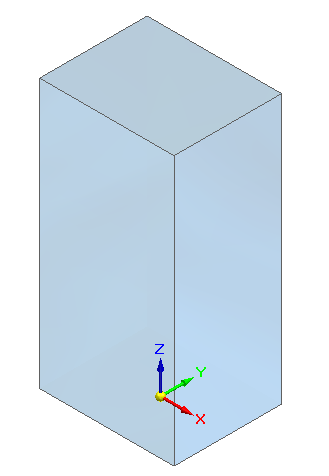

首先繪製所需的框架造型。

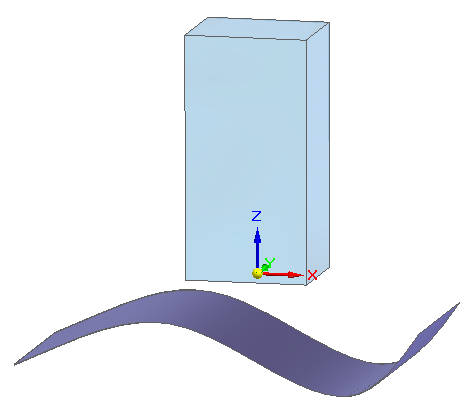

接著將修改/延伸的參考平面繪製出如下圖。

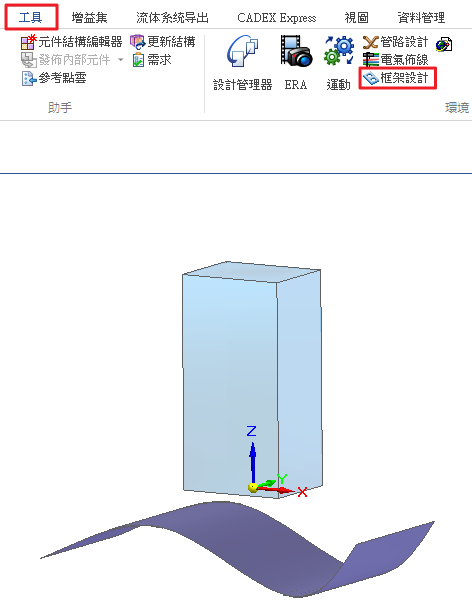

將零件拋轉至組立件環境，利用「顯示/隱藏所有元件」將曲面顯示，後到工具「框架設計」開始繪製框架。

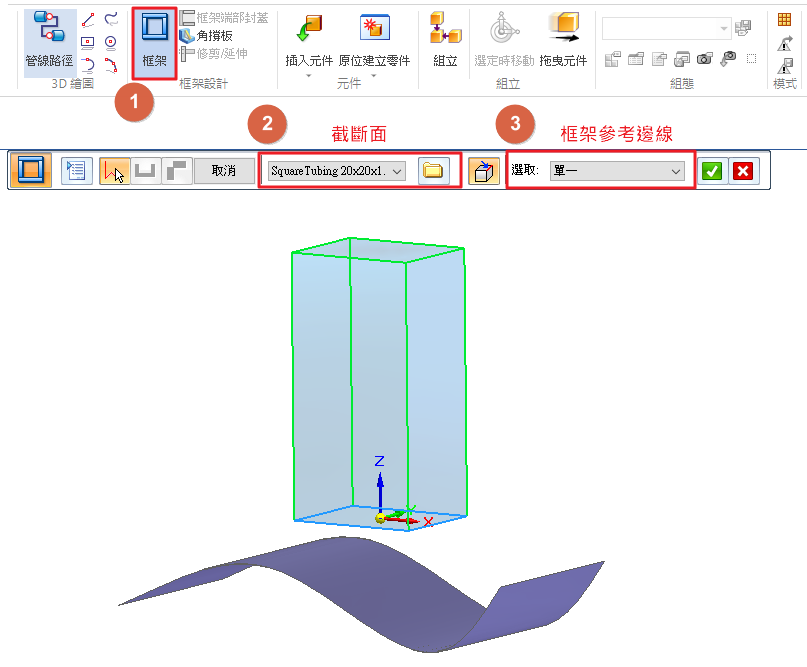

下一步選擇「框架」將「截斷面」選取所要建立的框架類型以及選取需建立框架的草圖或實體邊線。
(此範例為實體邊線)

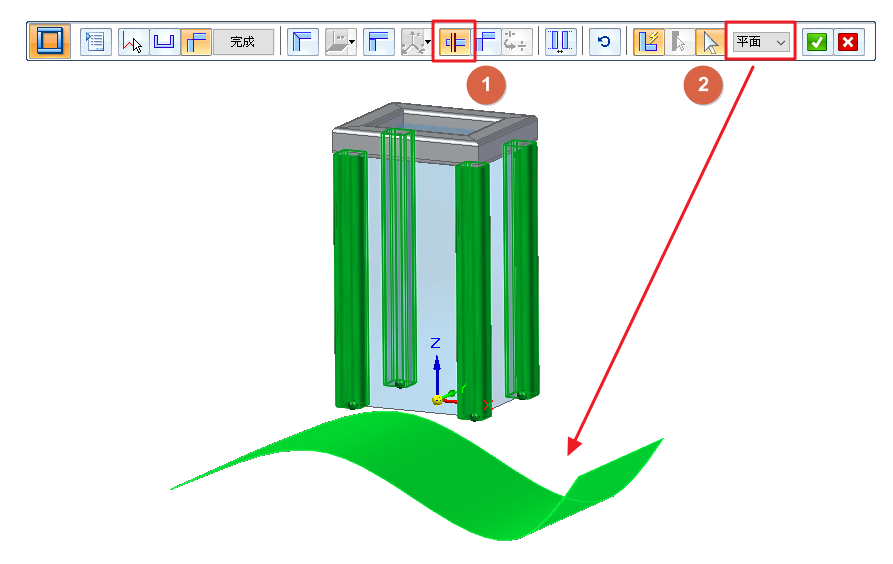

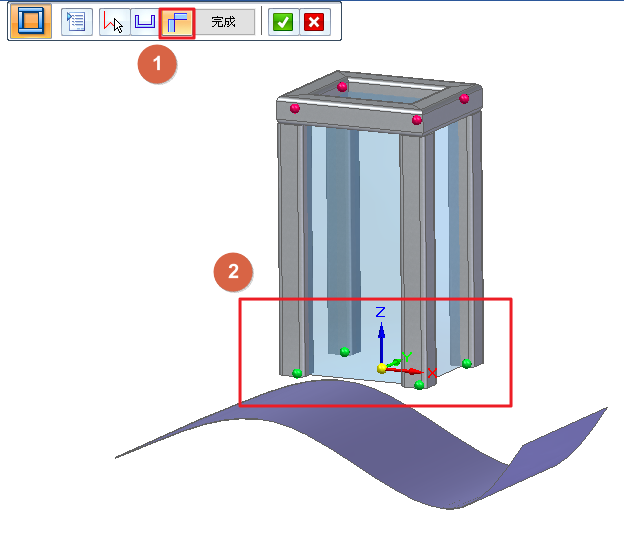

下一步選擇「編輯端部條件」將要修剪/延伸的端部一次選取。

在「編輯端部條件」步驟下選擇「延伸/修剪」後選擇要延伸或修剪的參考面。

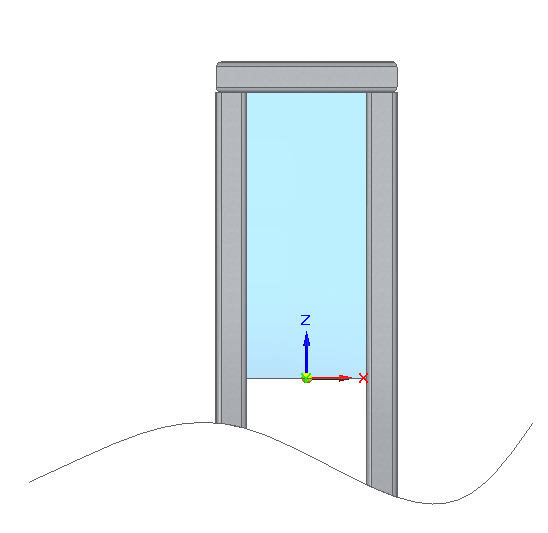

(此範例為延伸)

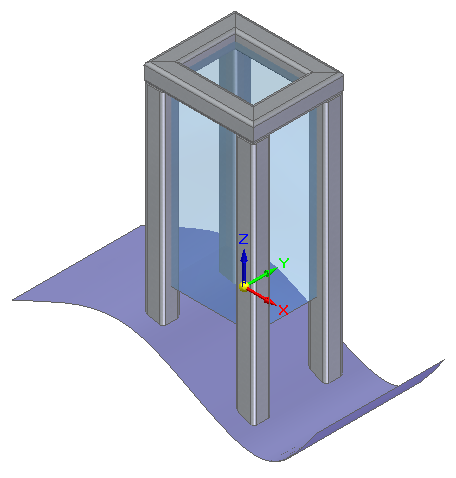

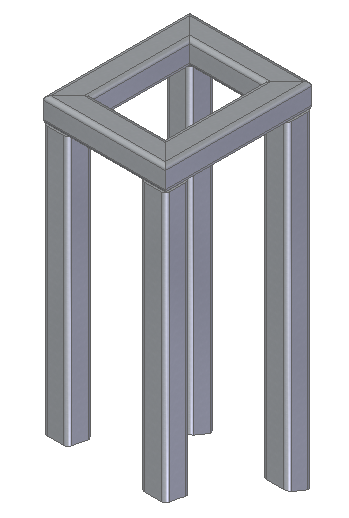

完成造型。
