Solid Edge 原位編輯其他元件不透明度設定 – 2022/05/20

五月

Posted by Monica

Category:

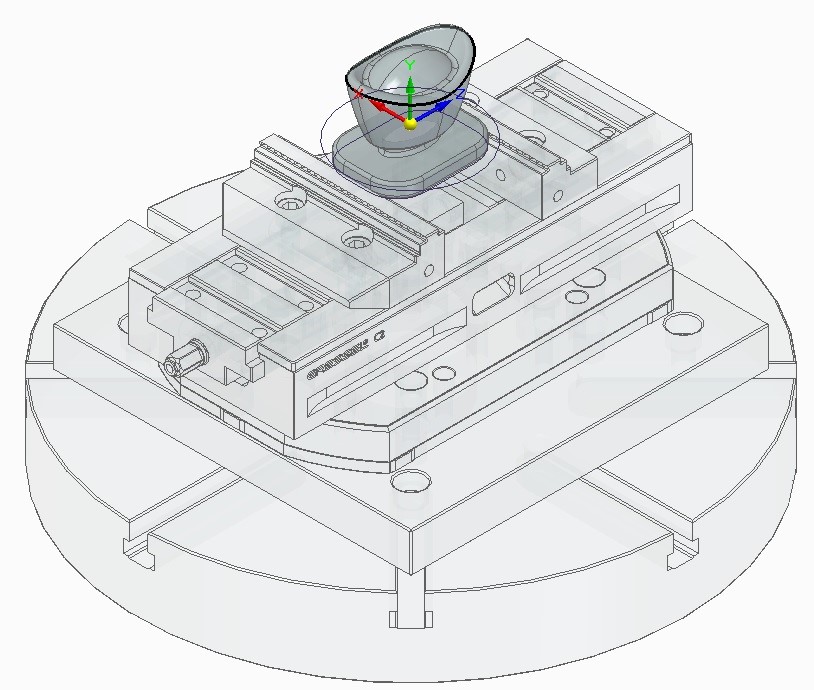

在組立件環境中，常常需要使用原位編輯功能來修改 / 調整設計體時，我們可以觀察到其他元件，但若是要調整不透明度的設定該怎麼設定呢? 我們除了可以設定隱藏上一級的設定外，也可以調整以下的設定!

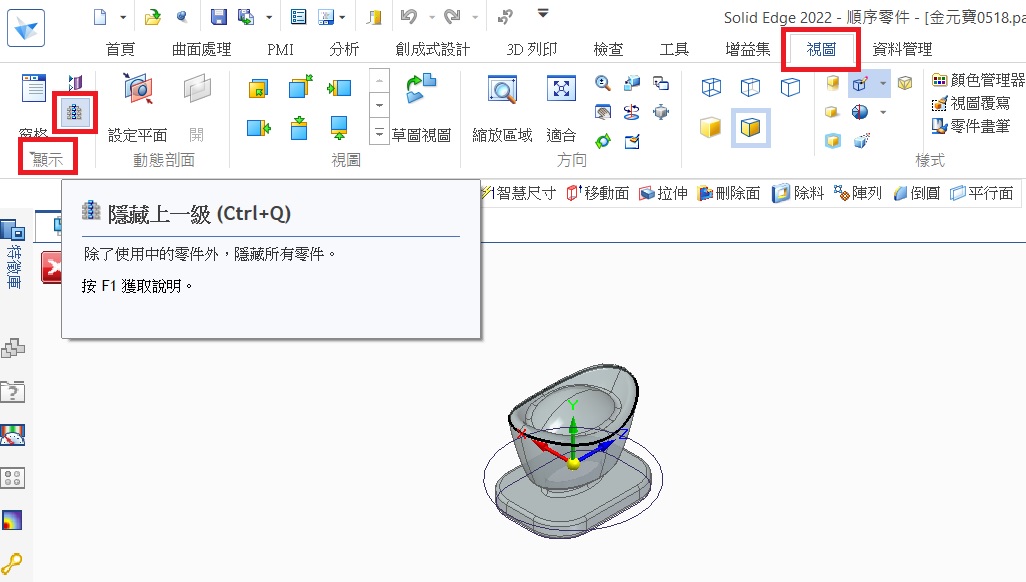

我們可以使用一個功能，在功能區的視圖 / 顯示 / 「隱藏上一級」，但這個功能會將所有的其他設計體關閉。
可以參考此篇技術文件：Solid Edge組立件 – 隱藏上一級 – 2020/01/31

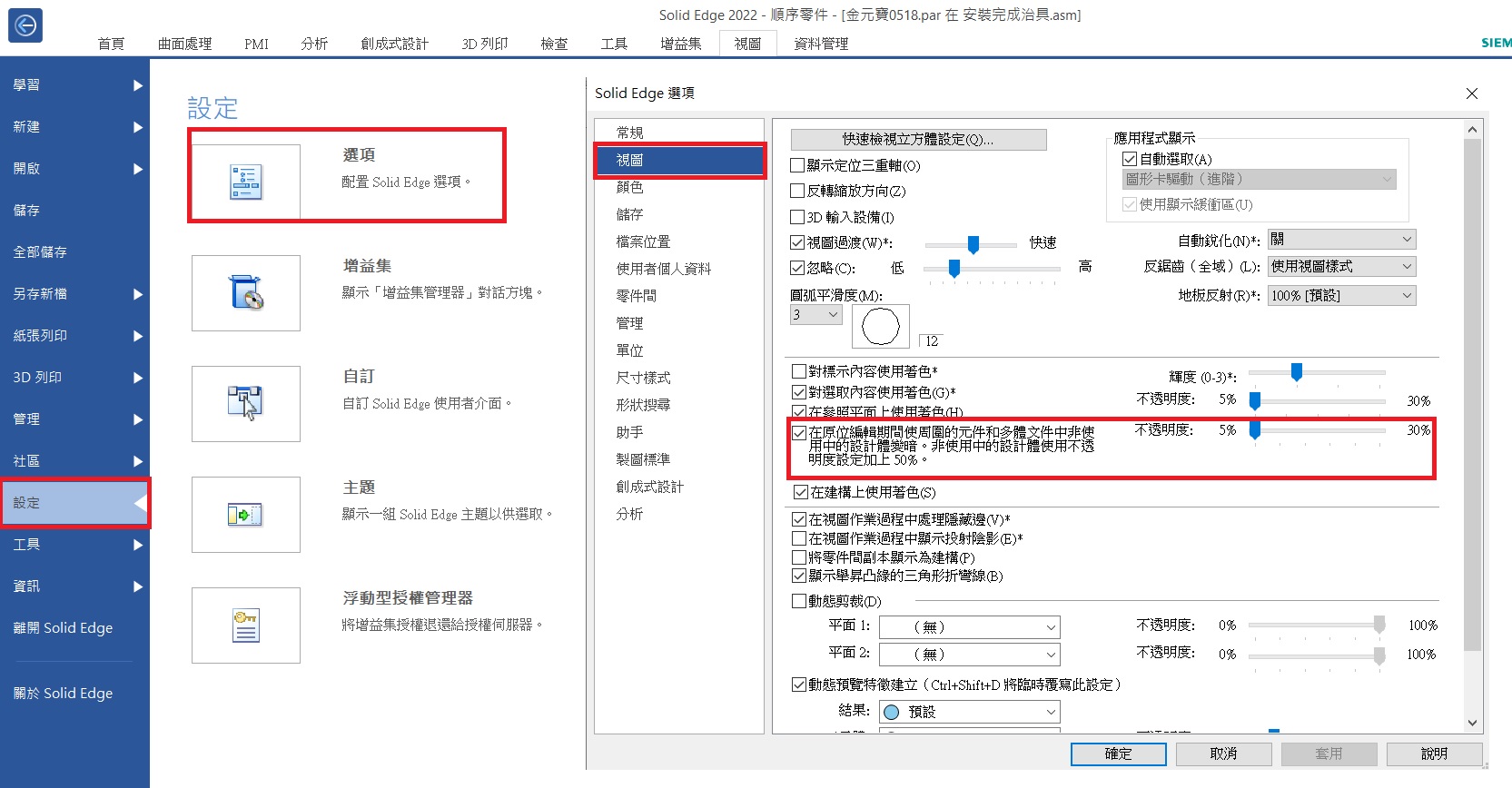

執行應用程式按鈕選擇設定，類型選擇選項呼叫出選項的對話框。
在Solid Edge選項視圖的在原位編輯期間使周圍的元件和多體元件中非使用中的設計體變暗……，這個功能預設是自動開啟。

我們可以看到若是有使用此功能，其他元件將會開始不透明度效果。

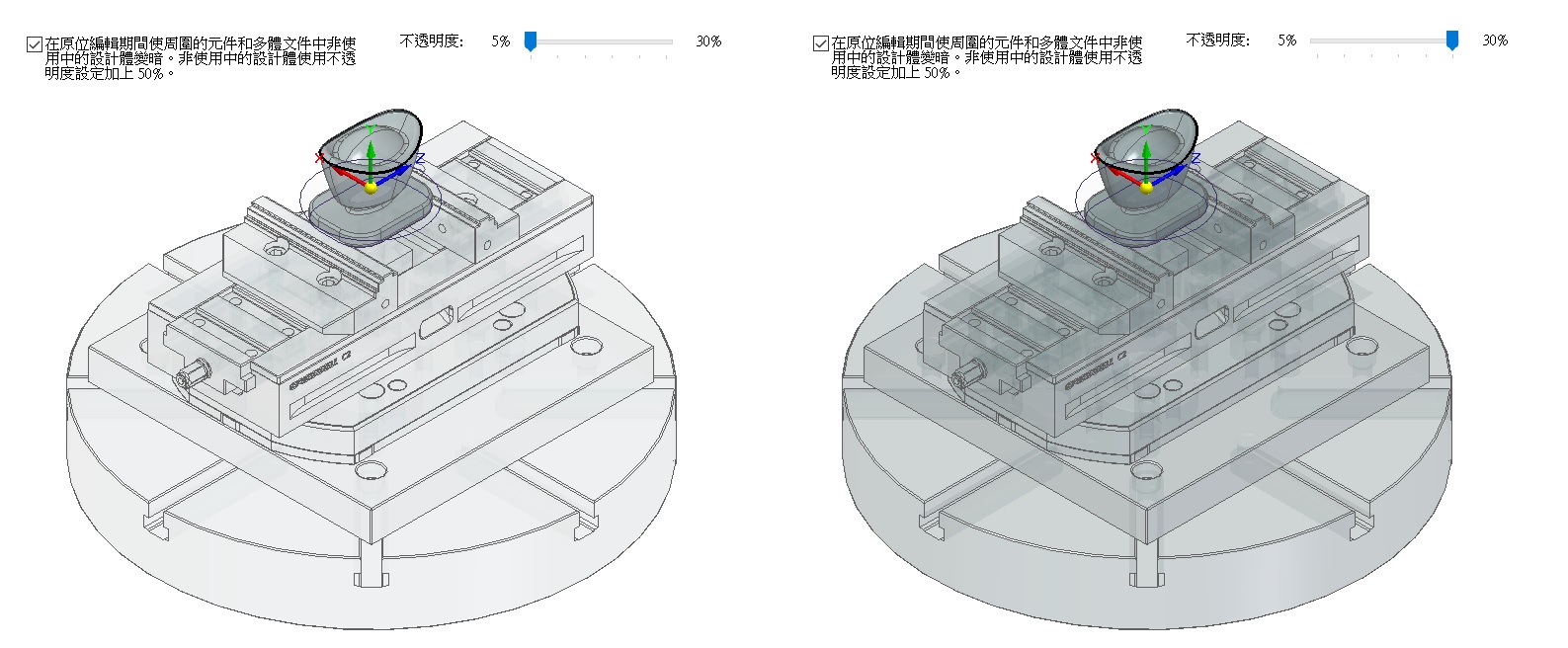

並且可以在預設的設定下，有 5% ~ 30% 的設定不透明度，下圖可以觀察到變化。

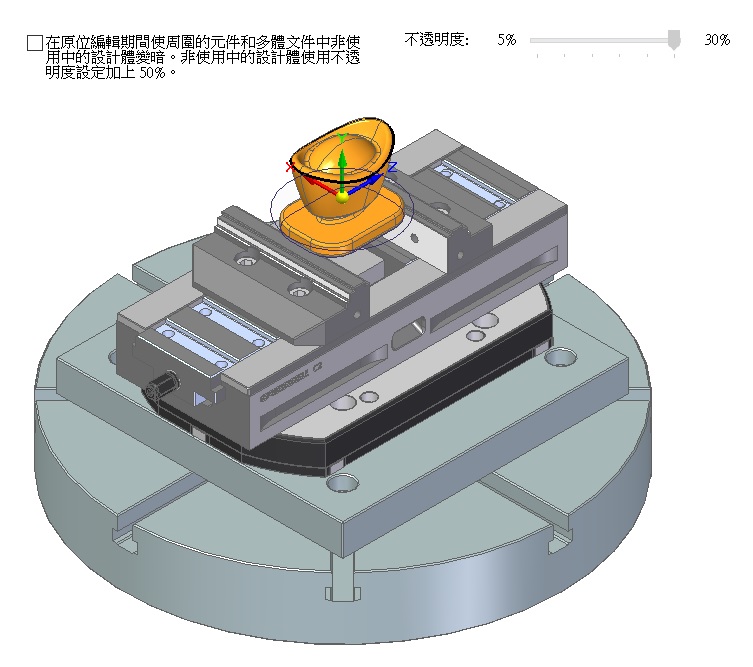

若是不選擇此功能，將不使用套用任何透明度使用。...(完）

方駿憲 J.S
