Solid Edge 可視爆炸 – 2023/04/12

四月

Posted by Monica

Category:

在展示組立件的時候，會有需要爆炸圖來展示內部的組件。

因此，在Solid Edge標準課程當中，已經有爆炸圖的相關教學，但是有時候取得外來檔案，

並沒有組立關係的話，又該怎麼做才可以快速呈現爆炸示意?

在Solid Edge 2023就提供了「可視爆炸」這樣的功能，讓使用者可以快速透過爆炸圖的方式展示內部。

備註：此方式僅供「參考示意」使用，如果是工程圖所需要，請依照標準課程的爆炸圖操作。

步驟1 步驟2 步驟3 步驟4 步驟5

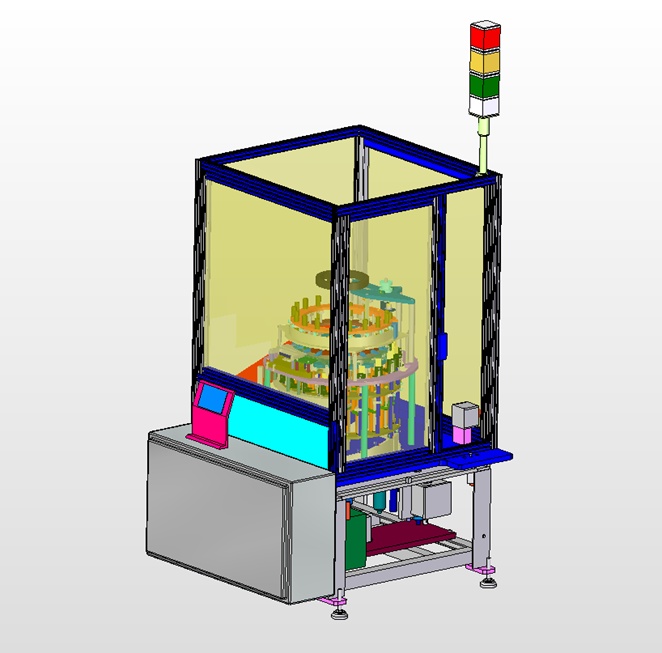

首先，開啟所需的組立件。

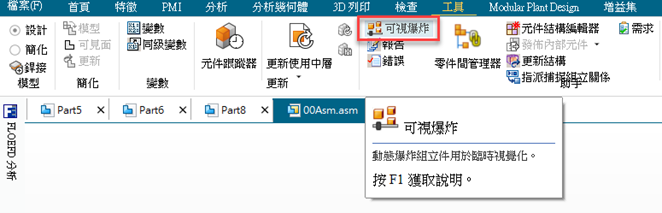

接著點選工具當中的「可視爆炸」指令。

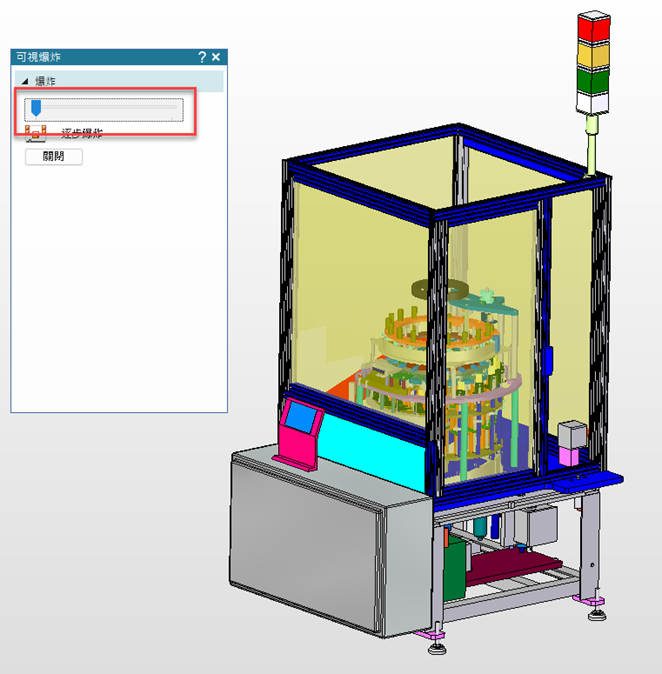

接下來工具列上會出現一條拖曳用的調整條。

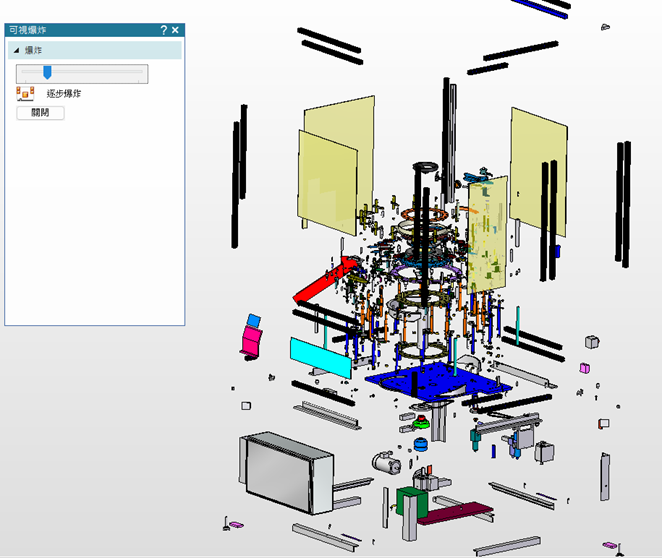

透過拖動方式，可以使組立件以一個基準點往外擴散式的爆炸。
同時使用者也可以旋轉、縮放、平移模型作為看圖使用。

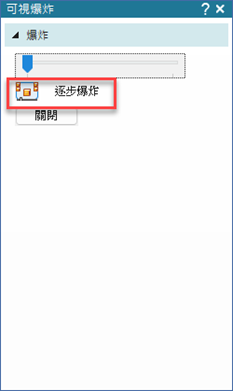

工具列當中，還有一個「逐步爆炸」的選項。
未開啟「逐步爆炸」時，會將所有零件一次拆解開來。

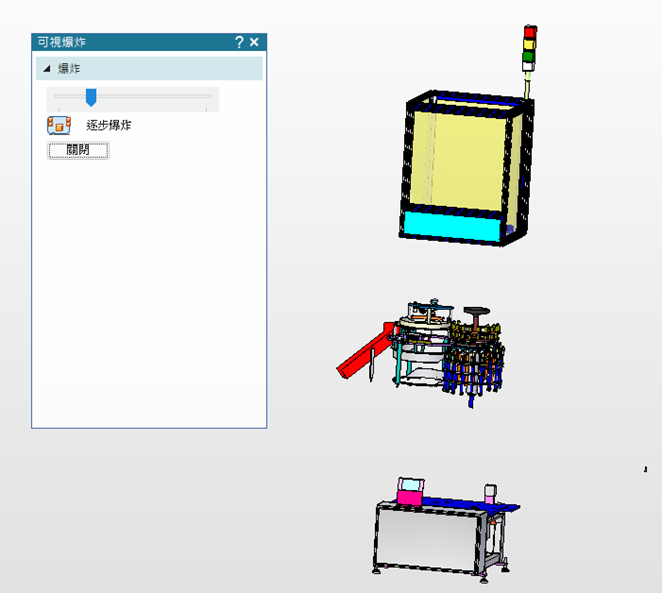

但開啟「逐步爆炸」之後，會根據組立件的階層，達到分層爆炸的效果。…(完)
